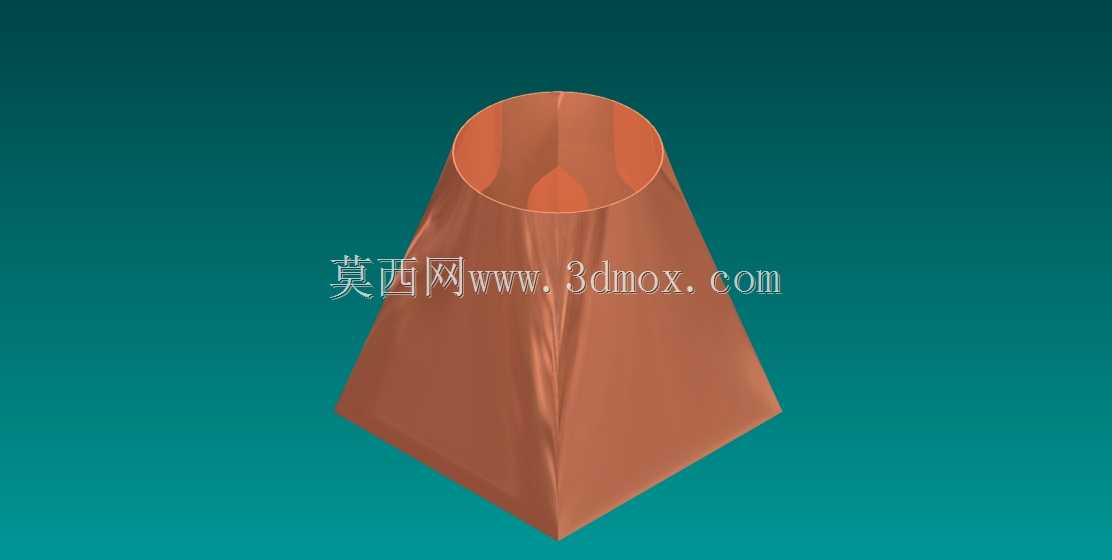

同心方圆过渡变径导流接头结构

　　这类同心方圆过渡接头，在通风除尘、物料气力输送、散料下料的管路系统中十分常见，核心作用是实现圆形管路与方形设备接口之间的平滑转接，避免流道突变带来的压损激增、物料卡滞、局部涡流磨损等问题。很多现场施工时如果直接做直角拼接，方口与圆口的接缝处会形成明显的流道死角，输送粉状、颗粒状物料时很容易在死角处积料，时间长了会出现堵料、物料霉变，带磨琢性的物料还会在涡流区持续冲刷管壁，局部磨损速度是平滑过渡段的3到5倍，大幅缩短管路的维护周期。

　　设计这类过渡段的时候，首先要确认两端的连接边界：上端圆形接口需要匹配对应规格的圆形风管或者圆管法兰，螺栓孔的分布要和上游管路的法兰孔位完全对齐，不能出现错位导致的安装应力；下端方形接口要和下游的方口设备，比如方形料仓入口、除尘设备进风口、方形溜槽的接口尺寸匹配，四个边的平面度要控制在合理范围内，避免安装后密封垫压合不严出现漏风、漏料的问题。同心结构的设计优势在于整个过渡段的中心轴线和上下游管路的中心完全重合，气流或者物料通过的时候，各个方向的流速分布更均匀，不会出现偏心过渡时单侧流速过快、磨损加剧的问题，安装的时候也更容易找正，不需要额外调整管路的配重和支撑位置。

　　从建模逻辑来看，这类构件属于典型的钣金类放样构件，建模时需要先确定两端口的相对高度，这个高度尺寸不能随意设定：如果过渡段高度过小，壁面的弯折角度会过大，一方面钣金折弯加工时容易出现局部拉伸开裂，另一方面流道的曲率变化太陡，还是会产生明显的局部阻力；如果过渡段高度过大，会占用过多的安装空间，提升材料成本，同时过长的过渡段如果没有额外的支撑加强，设备运行时的振动很容易引发壁面共振，产生额外的噪音甚至结构疲劳。实际工程中通常会根据两端口的尺寸差，把过渡段的锥度控制在合理区间，保证壁面的平滑过渡，同时兼顾加工难度和空间占用。

　　建模过程中要特别注意曲面的光顺性，四个三角拼接区域的曲面要和相邻的锥面实现G1连续，不能出现明显的折棱，否则展开下料的时候会出现板料轮廓的突变，折弯后接缝处的间隙过大，增加焊接或者咬口的工作量。如果是用于通风系统的薄壁构件，通常采用镀锌钢板制作，建模时要提前预留出咬口或者法兰翻边的余量，避免展开后尺寸不足；如果是用于输送磨损性物料的厚壁构件，还要考虑内壁的耐磨性要求，必要时可以在建模时预留出衬板的安装位置，或者把易磨损区域的壁厚做局部加厚处理。

　　安装边界上，这类接头通常布置在管路与设备的接口位置，上方连接圆形管路时要注意密封件的选型，输送含尘气体时采用橡胶密封垫即可，输送高温物料时要选用耐高温的石棉或者金属缠绕垫；下方与方形设备连接时，要保证接口的水平度，避免因为安装倾斜导致物料在接头内部出现单侧堆积。如果是用于负压工况的除尘系统，还要根据负压值计算壁面的刚度，必要时在接头外壁增加加强筋，避免运行时壁面被吸瘪，影响流道的通畅性。很多现场调试时遇到的除尘风量不足、下料不畅的问题，往往不是风机或者料仓本身的问题，而是这类过渡接头设计不合理，导致局部阻力过大，抵消了系统的富余压头，所以在建模阶段就要把流道平滑度、安装匹配性、加工工艺性都考虑到位，不能只做简单的形状拼接。
