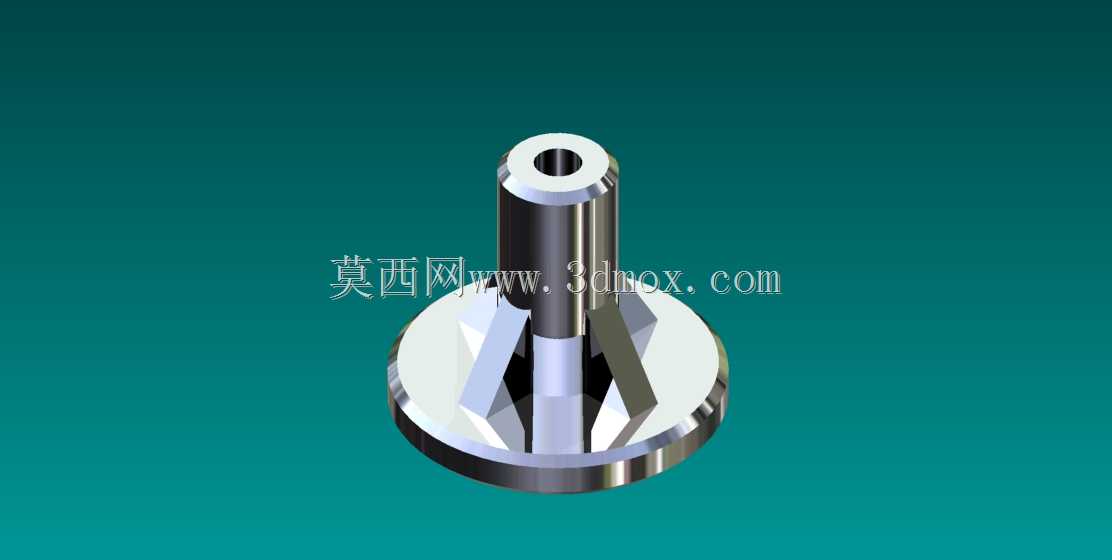

带加强筋立式金属法兰连接构件

项目分类:通用机械零部件 发布时间:2021-12-10 ID:444961
  • 带加强筋立式金属法兰连接构件

  在流体输送管路系统、小型动力输出轴端定位、低压容器端盖对接等场景中,这类带立式轴颈的法兰构件是十分常见的连接载体,它既承担轴向的载荷传递,也需要保证对接面的密封贴合度,同时还要适配不同安装空间的边界限制。从结构设计逻辑来看,底部的圆盘法兰基体是整个构件的安装基准面,圆盘的端面平面度需要控制在合理公差范围内,才能保证对接时密封垫片受力均匀,避免出现局部渗漏的问题;圆盘上的安装孔位采用均布设计思路,孔位的位置度公差需要匹配对应规格的螺栓直径,既不能因为间隙过小导致安装对位困难,也不能间隙过大造成安装后构件偏心,影响后续轴系的同轴度。中间的立式轴颈部分是功能承载的核心,中心的通孔用于流体介质通过或者穿装定位杆件,轴颈的外圆面可以作为轴承、

  密封件的安装定位面,因此外圆的圆柱度、表面粗糙度都需要满足配合件的安装要求,避免出现密封件磨损过快、轴承运转卡滞的问题。在轴颈与底部法兰圆盘的衔接位置,设计了多道三角形加强筋结构,这部分结构的作用是分散轴颈承受的径向载荷与弯矩,避免轴颈与法兰衔接处出现应力集中,在长期受交变载荷的工况下,加强筋能够有效提升衔接位置的结构强度,减少构件断裂失效的风险。从安装边界来看,这类构件的法兰盘外径决定了安装时需要预留的操作空间,螺栓孔的分布圆直径需要和对接端的法兰孔位完全匹配,轴颈的伸出长度需要根据对接侧的安装深度确定,避免出现轴颈过长干涉其他部件、或者过短导致配合件安装不到位的问题;中心通孔的直径根据流通介质的流量要求或者穿装杆件的直径确定,

  通孔内壁的粗糙度根据使用场景调整,如果是流体输送场景,内壁需要做光滑处理减少介质流动阻力,如果是定位穿装场景,内壁需要保证足够的尺寸精度保证定位精度。在实际选型应用中,这类构件常被用在小型液压站的管路对接、实验台架的轴端定位、小型通风设备的风口连接等场景,不同工况下对构件的材质要求也有区别,常规低压常温场景可以采用普通碳素钢制作,有腐蚀介质的场景则需要选用不锈钢或者做表面防腐处理,承受较大冲击载荷的场景则需要调整加强筋的厚度、法兰盘的厚度来提升整体结构强度。建模过程中,需要重点关注衔接位置的圆角处理,不能出现直角锐边,避免应力集中;加强筋的厚度要均匀,和轴颈、法兰盘的衔接处要做平滑过渡,减少铸造或者机加工过程中的变形风险;

  所有安装孔的倒角、轴颈端部的倒角都不能省略,既可以提升安装时的导向性,也能避免锐边划伤安装人员或者密封元件。这类构件的结构看似简单,但每一处尺寸的设计都和实际使用场景的载荷、安装空间、配合要求直接相关,建模时不能只关注外形的相似度,更要理解每个结构对应的功能需求,才能保证模型能够直接用于后续的工程出图、装配模拟、受力分析等环节。
