外螺纹六角过渡管接头结构设计

　　这类外螺纹六角过渡管接头，在流体输送管路系统里属于用量极大的基础连接件，不管是小型气动设备的气路排布、中低压液压站的油路接驳，还是工业冷却水循环系统、润滑脂加注管路的支路连接，都能看到这类零件的身影。它的核心作用是实现不同通径管路、不同接口形式元件之间的刚性过渡连接，同时保证连接位置的密封可靠性，避免管路内的流体介质出现泄漏。

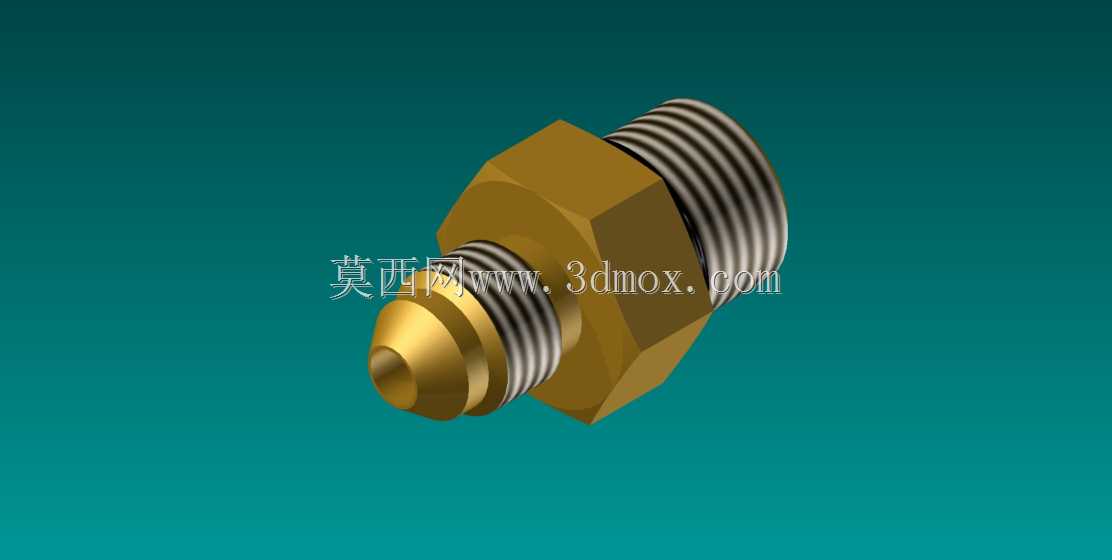

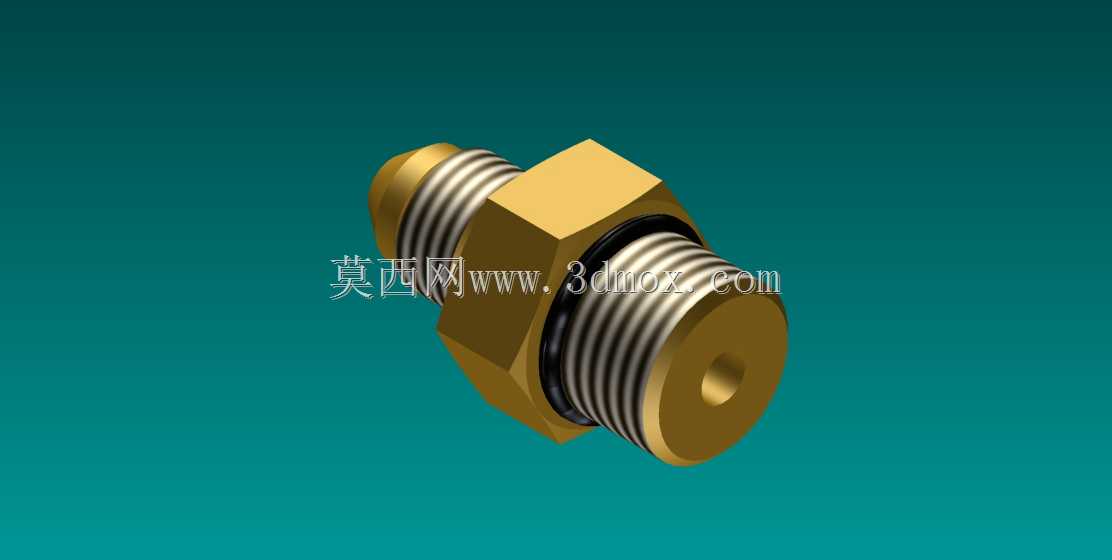

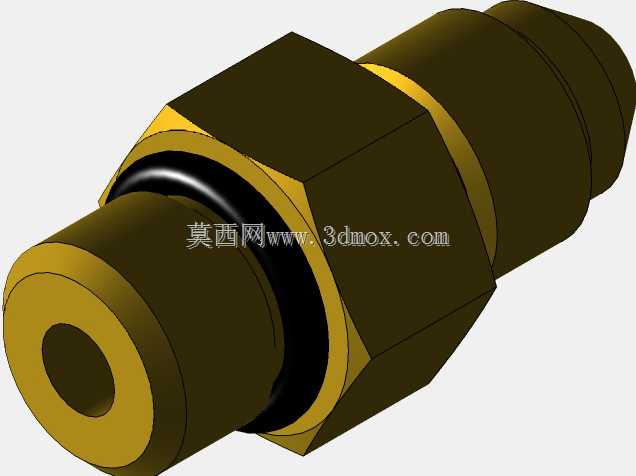

　　从结构设计逻辑来看，中间的六角台是专门为安装作业预留的受力位，匹配标准开口扳手或者活动扳手的夹持尺寸，安装时可以直接施加扭矩，不会因为夹持力过大损伤两端的螺纹结构，六角的对边尺寸严格遵循通用五金件的配套标准，和同通径规格的紧固件扳手尺寸通用，不需要额外准备特殊工装，现场装配的适配性很强。两端的外螺纹段分别对应不同的对接端，其中带锥度的端头是硬密封配合面，安装时通过螺纹旋合的轴向挤压力，让锥面和对接件的内锥面紧密贴合，不需要额外加装密封垫片就能实现中低压工况下的可靠密封，适合油路、气路这类对密封冗余度要求高的场景；另一端的等径外螺纹则用来和管路端的内螺纹接头直接旋合，螺纹的牙型精度、螺距公差都严格遵循通用管螺纹标准，和市面上同规格的标准管路配件完全互换，不需要做二次修配就能直接装配。

　　设计时首先要明确安装边界的尺寸约束：六角台的轴向厚度要兼顾扳手夹持的接触面积和整体结构的紧凑性，厚度过小会导致扳手夹持时容易滑脱，厚度过大则会占用过多的管路安装空间，在排布密集的阀岛、油路块周边会出现干涉；两端螺纹的有效旋合长度需要匹配对应压力等级的要求，旋合长度过短会导致螺纹连接的抗拉脱能力不足，管路带压运行时容易出现接头崩脱的风险，旋合长度过长则会增加不必要的零件加工成本，同时装配时需要旋入更多圈数，降低现场安装的效率。端头的锥面角度、表面粗糙度都有明确的设计要求，锥面角度偏差过大会导致密封面配合时出现线接触而非面接触，带压运行时很容易出现渗漏；表面粗糙度过高则会在密封配合面留下微观缝隙，即使施加足够的安装扭矩也无法完全消除泄漏通道。

　　在实际设备应用中，这类接头经常被用在空间局促的管路转接位置，比如液压阀组的侧面接口、气动元件的进出气端，因为整体结构紧凑，六角台位于接头中部，安装时扳手可以从径向直接夹持作业，不需要预留轴向的扳手操作空间，相比一端带六角的接头，在密集排布的管路里安装灵活性更高。零件的材质选型通常根据输送介质的特性确定，常规气动回路用黄铜材质即可，兼顾加工性能和抗腐蚀能力；液压油路场景则多选用碳钢镀锌或者不锈钢材质，能承受更高的工作压力，同时抗油液腐蚀的性能更稳定。建模过程中需要重点关注螺纹收尾处的退刀槽结构，退刀槽的宽度和直径要匹配加工工艺要求，保证螺纹加工时不会在根部出现应力集中的尖角，避免接头在长期受压力脉冲、管路振动的工况下出现疲劳断裂；同时六角台和两端螺纹段的同轴度公差需要严格控制，同轴度偏差过大会导致接头旋入后出现偏斜，管路安装后产生额外的内应力，长期运行时容易在螺纹根部出现裂纹。

　　这类接头的流通通径是设计时的核心参数，通径大小直接决定了管路的流体通流能力，通径过小会导致管路流阻增大，流体输送过程中出现不必要的压力损失，影响末端执行元件的出力稳定性；通径过大则会导致接头整体外形尺寸增加，占用过多安装空间，同时提升零件的材料成本。在做三维建模时，需要把各个配合面的公差要求在模型里通过标注明确传递，比如螺纹的公差带、密封锥面的形位公差、六角面的表面处理要求，方便后续加工环节直接参照模型输出工艺文件，减少二维图纸和三维模型之间的信息传递偏差。对于经常需要拆装维护的管路位置，这类接头的六角台边角做了小倒角处理，避免安装时扳手打滑划伤操作人员，同时也能去除加工过程中产生的毛刺，提升零件的装配安全性。
