多规格环形密封O形橡胶圈结构设计

　　在液压泵站的管路接头、气动执行元件的缸筒端盖、燃油输送系统的法兰结合面这类存在介质压差的装配位置，O形圈是应用频次最高的挤压型密封元件，其核心作用是阻断流体沿配合间隙的泄漏路径，同时阻挡外界粉尘、水汽进入设备内腔造成介质污染或零件锈蚀。不同于异形密封件需要定制专属安装槽，这类标准截面的环形密封件适配绝大多数常规密封工况，从低压的民用给排水管路到中高压的工程机械液压系统，都能通过调整胶料硬度、截面直径与公称内径匹配对应的使用需求。

　　设计这类环形密封件时，首先要明确安装位置的压缩率区间，静密封工况下截面压缩率通常控制在15%-25%，动密封工况下则要适当降低压缩率到10%-18%，避免往复运动时摩擦阻力过大造成胶料过早磨损，同时要保证足够的接触比压抵消工作介质的压力冲击。建模过程中需要先确定密封槽的尺寸边界：矩形安装槽的槽深要略小于O形圈的截面直径，槽宽要预留胶料受挤压后的膨胀空间，避免胶料被挤入配合间隙造成啃切失效；槽口的倒角半径不能小于0.2mm，防止装配时尖锐棱边刮伤胶圈表面造成初始损伤。

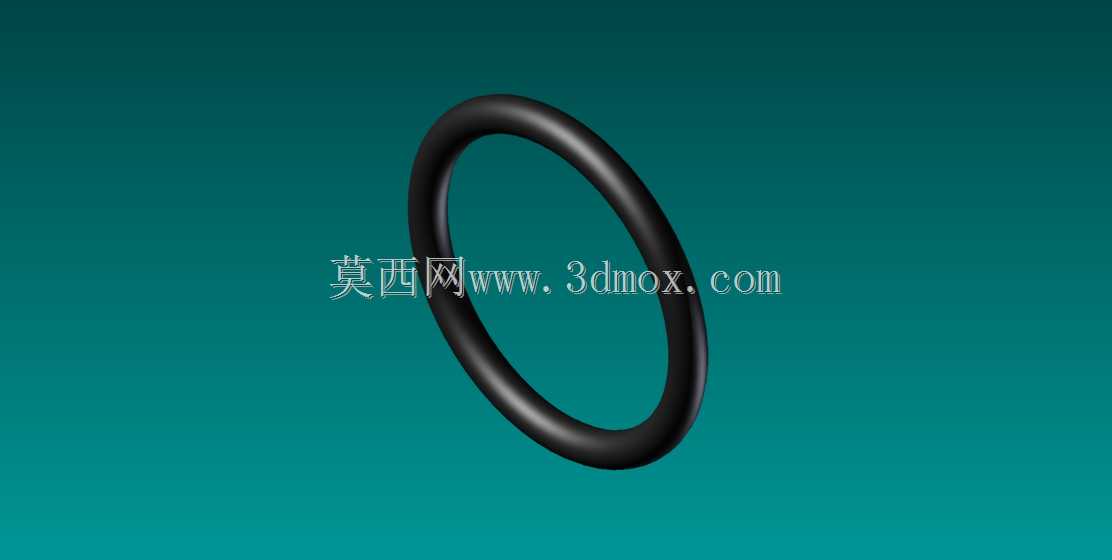

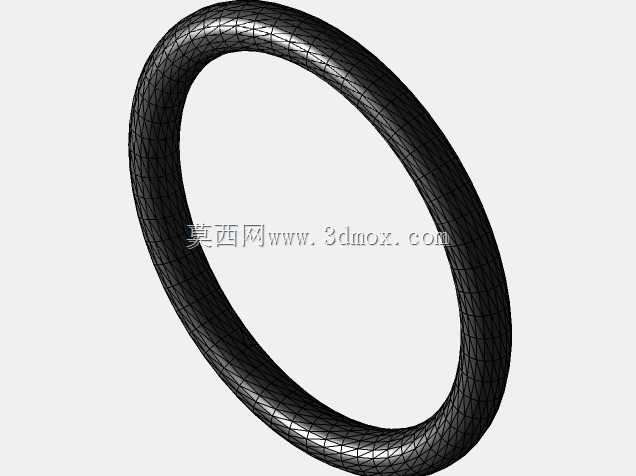

　　从结构外形来看，该O形圈为标准圆截面环形结构，建模时通过扫描特征完成主体构建，扫描路径为对应公称直径的整圆，扫描截面为正圆形，建模过程中要保证截面圆与路径的垂直约束，避免出现圈体截面偏心、粗细不均的问题，这类建模误差会直接导致装配后压缩量不均匀，局部位置接触比压不足引发泄漏。不同公称直径的O形圈适配不同的安装轴径与孔径，选型时需要结合配合件的公差带计算实际压缩量，比如轴类密封时O形圈的内径要略小于轴径，保证装配后有一定的预拉伸量，避免往复运动时胶圈在槽内翻滚扭曲；孔类密封时O形圈的外径要略大于孔径，保证装配后胶圈与孔壁紧密贴合。

　　实际工程应用中，这类O形圈的适用场景覆盖了绝大多数需要静密封或低速动密封的位置：在液压阀组的阀块结合面，O形圈嵌入阀块表面的密封槽内，通过螺栓压紧后的挤压变形填满结合面的微观凹凸间隙，阻断压力油的泄漏通道；在气缸的活塞与活塞杆位置，搭配耐磨挡圈的O形圈可以承受1MPa以内的往复运动密封，相比唇形密封件结构更简单，安装空间更小；在汽车发动机的冷却管路接头处，耐温胶料制作的O形圈可以长期在-40℃到120℃的温度区间内工作，耐受冷却液的腐蚀，保证管路连接位置无渗漏。

　　建模时还要考虑装配工艺的合理性，O形圈的导入端需要设计对应的导向锥面，避免装配时胶圈被螺纹、锐边等结构刮伤，对于需要穿过横孔的安装位置，还要在横孔位置设计倒角过渡，防止胶圈经过横孔时被边缘切割。不同工况下的胶料选择对应不同的结构细节，比如耐油工况选用丁腈橡胶时，胶料的硬度通常选邵氏70度，对应的压缩永久变形率要控制在10%以内，保证长期受压后仍能回弹补偿间隙；耐高温工况选用氟橡胶时，要适当提高截面压缩率，抵消高温下胶料硬度上升带来的回弹力下降问题。

　　从安装边界来看，O形圈的安装槽粗糙度要控制在Ra1.6-Ra3.2之间，粗糙度过大会造成胶料磨损加快，过于光滑的表面则不利于润滑油膜附着，反而会加剧摩擦磨损。配合件的配合间隙要根据工作压力调整，压力越高配合间隙越小，当工作压力超过10MPa时，需要在O形圈的承压侧加装聚四氟乙烯挡圈，防止胶料在高压下被挤入配合间隙发生挤出失效。这类环形密封件虽然结构简单，但是建模与选型时的细节直接决定了密封系统的使用寿命，任何尺寸偏差、压缩率不合理或者安装损伤，都可能导致密封失效引发设备漏油、漏气故障，严重时甚至会造成系统压力不足、设备动作失灵等问题。
