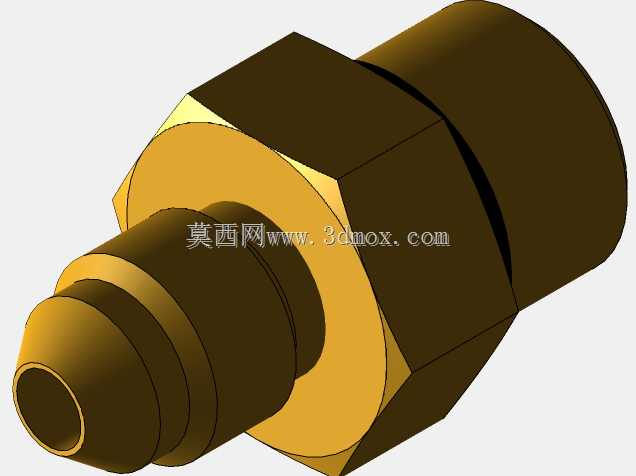

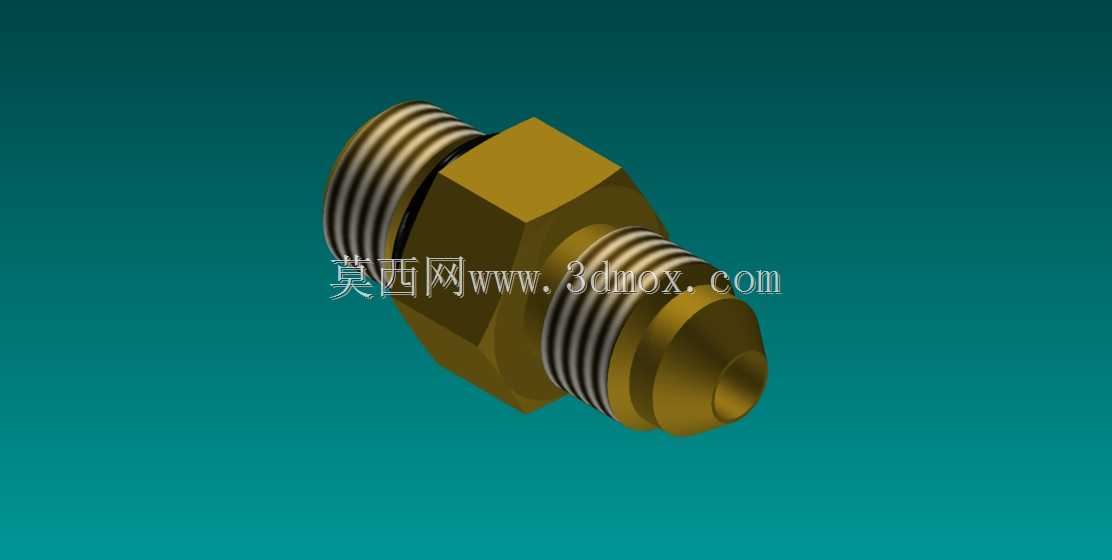

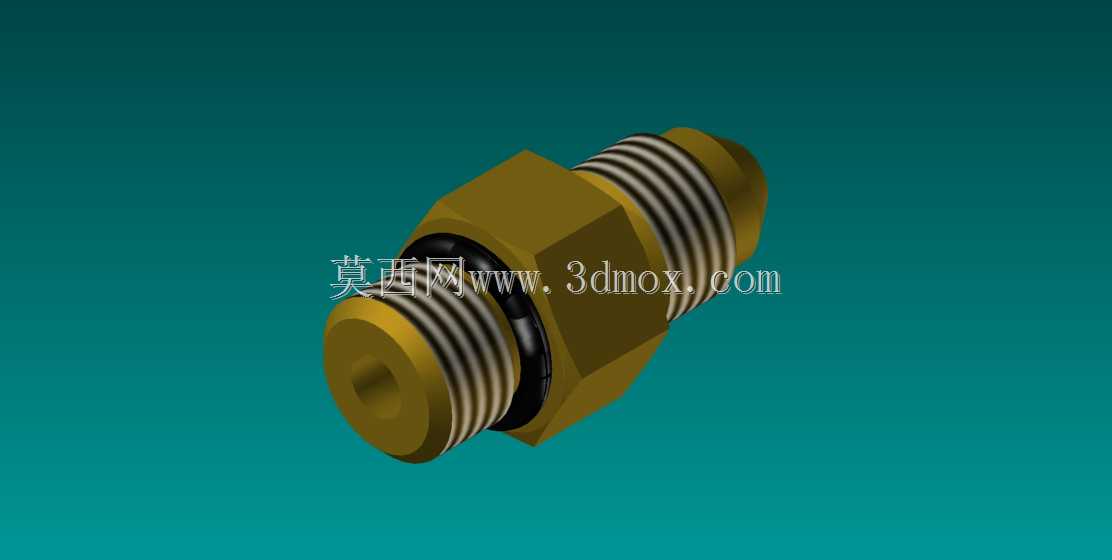

外六角过渡直通液压管路连接接头

　　这类外六角直通过渡接头在液压、气动流体输送管路系统里属于用量极大的基础连接件，日常设备运维、新机组装时经常会碰到不同管径、不同螺纹标准的管路对接场景，这种接头就是为了消除管路对接的规格差而设计的，不需要额外加工变径短接，直接通过两端的外螺纹分别对接对应规格的管路，中间的外六角结构是专门给扳手预留的夹持位，安装时可以用开口扳手或者套筒稳稳卡住，施加足够的拧紧力矩，保证螺纹啮合处的密封性能，不会出现流体渗漏的问题。

　　从实际使用场景来看，这类接头广泛分布在机床液压站、工程机械液压管路、气动控制回路、润滑系统输送管路中，比如注塑机的液压阀组到油缸之间的管路排布，经常会因为阀组接口规格和油缸接口规格不匹配，需要用这种过渡接头做衔接；还有小型气动设备的气路排布，不同通径的气管接头对接时，也会用到同结构的小规格气动接头。它的核心功能就是实现两段不同规格或者同规格管路的刚性直通连接，保证流体在管路内顺畅通过，同时承受管路内的额定工作压力，不会因为压力波动出现接头脱开、密封失效的问题。

　　设计这类接头的时候，首先要考虑的是通径的匹配，接头内部的流道直径要和对接管路的通径保持一致，不能出现流道突然缩径或者扩径的情况，不然会造成局部压力损失，在高速流体通过时还容易产生紊流、振动，长期运行会影响接头和管路的使用寿命。中间的外六角对边尺寸是按照对应螺纹规格的标准扳手空间设计的，既不能做的太小导致扳手夹持时容易打滑、拧不动，也不能做的太大造成相邻接头安装时出现空间干涉，尤其是在阀组这种接头排布非常密集的安装位置，六角的尺寸公差必须控制在标准范围内，不然很容易出现旁边的接头没法下扳手的情况。两端的螺纹加工精度直接决定了密封可靠性，螺纹的牙型角、螺距、中径公差都要符合对应连接标准的要求，如果是硬密封结构的接头，螺纹端面的粗糙度、平面度也要严格控制，安装时配合密封垫或者密封胶就能实现可靠密封；如果是带密封锥面的结构，锥面的角度公差、表面光洁度要求更高，靠金属接触面的挤压变形就能实现无垫密封，适合高压液压系统的使用场景。

　　从安装边界来看，这类接头安装时需要预留足够的扳手操作空间，六角的两个平行面要和扳手的施力方向对齐，拧紧力矩要按照对应螺纹规格、对应压力等级的推荐值来施加，力矩太小会导致密封不严、螺纹松脱，力矩太大则会造成螺纹滑牙、接头本体开裂，尤其是铜质或者铝合金材质的接头，过度拧紧很容易出现本体损坏的问题。接头两端的螺纹啮合长度也要控制在合理范围，不能拧的过深导致螺纹端部顶到对接件的内部流道，造成流道堵塞，也不能啮合牙数太少导致连接强度不足，在管路压力冲击下出现脱开的风险。另外在排布管路的时候，这种直通接头要尽量安装在便于后期维护操作的位置，不要把六角夹持位藏在其他管路或者结构件的后面，不然后期检修更换密封件、拆卸管路的时候会非常麻烦，甚至需要拆掉周边其他部件才能操作，大幅增加运维的工作量。

　　实际选型应用的时候，还要根据输送的流体介质选择对应的接头材质，普通液压油、润滑脂的工况用常规碳钢镀锌或者铜质接头就可以满足要求，如果是输送腐蚀性流体、或者在潮湿腐蚀环境下使用的设备，就要选用不锈钢材质的接头，避免长期使用出现锈蚀，污染介质或者造成接头强度下降。接头的额定工作压力必须高于管路系统的最高工作压力，还要预留足够的安全余量，应对系统开机、停机、负载突变时产生的压力冲击，避免压力峰值超过接头的承受极限导致破裂泄漏。很多现场管路故障都是因为接头选型不当，比如压力等级选低了、螺纹规格不匹配强行拧入，最后出现渗漏甚至接头崩开的问题，不仅会造成介质泄漏、设备停机，高压流体喷射还有可能造成现场操作人员受伤，所以这类看起来不起眼的基础连接件，在设计选型和安装的时候都不能掉以轻心，每一个尺寸参数、性能参数都要和实际使用工况匹配，才能保证整个管路系统长期稳定运行。
