卧式轴支撑导向滑动轴承座结构设计

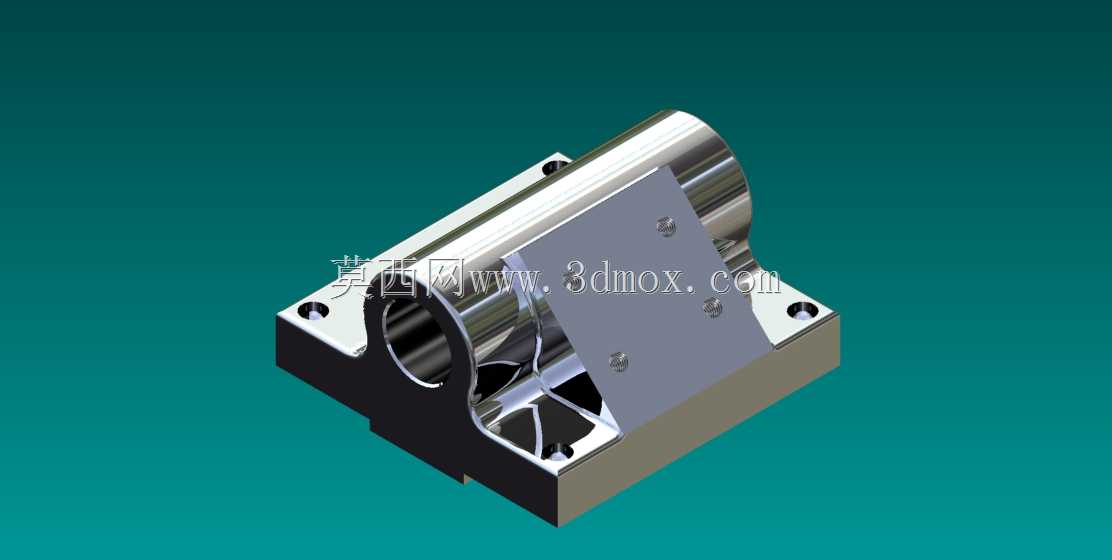

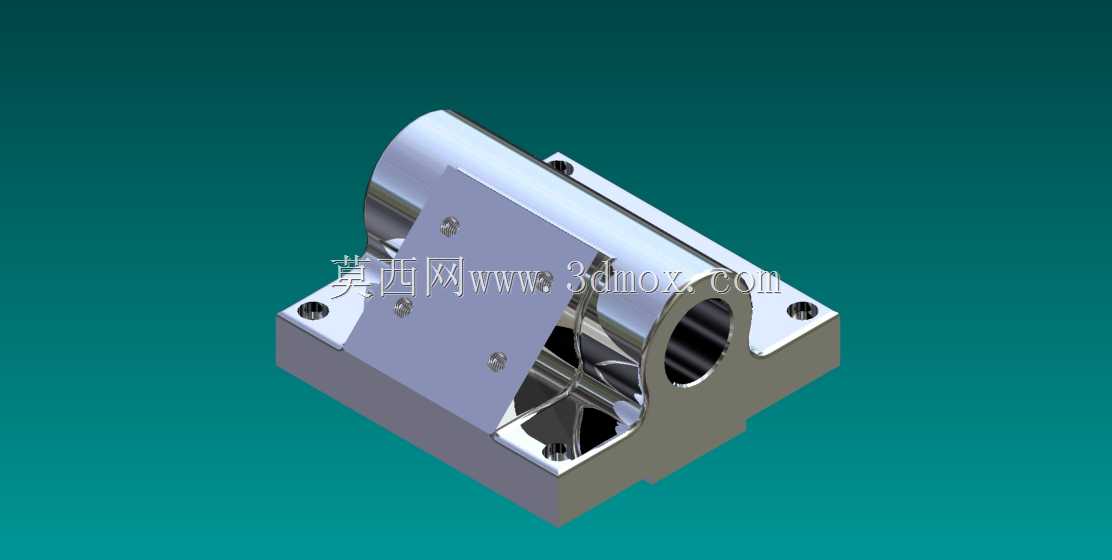

　　这类带安装底座的卧式轴支撑件，是直线传动、回转支承场景里极为常用的支撑类部件，日常在自动化输送线的导向轴架设、小型工装夹具的导柱定位、轻工设备的滑动轴系支撑中都能见到它的身影，核心作用是为光轴类零件提供稳定的径向支撑，同时依托自身的安装底座实现与设备机架的刚性连接，避免轴系运行过程中出现径向窜动、支撑失稳的问题。从结构设计逻辑来看，整个部件采用一体化铸造成型后做机加工的工艺路线，底部的方形安装基座设置了四个沉头安装孔，孔位的分布间距匹配常规工业铝型材、钢板机架的安装孔距标准，安装时可以直接通过内六角螺栓将整个支撑座锁附在设备安装面上，沉头孔的设计能够保证螺栓头部完全埋入基座平面，不会出现凸起干涉相邻部件的问题。

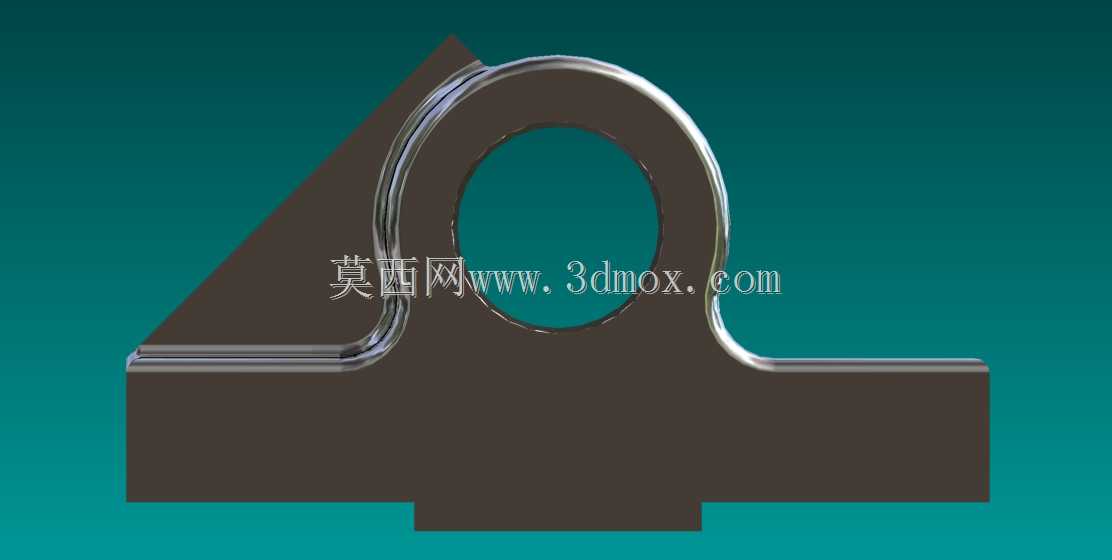

　　中间的支撑主体部分做了加厚的筋板过渡，连接底部安装座与上部的轴套容纳腔，筋板的厚度根据支撑轴径的额定负载做了匹配计算，能够承受轴系传递的径向载荷，避免长期受载后出现支撑变形、轴孔偏移的问题。上部的轴孔为通孔设计，孔内壁做了高精度的镗削加工，表面粗糙度控制在适合滑动配合的区间，既可以直接作为滑动轴承的摩擦面搭配光轴使用，也可以压入铜套、直线轴承等标准轴套配件，适配不同的运动工况——如果是低速回转的轴系，直接利用基体孔壁配合润滑脂就能实现稳定支撑；如果是高频往复直线运动的导柱场景，压入标准直线轴承后就能获得低阻力的滑动导向效果。轴孔侧面设置了一块可拆卸的锁紧挡板，挡板通过三个内六角螺丝与主体连接，这个结构的设计初衷有两个：

　　一是当轴孔内压入标准轴套时，挡板可以对轴套起到轴向限位作用，避免轴系往复运动过程中轴套出现轴向窜动脱出的问题；二是针对需要做轴向位置微调的光轴安装场景，松开挡板螺丝后可以调整光轴在支撑座内的轴向位置，锁紧后挡板能够抱紧光轴外壁，实现轴的轴向位置固定，不需要额外在轴上加工定位卡槽，降低了配套轴件的加工难度。从安装边界来看，整个部件的底部安装平面平面度公差控制在0.02mm以内，能够保证安装后与机架面完全贴合，不会出现安装倾斜导致轴孔同轴度偏差的问题；轴孔的中心线与底部安装面的平行度公差做了严格管控，多个同型号支撑座串联使用时，只要安装面处于同一基准平面，就能保证轴孔的同轴度满足长轴支撑的要求，不会出现卡滞、运动阻力过大的问题。

　　在实际选型应用中，这类支撑座的轴孔直径需要匹配所支撑光轴的公称直径，安装孔位需要提前核对设备机架的预留安装位置，避免出现孔位不对无法安装的问题；如果应用在有切削液、粉尘的加工场景中，还可以在轴孔两端加装防尘密封圈，避免杂质进入轴孔配合面加剧磨损，延长部件的使用寿命。整个结构没有多余的冗余设计，所有的结构特征都服务于支撑、安装、锁紧三个核心功能，铸造圆角的设置既避免了应力集中问题，也符合铸造工艺的脱模要求，机加工面的范围控制在安装面、轴孔、挡板连接面这几个有配合要求的区域，非配合面保留铸造毛坯面，能够在保证使用精度的前提下控制加工成本，适合批量配套应用在各类通用机械设备的轴系结构中。
