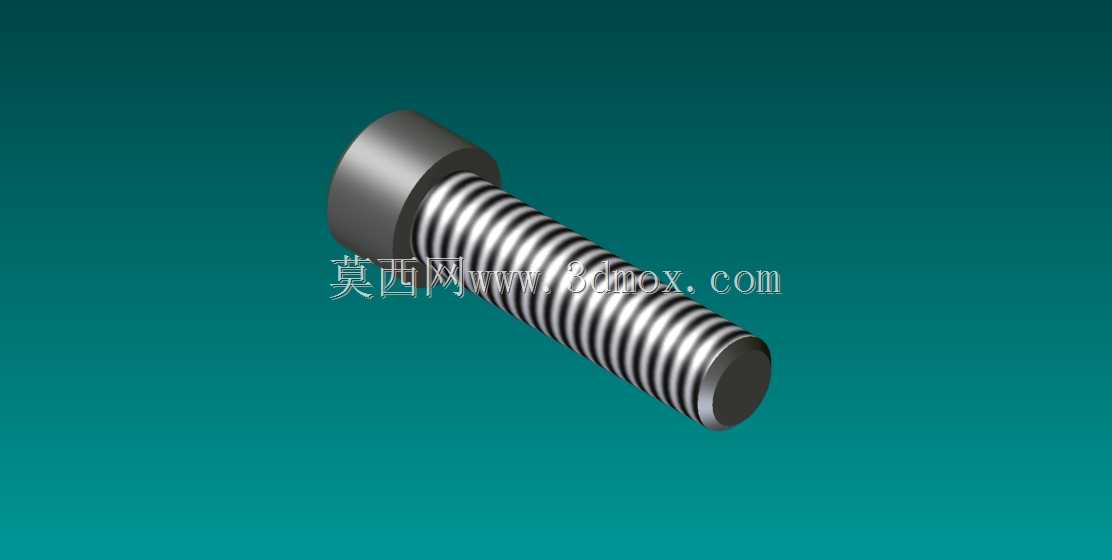

UNC螺纹内六角圆柱头紧固件结构设计

　　在各类机械装配场景中，螺纹紧固件是应用频次最高的基础连接元件，其中UNC统一粗牙螺纹的内六角圆柱头螺钉，在北美制式设备、进口仪器、出口型机械产品的装配环节中占据不可替代的位置。这类紧固件的设计核心首先要匹配UNC螺纹的牙型公差要求，牙型角严格遵循60度标准，螺距与牙高的尺寸链控制直接决定螺纹副的啮合可靠性，若牙型轮廓偏差超过允许范围，装配时会出现滑牙、锁死或者预紧力不足的问题，在振动工况下还容易出现松脱失效。

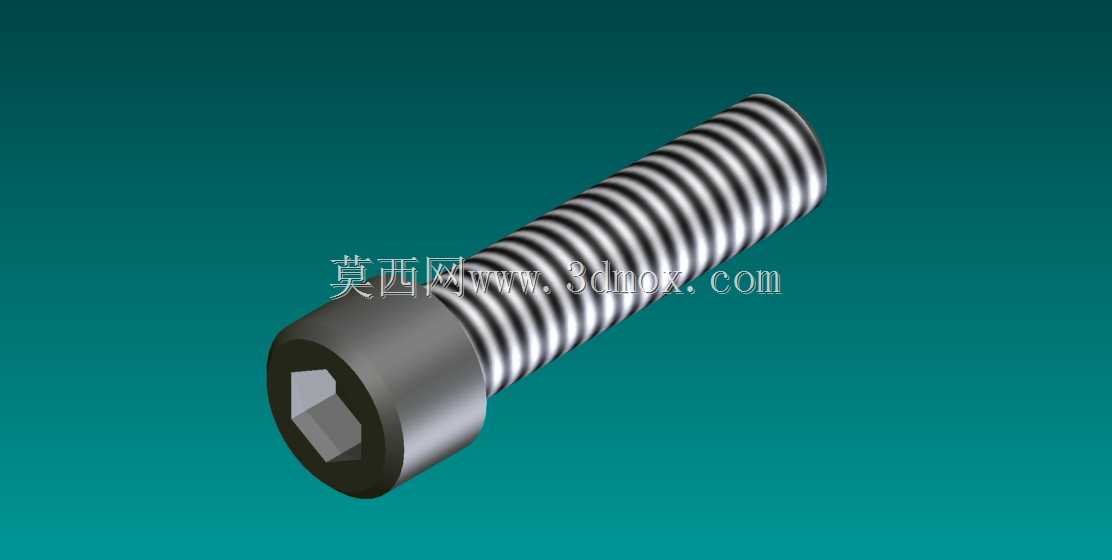

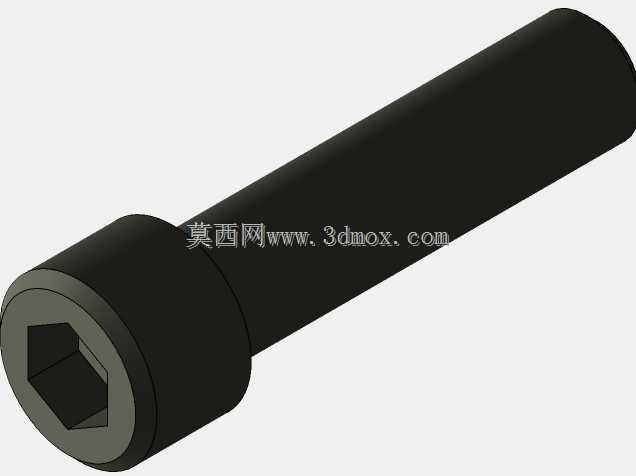

　　从结构设计逻辑来看，圆柱头的外形尺寸设定需要兼顾拧紧操作空间与结构紧凑性，头部的内六角驱动孔深度与对边尺寸要匹配标准内六角扳手的插入深度，避免拧紧时出现扳手打滑、孔壁崩裂的问题。头部与螺杆衔接的过渡圆角设计是容易被忽略的细节，圆角半径过小会在螺杆受拉时产生严重的应力集中，直接降低紧固件的疲劳强度，在交变载荷工况下容易在头杆结合位置发生断裂；圆角过大则会导致螺钉头部无法完全贴合安装基面，影响连接的贴合精度。

　　实际应用场景中，这类UNC螺纹内六角螺钉多用于需要沉头安装或者安装空间受限的位置，比如设备内部的钣金件连接、液压阀块的元件固定、自动化模组的型材拼接等场景，圆柱头的设计可以让螺钉头部完全沉入预制的沉孔内，不会在设备外表面形成凸起，既能够避免突出的头部剐蹭操作人员或者周边管线，也能让设备的外观面更加平整。设计时需要明确安装边界尺寸：沉孔的直径要比螺钉头部外径大0.2-0.5mm，沉孔深度要比头部高度大0.1-0.3mm，保证装配后头部不高出安装平面，同时螺杆的有效螺纹长度要根据被连接件的总厚度进行匹配，螺纹旋入深度对于钢件连接要保证不小于1倍螺纹公称直径，对于铸铁、铝合金等低强度材质的连接件，旋入深度要提升到1.5-2倍公称直径，才能保证足够的螺纹啮合强度，避免螺纹牙被剪切失效。

　　从功能特性角度，这类紧固件的设计需要适配不同的拧紧工况，螺杆部分的光杆段直径公差要控制在合理范围，光杆与安装通孔之间的间隙不能过大，否则连接时会出现被连接件的错位偏移；也不能过小，否则穿装时会出现卡滞，影响装配效率。螺纹末端的倒角设计是保证顺利旋入螺纹孔的关键，45度的导入倒角可以让螺钉在对准螺纹孔时自动导正，避免首牙错扣导致的螺纹损伤。在做三维建模时，需要严格还原螺纹的真实牙型轮廓，而不是用贴图或者简化纹理代替，这样在做虚拟装配、干涉检查、有限元受力分析时才能得到准确的结果，比如在做整机的振动仿真时，准确的螺纹模型可以模拟出螺纹副之间的接触刚度，更真实地反映整机的连接可靠性。

　　在设备维护与选型环节，这类UNC螺纹螺钉的互换性设计十分重要，所有尺寸都遵循统一的标准规范，不同批次、不同厂商生产的同规格螺钉都可以直接替换，不需要额外的二次加工。针对不同的使用环境，螺钉的材质选择可以搭配不同的表面处理，但基础的结构尺寸完全一致，比如在普通工况下使用碳钢镀锌的版本，在腐蚀环境下使用不锈钢材质的版本，在需要高强度连接的场景使用合金钢热处理的版本，结构尺寸的通用性让选型替换的成本大幅降低。设计建模时还要注意头部内六角孔的底部退刀结构，实际加工中内六角孔是通过冷镦或者铣削加工成型，底部会有自然的锥面过渡，建模时还原这个细节才能让模型更贴近真实生产的零件状态，避免在做装配仿真时出现不存在的干涉误判。
