分隔器三轴铣削加工专用夹具结构

　　在批量机加工生产场景中，分隔器类零件的三轴铣削工序长期存在装夹找正耗时久、重复定位精度波动大的痛点，这套夹具正是针对该类零件的加工需求开发的专用装夹结构。从实际加工场景来看，普通台虎钳装夹异形分隔器零件时，需要反复垫塞打表找正，单次装夹准备时间往往超过15分钟，且夹紧力分布不均容易导致薄壁部位铣削振颤，加工后平面度、位置度公差很难稳定控制在工艺要求范围内，这套夹具通过定位结构与夹紧组件的匹配设计，直接规避了上述问题。

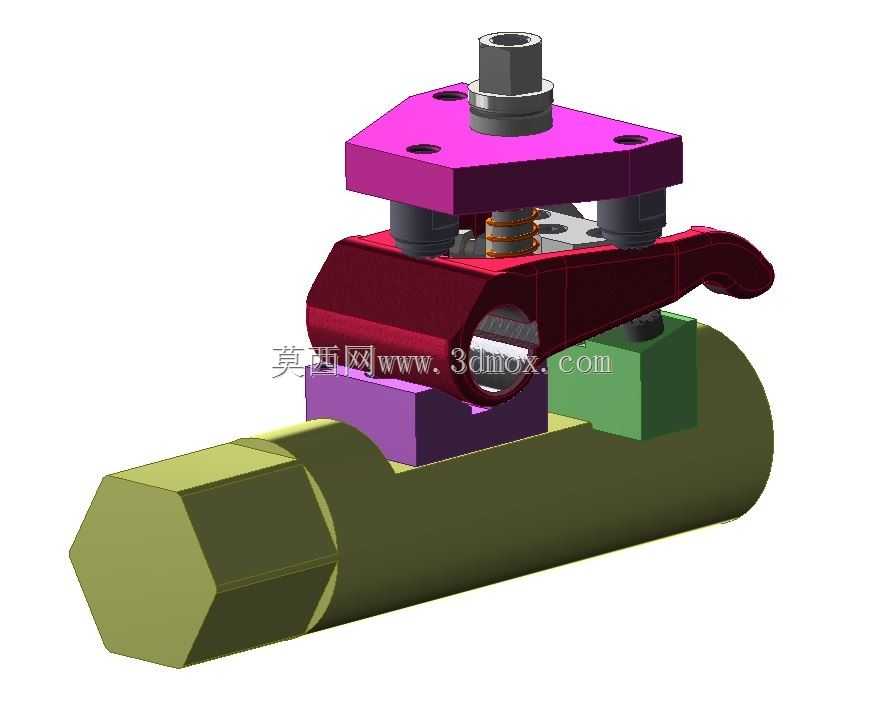

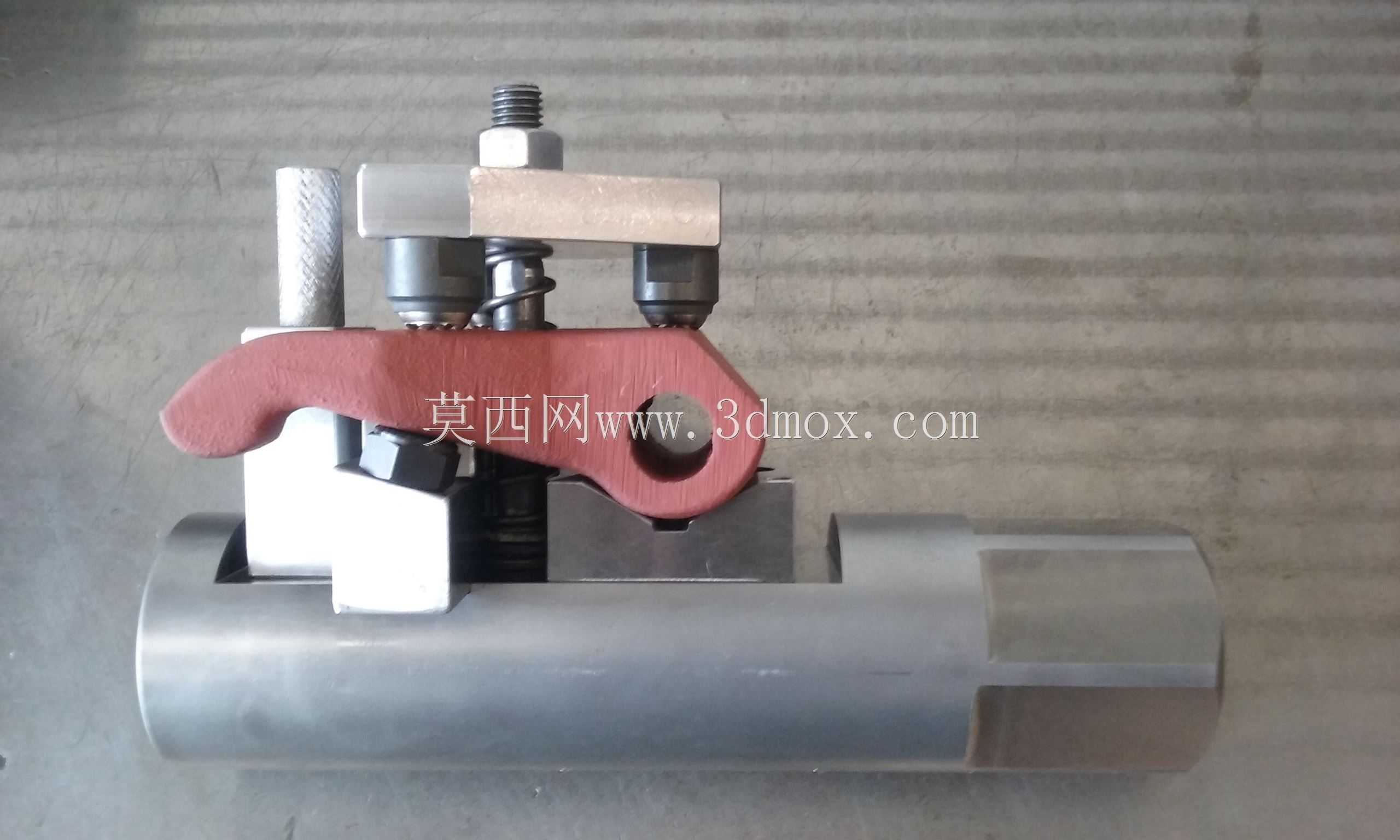

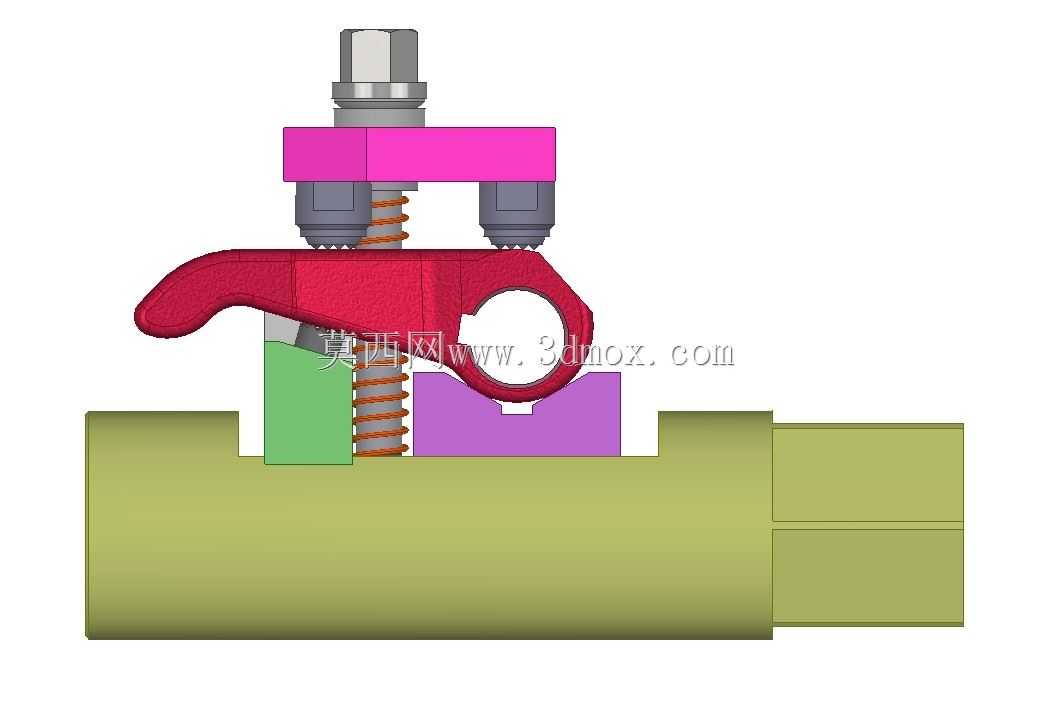

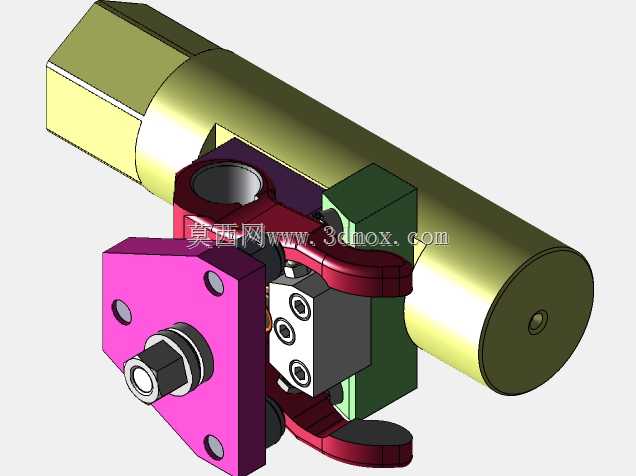

　　夹具的定位逻辑采用一面两销的衍生设计，底部支撑座完全贴合分隔器毛坯的外轮廓基准面，两个定位块分别卡入零件的工艺定位槽，不需要额外打表就能完成X、Y、Z三个轴向的自由度约束，重复定位精度可以控制在0.02mm以内，完全满足三轴铣削的工序公差要求。夹紧组件采用杠杆式压合结构，顶部的锁紧螺母通过压板将夹紧力均匀传递到压臂上，压臂的接触端面做了仿形处理，和分隔器的被压紧面完全贴合，不会出现点接触压伤零件表面的问题，同时压臂下方设置了复位弹簧，松开工件时压臂会自动抬升，方便操作人员快速取放零件，单工位装夹耗时可以压缩到1分钟以内，大幅提升批量加工的节拍效率。

　　从安装边界来看，这套夹具的底座采用标准机床工作台T型槽适配设计，底部的安装孔距匹配常规三轴立式加工中心的工作台槽距，不需要额外制作过渡连接板就可以直接固定在机床工作台上，整体装夹后的总高度控制在180mm以内，不会超出常规三轴机床的Z轴行程安全范围，加工过程中不会出现刀柄与夹具干涉的问题。夹具的所有易磨损部件都采用模块化设计，定位块、压臂的接触部位都做了淬火硬化处理，硬度达到HRC55以上，长期使用磨损后可以单独更换配件，不需要整体报废夹具，降低了生产现场的工装维护成本。

　　在实际加工验证中，这套夹具可以适配同系列3种不同规格的分隔器零件，只需要更换对应厚度的调整垫片就可以完成不同型号零件的装夹切换，不需要重新调整夹具的整体定位坐标，切换型号的准备时间不超过5分钟。夹紧力的大小可以通过顶部的锁紧螺母进行调节，针对不同壁厚的分隔器毛坯，可以灵活调整压紧力，既避免夹紧力过小导致加工过程中零件移位，也防止夹紧力过大造成薄壁零件变形。夹具的排屑空间做了针对性优化，定位座周围预留了足够的切屑流出通道，铣削产生的铁屑不会堆积在定位面上，每次加工完成后只需要用压缩空气简单吹扫就可以清理干净，不会因为切屑残留影响下一次装夹的定位精度。

　　从结构设计的细节来看，压臂的回转部位采用了自润滑衬套，长期反复开合不需要额外加注润滑油，适合机加工车间多粉尘、多切削液的恶劣使用环境，不会因为锈蚀或者切削液渗入导致压臂卡滞。顶部的锁紧螺母采用标准六角头设计，操作人员可以用普通内六角扳手或者扭矩扳手进行锁紧，不需要配备专用工装，降低了现场操作的门槛。夹具的所有外露棱角都做了倒钝处理，安装和操作过程中不会划伤操作人员的手部，符合生产现场的安全操作要求。
