爆炸试验用铝合金高速摄影机防护壳体

　　在含能材料性能验证、爆破效应测试、军工毁伤评估这类爆炸试验场景中，高速摄影机是捕捉冲击波扩散轨迹、破片飞散路径、结构形变过程的核心测试设备，但试验现场存在的高速破片冲击、冲击波超压、扬尘碎屑侵入等风险，极易造成昂贵的摄影设备损坏，这款防护壳体正是针对这类极端测试场景开发的专用防护结构。

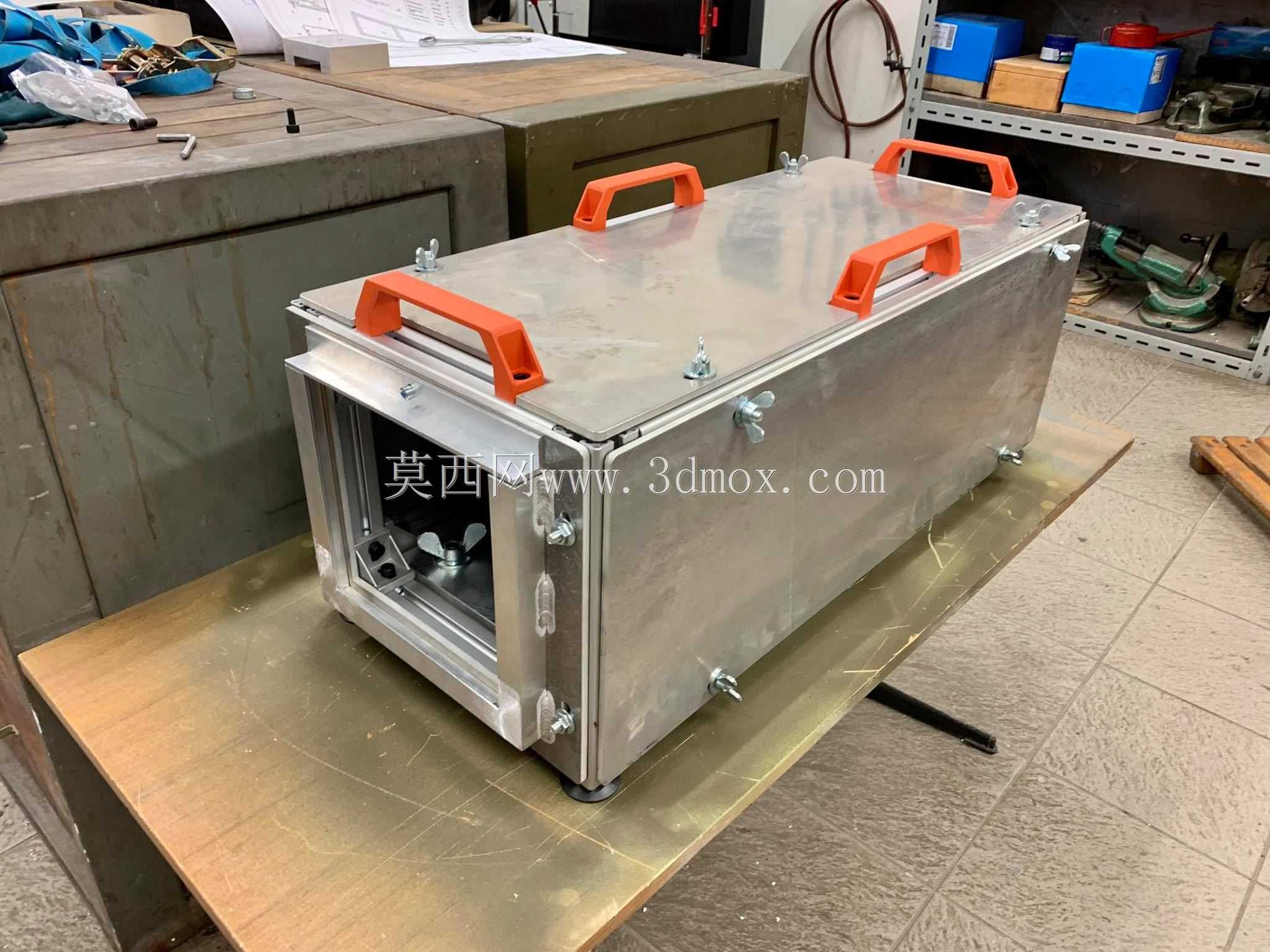

　　整个壳体采用全铝合金材质加工成型，摒弃了传统钢制防护壳重量大、移动转运困难的缺陷，铝合金本身的比强度高，在保证抗冲击能力的前提下大幅降低了整体自重，配合顶部设置的四个一体式提手，两名试验人员即可完成设备的短距离转运与位置调整，适配外场试验多点位布设的需求。壳体底部配置四个可调高度的支撑脚杯，每个脚杯都带有防滑橡胶垫，既可以在不平整的试验场地面调整壳体水平度，保证内部摄影机的拍摄光轴与测试靶面保持垂直，也能缓冲爆炸产生的低频振动传递，避免摄影机因振动出现成像模糊、内部元件松动的问题。

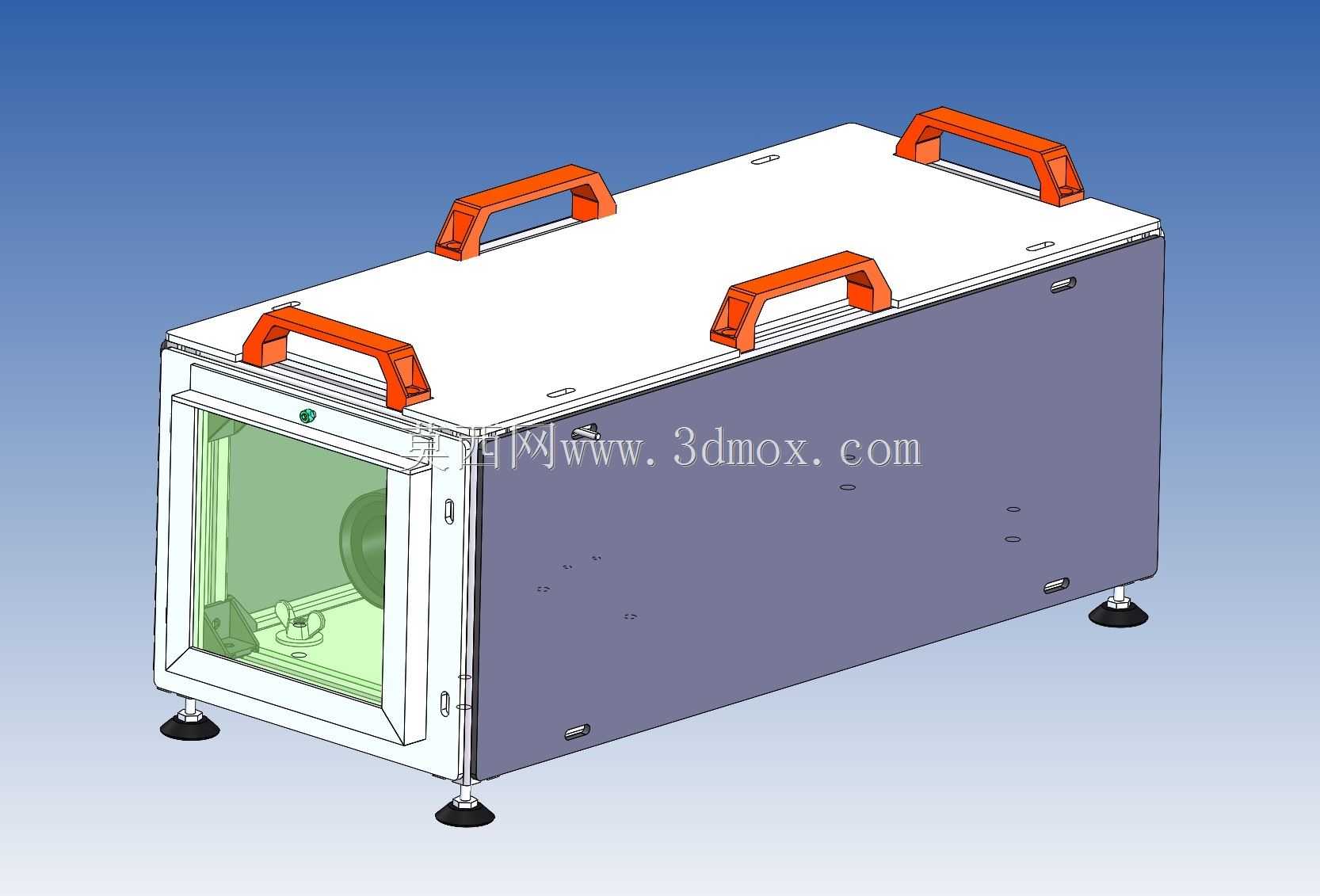

　　从结构设计逻辑来看，壳体采用框架拼接式结构，侧围板、顶板、前面板均通过螺栓与内部铝合金框架连接，所有拼接缝处都预留了密封槽，可嵌入橡胶密封条实现IP54级的防尘密封效果，能够阻挡试验过程中产生的粉尘、碎屑进入壳体内部污染镜头与设备接口。前面板设置带钢化玻璃的观察窗，观察窗采用阶梯式安装结构，玻璃与窗框之间设置缓冲橡胶圈，既可以抵御低速破片的正面冲击，也能避免冲击波直接作用在玻璃上造成碎裂，观察窗的尺寸刚好匹配高速摄影机的标准镜头视场角，不会对拍摄视野造成遮挡。壳体的侧面板预留了走线孔，孔位配备橡胶护线套，摄影机的电源线、触发信号线、数据传输线可以通过护线套引出，同时保证孔位处的密封性能，避免粉尘从走线间隙侵入。

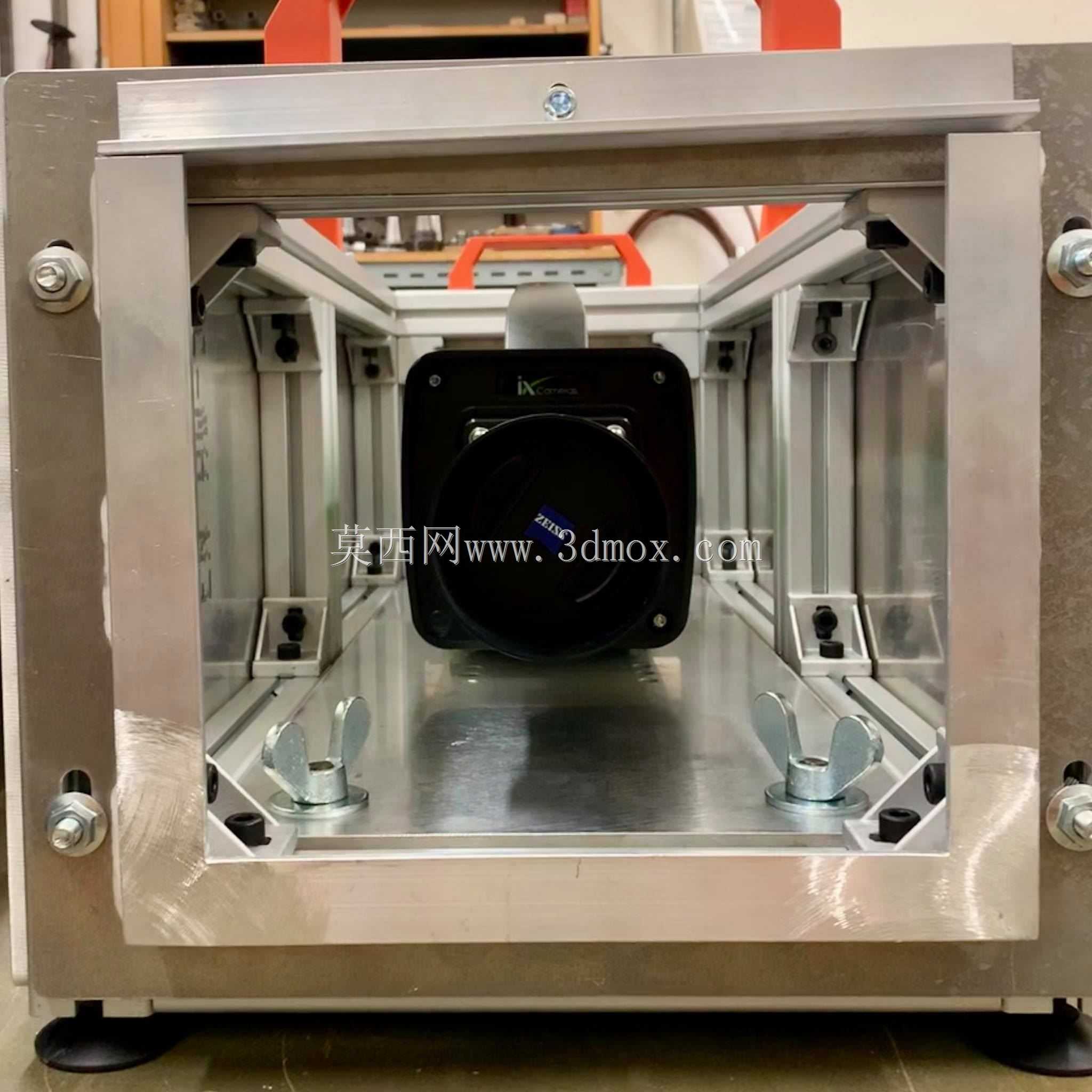

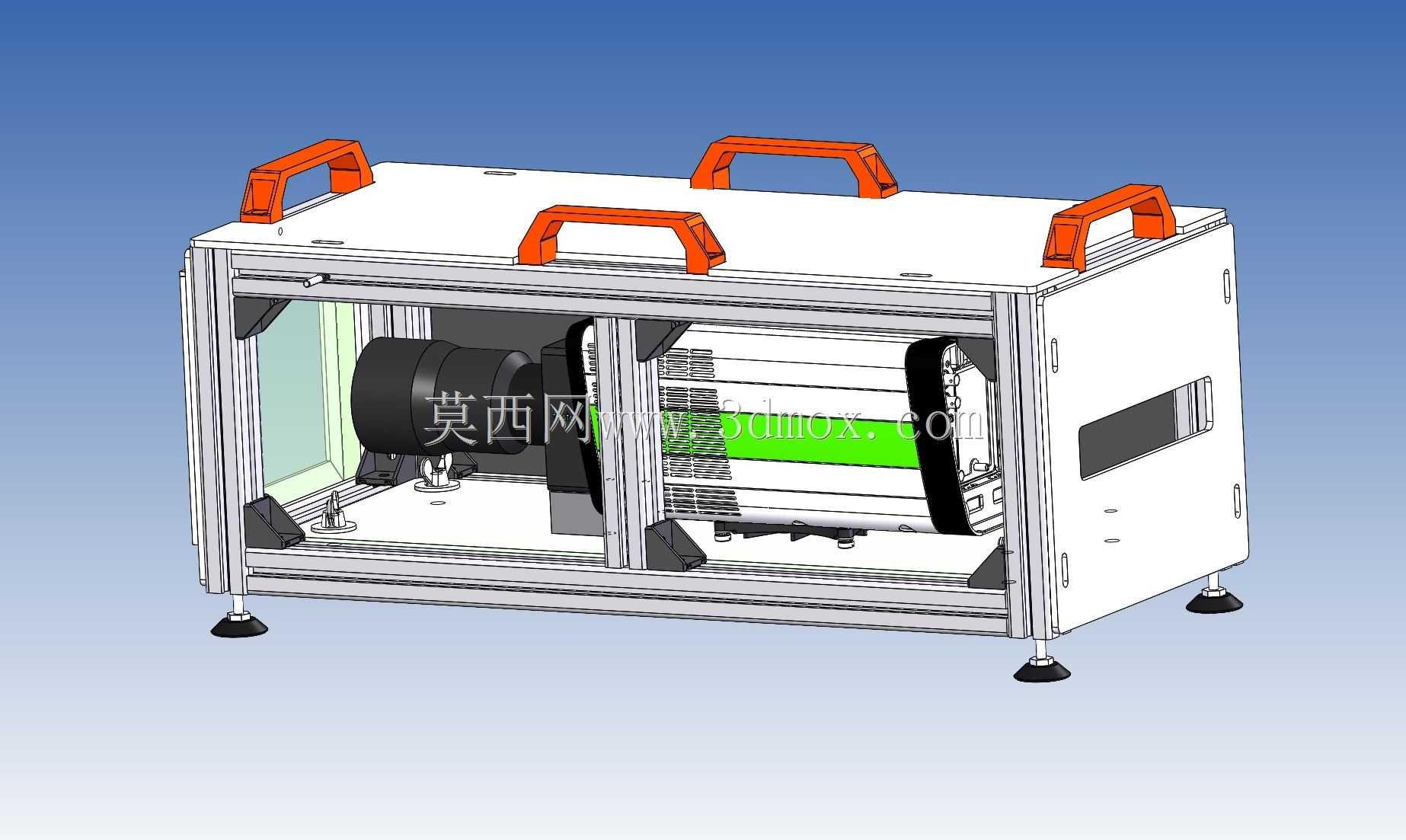

　　在内部空间设计上，壳体内腔预留了通用高速摄影机的安装位，底部设置可调节的安装滑板，能够适配不同型号、不同尺寸的高速摄影机固定，滑板上开有长条形调节槽，可以前后调整摄影机位置，让镜头前端与观察窗保持合适间距，避免镜头视场被窗框遮挡。壳体顶板内侧预留了缓冲泡棉安装位，可粘贴高密度EVA泡棉，当壳体受到外部冲击时，泡棉可以吸收部分冲击能量，避免内部摄影机与壳体内壁发生硬碰撞。壳体的四个边角都做了圆弧过渡处理，没有尖锐外凸结构，避免转运过程中剐蹭试验人员或者其他测试设备。

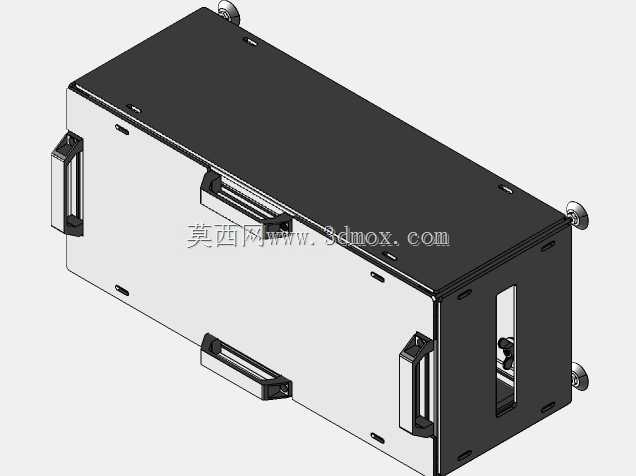

　　从安装边界来看，这款防护壳体的整体外形为长方体结构，长度方向适配常规1米以内的布设空间，宽度与高度控制在合理范围内，既可以直接放置在试验场的地面、测试平台上使用，也可以通过底部脚杯的安装孔配合膨胀螺栓固定在专用测试支架上，满足不同高度、不同角度的拍摄需求。提手采用与壳体同材质的铝合金折弯成型，通过螺栓固定在顶板的加强筋位置，每个提手的承重都经过校核，四个提手配合可以承受整体带设备的总重量，不会出现提手脱落的风险。前面板的观察窗玻璃采用高强度钢化夹层玻璃，抗冲击性能满足常规爆炸试验中距离爆心3米以上位置的破片防护需求，若需要更近的布设距离，也可以更换为防弹玻璃材质的观察窗，进一步提升防护等级。

　　在实际使用过程中，操作人员只需要打开壳体的侧面板，将高速摄影机固定在内部滑板上，调整好镜头位置与参数，接好各类线缆后关闭侧面板并锁紧螺栓，即可将防护壳体布设到预定测试点位，试验结束后可以直接通过侧面板取出摄影机导出数据，也可以通过预留的数据接口直接连接外部设备读取数据，不需要频繁拆装设备，大幅提升试验准备效率。壳体的铝合金表面做了硬质阳极氧化处理，耐磨抗腐蚀，能够适应外场试验的复杂环境，长期使用也不会出现锈蚀、表面掉漆的问题，维护成本极低。
