集成式多功能吊挂拳击训练架结构设计

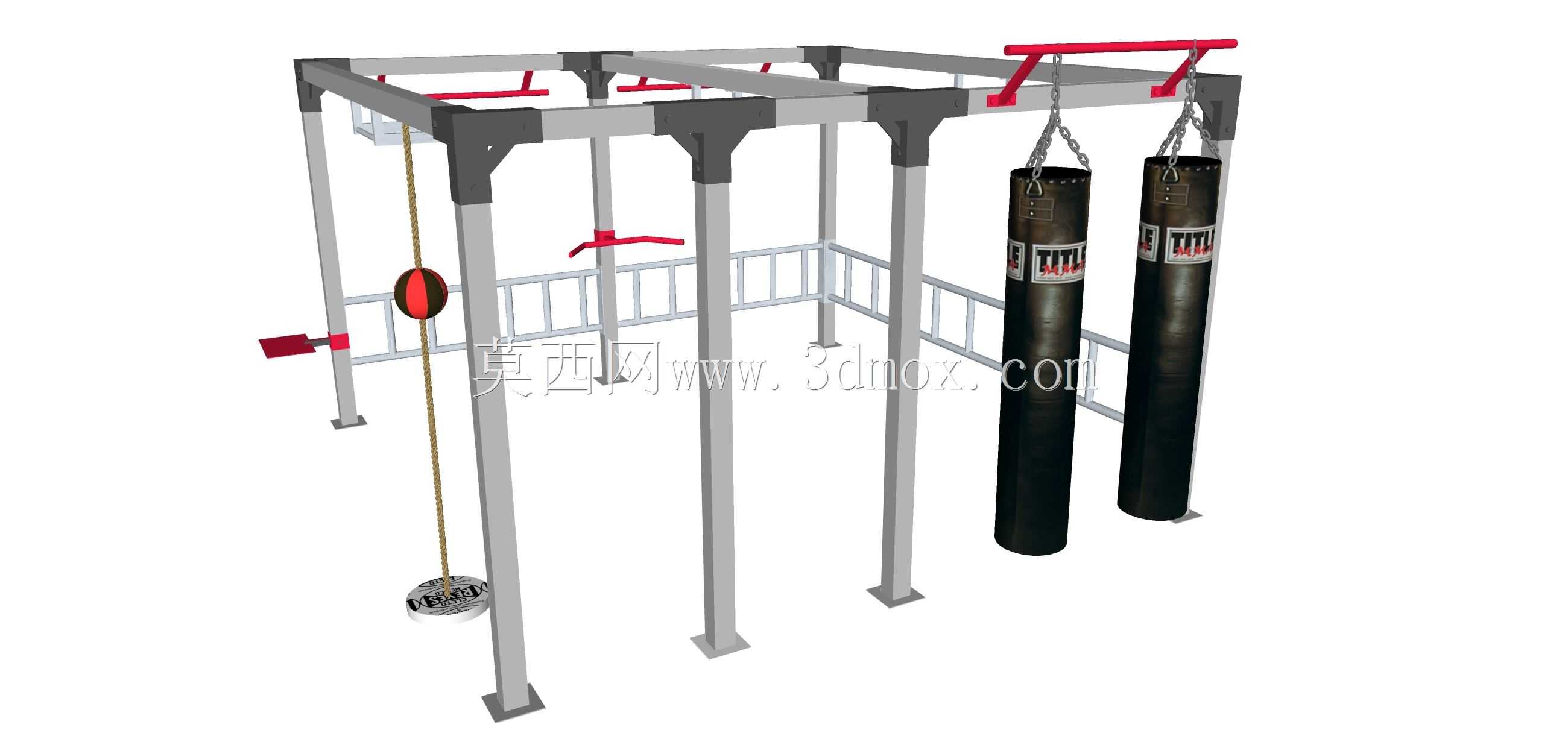

　　这套集成式训练架的设计初衷，是解决商用搏击馆、单位体能训练室、户外健身区多类训练器械分散布置、占地冗余的问题，将直拳重沙袋训练、反应速度球训练、引体向上力量训练三类功能整合在同一组钢框架结构上，无需单独为每类器械做独立基础固定，大幅压缩场地占用面积。从结构受力逻辑来看，整体采用方管立柱搭配顶部横梁的门式刚架布局，立柱底部设置带膨胀螺栓孔的安装底板，可直接锚固在硬化混凝土地面或预埋钢板上，单根立柱的截面选型经过载荷校核，可同时承受两个重型沙袋摆动产生的水平冲击力、顶部单杠区域人体自重带来的竖向载荷，以及速度球击打产生的高频振动，框架节点处采用加劲肋焊接处理，避免长期受冲击载荷出现焊缝开裂、节点变形的问题。

　　顶部横梁上预留了多组可调节吊点位置，沙袋吊点采用U型吊耳搭配链条悬挂的结构，可根据训练者的身高、训练项目调整沙袋悬挂高度，吊耳与横梁的连接采用螺栓紧固，后期维护更换配件时无需切割焊接，降低运维成本。框架侧部集成的速度球悬挂结构，单独设置了斜向支撑臂抵消速度球回弹产生的侧向拉力，避免速度球的高频振动传递到主框架引发沙袋不必要的晃动，同时悬挂绳索的长度可通过顶部的调节锁扣快速调整，适配不同训练节奏的反应训练需求。框架中部设置的横向护栏结构，一方面可作为训练时的辅助防护，避免训练者在步法移动时误撞到立柱，另一方面也可作为辅助训练的扶手，供训练者做核心力量、腿部拉伸类训练动作使用。从安装边界来看，

　　整套架体的占地尺寸适配常规3米层高的室内训练空间，立柱的排布间距预留了足够的训练安全距离，沙袋摆动范围内无突出结构件，避免训练过程中发生磕碰。设计过程中充分考虑了不同使用场景的适配性，若用于户外场景，可将表面处理工艺调整为热镀锌后喷塑，提升耐锈蚀能力；若用于室内商用场馆，可在立柱底部加装减震垫，降低训练时的冲击噪音传递到下层空间。整套结构没有复杂的异形构件，所有零部件均可采用常规型材切割焊接加工，加工难度低，现场安装时仅需按照装配关系通过螺栓拼接即可，无需大型吊装设备，普通施工人员即可完成组装。在功能拓展性上，顶部横梁预留的多余安装孔位，还可根据使用需求加装TRX悬挂训练带、弹力绳固定点等配件，进一步拓展训练功能，

　　无需对主框架做二次改造。结构受力计算时，按照单沙袋100kg、两个沙袋同时受最大摆角冲击、顶部单杠同时承载两人训练的极端载荷做了安全系数校核，整体安全系数达到2.5以上，满足长期高频使用的强度要求，不会出现框架倾覆、结构变形的安全隐患。
