汽车零部件检测用倾斜式测量夹具结构

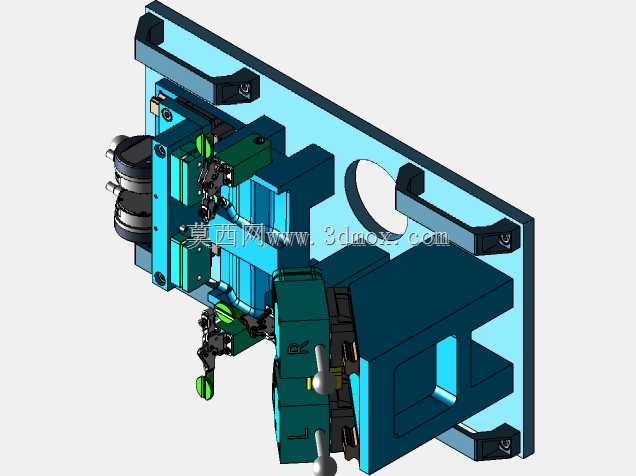

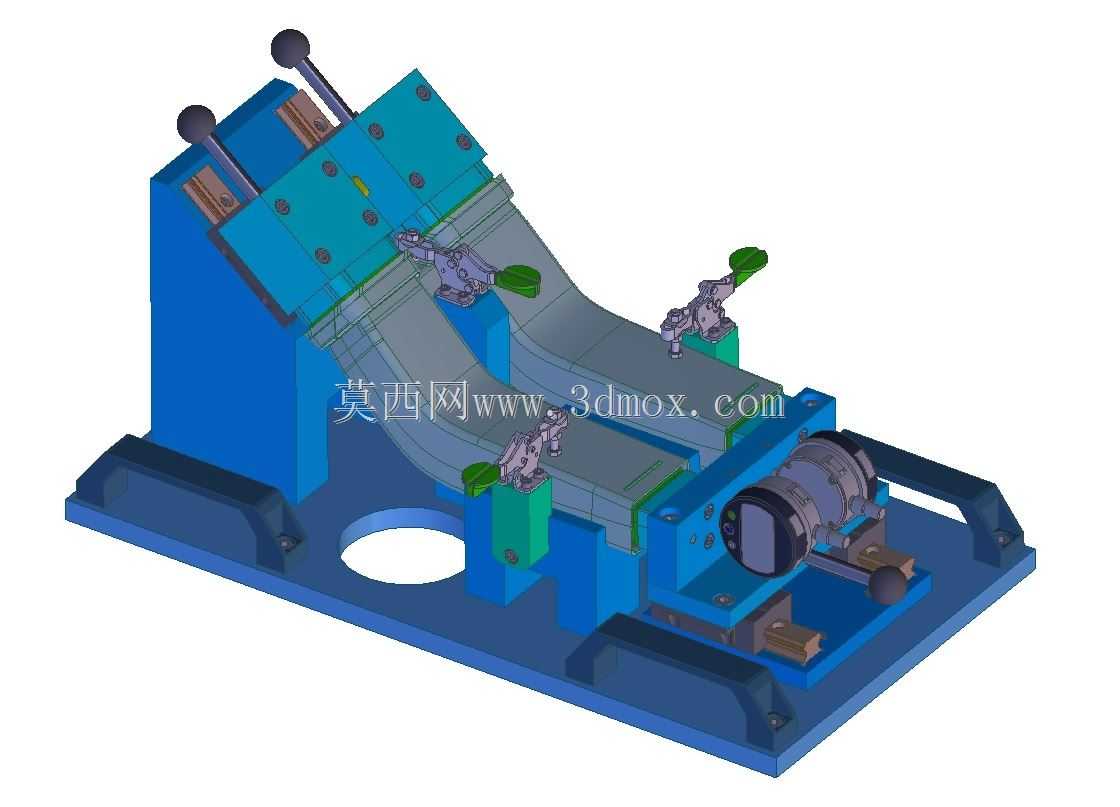

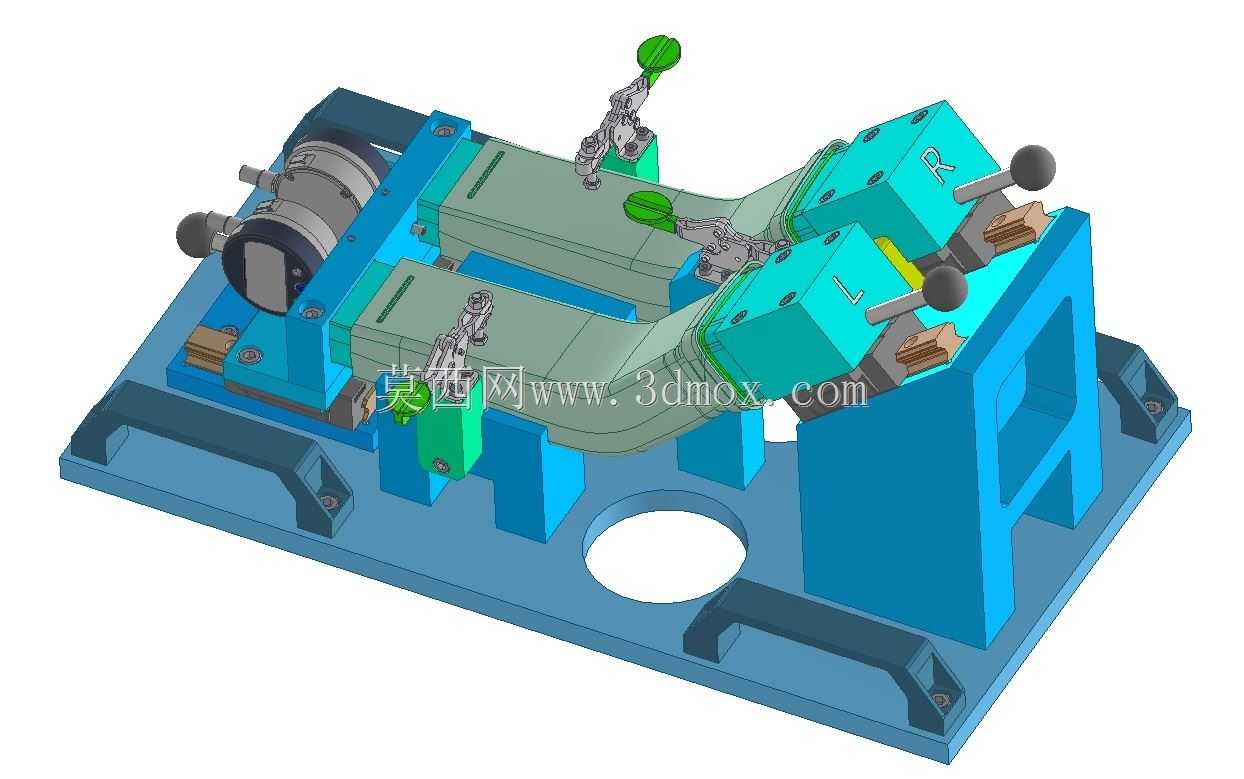

　　这套测量夹具主要面向汽车冲压结构件的形位公差检测场景，在整车零部件入厂检验、工序间尺寸抽检环节承担工件定位与夹持作用，避免人工手持测量带来的姿态偏移、受力变形问题，保障三坐标测量、轮廓度扫描过程中工件基准统一。从结构布局来看，夹具采用整体倾斜式安装基座，底座为带减重孔的板式焊接结构，底部预留的圆形通孔可适配检测平台的T型槽固定螺栓，也能兼容三坐标工作台的快速装夹定位销，安装边界覆盖常规中小型汽车结构件的检测工位需求，整体占地尺寸适配多数计量室检测台的有效承载范围。

　　夹具的定位逻辑遵循汽车检具的3-2-1基准原则，倾斜设置的主定位面贴合工件的主安装基准，面上分布的多个可调定位块可根据工件实际型面做微调，补偿工件成型后的微小回弹偏差，保证每次装夹的基准一致性。侧面设置的两个推拉式快速夹钳布置在工件刚性较好的安装边位置，夹紧行程可通过端部的调节螺杆调整，避免夹紧力过大导致薄壁冲压件产生装夹变形，夹钳的操作手柄朝向操作人员站立侧，单手即可完成锁紧与释放动作，单工件装夹耗时可控制在十秒内，适配批量检测的节拍需求。

　　端部设置的旋转压紧机构针对工件末端的异形安装位设计，压头采用仿形尼龙材质，接触工件的型面与工件表面轮廓完全贴合，既保证压紧力均匀分布，也不会划伤工件的喷涂或电泳表面。夹具上分布的多个绿色标识块为检测基准让位槽，当工件装夹到位后，这些位置刚好对应工件上的关键检测点，测量探针可直接伸入完成数据采集，不需要额外挪动夹具或调整工件姿态。

　　设计过程中优先考虑了检测场景的使用需求，整体结构没有多余的突出部件，所有夹钳的运动行程都做了限位设计，操作过程中不会与测量设备的探针运动路径产生干涉。基座的倾斜角度经过反复校核，刚好让工件的关键检测面朝向测量设备的探针入射方向，减少探针的加长杆使用长度，降低测量过程中的探针抖动误差，提升检测数据的准确性。所有定位块与压头都采用模块化安装设计，当后续需要适配同系列不同改型的工件时，只需要更换对应的定位块与压头模块，不需要重新制作整体基座，可大幅降低同系列工件的检测工装投入成本。

　　夹具的底座采用加厚钢板焊接后去应力处理，长期使用不会产生形变，保证基准位置的长期稳定性，所有活动连接部位都设置了自润滑衬套，频繁装夹操作也不会出现卡顿或磨损间隙，日常维护只需要定期清理接触面的铝屑、灰尘即可，不需要复杂的保养流程。在实际使用中，这套夹具可覆盖同平台多款车型的同类结构件检测需求，装夹定位重复精度可控制在0.02mm以内，完全满足汽车零部件尺寸检测的精度要求，相比通用平口钳类的夹持工具，检测效率可提升三倍以上，同时能避免通用夹具装夹带来的基准偏差问题，减少检测数据的误判概率。
