立式双导柱板材折弯工装结构设计

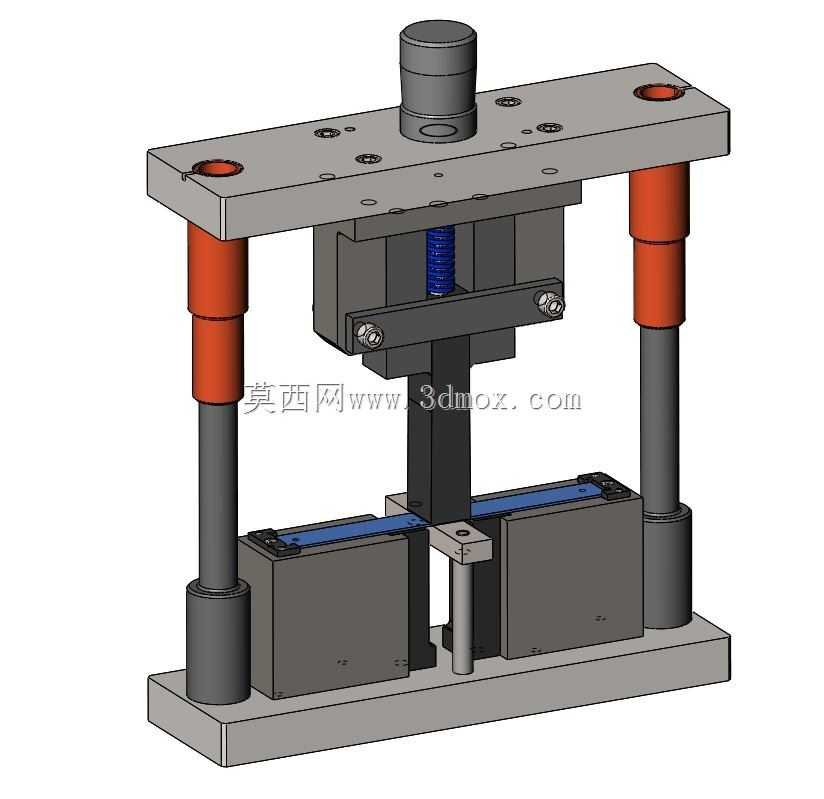

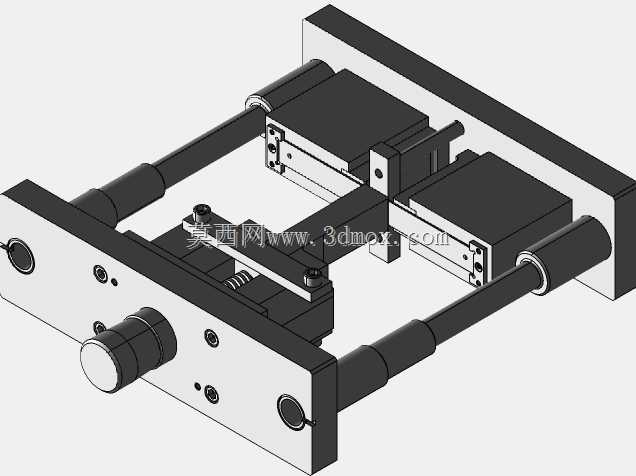

　　这套弯曲工装主要面向中小尺寸金属薄板的直角、小角度折弯工序，常见于五金冲压车间、钣金加工单元的小批量零件生产场景，适配常规开式可倾压力机的安装接口，可直接固定在压机工作台面完成配套成型作业，替代传统简易折弯靠模，提升小批量零件折弯的一致性与作业效率。从结构布局来看，整套工装采用上下模分体式框架设计，上下安装板均采用45号钢调质处理，通过两侧对称布置的导柱导套组件完成合模导向，导柱配套的铜合金导套自带储油槽，可在连续冲压行程中保持稳定的导向精度，避免合模过程中出现上下模错位啃模的问题，导柱外侧的红色限位套用于限定上模的最大下行行程，防止过压导致的工件折角过度、模具刃口崩损问题。上模部分通过模柄与压机滑块连接，模柄采用标准圆柱直柄结构，

　　适配多数常规压机的滑块安装孔，上模座内部集成了弹性卸料组件，内置的矩形截面弹簧可在折弯完成、压机回程时提供稳定的卸料力，避免成型后的板材卡在上模型腔内，无需操作人员手动撬取工件，降低作业过程中的安全风险。上模的折弯冲头采用快换式压板固定结构，松开侧面的内六角紧固螺钉即可快速更换不同R角、不同折弯形状的冲头，适配不同厚度、不同折弯要求的板材加工需求，无需整体拆卸上模座，大幅缩短换型调试的时间。下模部分采用分体式凹模座设计，两个对称布置的凹模块通过T型螺栓固定在下安装板上，可根据折弯工件的宽度、折弯线位置调整两个凹模块的开口间距，适配不同尺寸的板材折弯需求，凹模块的成型刃口做了R2圆角过渡处理，避免折弯过程中板材表面出现压痕、拉伤问题，

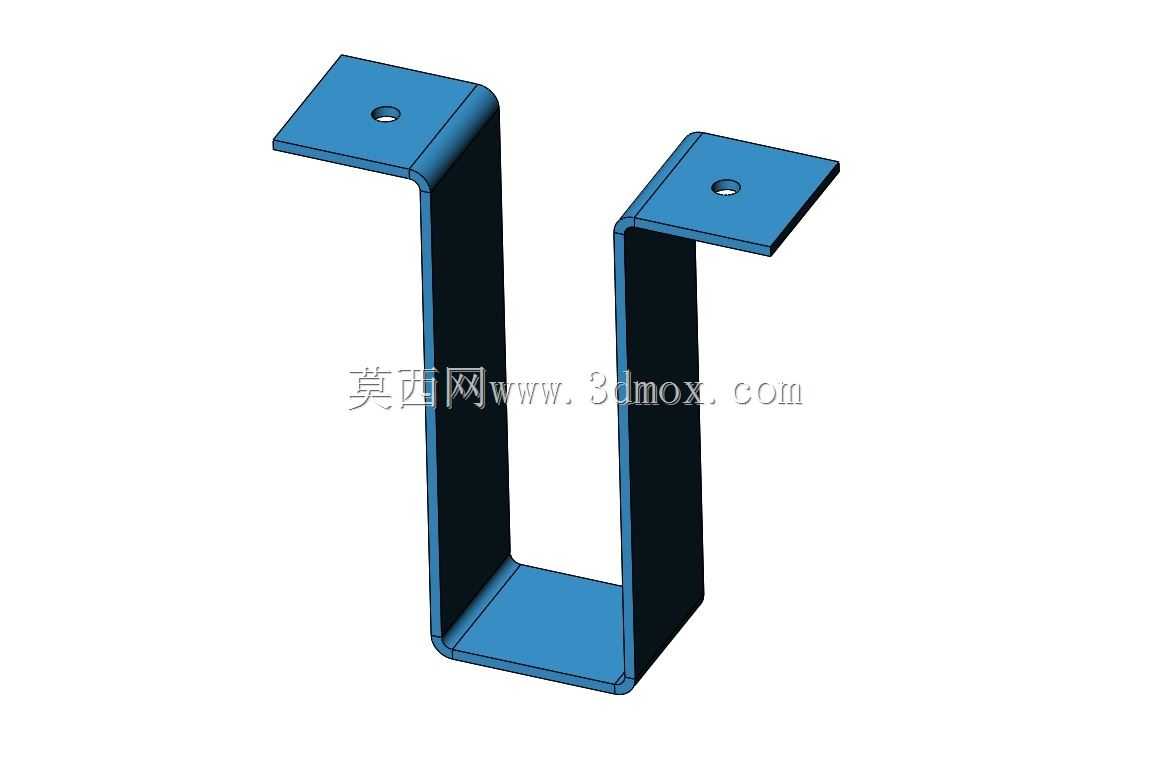

　　保证成型后工件的外观质量。下模中部设置的定位挡块用于板材送料时的位置定位，操作人员将待加工板材抵靠在挡块上即可保证折弯边的尺寸精度，挡块的安装位置可通过腰型孔进行前后调整，适配不同折弯边长度的工件加工需求。从安装边界来看，整套工装的下安装板长宽尺寸适配常规16吨、25吨开式压机的工作台面安装孔距，无需额外加工过渡连接板即可完成固定，上模的模柄轴线与下模的折弯中心严格同轴，整体合模行程控制在合理范围内，不会出现超程碰撞问题。在实际生产场景中，这套工装可完成0.5-3mm厚度冷轧钢板、铝板、不锈钢板的折弯作业，相比传统的手工折弯、简易焊接靠模折弯，成型后的工件角度一致性可控制在±0.5°范围内，折弯边的直线度更好，

　　不会出现手工折弯常见的折线歪斜、角度不均问题。设计过程中充分考虑了车间日常维护的便利性，所有导向面、滑动接触面均预留了润滑注油位置，易损的冲头、凹模块均采用独立模块化设计，出现磨损后可单独更换，无需整体报废模架，降低长期使用的维护成本。整套结构没有采用复杂的非标定制元件，所有紧固件、导向件、弹性元件均采用行业通用标准件，采购替换方便，适合中小型加工车间自行制作装配，调试过程中仅需调整导柱的配合间隙、凹模的开口宽度以及上模的下行行程，即可快速投入生产使用，无需复杂的参数调试过程。针对薄板折弯常见的回弹问题，上模冲头的成型角度做了2°-3°的回弹补偿设计，根据不同板材的材质特性，可通过更换对应补偿角度的冲头，保证折弯后工件的角度符合图纸要求，无需后续人工校形工序。下模座的底部设置了排屑缺口，折弯过程中产生的少量金属氧化皮、碎屑可通过缺口自然排出，不会堆积在凹模成型面上造成工件表面压伤，减少日常清理的工作量。两侧导柱的安装位置经过受力校核，在最大冲压力作用下不会出现导柱变形、导向卡滞问题，整体框架的刚性足够承受常规折弯工序的冲压力，长期使用不会出现安装板变形、模架错位的问题。
