汽车零部件尺寸检测专用测量夹具结构

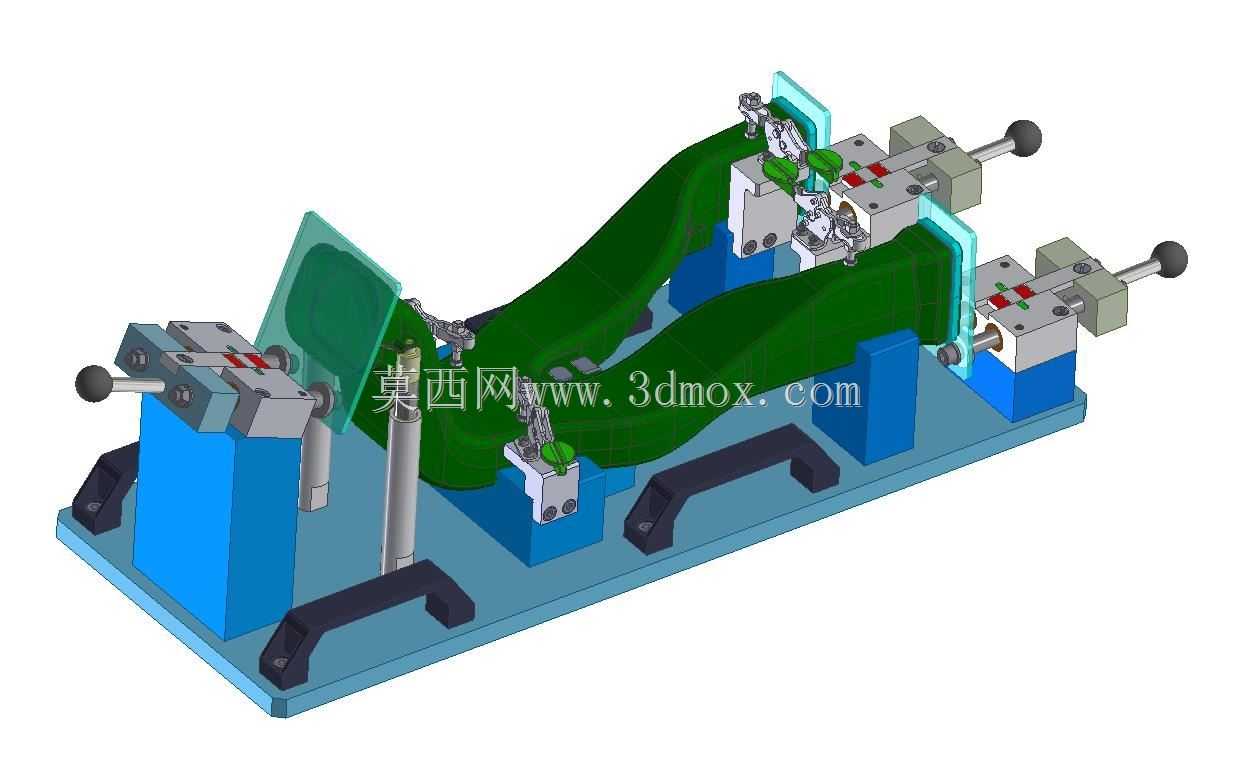

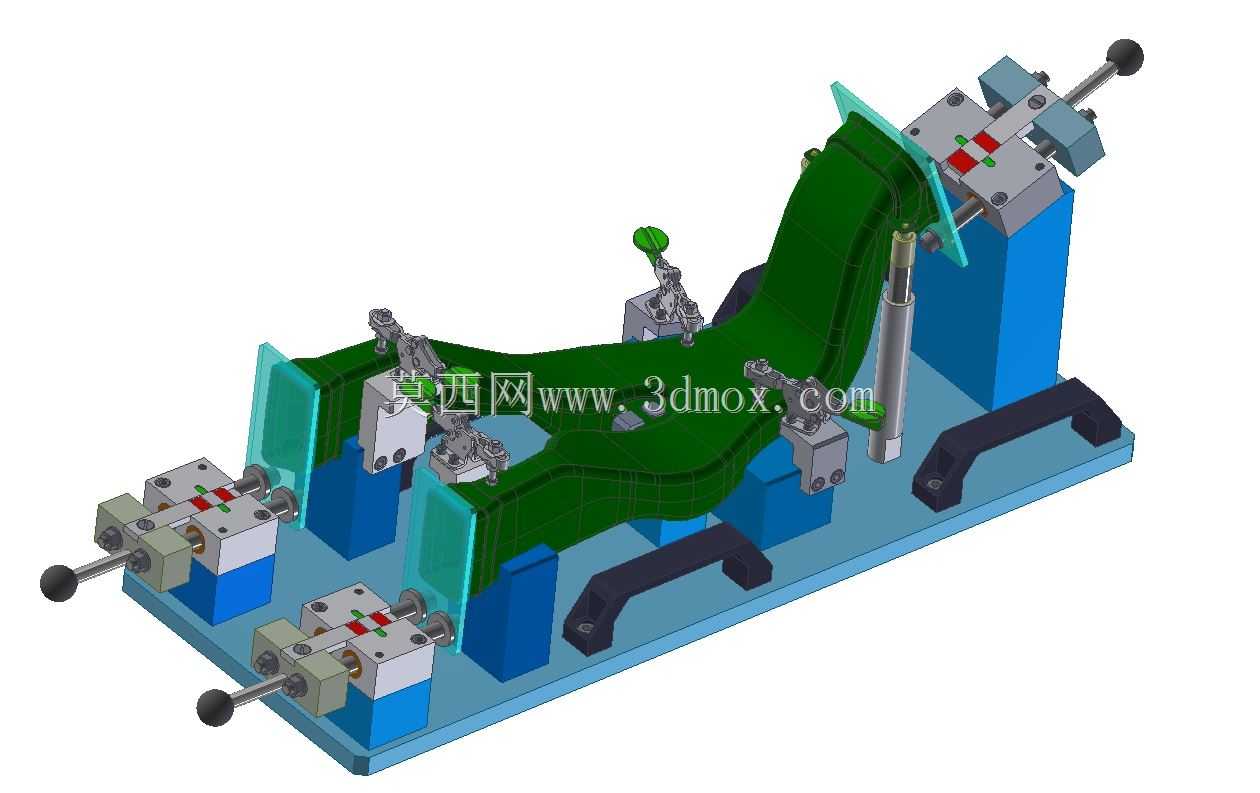

　　这套测量夹具主要面向汽车冲压件、注塑结构件的线下尺寸检测场景，在汽车零部件生产环节的制程巡检、成品终检工位承担工件定位与夹持功能，替代传统通用量具的零散装夹方式，让检测人员无需反复调整工件姿态即可完成全尺寸点位的测量作业，大幅降低异形曲面零件的检测装夹辅助时间。从结构布局来看，整套夹具采用整块铝合金底板作为安装基准，底板底部预留四个带定位销孔的安装支脚，可直接固定在三坐标测量台、花岗石检测平台上，支脚高度统一为80mm，既给底部走线、快插接头预留了操作空间，也保证夹具整体安装后基准面与测量设备工作台面的平行度误差控制在0.02mm以内。底板上的定位单元采用模块化设计，针对被测汽车弯梁类零件的外形特征，设置了三处基准定位块：

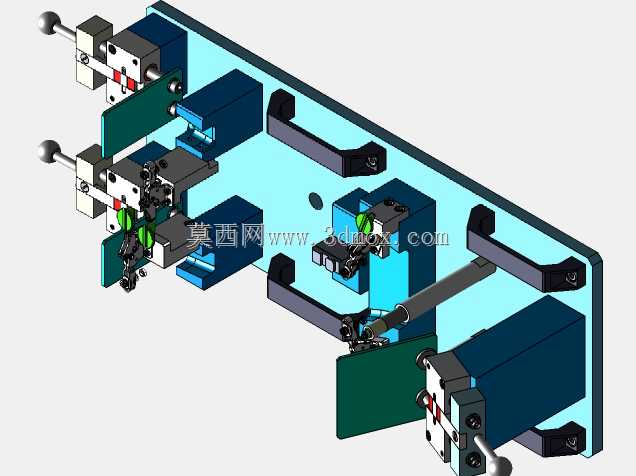

　　其中两处为带硬质合金镶片的型面定位块，完全贴合零件两端的工艺基准面，镶片表面做镜面抛光处理，避免装夹过程中刮伤零件表面涂层；第三处为菱形销定位结构，插入零件预制的工艺定位孔内，限制零件沿轴向的转动自由度，三个定位单元共同构成六点定位体系，完全消除工件的六个自由度，保证每次装夹的位置一致性，重复定位精度可控制在0.015mm以内。夹紧单元全部采用卧式手动滑台搭配快速夹钳的结构，每个滑台的行程为50mm，夹头端部采用聚氨酯包胶材质，夹紧力可通过夹钳尾部的调节螺母调整，针对零件不同部位的刚性差异设置对应的夹紧力，避免薄壁部位装夹变形。夹具上还设置了三处带透明防护挡板的检测避让位，挡板采用亚克力材质，通过折弯支架固定在底板上，

　　位置刚好对应零件上的关键检测点位，既不影响百分表、三坐标测针的进出测量，也能防止检测过程中工件意外松脱掉落砸伤测量台面。整套夹具的所有功能单元都采用沉头螺栓固定在底板T型槽内，后续如果被测零件发生小的设计变更，只需要更换对应的定位块、调整夹钳位置即可快速适配，不需要重新加工整套底板，大幅降低了检具的迭代改造成本。在实际使用场景中，检测人员只需要将零件顺着定位块的导向斜面放入夹具，确认菱形销插入定位孔后，依次扳动四个快速夹钳的手柄即可完成装夹，整个装夹过程不超过15秒，装夹完成后可直接用三坐标测针采集零件型面、孔位、轮廓度等所有尺寸数据，不需要再额外搭建辅助支撑。夹具的所有滑动部位都预留了润滑油注油孔，

　　日常维护只需要定期注入少量润滑脂即可保证滑台移动顺畅，夹头的聚氨酯包胶层磨损后也可以单独更换，不需要更换整个夹钳组件。考虑到检测工位可能需要切换不同型号的零件，这套夹具的底板上还预留了两组备用安装孔位，后续扩展同系列其他型号零件的定位组件时，不需要重新打孔，直接利用预留孔位安装即可，进一步提升了夹具的通用适配能力。从结构刚性来看，底板采用20mm厚的6061铝合金加工而成，表面做硬质阳极氧化处理，耐磨性能优异，长期使用不会因为磕碰、摩擦出现基准面磨损的问题，所有支撑立柱都采用不锈钢材质，与底板的连接部位增加了锁紧螺母，避免长期装夹操作导致立柱松动影响定位精度。
