线切割加工用工件定位夹紧工装结构

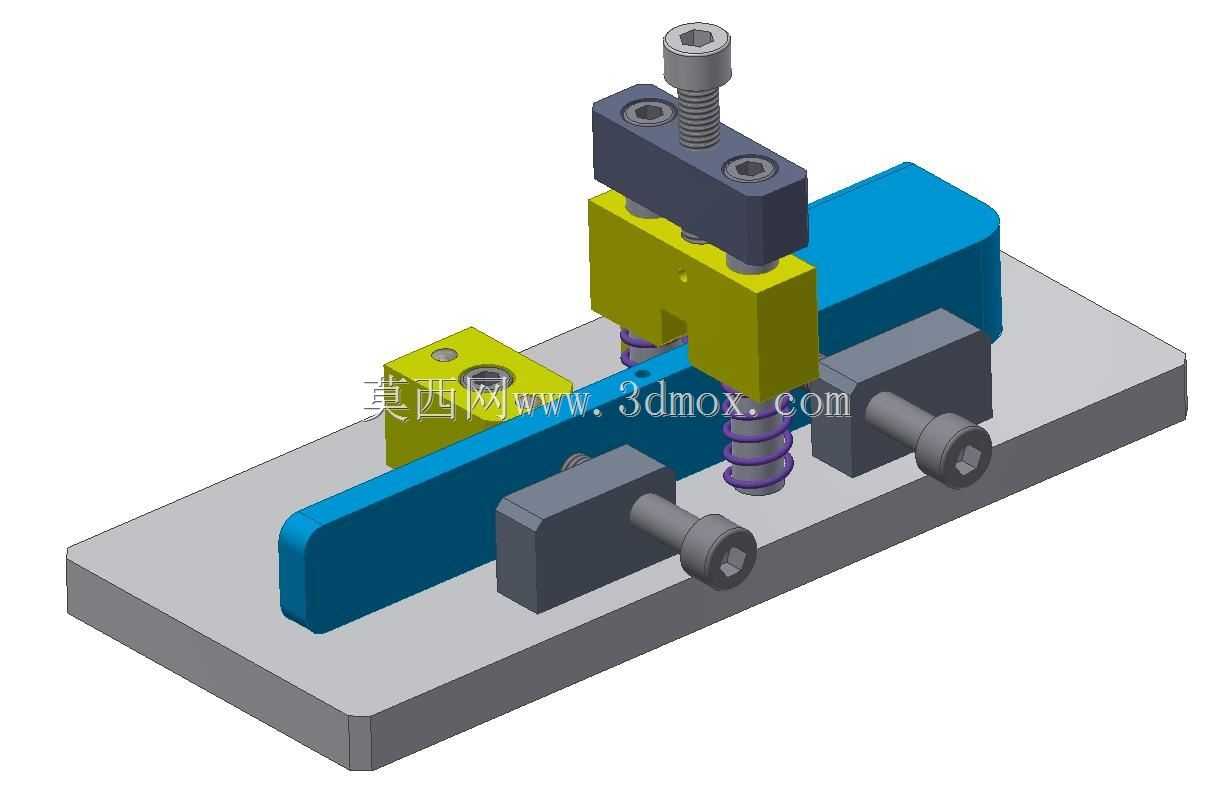

　　在慢走丝、快走丝线切割加工场景中，工件的定位精度直接决定了切割轮廓的形位公差与尺寸一致性，常规的通用压板装夹往往会出现避让不开切割路径、装夹力不均导致薄壁工件变形、重复定位效率低下的问题，这套线切割专用夹紧工装正是针对这类加工痛点设计的机加工辅助装夹结构。工装整体采用卧式基座布局，底部为带零点定位标识的矩形安装底板，底板上预留了与机床工作台T型槽适配的安装孔位，安装边界可适配多数中小型线切割机床的工作台面，无需额外改造工作台连接结构即可完成固定。底板上对称布置两组夹紧单元，每组单元包含固定定位块、活动压块、导向立柱与复位弹簧，中间的穿线导向结构专门针对线切割加工的电极丝走丝路径做了避让设计，

　　确保电极丝从孔位中心穿过时不会与工装结构发生干涉，避免加工过程中出现撞丝、断丝的异常情况。从功能设计上看，这套工装兼顾了快速装夹与精准定位的双重需求，固定定位块采用淬硬钢材质，定位面经过平面磨削处理，平面度控制在0.01mm以内，可作为工件定位的基准面；活动压块通过螺栓与导向立柱连接，复位弹簧套在导向立柱外侧，松开夹紧螺栓时弹簧可自动顶起活动压块，方便工件快速取放，拧紧螺栓时压块沿导向柱垂直下行，夹紧力方向垂直于工件定位面，不会产生侧向分力导致工件移位。两侧的蓝色加长定位座可根据工件长度调整安装位置，适配不同尺寸规格的板类、轴类小件的装夹需求，当加工小型异形工件时，可直接将工件抵靠在中间定位块的基准面上，通过上方的压块完成单点夹紧，

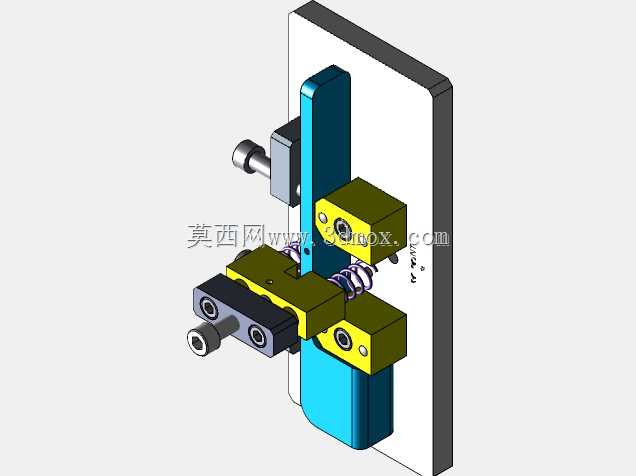

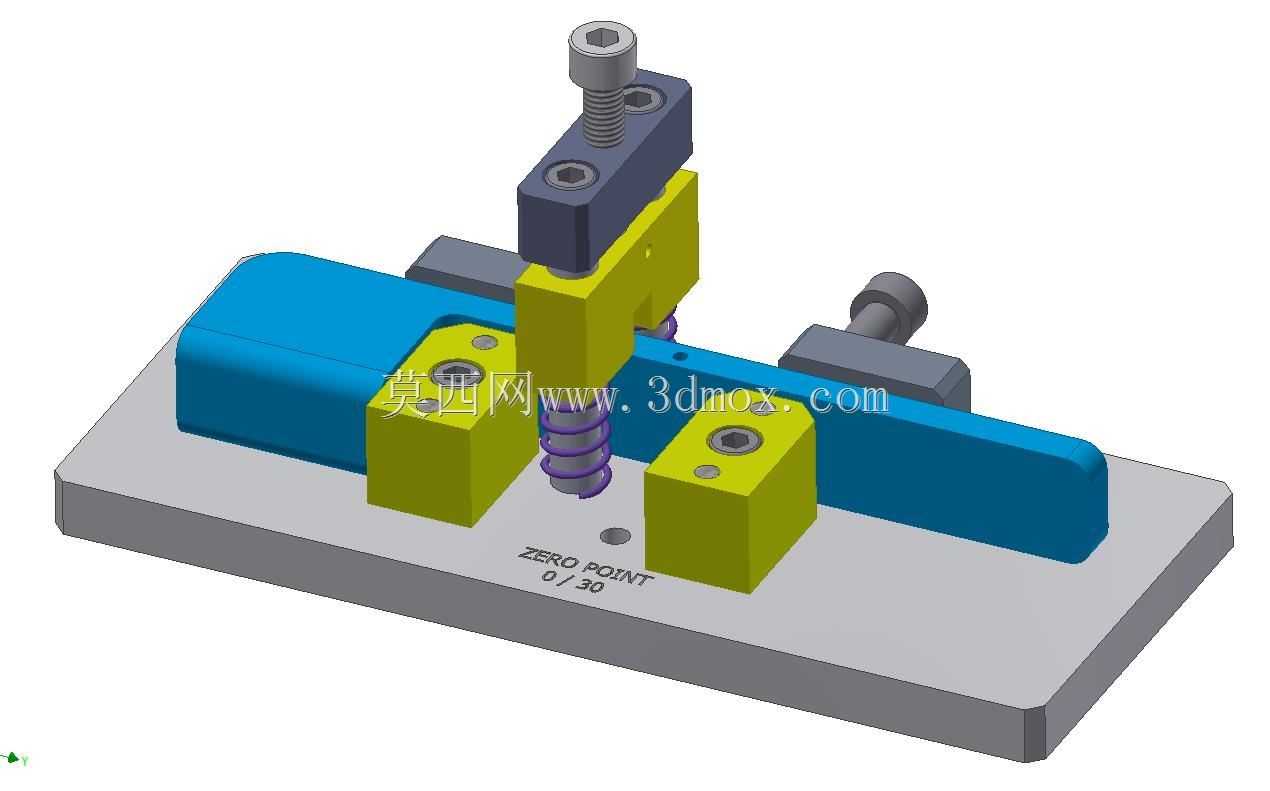

　　当加工长条类工件时，可将两侧定位座调整至对应位置，实现多点支撑夹紧，避免工件悬伸过长在加工过程中产生振动，影响切割面的表面粗糙度。设计过程中重点考虑了线切割加工的工况特性，所有工装结构的导电性能做了匹配处理，夹紧工件后可形成稳定的导电回路，无需额外搭接导电块；所有可能靠近切割区域的结构边缘都做了避空倒角，防止电极丝偏移时误切到工装本体，延长工装的使用寿命。基座上标注的零点标识可作为多工序加工的统一基准，当工件需要多次翻面装夹加工时，可直接以基座零点为基准找正，大幅减少重复找正的辅助时间，提升线切割设备的有效加工时长。夹紧螺栓采用标准内六角圆柱头螺钉，操作人员使用常规内六角扳手即可完成夹紧操作，夹紧力可通过螺栓拧紧力矩控制，

　　针对薄壁工件可控制力矩在合理范围，避免装夹变形导致的零件报废。整套工装的结构没有复杂的传动与锁紧机构，所有零部件都采用机加工行业常见的标准件与常规加工工艺制作，后期维护更换易损件十分便捷，弹簧、螺栓等标准件损坏后可直接替换同规格标准件，无需整体更换工装，使用成本较低。在实际生产场景中，这类工装可广泛应用于五金冲压模具零件、精密机械小件、齿轮样件等产品的线切割加工装夹，相比通用压板装夹，重复定位精度可控制在0.02mm以内，单件装夹时间可缩短60%以上，同时能有效规避通用压板容易遮挡切割路径、装夹点选择不当导致的加工干涉问题。
