汽车弧形饰件尺寸检测工装夹具

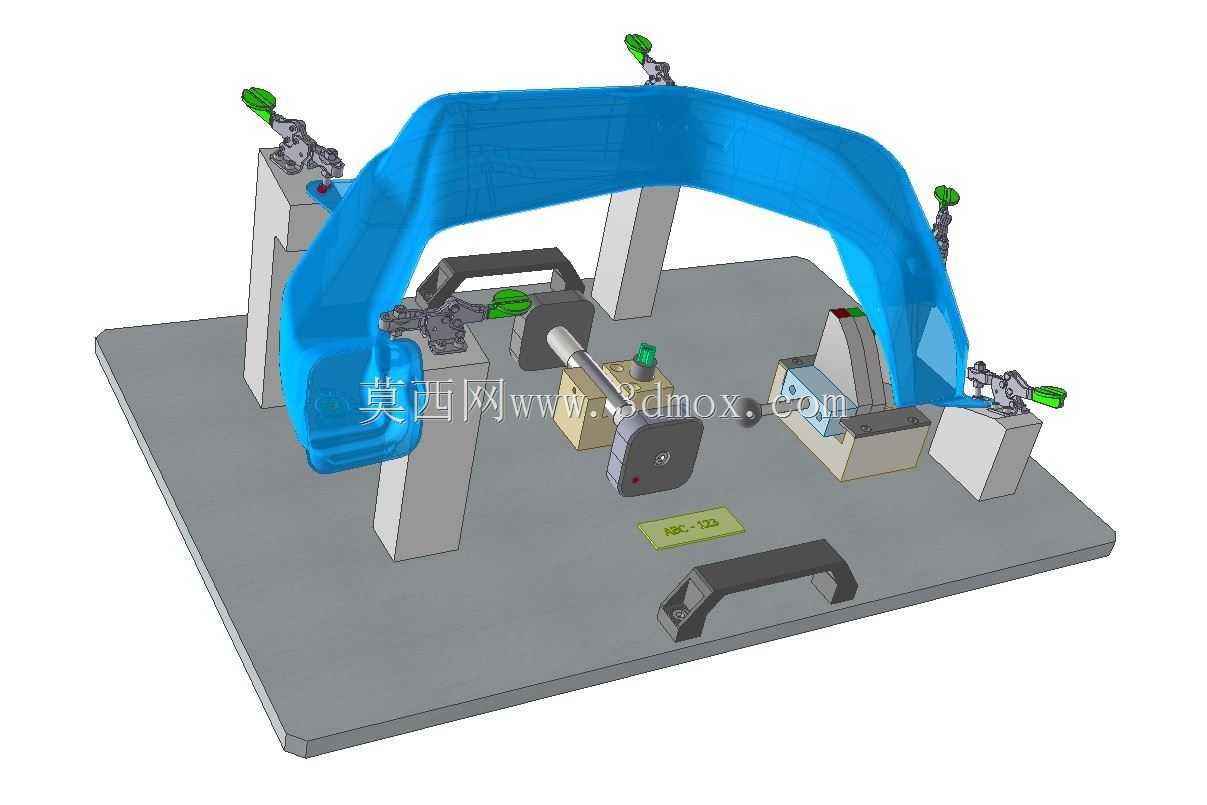

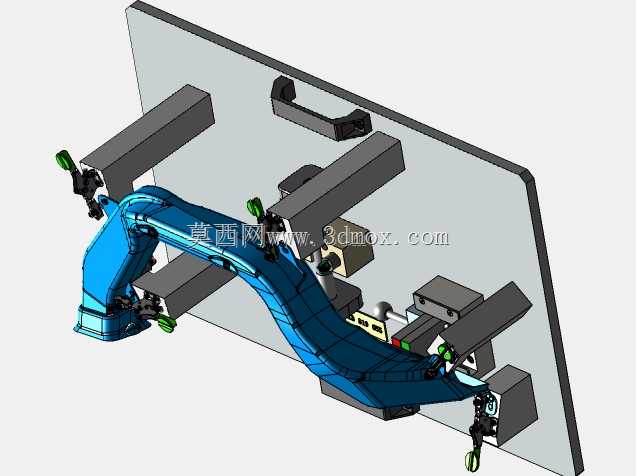

　　这套工装主要面向汽车内饰弧形饰件的生产制程尺寸检测环节，在零部件量产的首件校验、制程抽检、终检全流程中使用，替代传统手工划线、通用量具多点测量的低效作业方式，将单工件的检测时长从原来的十余分钟压缩至一分钟内，同时规避人工测量时的定位偏差、读数误差问题，保障批量生产时零部件尺寸一致性。整套工装以厚重的铸铁平台作为安装基座，平台表面做精磨处理，平面度控制在0.02mm每米范围内，为所有定位、夹紧、检测元件提供统一的安装基准，避免基座形变带来的测量偏差。基座上根据被测弧形饰件的数模轮廓，设置了多组立式定位支撑柱，支撑柱的顶面高度完全匹配工件下表面的理论支撑点位置，每个支撑点都对应工件上的刚性加强筋位置，避免装夹时工件薄壁区域产生形变，

　　影响最终测量结果。夹紧元件全部采用卧式、立式搭配的快速夹钳，所有夹钳的压头位置都做了聚氨酯包胶处理，压合时不会刮伤工件的外观面，夹钳的压紧行程经过反复校核，既保证足够的夹紧力避免检测过程中工件移位，又不会因压力过大导致塑料饰件产生压痕或塑性形变。工装台面上集成了多组检测基准块与通止规放置位，检测人员无需额外寻找量具，即可直接完成工件关键安装孔位、轮廓度、装配间隙的快速校验，部分位置预留了百分表安装接口，可针对关键尺寸做高精度数值读取，满足不同精度等级的检测需求。设计过程中优先考虑了操作人员的作业动线，所有夹钳的操作手柄都朝向工装外侧的操作人员站位方向，无需探身即可完成所有夹紧、松开操作，工件取放路径上没有突出的结构干涉，

　　上下料动作顺畅无阻碍。工装的整体安装边界控制在800mm×600mm范围内，可直接放置在常规质检工作台上使用，不需要额外做地基固定，底部预留了四个螺栓安装孔，也可根据产线布局需求固定在自动化检测线的输送工位上，适配半自动化检测场景。针对被测工件的弧形大跨度结构，定位支撑点的排布经过受力仿真验证，工件放置在支撑柱上时，自身重力导致的形变控制在0.05mm以内，完全满足内饰件的尺寸检测精度要求，夹钳的夹紧力设置为每个点位50N-80N，适配PP、ABS类塑料饰件的材料特性，不会出现夹伤问题。工装侧面预留了标识铭牌安装位，可标注对应工件的型号、检测基准点编号、公差要求等信息，新员工经过简单培训即可独立完成检测操作，降低质检岗位的技能门槛。整套结构没有复杂的传动或电控元件，日常维护仅需定期清洁支撑面、给夹钳铰接点加注少量润滑脂即可，长期使用的维护成本极低，适合汽车零部件量产车间的高频率使用场景。
