型材弯曲成型加工工装结构设计

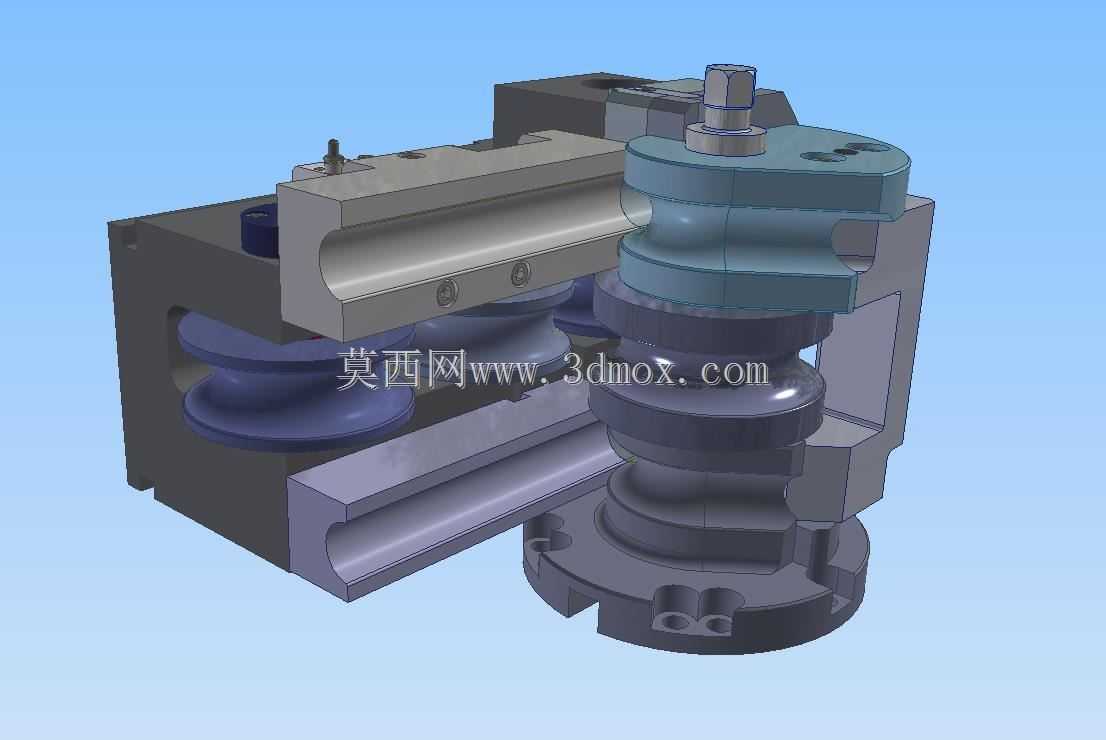

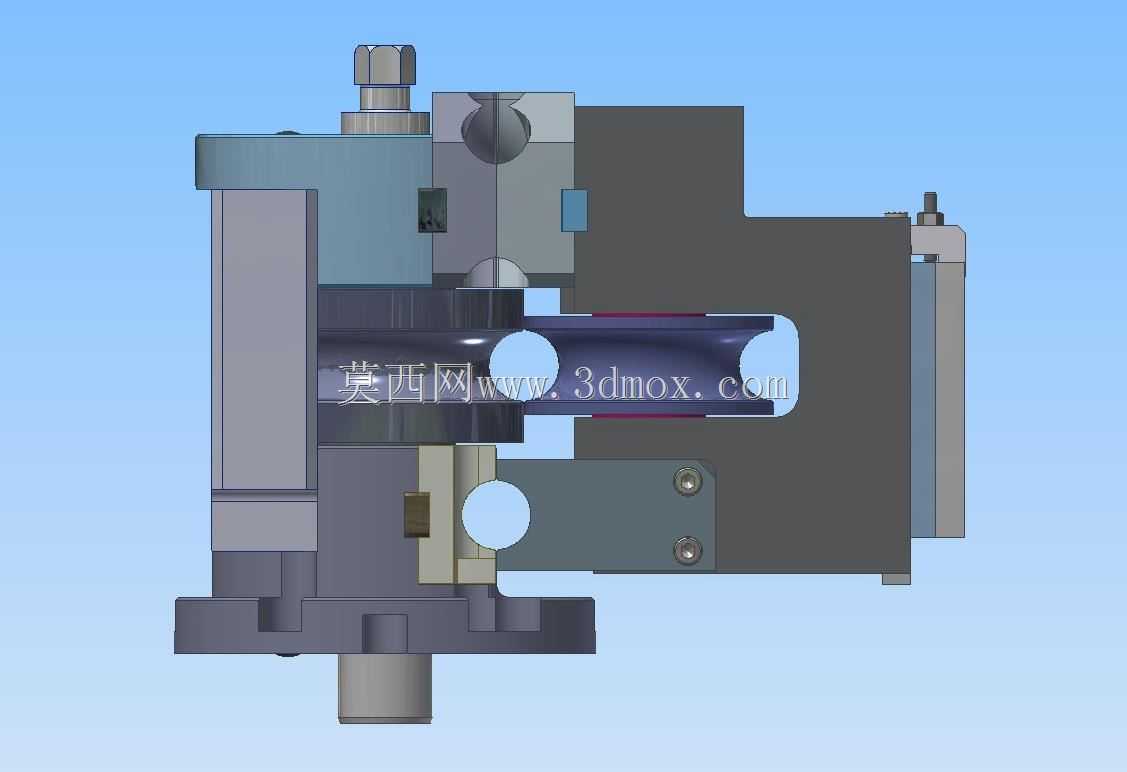

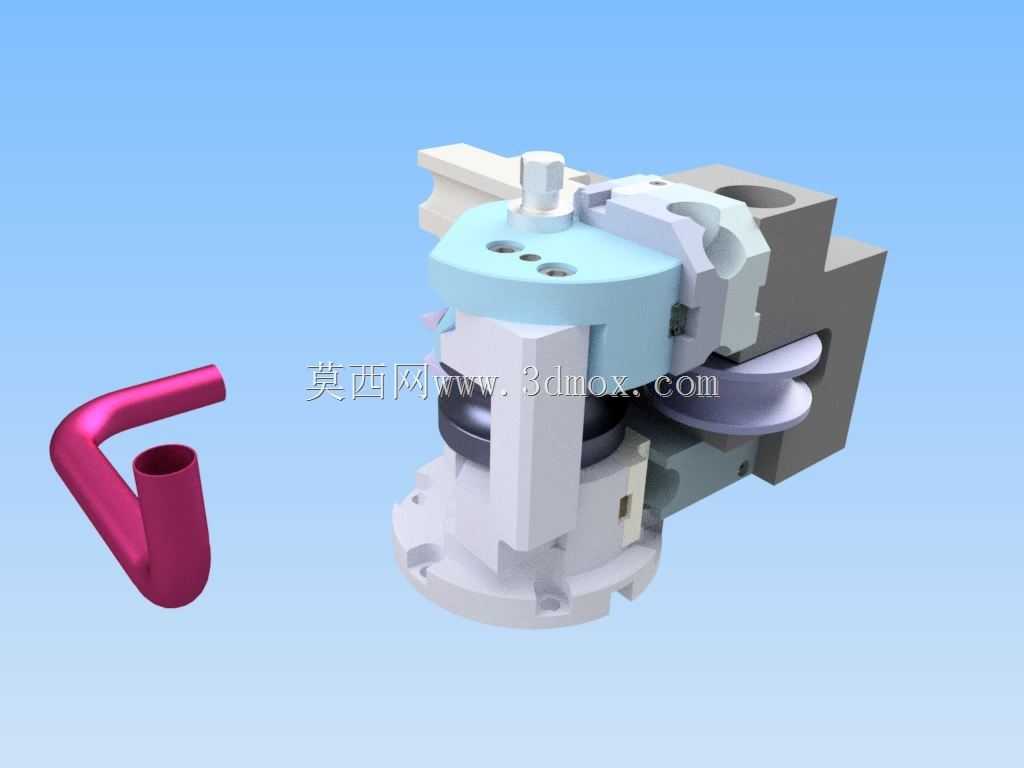

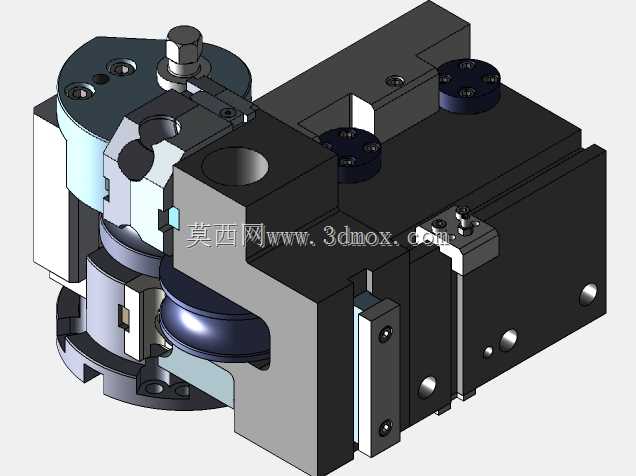

　　在金属型材加工的现场作业环节，这类弯曲工装主要适配小截面异型材、薄壁管类零件的批量冷弯成型工序，常见于五金制品加工、汽配小零件生产、家具金属构件加工的工位上，替代传统手工弯制的作业模式，解决手工弯制过程中型材截面变形、弯折角度一致性差、弯折处表面起皱的常见问题。从结构设计逻辑来看，这套工装采用模腔贴合式的成型思路，核心成型模块做了分体式拼接设计，不同弯折半径的成型轮可以快速替换，不需要整体拆卸工装基座，适配多规格型材的弯折需求，日常换型时间能压缩到十分钟以内，适配中小批量多品种的加工节奏。工装的基座部分采用了带定位销孔的安装法兰结构，安装边界上预留了四个沉头固定孔，可以直接固定在常规台式压力机的工作台面，

　　或者配套小型液压站做独立工位使用，整体安装面的平面度设计要求控制在0.02mm以内，避免安装倾斜导致成型过程中型材出现侧向偏移。成型接触的工作面做了圆弧过渡处理，和型材接触的型腔表面粗糙度要求达到Ra1.6，减少弯折过程中对型材表面的划伤，尤其是针对表面做了喷涂、氧化预处理的型材，能最大程度保留表面处理层的完整性，减少后续打磨补涂的工序。从功能实现上，这套工装的夹紧模块采用了侧向楔块锁紧结构，在成型轮下压弯折的过程中，楔块会自动锁紧型材的进料端，不需要额外操作夹紧手柄，进料端的夹持力会随着成型压力的增大同步提升，避免弯折过程中型材出现窜动导致的角度偏差。成型轮的型面是根据目标型材的截面轮廓做的仿形设计，

　　弯折过程中型材整个截面都能得到均匀的支撑，不会出现薄壁管弯折处瘪塌、异型材截面扭曲的问题，常规1.5mm壁厚的小圆管、边长20mm以内的方钢、L型小角铁都能在这套工装上完成指定角度的弯折作业。设计过程中特意在成型模块的侧方预留了挡料定位块的安装槽，定位块可以根据需要的弯折长度做前后调整，不需要每次弯折都做尺寸划线，批量加工时能保证每个零件的弯折段长度一致，尺寸公差可以控制在0.5mm以内，满足常规五金构件的装配精度要求。工装的运动部件之间都设计了自润滑衬套，长期高频使用也不会出现轴孔磨损导致的间隙过大问题，日常维护只需要定期清理成型型腔里的金属碎屑，不需要频繁加注润滑油，适配车间多粉尘的作业环境。从安装尺寸来看，

　　整套工装的主体轮廓控制在200mm180mm160mm的范围内，整体重量不超过15kg，单人就能完成搬运和安装，不需要借助吊装设备，适合小型加工车间灵活调整工位布局的需求。进料端做了导向喇叭口设计，型材插入时不需要精准对位就能顺利进入夹持型腔，减少上料的辅助时间，提升单工位的作业效率。和传统的整体式弯管模具相比，这套分体结构的工装易损件只有和型材直接接触的成型镶块，镶块采用合金工具钢淬火处理，使用寿命是普通普通碳钢模具的3倍以上，镶块磨损后只需要单独更换对应位置的镶块，不需要更换整套工装，能降低长期使用的备件成本。在实际使用场景中，这类工装除了适配常规的金属型材弯折，更换对应型面的镶块之后，也可以完成小直径塑料型材、铝型材的冷弯作业，只需要调整对应的成型压力参数，就能避免硬度过低的型材出现弯折开裂的问题。工装的基座上还预留了刻度标识，调整弯折角度时可以直接参照刻度调整成型轮的下压行程，不需要每次试弯调整参数，对于操作人员的技能要求更低，新员工经过简单培训就能独立操作，减少对熟练技工的依赖。
