多工位同步压紧式铣削加工夹具结构

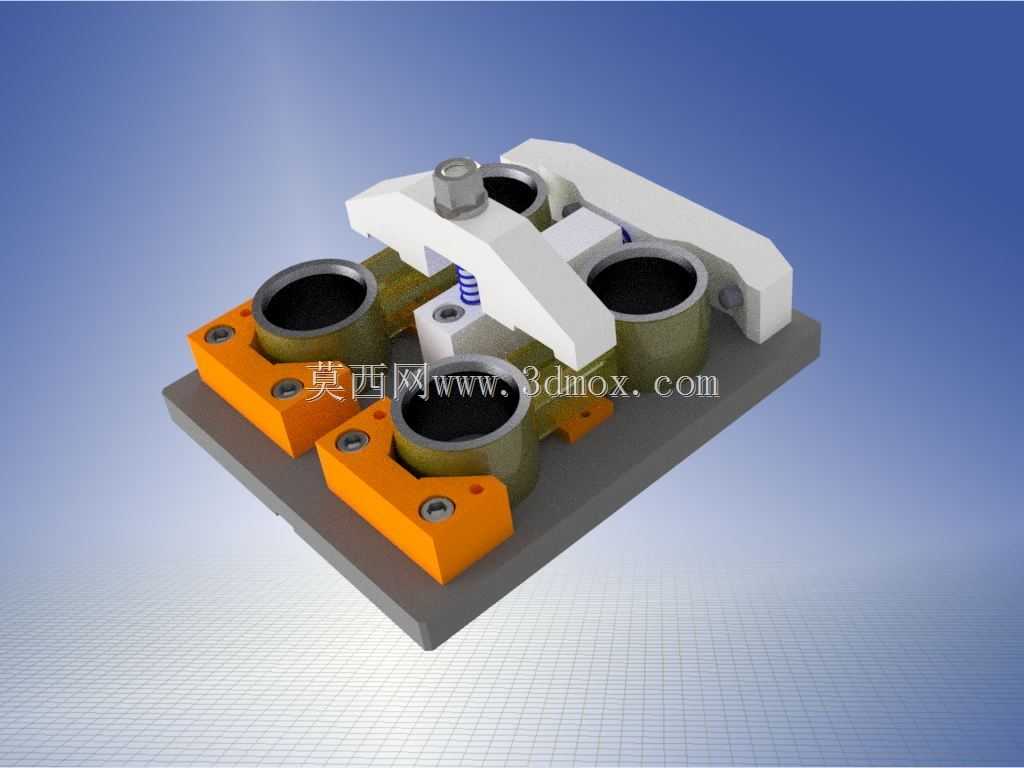

　　在中小批量轴套类、短圆柱类零件的铣削加工场景中，这类多工位同步压紧夹具的应用十分普遍，常见于立式铣床、小型加工中心的工序加工环节，用来解决同批次多个工件快速装夹、定位一致性差的问题。整套夹具以矩形钢制底座作为安装基体，底座上预留了与机床工作台T型槽匹配的安装孔位，安装时可通过T型螺栓直接固定在机床工作台上，底座的平面度、平行度公差均按机加工工装的常规精度要求设计，保证装夹后工件的定位基准与机床进给方向的平行度符合加工要求。

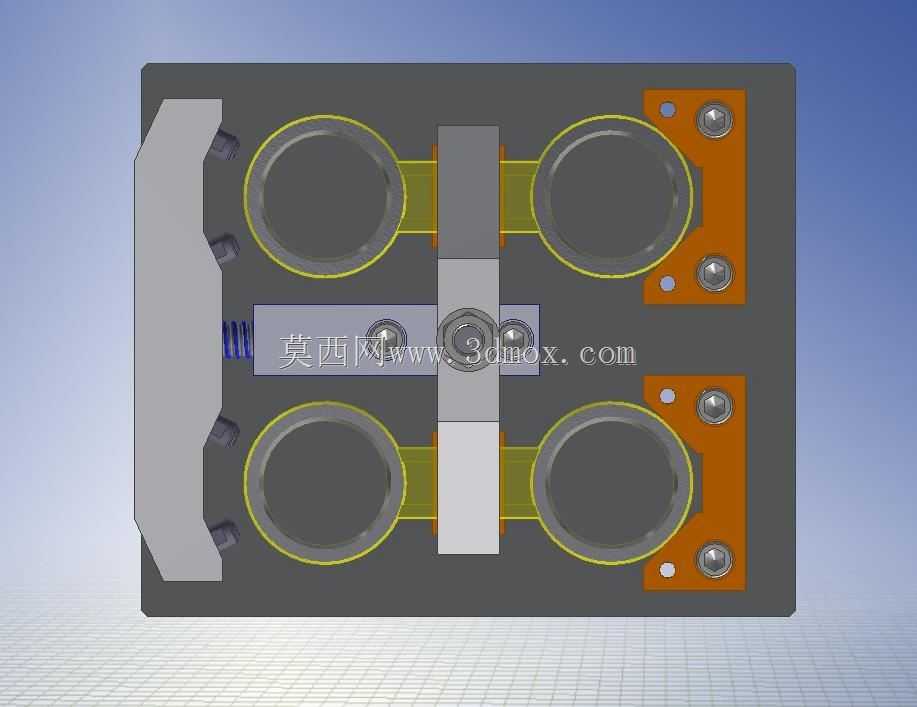

　　定位部分采用了分体式橙色定位块结构，每个定位块对应一个工件安装位，定位块上加工有与工件外圆匹配的V型定位面，四个定位工位呈两列对称排布，可同时装夹四个同规格工件，大幅减少单件装夹的辅助时间。定位块通过内六角螺栓固定在底座上，定位块与底座的结合面设置了定位销孔，更换不同规格工件时，只需更换对应尺寸的定位块即可快速适配，无需重新调整整套夹具的安装基准，适配性较强。

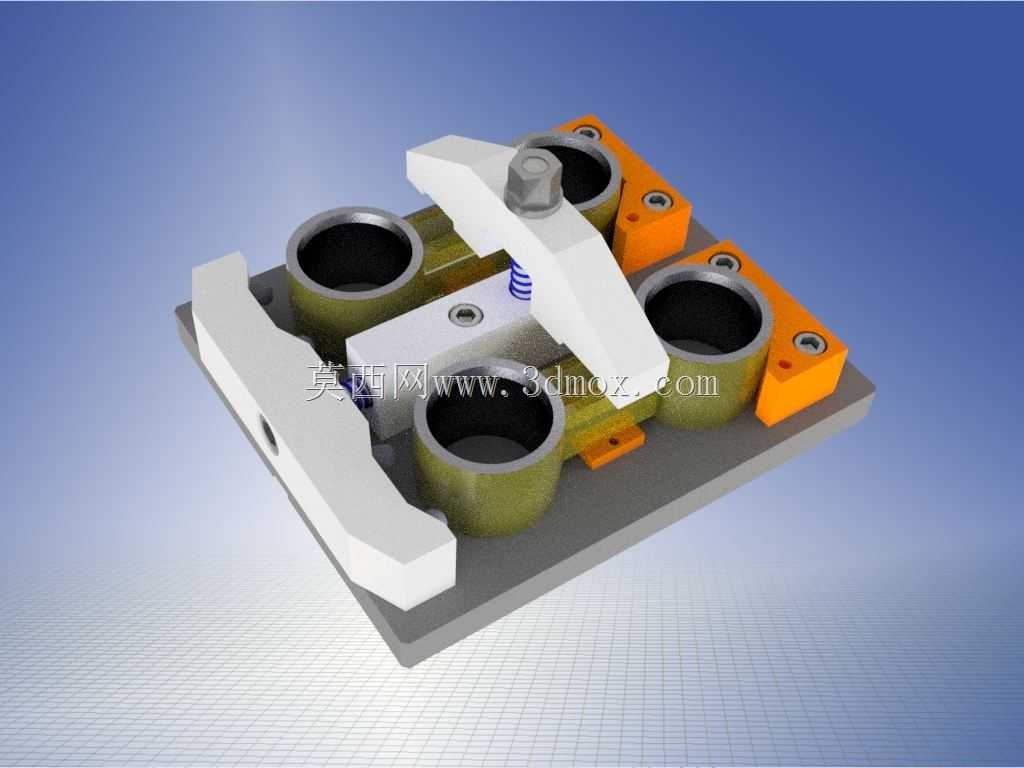

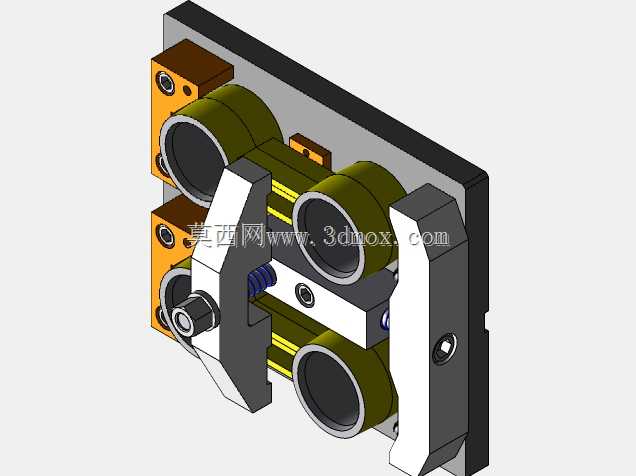

　　压紧机构采用了桥式同步压紧结构，白色的拱形压架横跨在两列工件上方，压架中部设置了压紧螺栓与弹簧复位结构，拧紧中部的压紧螺母时，压架两端会同步压在四个工件的上端面，实现一次操作完成四个工件的压紧动作，松开螺母时弹簧会自动将压架顶起，方便快速取放工件。压架与底座之间设置了铰接式支撑臂，压架开合时绕支撑臂的铰接轴转动，避免压紧过程中压架偏移导致的压紧力不均问题，每个压紧接触点都做了圆弧过渡处理，防止压伤工件已加工表面。

　　从设计思路来看，这套夹具优先考虑了装夹效率与定位可靠性的平衡，没有采用复杂的液压、气动压紧结构，纯机械压紧的结构维护成本低，适合小型加工车间的日常生产使用。夹具的整体外形尺寸紧凑，不会占用过多机床工作台的行程空间，安装后刀具的走刀路径不会与夹具结构产生干涉，铣削加工时刀具可依次对四个工位的工件进行平面、槽位等特征的加工，一次走刀即可完成多件加工，有效提升机床的加工效率。

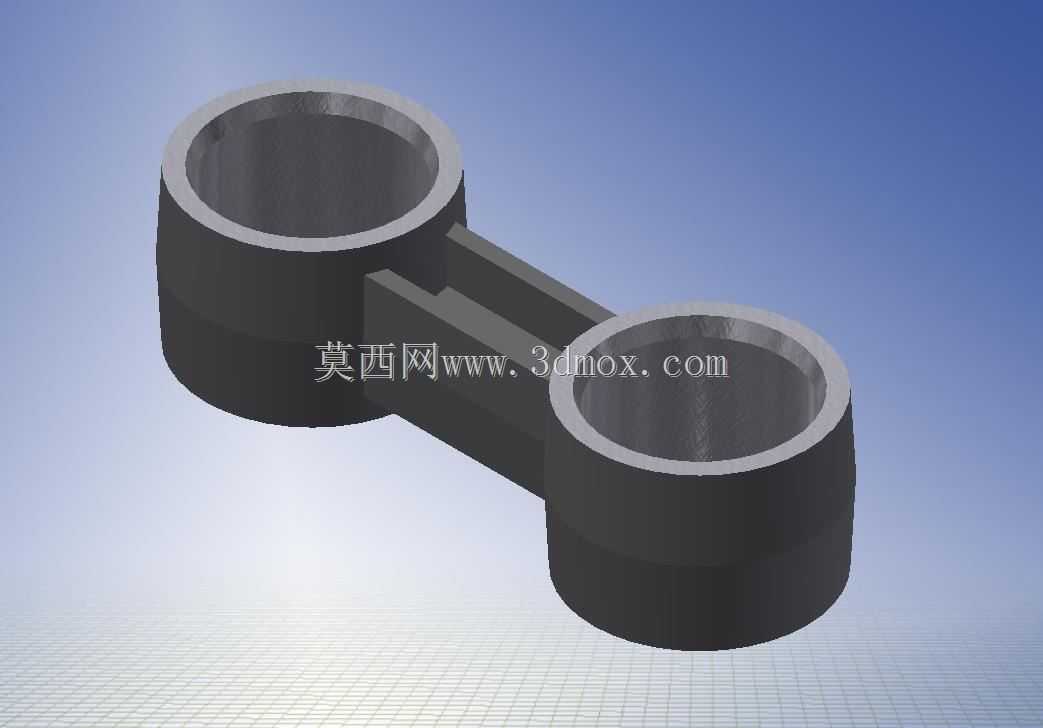

　　在实际使用中，这套夹具主要针对外圆直径在一定范围内的短轴、轴套类零件，工件安装时直接放置在V型定位块上，依靠V型面自动对中，无需额外找正，压紧力通过压架均匀分布在每个工件上，可承受铣削过程中的切削冲击力，避免工件在加工过程中出现移位、振动的问题。定位块的高度经过专门设计，保证工件加工部位高出定位块上表面，防止铣削过程中刀具切削到定位块，延长夹具的使用寿命。压架的压紧行程通过中部螺栓的长度控制，适配不同高度的同直径工件时，只需调整螺栓的伸出长度即可，无需更换压架部件。

　　整套夹具的结构没有冗余设计，所有零部件都采用常见的标准件与机加工件制作，加工难度低，后期维护更换配件十分方便，对于常年承接小批量轴类零件铣削加工的车间来说，这类夹具是实用性极强的工装配置，能在保证加工精度的前提下，大幅降低操作人员的装夹劳动强度，减少单件加工的辅助时间占比，间接提升设备的实际加工产能。
