压力机用金属型材弯曲成型工装结构

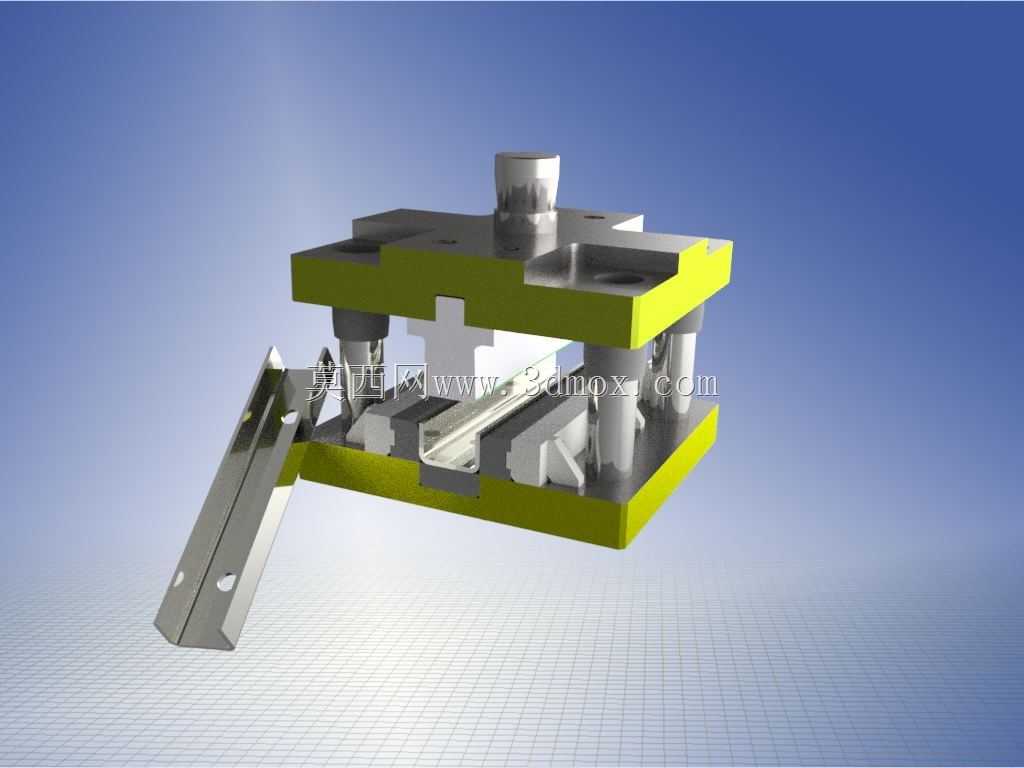

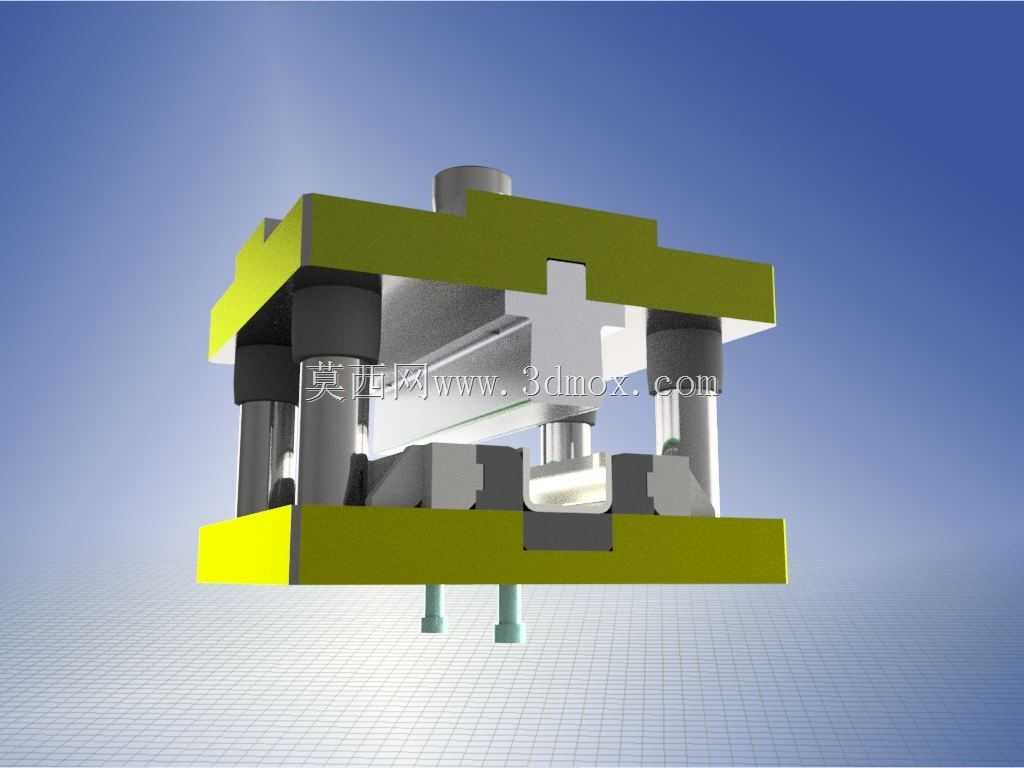

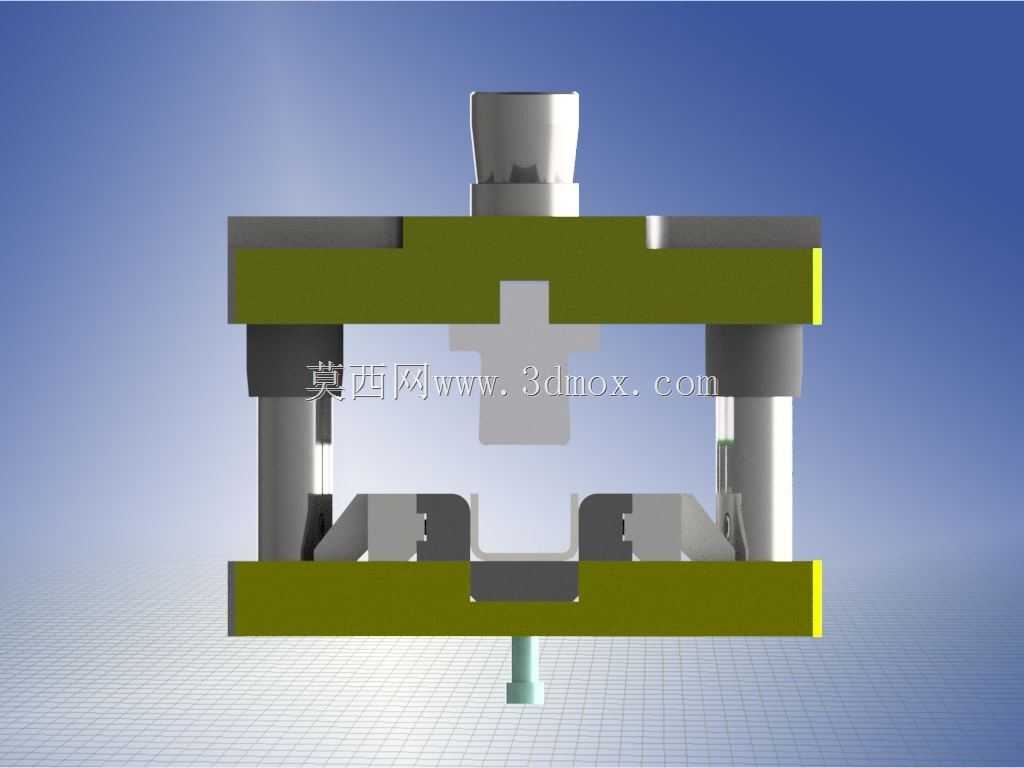

　　在五金冲压、钣金加工的生产场景里，这类适配常规开式压力机的弯曲工装，主要承担薄金属长条型材的折弯成型工序，常见于门窗五金配件、家电金属支架、小型钢结构连接件的批量加工环节，相比通用折弯机的通用夹具，这类专用工装能针对特定截面的型材实现一次成型，避免多道折弯带来的累积误差，也能减少型材表面的压伤划痕，适配大批量连续生产的节拍要求。整套工装采用上下模分体式结构设计，上模部分通过模柄直接与压力机滑块连接，模柄的直径尺寸适配市面多数16吨-40吨开式可倾压力机的滑块安装孔，安装时无需额外加装转换法兰，直接锁紧滑块的紧固螺栓即可完成固定，上模的成型凸模采用整体式合金钢加工，成型面做了抛光处理，减少折弯过程中与型材表面的摩擦阻力，

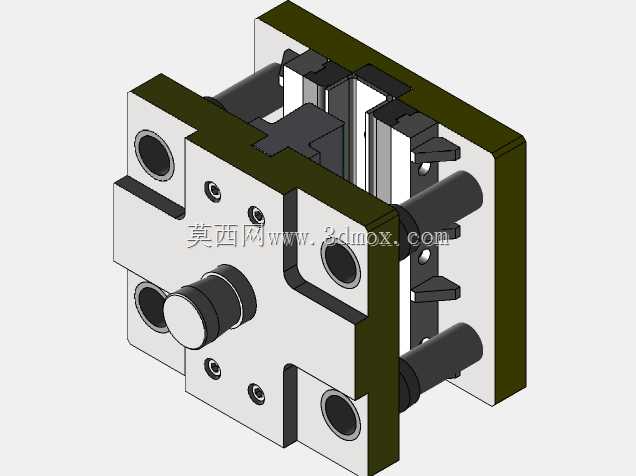

　　避免型材表面出现拉毛缺陷。下模部分通过下模座的T型槽螺栓与压力机工作台面固定，工作台面的安装边界预留了足够的螺栓穿装空间，适配不同台面尺寸的常规压力机，下模的成型凹模采用镶拼式结构，不同折弯角度的镶块可以单独更换，当加工不同折弯角度的同类型材时，无需更换整套下模，只需要更换对应成型镶块即可，大幅降低工装的改造成本与换型时间。工装的导向部分采用四根独立导柱配合导套的结构，导柱分布在下模座的四个角位，导套压装在上模座对应的安装孔内，合模过程中导柱先进入导套完成导向，避免上下模出现错位，保证折弯成型的尺寸精度，导柱的长度设计充分考虑了压力机的最大开模行程，在滑块到达上死点时，导柱依然有足够的长度留在导套内，不会出现导柱脱套的情况，

　　保证连续冲压过程中的导向可靠性。成型工位的定位结构采用侧面可调定位块，定位块可以根据型材的进料长度调整位置，调整时松开锁紧螺栓即可滑动定位块，对准刻度后锁紧即可完成定位，针对不同长度的型材折弯需求，不需要额外制作定位工装，直接调整现有定位块即可满足要求，定位块的接触端面做了淬火处理，长期与型材端面接触不会出现磨损凹陷，保证定位精度的长期稳定。从实际生产的使用反馈来看，这类弯曲工装在单次冲压行程内即可完成型材的90度折弯成型，成型后的型材折弯处圆角均匀，没有明显的褶皱或者开裂缺陷，针对厚度1mm-3mm的冷轧钢型材、铝合金型材都有较好的适配性，当加工铝合金型材时，只需要在成型面粘贴一层薄的聚氨酯保护膜，即可避免铝型材表面出现压痕。

　　整套工装的闭合高度设计在220mm-280mm的调节范围内，适配不同装模高度的压力机，安装时只需要调整压力机的连杆长度，即可匹配工装的闭合高度，不需要额外加装垫板。上模座与下模座都采用45号钢调质处理，整体刚性充足，在连续冲压过程中不会出现模座变形的情况，成型凸模与凹模镶块都采用Cr12MoV合金钢淬火处理，硬度达到HRC58-62，长期冲压生产的磨损量极小，正常维护情况下可以完成数十万次的冲压成型，不需要频繁更换成型零件。工装的卸料结构采用内置弹性卸料块，折弯完成后滑块回程时，卸料块在弹簧的弹力作用下将卡在凸模上的型材推出，避免型材粘在上模上影响后续进料，弹簧的弹力可以通过尾部的调节螺栓调整，针对不同厚度、不同材质的型材，可以调整合适的卸料力，既保证卸料顺畅，也不会因为弹力过大导致型材出现变形。在实际生产线的布局中，这类工装可以搭配自动送料架实现连续自动化生产，送料架将长条型材按照设定的步距送入工装定位位置，压力机自动完成冲压折弯，成型后的工件顺着下模的斜面滑落到接料盒内，整个过程不需要人工手动进料，大幅提升生产效率，也避免人工操作带来的安全风险。针对部分有特殊折弯角度要求的生产需求，只需要更换对应角度的凸模与凹模镶块，就可以快速完成工装的换型，换型过程不需要拆卸模座与导柱导套结构，只需要松开成型零件的紧固螺栓即可完成更换，单次换型时间可以控制在15分钟以内，适配多品种小批量的柔性生产需求。
