钣金件加工定位用测量夹具结构

　　在精密钣金零部件的批量生产环节，机加工完成后的尺寸形位公差检测，一直是产线品控环节效率瓶颈的集中点——传统手工依托平台、高度尺、百分表的逐点测量方式，不仅需要操作工人具备足够的识图与检具使用经验，单次装夹找正的时间往往超过测量本身的耗时，遇到带异形折弯、多组安装孔位的结构件时，多次装夹带来的累积误差还容易导致误判，把合格件错判为不良品，或是让超差件流到下游装配环节，造成后续整机组装时的配修返工。这套测量夹具的设计，正是针对这类异形钣金件的快速检测需求开发，核心思路是通过基准统一的定位结构，把工件需要检测的所有形位公差基准，和夹具的安装基准完全重合，省去每次检测前的找正步骤，让操作人员只需要完成工件的放置与夹紧，

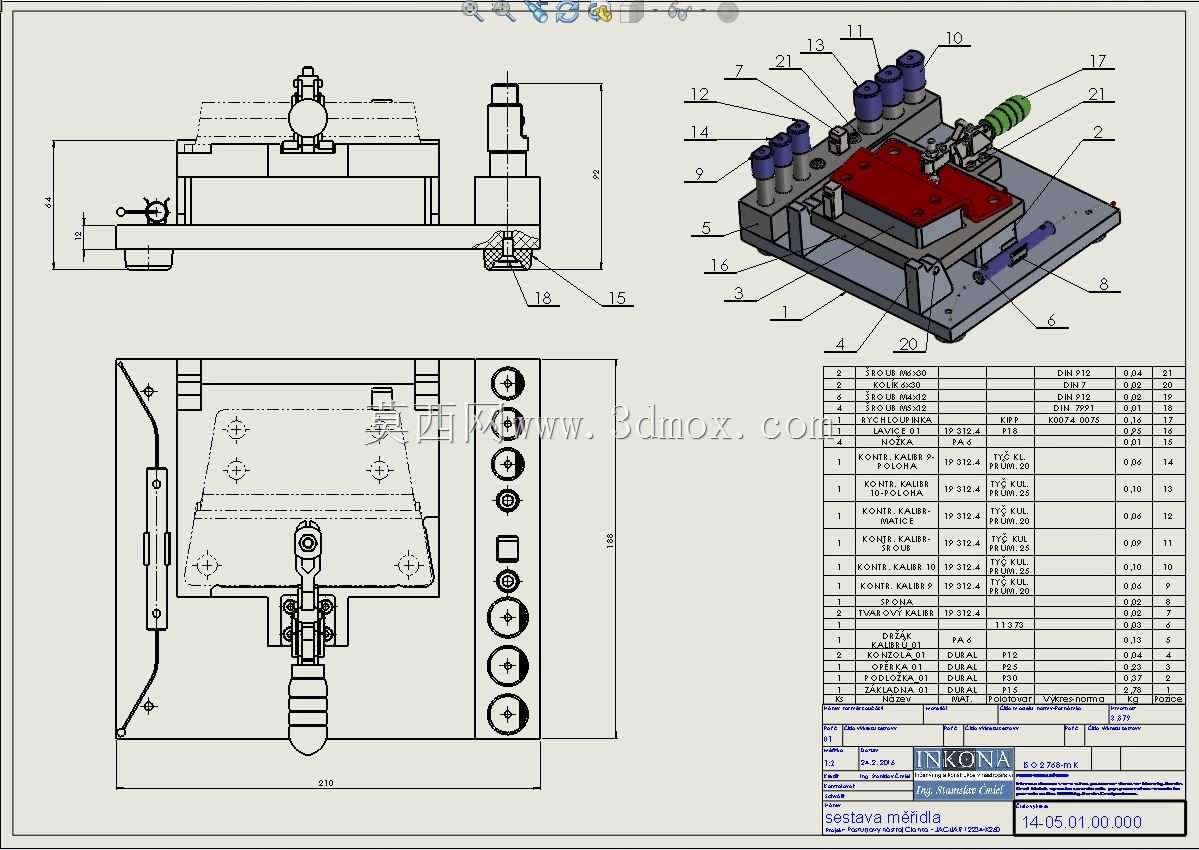

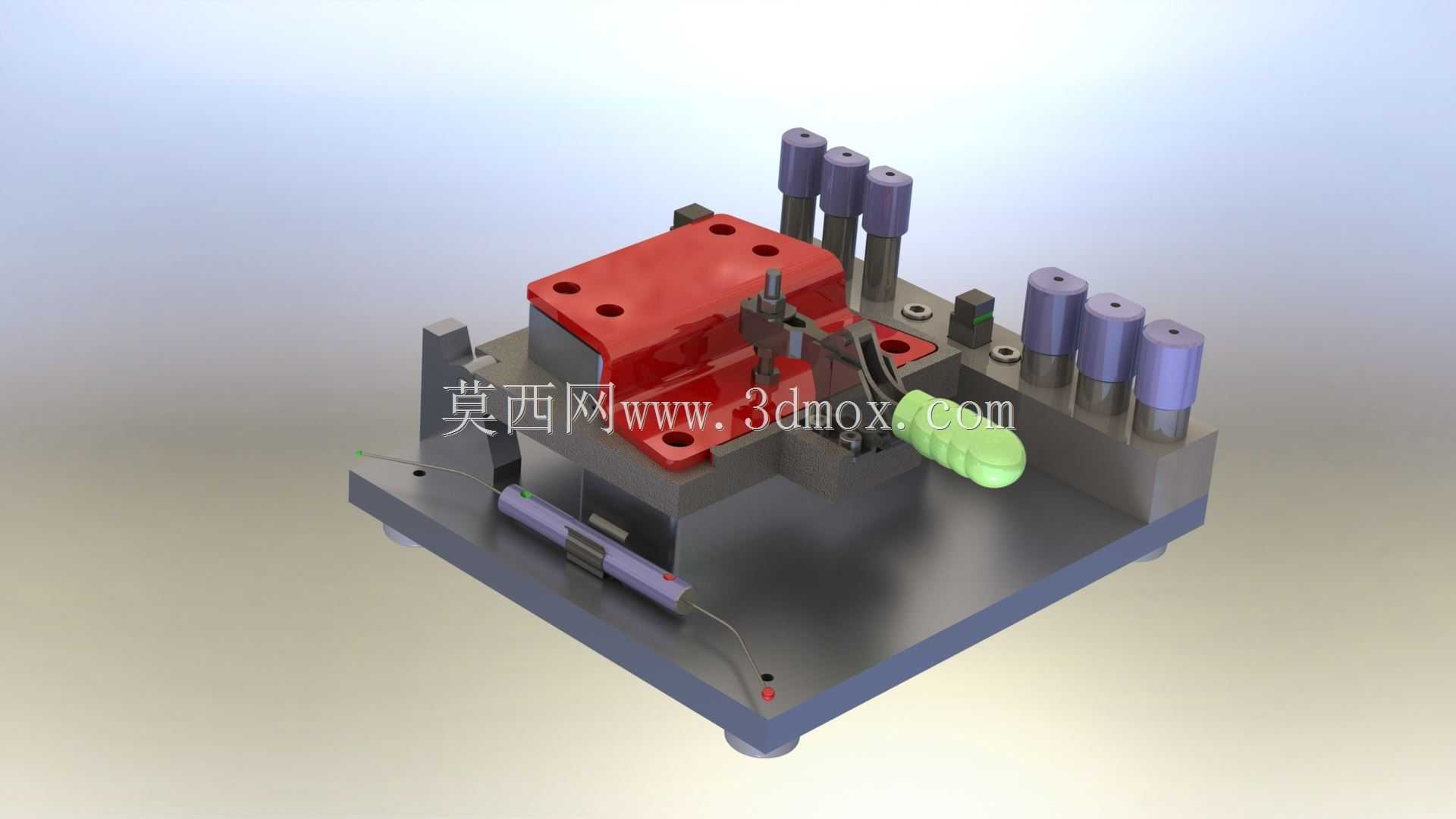

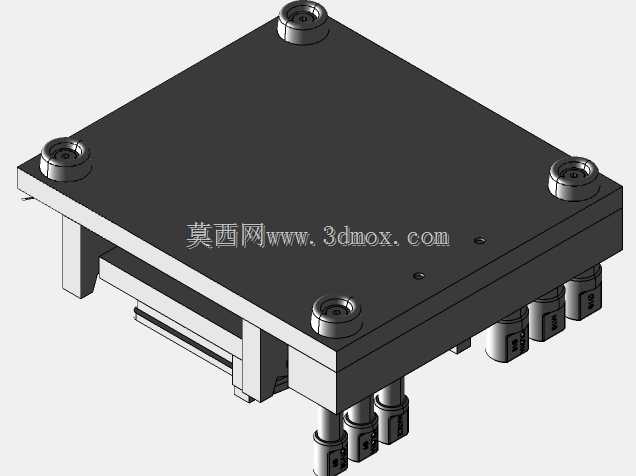

　　就能直接配合量表或者三测头完成所有点位的尺寸采集。从结构布局来看，整套夹具以一块经过平磨处理的方形底板作为安装基座，底板的底面设置了四个可调支撑脚，能够在检测平台上快速调整水平状态，避免底板自身倾斜带来的测量系统误差；底板上的定位元件完全匹配被测钣金件的外形特征：其中红色的定位型块是核心定位基准，型面完全按照钣金件的理论外形做仿形加工，工件放置上去之后，三个方向的自由度被完全限制，不需要额外找正就能让工件的设计基准和夹具基准重合。型块周边设置了多组带紫色绝缘套筒的定位柱，这些定位柱对应工件上的预制安装孔位，一方面能在工件放置时起到预导向作用，避免工件放偏导致型面磕碰，另一方面也能作为孔位位置度检测的辅助基准，

　　检测时可以直接用塞规或者量表测量孔壁与定位柱的间隙，快速判断孔位是否超差。夹紧机构的设计充分考虑了钣金件薄壁易变形的特点，没有采用大行程的快速夹钳直接压在工件薄壁区域，而是通过分布在工件边缘的多点式压头，把夹紧力作用在工件折弯后的加强筋位置，同时每个压头的压紧力都可以通过尾部的调节螺母单独调整，避免局部压力过大导致工件产生弹性变形，影响最终的测量数据准确性。夹具上还集成了绿色手柄控制的联动锁紧机构，操作人员扳动手柄就能同步完成所有压头的锁紧与松开，不需要逐个拧紧压紧螺丝，单工件的装夹时间可以压缩到十秒以内，大幅提升批量检测的效率。考虑到实际使用场景中，检测工位可能会切换不同的测量设备，这套夹具的底板上预留了标准的槽型安装孔，

　　既可以固定在大理石检测平台上配合手工检具使用，也可以直接安装在三坐标测量机的工作台上，不需要额外制作过渡连接板；所有定位元件与底板的连接都采用销钉定位、螺丝锁紧的结构，当被测产品换型时，只需要更换对应的定位型块和定位柱，就能快速适配其他规格的钣金件检测，底座部分可以通用，降低多品种小批量生产时的夹具制作成本。在细节设计上，所有和工件接触的定位型面都做了倒角处理，避免工件取放时被锐边划伤表面涂层；定位柱的顶端做了圆弧导向，即使工件放置时有小幅偏移，也能顺着圆弧滑入正确的定位位置；底板上还预留了排屑槽，检测过程中工件带的少量铝屑、切削液可以顺着槽流到夹具外部，不会积在定位面上导致工件垫起，影响测量精度。整套夹具的外形尺寸控制在400毫米见方以内，总高度不超过200毫米，不会占用过多的检测台操作空间，操作人员在工位上就能完成工件的取放、装夹、测量全流程，不需要侧身或者抬手操作，符合检测工位的人机工程要求。
