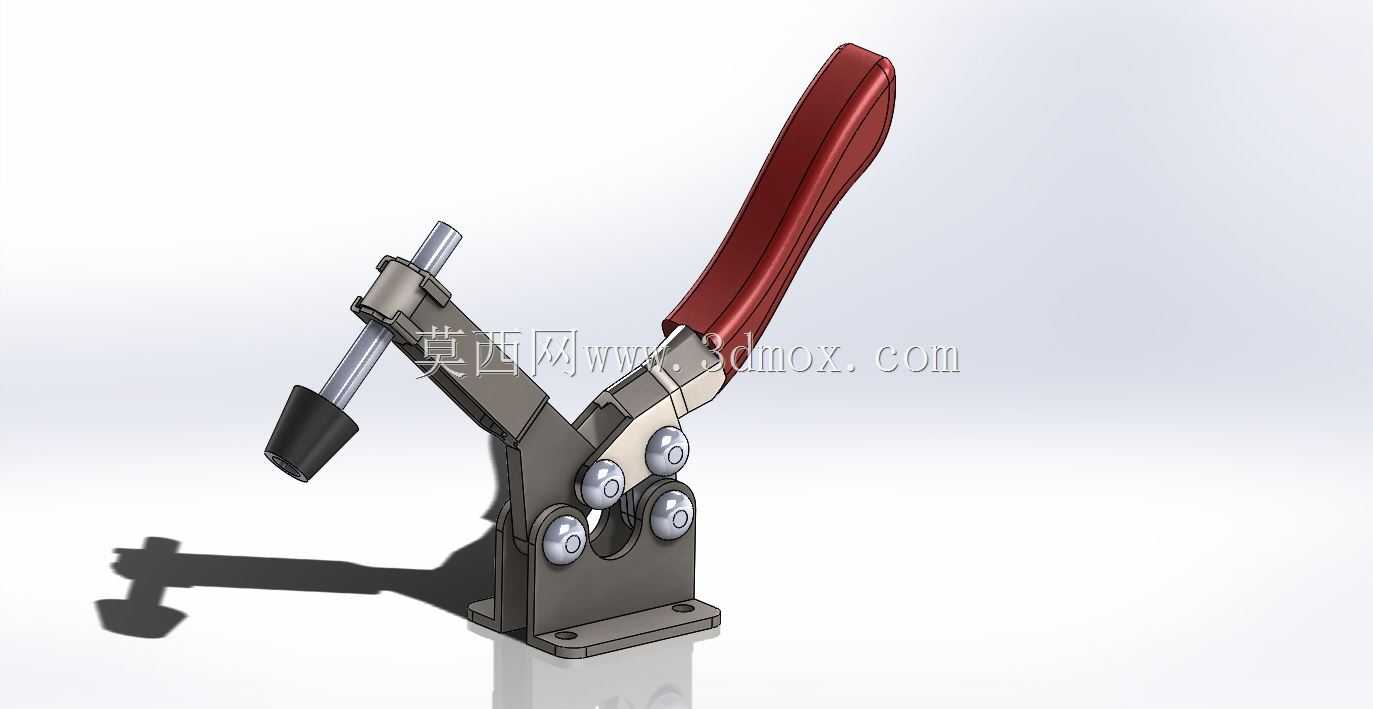

手动快速压紧式拨动夹紧工装结构

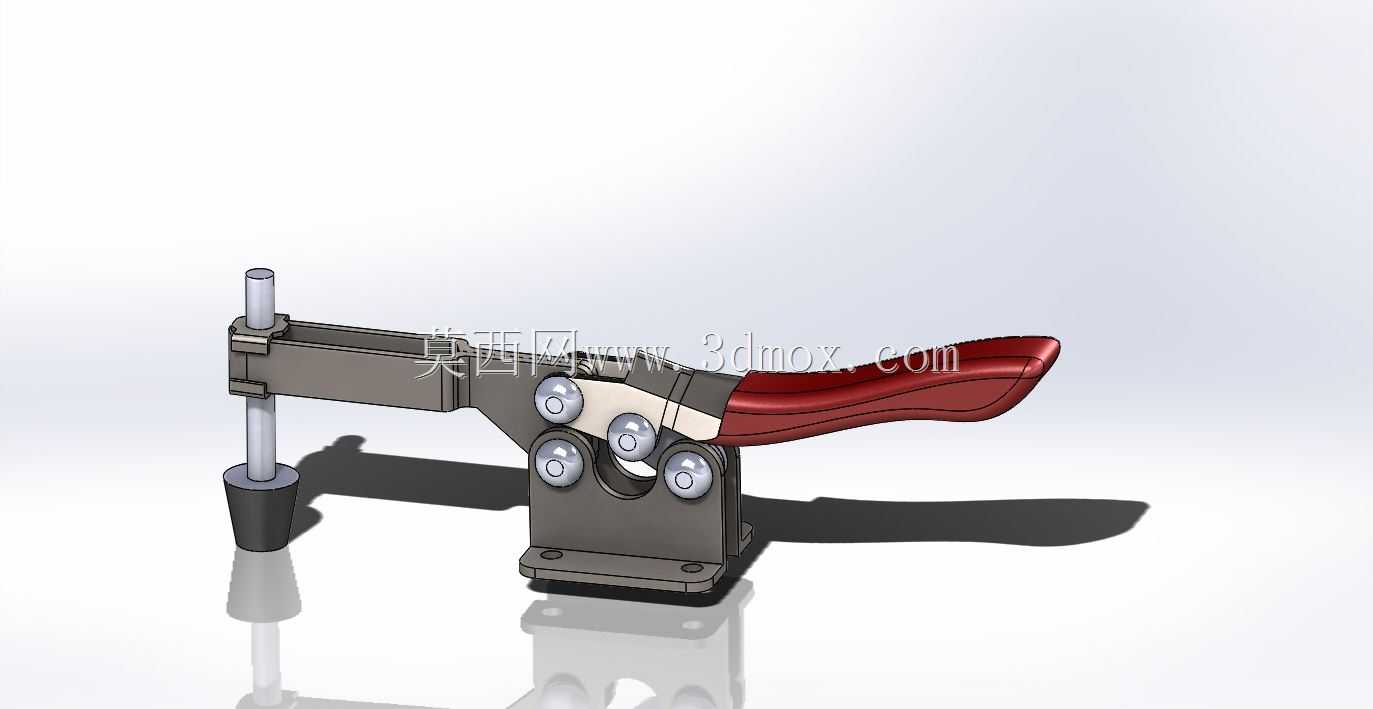

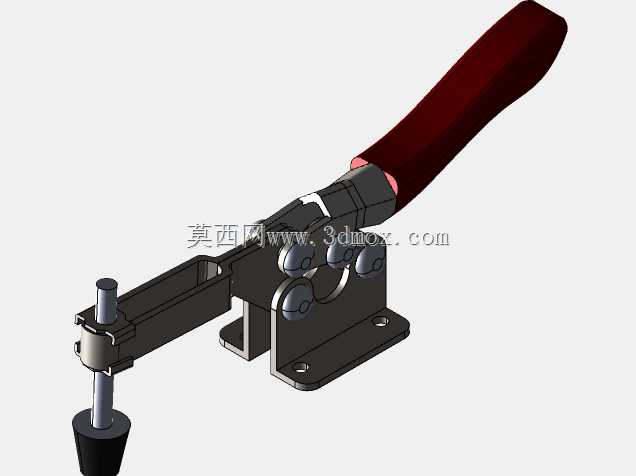

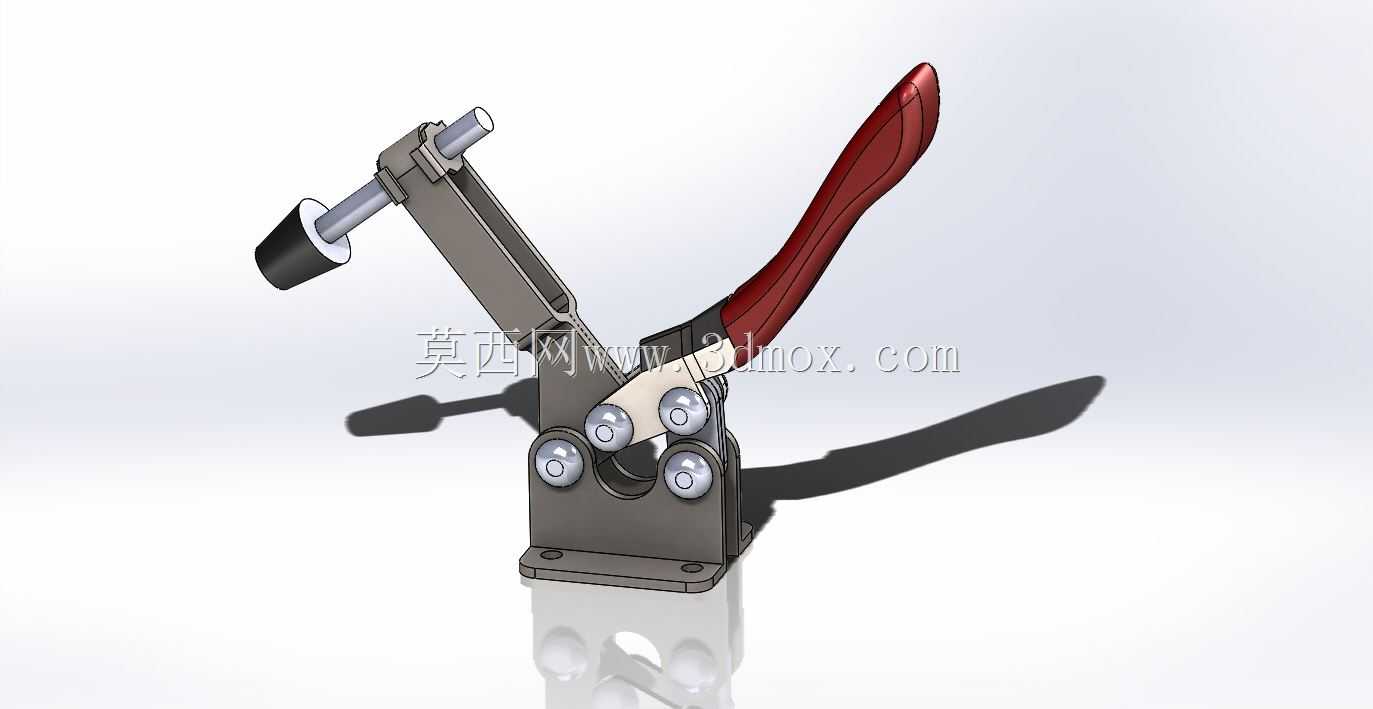

　　在机加工工位的工件装夹、装配线的部件定位、焊接工装的母材固定场景里，这类手动拨动式夹紧结构是小批量多品种生产线上的高频使用工装，相比螺栓压紧、气缸压紧的方案，它不需要外接动力源，操作动作幅度小，单次夹紧释放的动作行程仅需扳动操作手柄完成，单步操作耗时不超过两秒，能大幅降低工位操作的辅助时间占比。从结构原理来看，这套夹紧机构采用的是肘节死点锁止逻辑，当手柄扳动到夹紧终止位置时，整套连杆机构会越过力学死点，此时即便压头端受到工件的反向顶推力，机构也不会自行松脱，锁止状态的保持完全依靠机械结构的力学自锁，不需要额外的锁止销或者紧固件辅助，可靠性完全能覆盖铣削轻加工、部件压装、焊接定位这类常规工装的受力需求。

　　设计这套结构的时候，首先要确认的是压头的工作行程与开口高度，常规同规格的手动夹钳，压头的有效工作行程一般在30毫米以内，安装底座的固定孔位采用对称分布的沉头孔设计，安装时可以直接通过内六角螺栓固定在工装基板或者工作台T型槽上，不需要额外制作转接安装板，安装边界的预留尺寸只需要比底座轮廓单边多留出15毫米的操作空间即可，不会占用过多的工装台有效装夹区域。压头端采用的是橡胶包覆的金属压头，接触工件的时候不会在已加工表面留下压痕，对于表面质量要求高的铝件、喷塑件、电镀件装夹场景，这种软质压头能避免装夹损伤，不需要额外在压头处粘贴铜皮或者橡胶垫做防护。

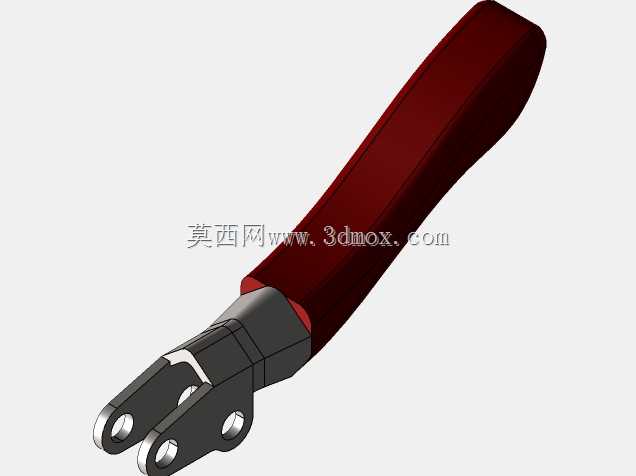

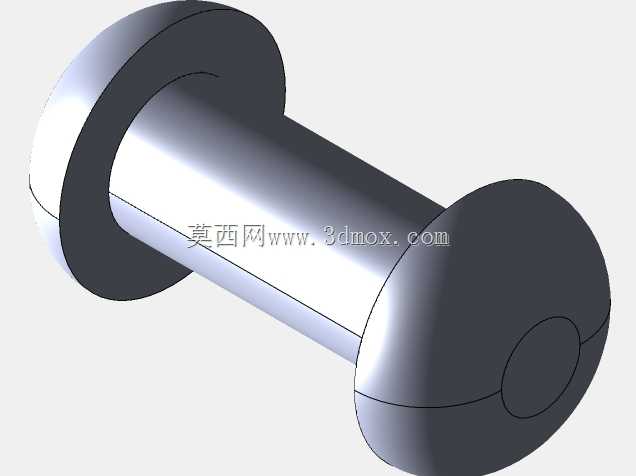

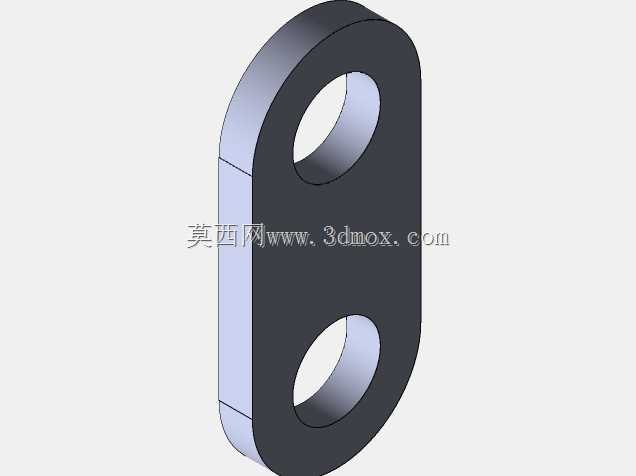

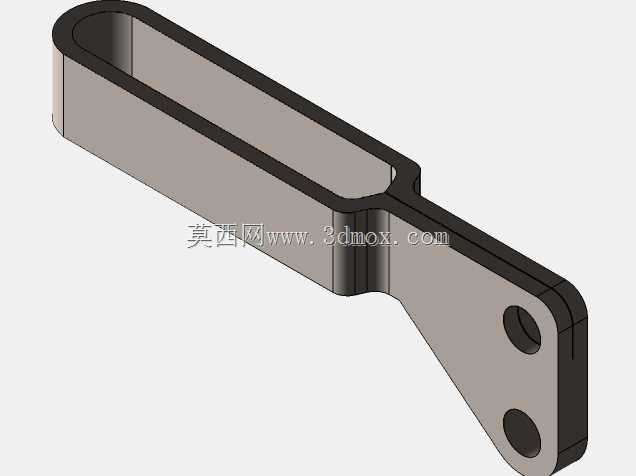

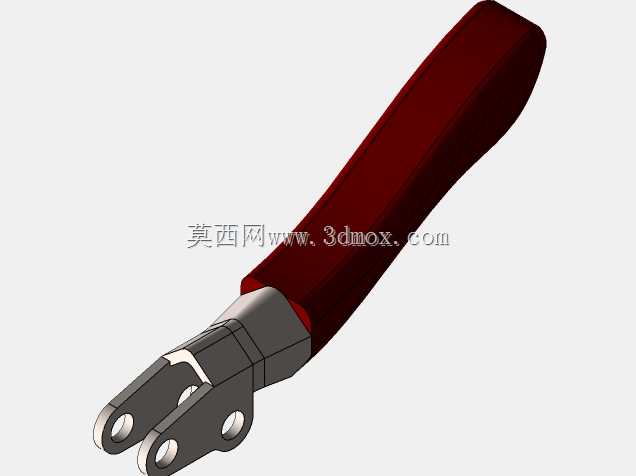

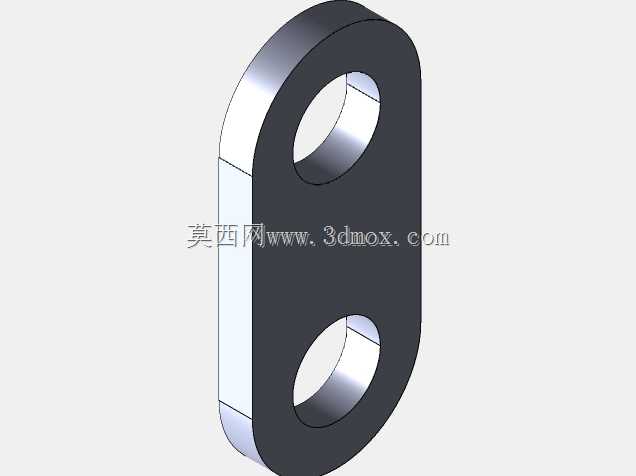

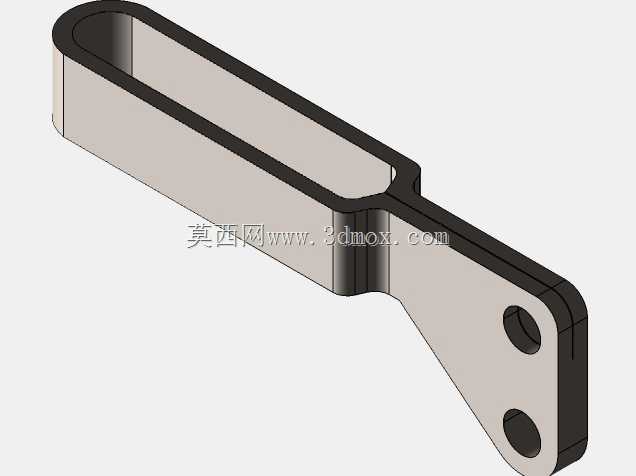

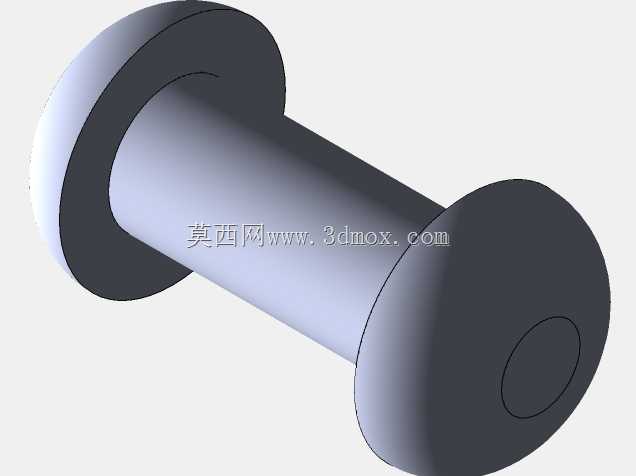

　　操作手柄采用符合人体工学的弧形曲面设计，握持位置做了加厚处理，扳动的时候手掌受力均匀，长时间重复操作也不会出现局部硌手的问题，手柄的扳动角度设置在60度左右，操作时手腕不需要做大幅度的翻转动作，符合工位操作的人机工程要求。整套机构的连杆铰接点都采用了铆接式的销轴连接，销轴与连杆孔之间预留了合理的转动间隙，同时配合铆接端头的限位，不会出现销轴脱出的问题，日常使用只需要定期在铰接点滴注少量润滑油即可，维护成本极低，没有复杂的易损件，长期使用的磨损量极小，正常工况下的使用寿命能达到数万次操作无故障。

　　在实际选型适配的时候，需要先核算工位所需的夹紧力，这类手动拨动夹紧结构的额定夹紧力一般在几十公斤力级别，完全能满足非金属件、薄壁金属件、小型机加工件的装夹需求，如果是重载切削的装夹场景则需要选用更大规格的同类型夹钳，或者搭配辅助支撑结构使用。安装时需要注意压头的压紧位置要尽量对应工件的刚性支撑点，避免压在工件的悬空薄壁位置，防止装夹变形影响加工或者装配精度。另外这套结构的底座采用平底设计，安装面的平面度要求不高，即便是普通的Q235钢板焊接工装台，只要安装位置没有明显的凸起焊渣，就能直接固定使用，不需要对安装面做额外的铣削加工，能大幅降低工装的制作成本与制作周期。

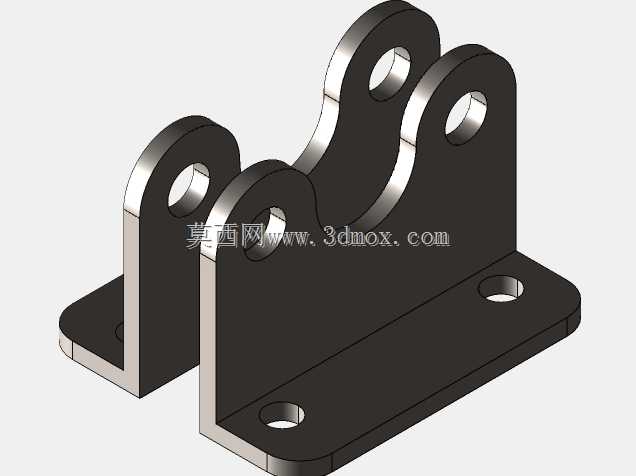

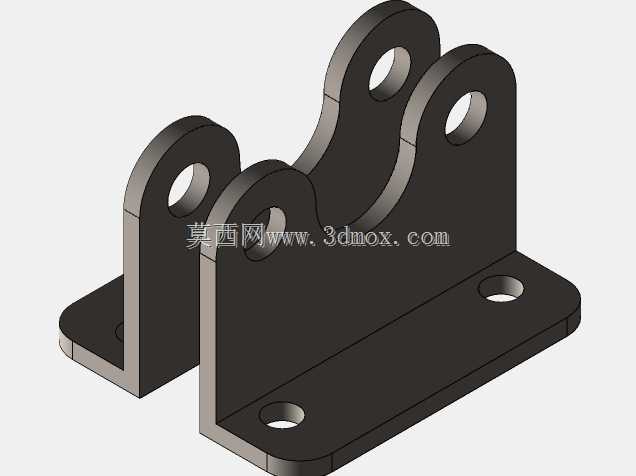

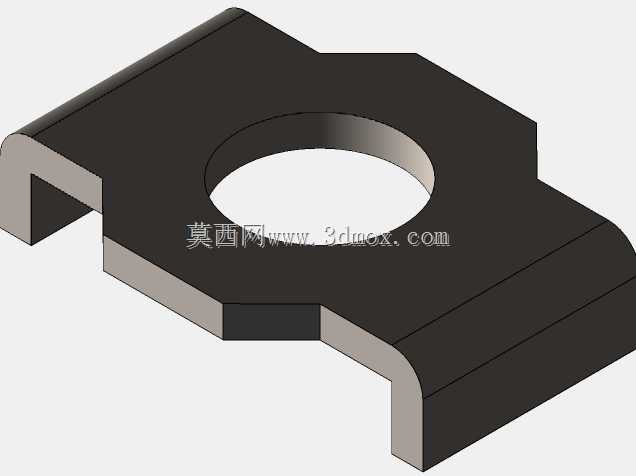

　　从结构细节来看，整套机构的所有金属结构件都采用钣金冲压与机加工结合的工艺制作，主体支架采用厚钢板冲压成型后做表面发黑处理，具备基础的防锈能力，在车间的常规温湿度环境下不会轻易出现锈蚀问题，铰接位置的销轴采用碳钢淬火处理，表面硬度高，耐磨性能好，长期反复扳动也不会出现铰接点松旷导致的夹紧精度下降问题。压头的螺杆部分采用细牙螺纹设计，可以根据工件的实际高度灵活调整压头的伸出长度，调整时只需要转动压头螺杆即可，调整到位后通过锁紧螺母锁死，不会在夹紧过程中出现压头移位的问题，适配不同高度尺寸的工件装夹需求，不需要更换压头或者额外加装垫块，通用性很强。
