商用烤箱双滚刀安装面板结构设计

　　在商用烘焙设备的结构设计体系中，烤箱腔体的前端安装面板是承载功能组件、保证腔体密封、衔接外观包覆的核心结构件，本次涉及的双滚刀位面板，主要适配700mm宽度级别的层式商用烤箱，对应单批次烘焙容量4B-7B规格的设备产品线，多用于连锁烘焙门店、中央厨房面点加工区、商超现烤档口这类高频使用场景。日常工况下，这类面板需要直面腔体内部持续的200-280℃高温烘烤，同时要承接前端滚刀组件的安装定位，还要承受开关门、组件拆装过程中的反复外力作用，对结构的形位公差、材料耐温性能、安装配合精度都有明确的工程要求。从实际使用场景来看，面板上的两个椭圆形开孔是滚刀组件的安装避让位，这类滚刀结构多用于带自动切面、面料输送功能的烤箱机型，在连续烘焙酥皮、

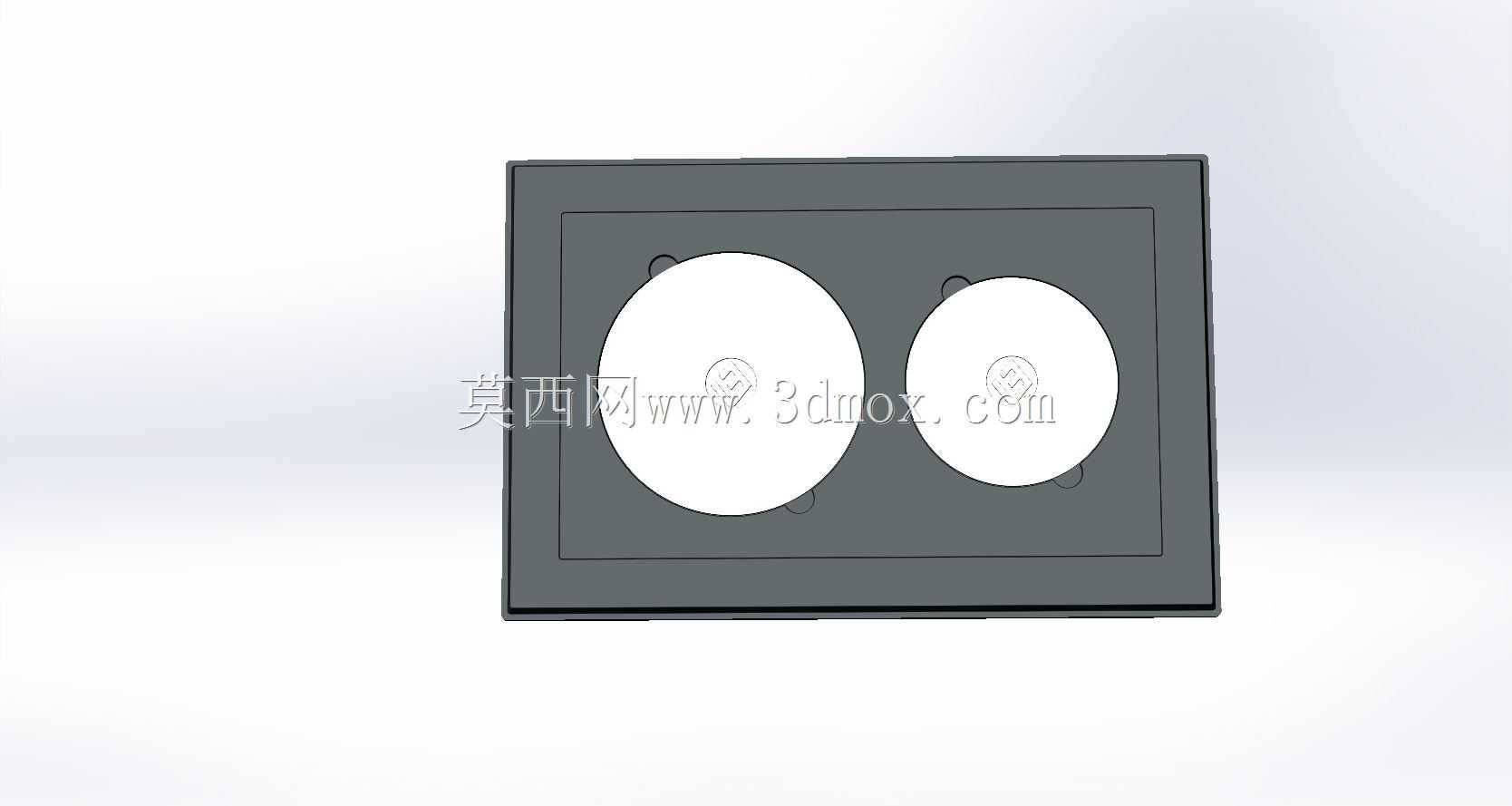

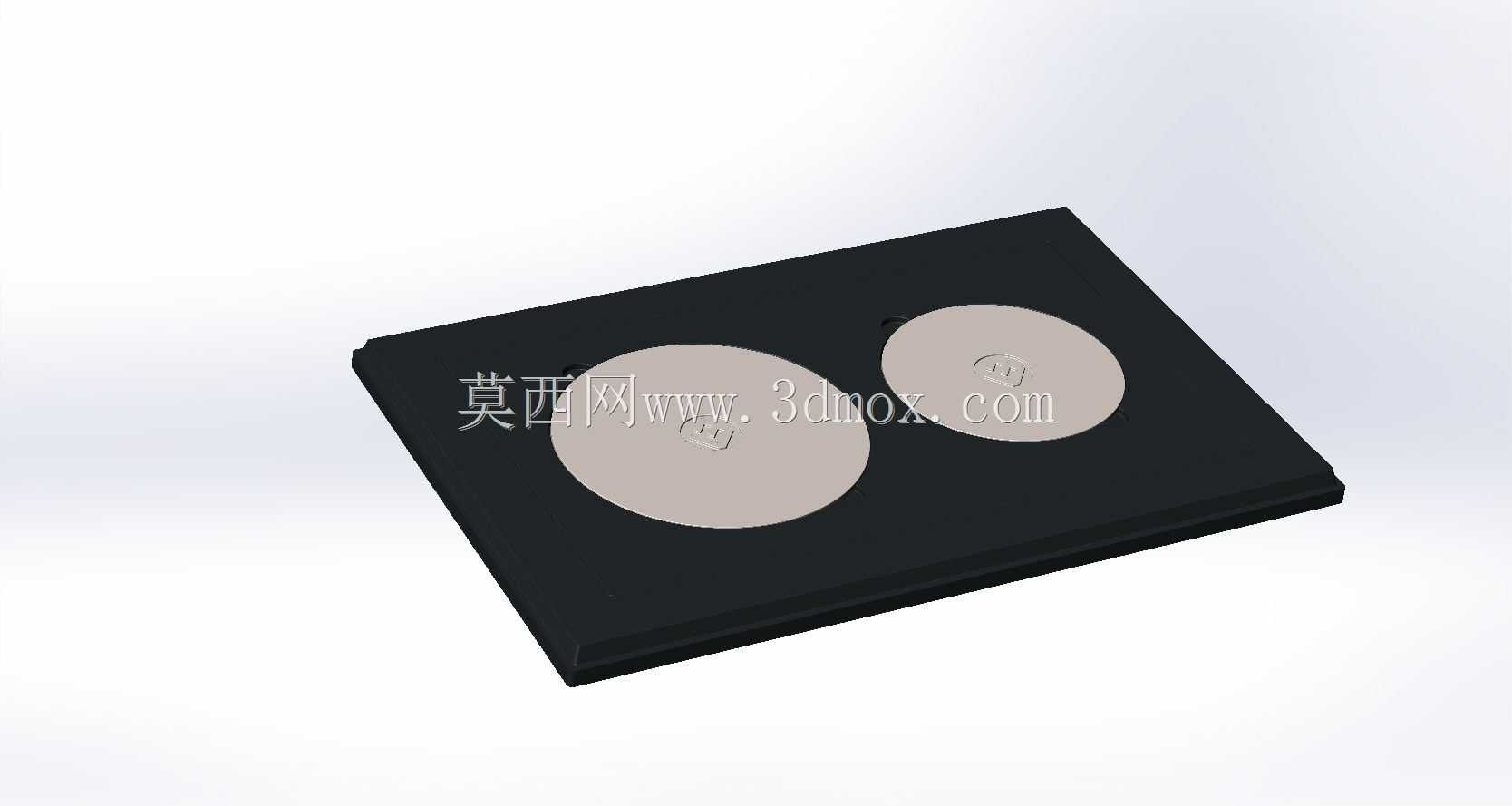

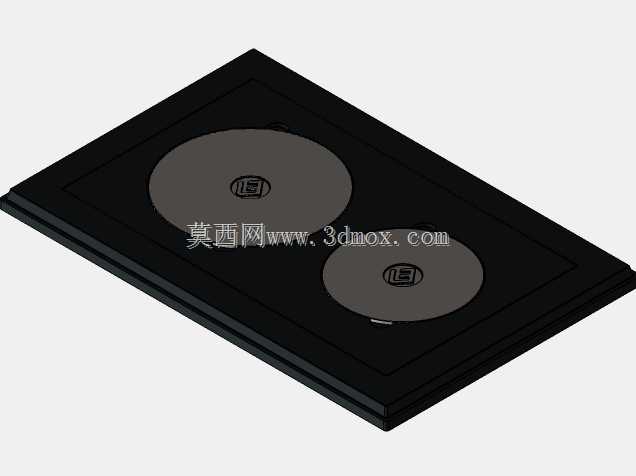

　　起层面点的产线上，滚刀组件可以完成面皮的定长裁切、纹路压印工序，面板的开孔精度直接决定滚刀运转时的同轴度，一旦开孔位置偏差超过0.5mm，就会出现滚刀卡滞、面皮裁切不齐、运转异响的问题，严重时还会导致滚刀轴承受偏载磨损，缩短核心部件的使用寿命。设计阶段首先要明确安装边界：整体面板外轮廓尺寸为700mm×460mm，采用嵌入式安装结构，面板边缘预留15mm宽度的折边，折边做R3圆角处理，既可以避免安装时划伤操作人员，也能增加面板整体的结构刚性，减少高温环境下的钣金形变。两个椭圆开孔的中心距严格匹配对应滚刀组件的轴间距，开孔边缘做5mm高度的翻边结构，翻边朝向腔体内部，一方面可以阻挡腔体内部的高温热气直接从开孔缝隙溢出，

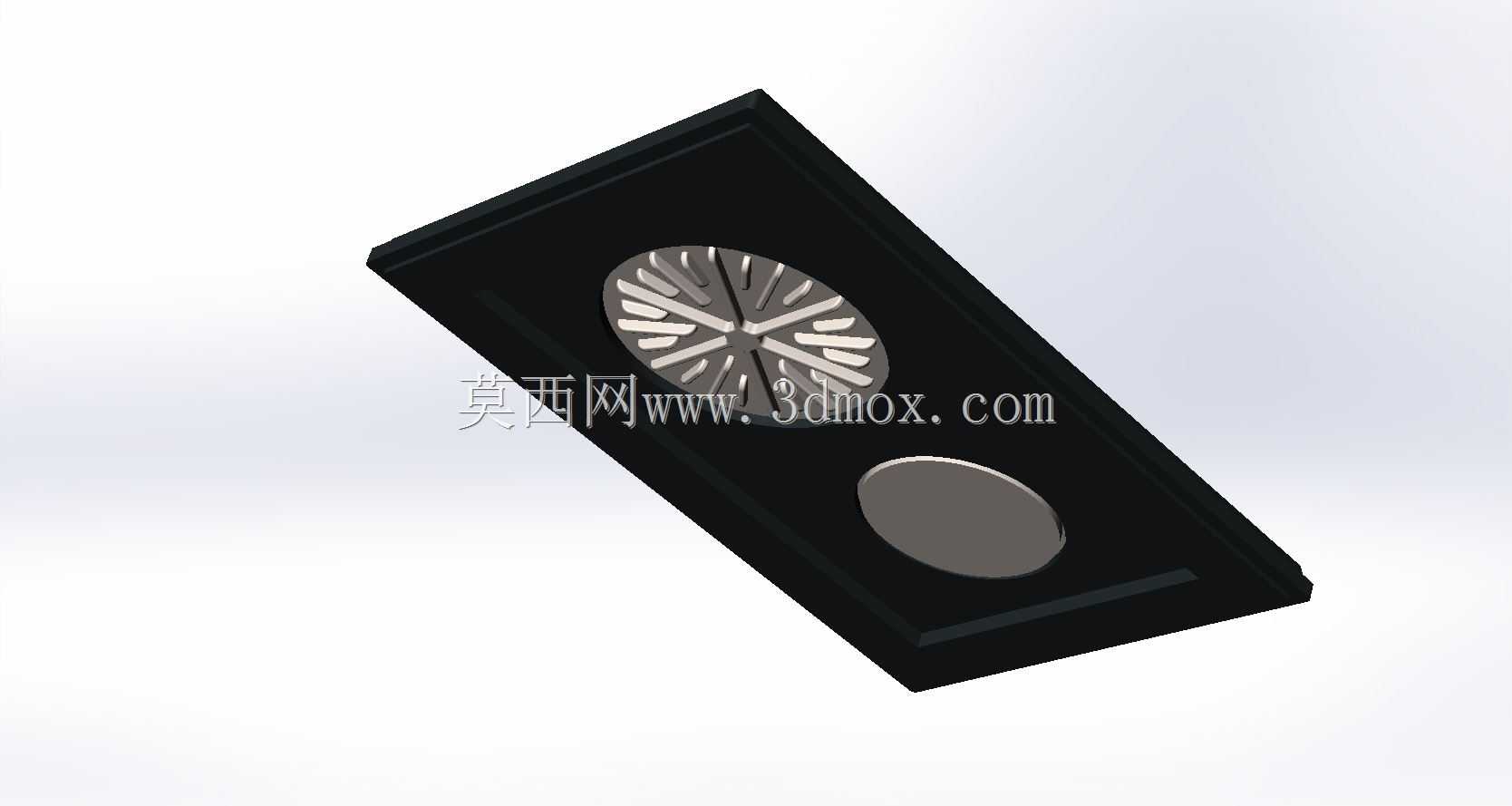

　　降低前端操作区域的环境温度，另一方面翻边结构可以作为滚刀密封件的安装定位面，配合耐高温硅橡胶密封圈实现开孔位置的动态密封，避免烘焙过程中的油烟、水汽从缝隙渗入面板前端的电气安装区域。面板本体采用1.5mm厚度的冷轧钢板冲压成型，表面做耐高温静电喷塑处理，涂层厚度控制在60-80μm，能够长期承受300℃以内的持续高温，不会出现涂层脱落、变色、鼓包的问题。面板背部设计有4个M6的焊接螺母柱，位置对应烤箱腔体前端的安装孔位，安装时不需要在面板正面打固定孔，保证正面外观的平整性，也减少了热量通过固定螺丝传导到前端包覆层的路径。两个椭圆开孔的周边设计有4个直径4.2mm的安装孔，对应滚刀组件的固定脚安装位置，孔位公差控制在±0.1mm，保证滚刀组件安装后轴系的平行度误差不超过0.2mm/m，满足高速滚切作业的精度要求。从结构强度校核的角度，面板在250℃持续加热4小时的工况下，整体平面度变形量需要控制在0.3mm以内，因此在面板背部两个开孔之间的区域，设计有横向的加强筋结构，加强筋采用冲压一体成型，高度8mm，宽度12mm，不需要额外焊接加强件，既控制了整体重量，也避免了焊接位置在高温下出现应力变形的问题。在实际装配场景中，这类面板属于烤箱前端的核心基准件，所有前端的控制组件、门体铰链、滚刀驱动组件都要以面板的安装平面为基准进行定位，因此面板的平面度、安装孔位的位置度是加工过程中的核心管控指标。不同于家用烤箱的薄面板设计，

　　商用场景下设备每天的运行时长往往超过12小时，开关门频次、组件拆装维护的频次都远高于家用场景，因此面板的折边强度、焊接螺母柱的拉拔力都有明确要求，单个M6螺母柱的拉拔力需要不低于800N，避免长期使用后出现固定位松动、面板移位的问题。另外，面板的下边缘设计有20mm高度的挡油边，朝向腔体内部倾斜5°，烘焙过程中滴落的油脂会顺着挡油边流入腔体底部的接油盘，不会顺着面板缝隙流到设备外部，减少日常清洁的工作量，也避免油脂渗漏到设备外部的电气线路上引发安全隐患。在和滚刀组件的配合设计上，开孔翻边的内径比滚刀组件的配合外径大1mm，预留高温下的热膨胀间隙，避免金属热胀冷缩导致组件卡滞，间隙位置用耐高温硅橡胶圈填充，既保证密封效果，也能吸收滚刀运转时产生的微小振动，降低整机运行的噪音水平。
