砖制烘焙设备用拱形观察窗防火门结构

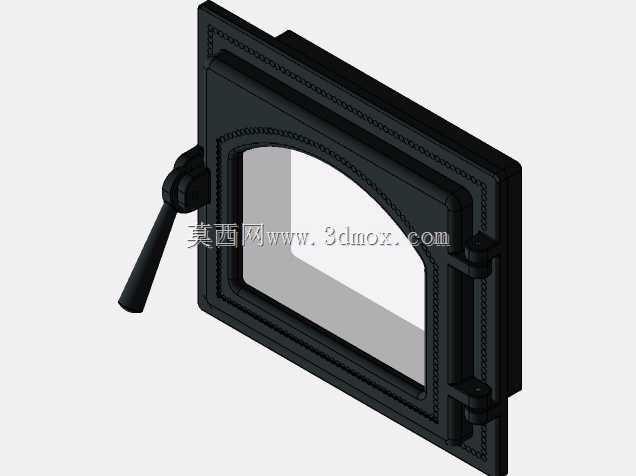

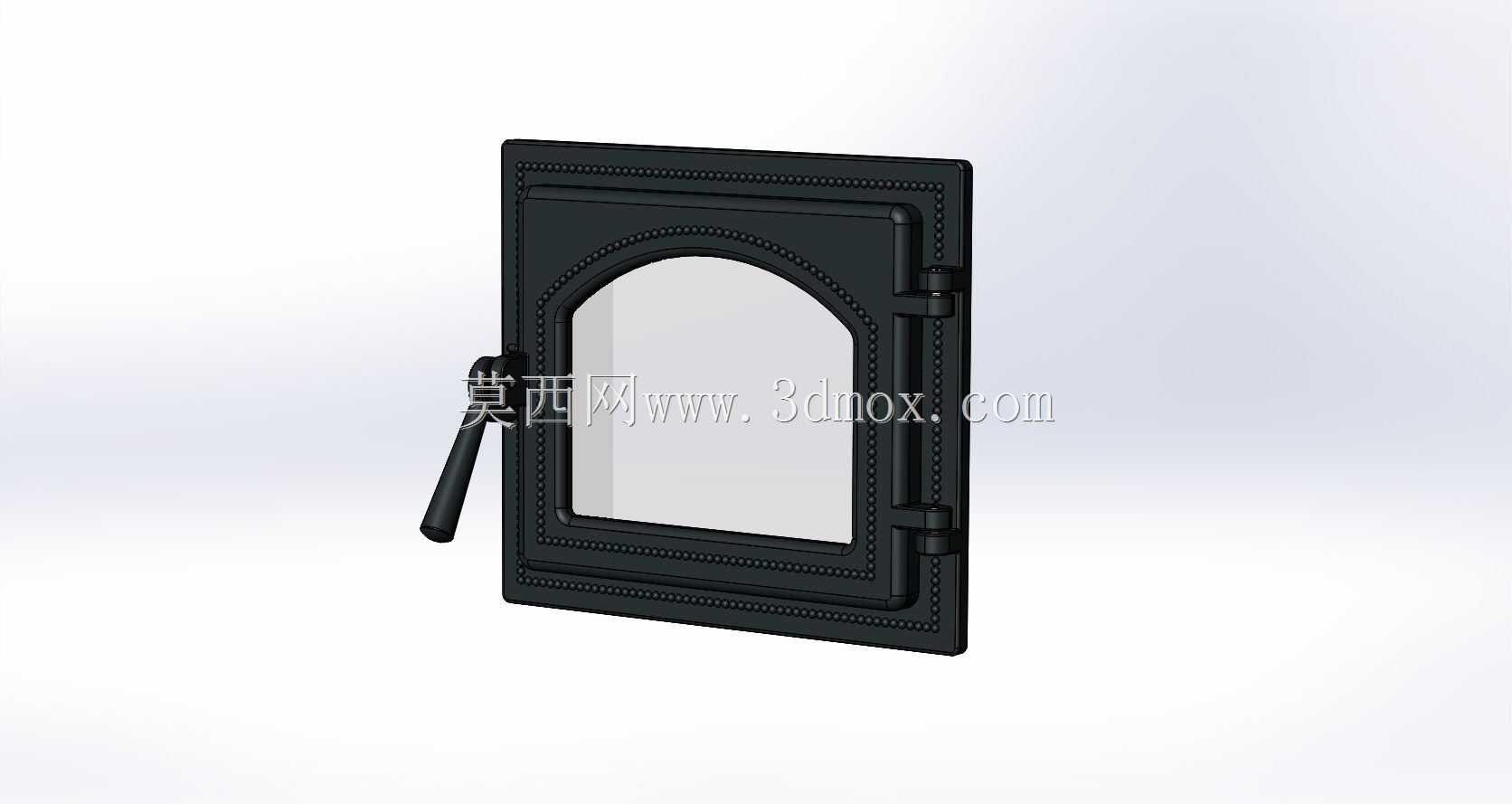

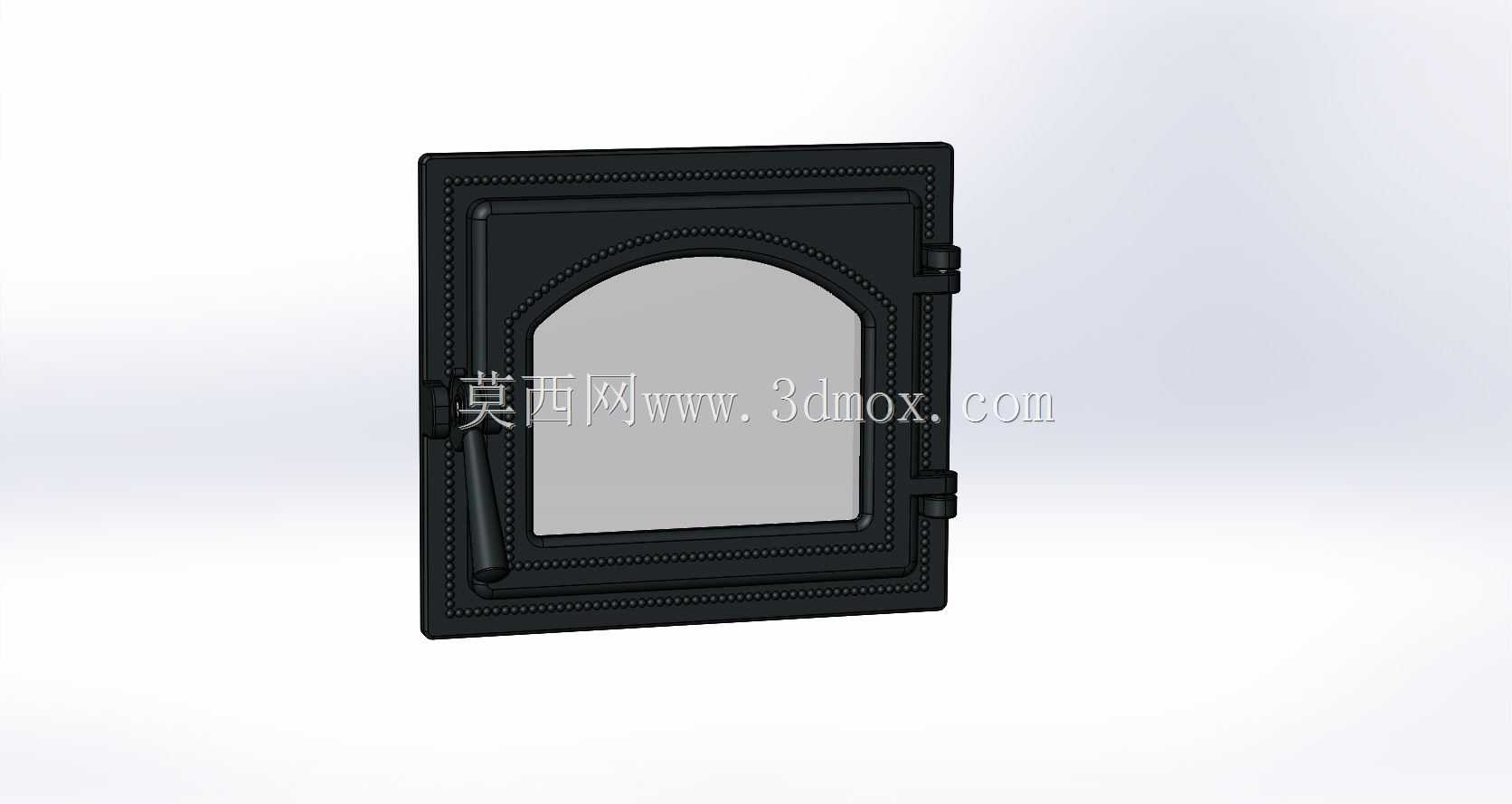

　　在商用烘焙、窑烤类食品加工场景中，砖制箱体的炉门部件直接决定了设备的热效率、操作安全性与使用耐久性，这类安装在砖砌炉体正面的防火门，需要同时兼顾高温阻隔、内部工况观察、启闭操作便捷性与长期热循环下的结构稳定性。这款适配砖制烘焙箱体的防火门，安装边界尺寸为250x210毫米，刚好匹配小型砖砌烤炉、商用披萨窑、手工面包砖炉的常规观察操作开口尺寸，不需要额外对炉体开口进行二次裁切改造，适配性较强。从结构设计逻辑来看，门体采用多层边框压合结构，最外层边框做了连续的珠边装饰造型，既可以强化门体边缘的结构刚度，避免长期高温烘烤下出现边框翘曲变形，也能在闭合时与炉体开口的密封面形成多道压紧贴合带，减少炉内热量从缝隙处逸散，降低设备表面的温升幅度，

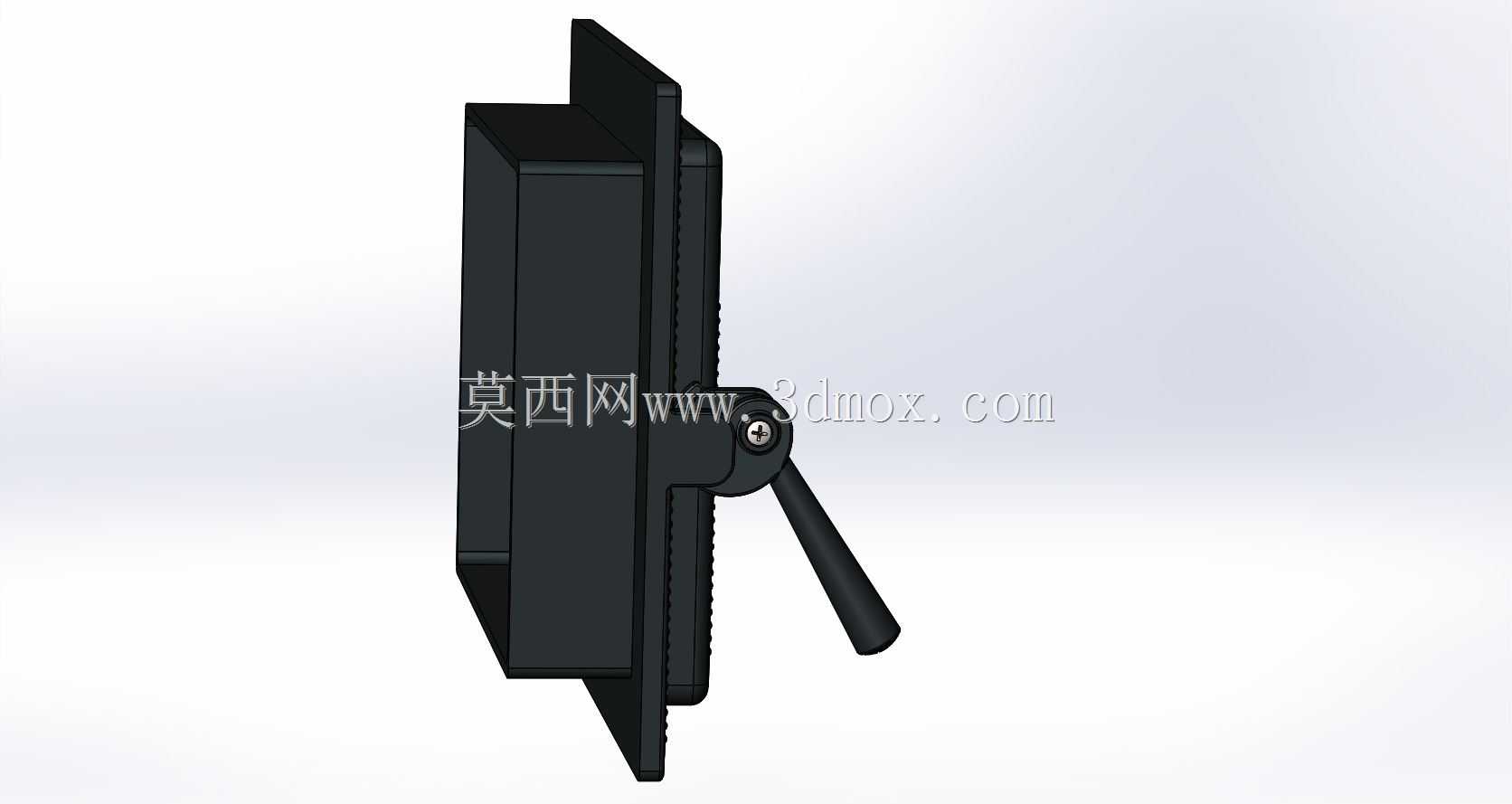

　　避免操作人员误触烫伤。门体中部设置拱形透明观察窗，拱形造型一方面契合砖砌炉体的复古外观风格，另一方面拱形结构的力学性能优于矩形结构，在长期承受炉内外温差带来的应力变化时，观察窗边缘的应力集中系数更低，不容易出现窗体开裂的问题，操作人员不需要开启炉门就可以直接观察内部食材的烘焙状态，减少开门带来的炉温骤降问题，有效缩短烘焙周期，降低设备能耗。门体侧边设置偏心压紧式操作手柄，手柄采用长力臂设计，操作人员只需要施加较小的握持力就可以实现门体的锁紧与开启，手柄的握持段做了偏离门体热源的外伸设计，即使长时间处于高温工作环境，手柄表面的温度也能保持在安全触碰范围内，避免操作时出现烫伤风险。门体与炉体连接的合页结构采用双侧上下布置的方式，

　　合页转轴处预留了热膨胀补偿间隙，在炉体升温、金属部件出现热伸长时，不会出现转轴卡滞、门体启闭不畅的问题，合页的固定点位做了加厚处理，能够承受门体自身重量与长期启闭带来的冲击载荷，避免长期使用后出现门体下沉、密封面错位的问题。在实际应用场景中，这类防火门不仅可以用在食品加工的砖制烤炉上，也可以适配小型实验用高温窑炉、生物质取暖炉的观察开口，核心的设计思路是在有限的安装尺寸内，平衡密封隔热、观察便捷性、操作可靠性三个核心需求，没有冗余的结构设计，所有造型特征都服务于功能需求：边框的凸起筋条同时承担结构加强与密封线的作用，观察窗的拱形造型同时兼顾外观与结构强度，外伸手柄同时满足操作力臂与隔热需求，没有为了外观牺牲功能可靠性。在建模过程中，

　　需要重点关注各部件的配合公差，尤其是门体密封面的平面度要求、合页转轴的同轴度要求、手柄锁紧位置的行程匹配，这些参数直接决定了门体装配后的实际使用效果，如果密封面平面度不足，会出现炉内热量泄漏、炉温达不到设定值的问题；如果合页同轴度偏差过大，会出现门体开关卡顿、长期使用磨损加剧的问题；如果手柄锁紧行程匹配不当，会出现门体锁不紧、或者关闭过位导致密封件过度压缩提前失效的问题。另外，门体的所有边角都做了小圆角过渡处理，既可以避免加工、安装、使用过程中尖锐边角带来的割伤风险，也能减少高温下边角处的应力集中，提升部件的抗热疲劳性能，延长整体使用寿命。
