砖制烘焙设备专用弧形视窗防火门结构

　　在商用烘焙、食品热加工以及小型工业砖窑式烘干作业场景中，炉体开口处的门体结构是决定热效率、操作安全性的核心部件之一，这款适配砖制烘箱的防火门，正是针对砖砌炉体的安装特性开发的专用配套构件。不同于常规金属焊接炉体的配套门体，砖砌炉体的开口边缘存在砌筑公差，且炉体外侧多为非平整的砖面结构，因此这款门体在设计时特意将安装法兰边做了加宽处理，法兰边预留的安装孔位采用长圆孔设计，可适配±8mm的现场安装偏差，无需在砌筑炉体时过度苛求开口的尺寸精度，降低现场施工的配合难度。门体的核心功能首先是阻隔炉内热量向外散失，同时阻挡炉内可能窜出的明火，避免操作人员被高温灼伤，也减少炉外环境温度受炉内高温的影响，降低作业区域的热负荷。

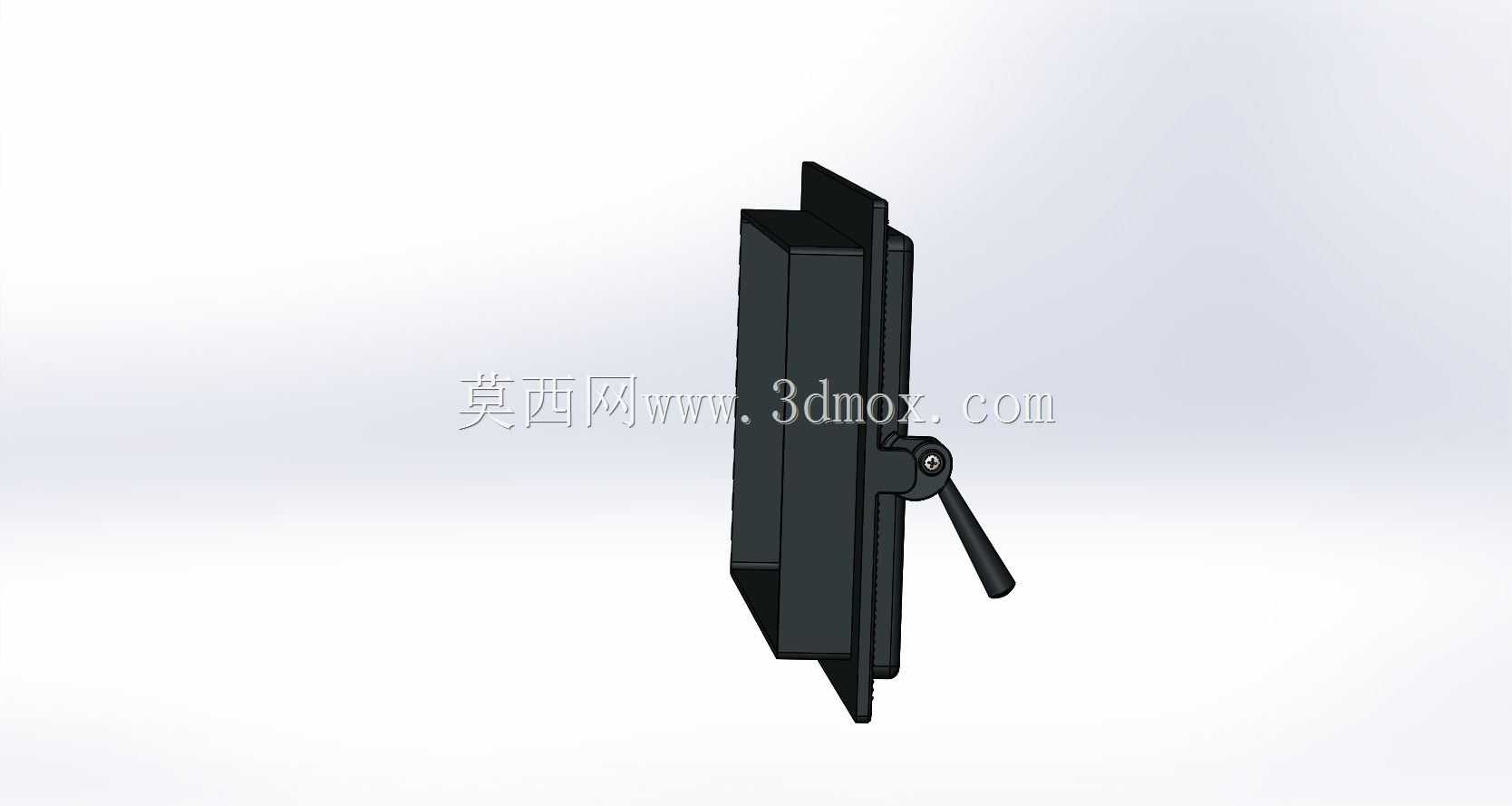

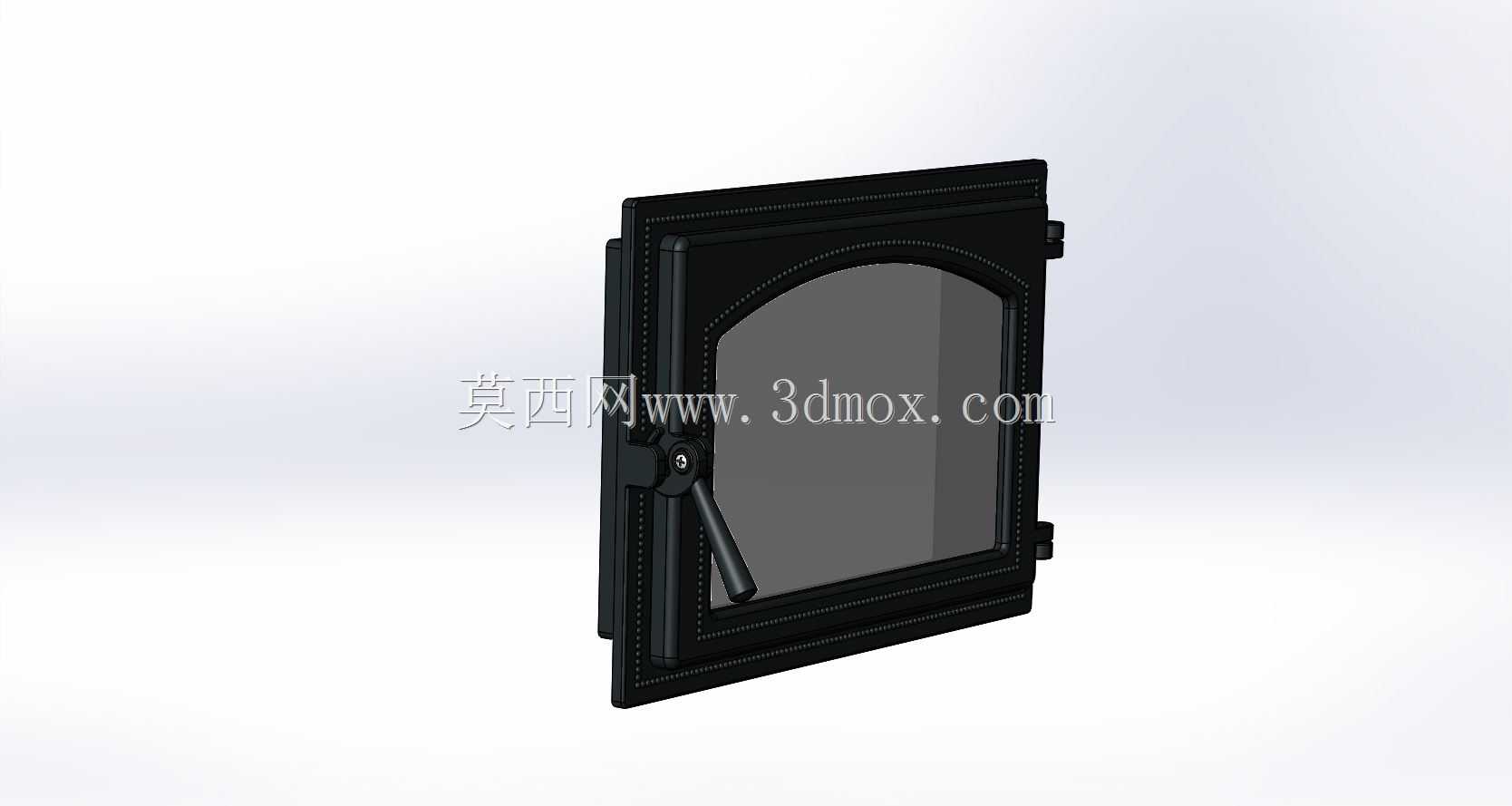

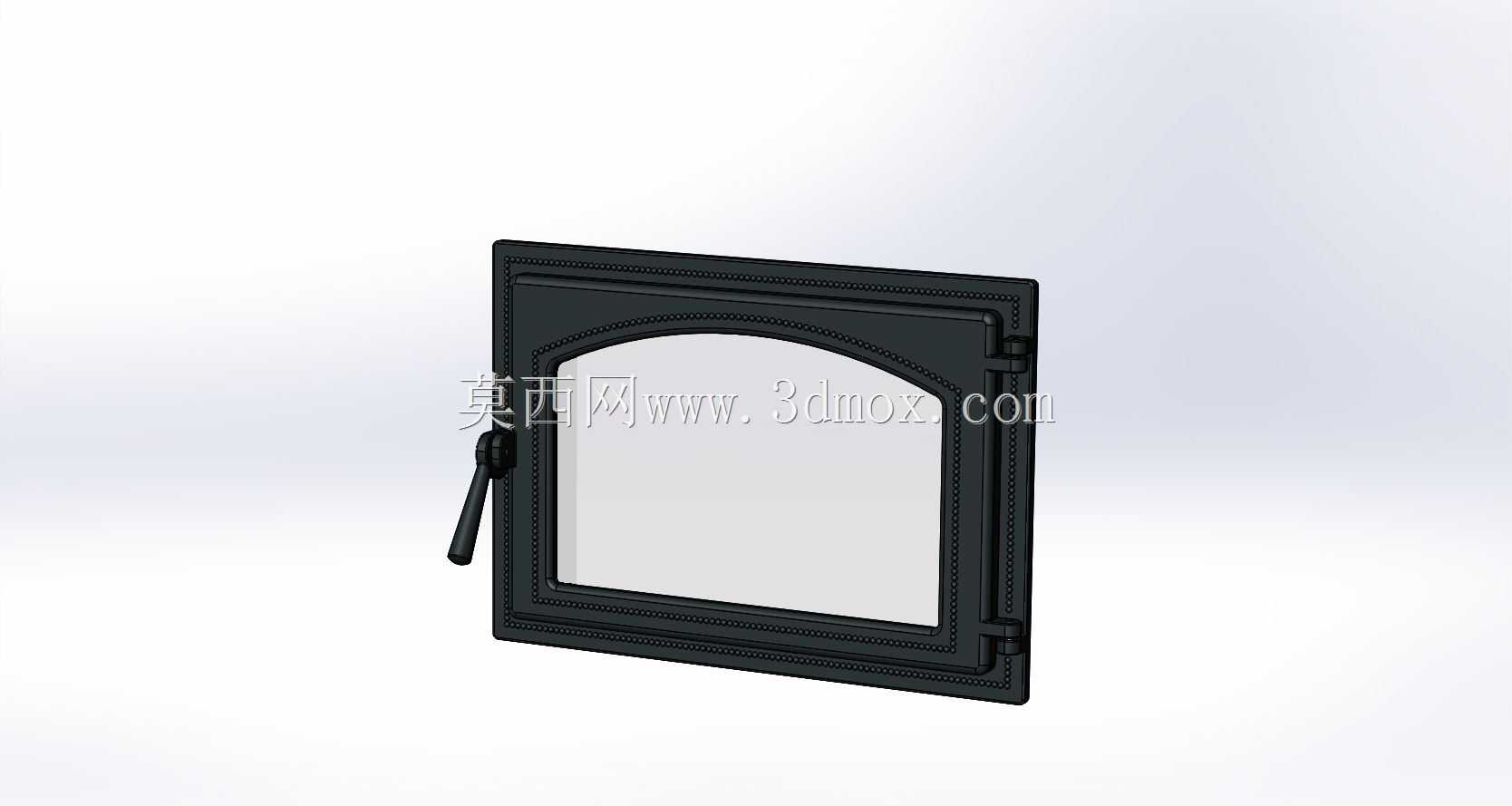

　　门体中部采用弧形拱顶的视窗设计，并非单纯为了外观造型，拱形结构本身具备更好的结构抗形变能力，在炉内持续200-300℃的高温烘烤下，视窗边框的热变形量远小于同尺寸的矩形结构，可长期保证视窗玻璃的压紧密封度，避免玻璃因边框变形出现应力碎裂。视窗采用耐高温的透明微晶材质，操作人员无需开启炉门即可直接观察内部物料的烘焙、加热状态，减少开门次数带来的炉温波动，对于需要精准控温的烘焙工艺来说，可有效降低温冲带来的产品品质波动。门体的侧置锁紧把手采用偏心压紧结构，关闭时转动把手可带动锁舌卡入门框配套的锁座内，同时通过偏心结构的行程将整个门体向炉口方向压紧，配合门体内侧环绕布置的耐高温密封绳，可实现炉口处的烟气密封，避免炉内高温烟气从门缝处溢出。

　　门体的整体外框采用铸铁材质一体铸造成型，材质本身具备优异的高温抗蠕变性能，长期在高温环境下使用不会出现翘曲变形，表面做黑色耐高温氧化处理，既可以提升表面的抗锈蚀能力，也能降低表面的热辐射系数，减少门体外表面的散热量。从安装边界来看，这款门体适配的炉口净开口尺寸为410x280毫米，安装时需要在砖砌炉体的开口外侧预先砌筑出平整的安装基面，将法兰边贴合在基面上后，通过膨胀螺栓穿过预留的安装孔完成固定，固定后需要在法兰边与砖面的缝隙处填充耐高温耐火泥，进一步阻断缝隙处的热量传递与烟气泄漏。在结构细节设计上，门体与门框的铰接部位采用加粗的不锈钢销轴，铰接间隙做了合理预留，避免长期高温使用后因部件热胀出现转动卡滞，把手部位做了加长的力臂设计，

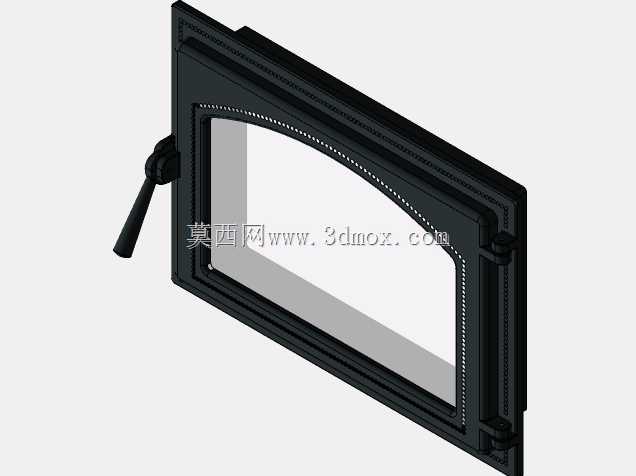

　　操作人员开关门时无需施加过大的作用力，同时把手外侧套有隔热护套，即使炉内处于高温工作状态，把手外表面的温度也能保持在可直接触碰的范围，避免操作时烫伤。在实际选型配套时，需要注意这款门体的适用场景为负压工作的砖式烘箱、小型砖窑烤炉，不可直接用于正压燃烧的锅炉类设备，其密封结构可满足常规烘焙场景下的烟气阻隔需求，但无法承受过高的炉内正压。门体的视窗玻璃在安装时采用耐高温密封胶条与边框压紧固定，更换时只需拆下车窗内侧的压条即可完成玻璃更换，无需整体拆卸门体，后期维护便捷。不同于普通民用炉门，这款门体的所有结构部件都经过高温工况的适配设计，没有采用任何不耐高温的塑料类构件，所有金属部件的材质选型都匹配长期高温工作的使用需求，铰接部位的转动副采用无润滑设计，避免高温下润滑脂碳化失效导致的转动卡滞问题。在三维建模过程中，这款门体的所有配合尺寸都做了公差适配设计，安装法兰的孔位、铰接点的位置、锁舌的配合行程都经过实际装配验证，可直接导出工程图用于生产加工，也可直接导入砖炉的整体装配模型中做干涉检查，提前排查现场安装可能出现的配合问题。
