砖窑弧形防火门结构设计

　　在砖瓦烧结、陶瓷坯体焙烧这类热加工生产场景中，窑炉炉门是直接接触高温工况、阻隔炉内热量外溢同时兼顾操作观察需求的核心配套部件，这款弧形结构的防火门，正是针对砖窑、砖烘箱这类热工设备的炉口使用需求开发的结构件。从实际使用场景来看，砖窑在焙烧作业时内部温度长期维持在数百摄氏度，普通平面结构的炉门在长期高温炙烤下容易出现受热变形、密封面翘曲的问题，不仅会造成热量散失提升能耗，严重时还可能出现密封失效带来的安全隐患，而弧形的门体结构，能够利用拱形结构的力学特性，更好地分散高温下的结构应力，降低长期热胀冷缩带来的形变量，提升部件的使用寿命。

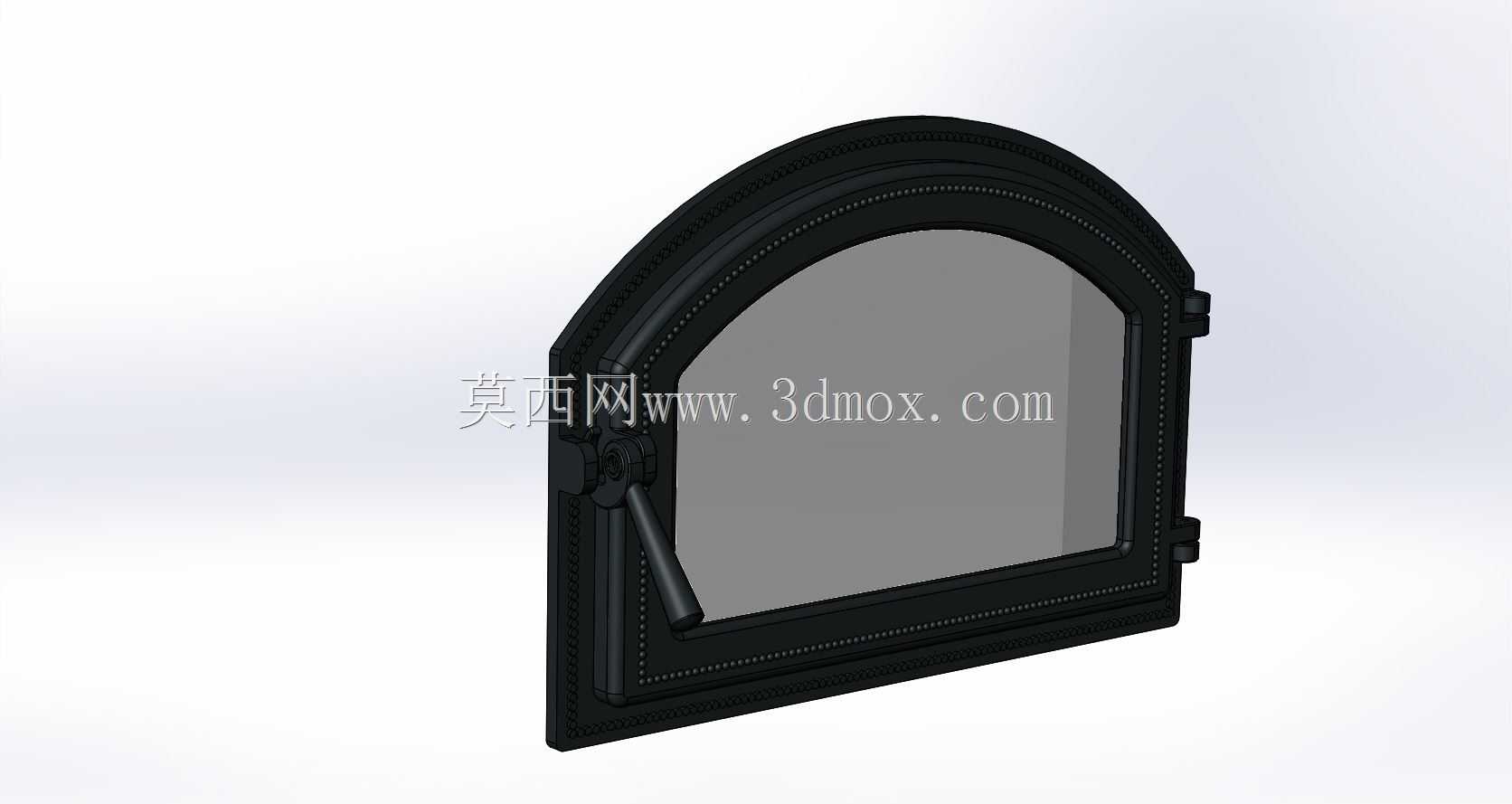

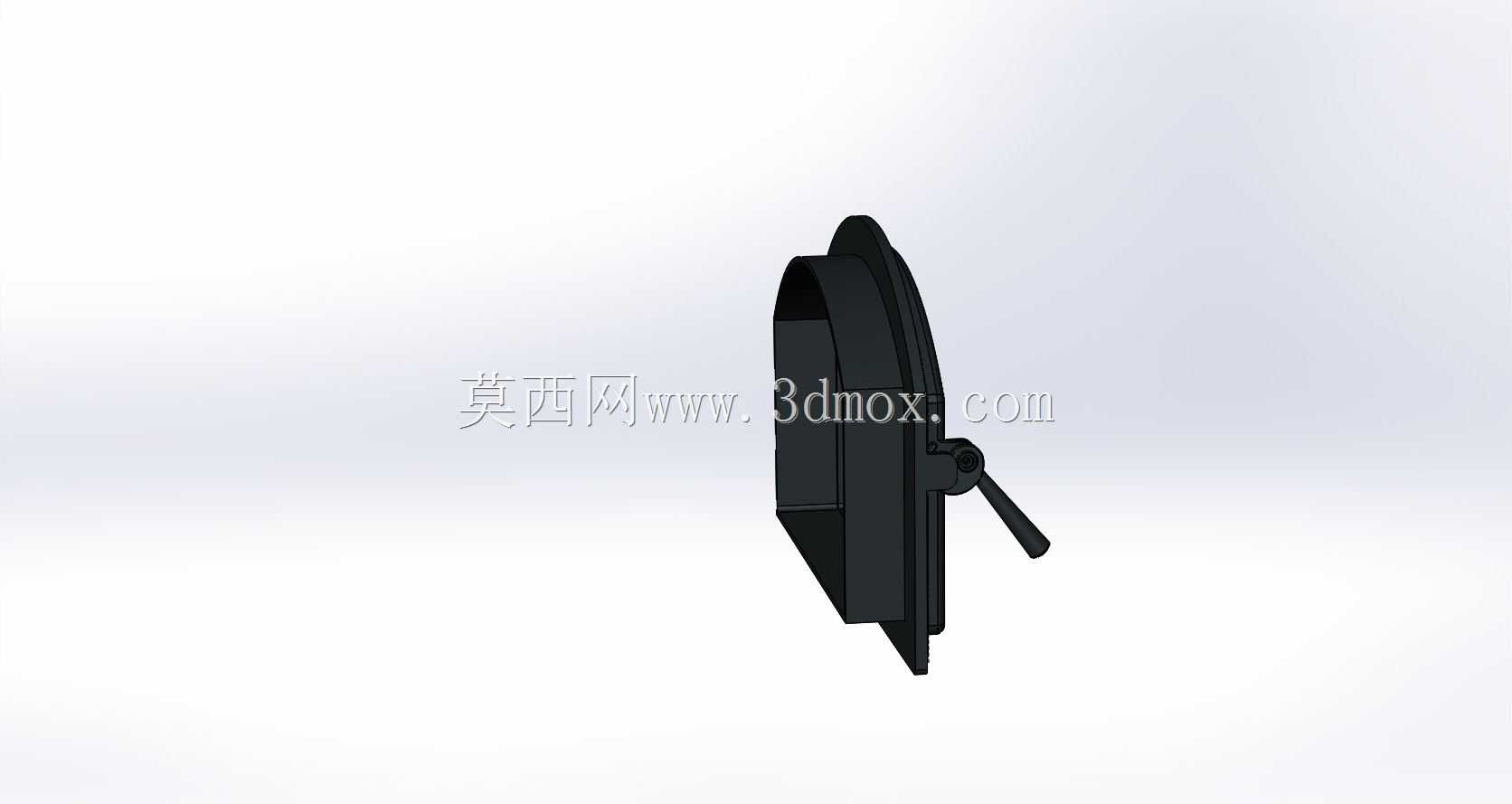

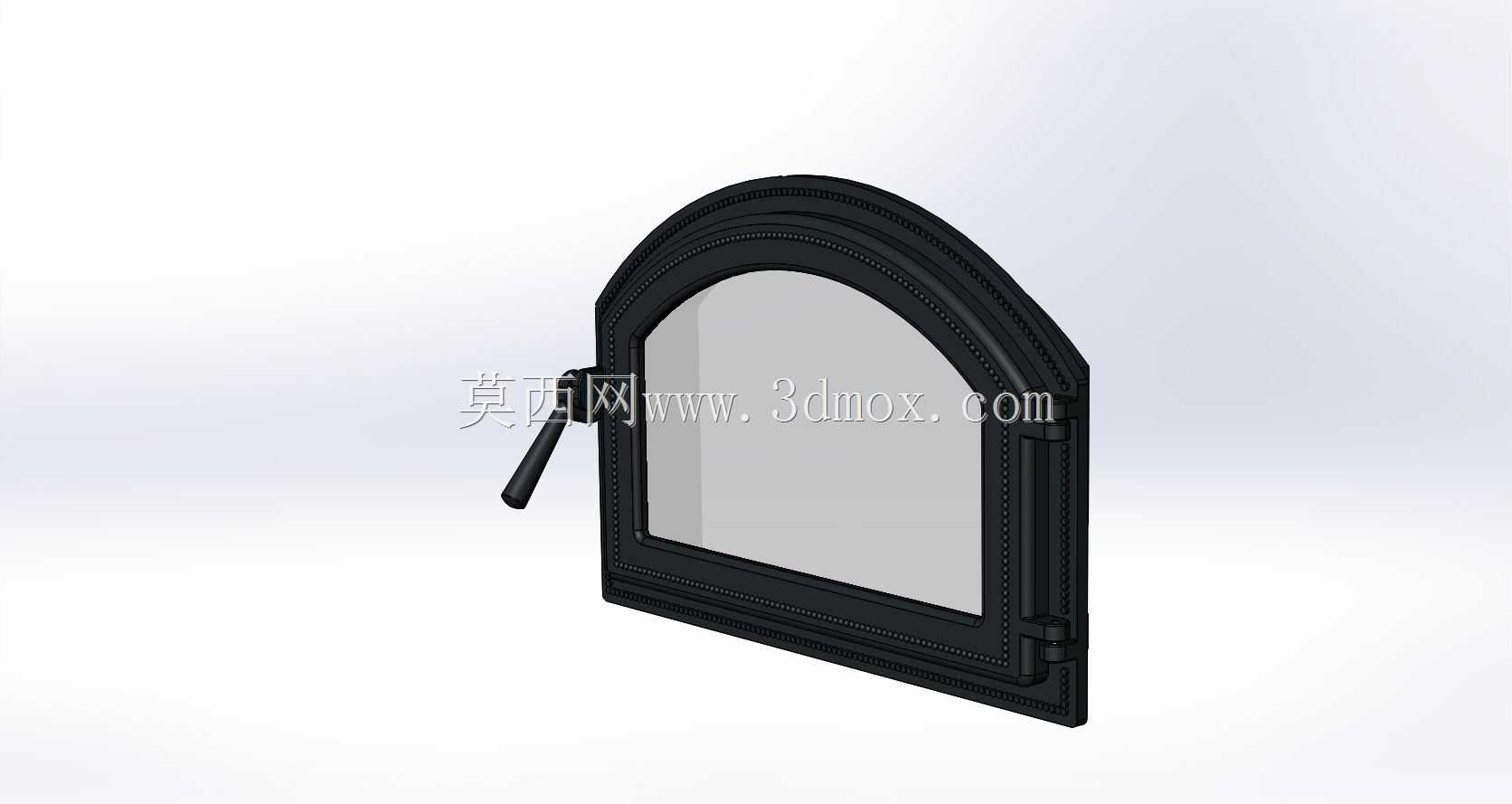

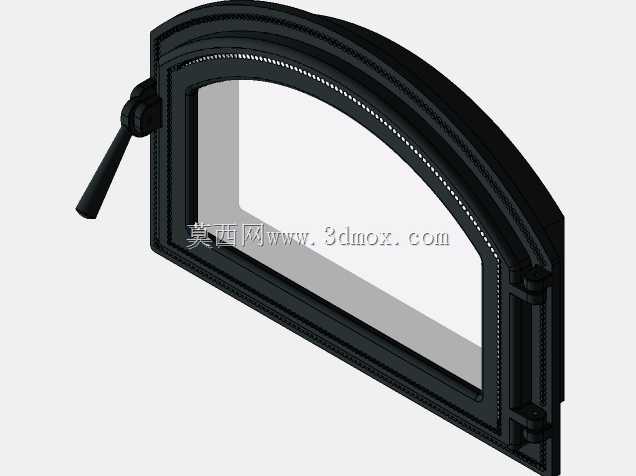

　　这款门体在功能设计上，首先兼顾了密封与观察需求，门体中部预留了透明观察区域，作业人员无需开启炉门就可以直接观察窑内砖坯的焙烧状态，减少开门带来的温度波动与热量损耗；门体侧边配置了操作手柄，采用杠杆式的锁紧结构，关闭时可以通过手柄的转动带动锁止结构压紧密封面，保证门体与炉口框架之间的贴合度，避免高温烟气外泄。门体的边框做了多层阶梯式的止口结构，配合密封件安装位，可以进一步提升密封性能，同时边框的加强筋结构沿着弧形轮廓分布，在不额外增加过多门体重量的前提下，提升整体结构的刚性，避免高温下出现边框变形。

　　从安装边界来看，这款门体的安装尺寸为410x280mm，适配对应开口尺寸的砖窑、砖烘箱炉口，安装时需要保证炉口的安装基准面平面度符合要求，避免因安装面不平整导致门体关闭后出现缝隙；门体侧边配置了铰接结构，安装时铰接轴需要保持垂直，保证门体开关过程中转动顺畅，不会出现卡滞。在结构建模过程中，需要重点关注弧形轮廓的曲率一致性，保证门体弧形部分与炉口弧形开口的配合精度，同时手柄的转动行程需要与锁止结构的压紧量匹配，避免出现手柄锁止到位后密封面压力不足，或是压紧量过大导致开关操作费力的问题。

　　不同于普通民用防火门，这类工业窑炉用防火门不需要兼顾人员通行的大尺寸需求，核心设计目标是耐高温、密封可靠、操作便捷，同时具备观察功能，因此在结构设计上没有冗余的装饰结构，所有结构特征都围绕工况需求展开：边框的加厚区域是为了提升与炉口连接的结构强度，观察区域的压边结构是为了固定透明耐热件同时保证该区域的密封，手柄的加长设计是为了利用杠杆原理降低操作人员开关门的施力力度，毕竟在窑炉周边作业时，操作人员需要佩戴隔热防护手套，操作灵活性会有所下降，更长的手柄可以让操作更省力。另外门体的铰接位置做了限位结构设计，可以控制门体开启的最大角度，避免开门时门体转动幅度过大碰撞周边的管线或是其他设备部件，提升现场使用的安全性。

　　在实际选型适配时，除了核对安装开口尺寸，还需要确认门体的观察区域视野是否满足现场观察需求，手柄的操作方向是否适配现场的操作空间，避免安装后出现手柄转动被周边结构遮挡的问题；同时弧形门体的凸起方向需要与炉口的结构匹配，保证关闭后门体内侧不会与窑内的工件、窑车结构出现干涉。这类门体在长期高温工况下使用，铰接部位需要定期加注耐高温润滑脂，避免高温下铰接部位出现氧化卡滞，影响正常开关操作；密封面需要定期清理积灰与烧结残渣，避免残渣附着导致密封面贴合不严，出现热量泄漏的问题。
