砖烘炉弧形观察防火门结构设计

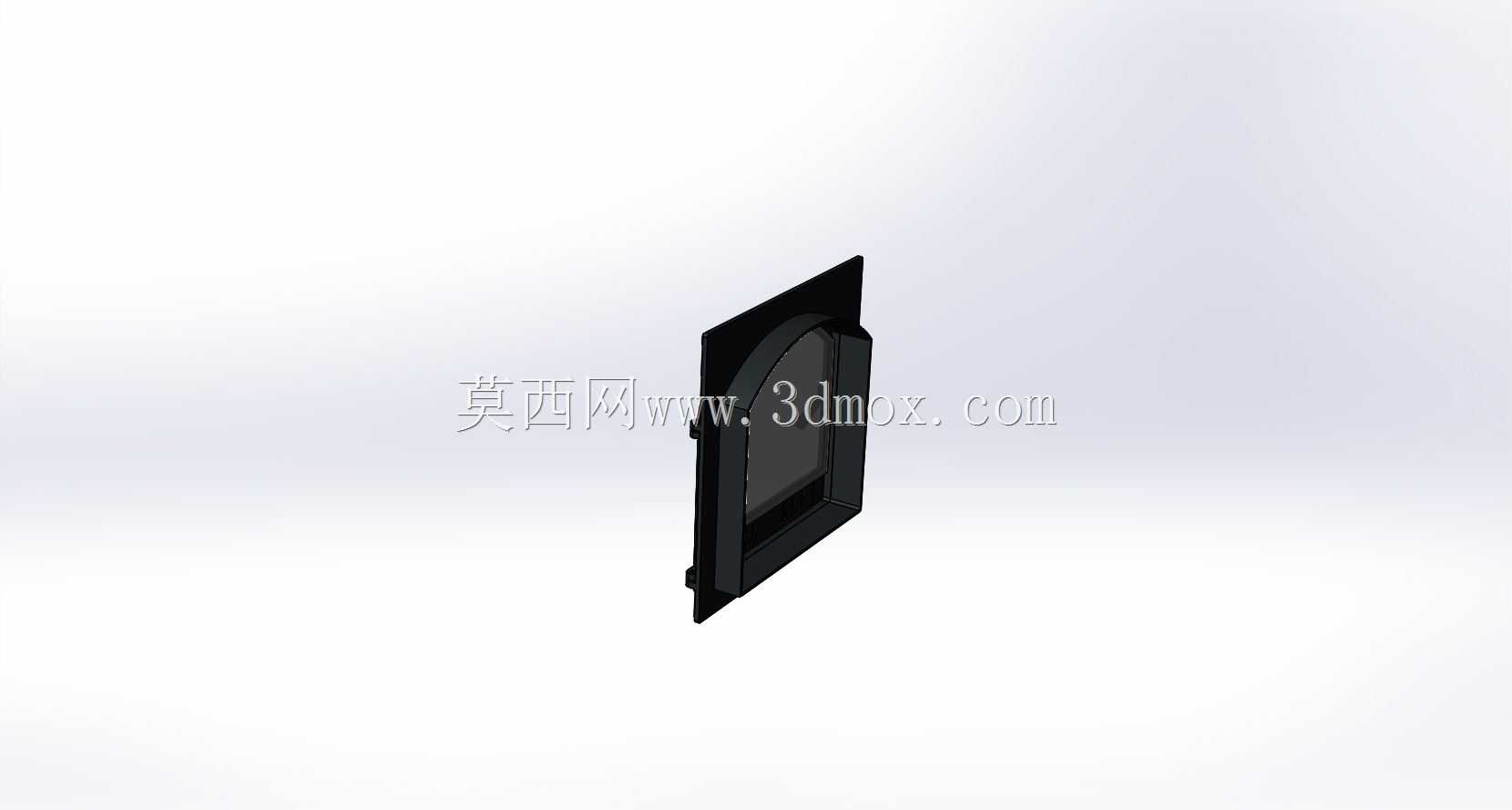

　　在砖瓦烧制、陶坯烘干这类热加工生产场景里，炉体的密封与观察需求一直是结构设计里需要平衡的核心点，这款弧形结构的砖烘炉用防火门，就是针对这类工况做的定向结构优化。日常生产中，烘炉内部长期处于高温烘烤状态，普通平板门在长期热胀冷缩的应力作用下，很容易出现门板变形、密封面贴合不严的问题，不仅会造成炉内热量外泄提升能耗，严重时还可能因为外部空气无序灌入影响炉内温场稳定，直接影响砖坯的烘干成型质量。这款门采用弧形的观察窗结构，首先从力学性能上适配了高温工况的形变需求，拱形的曲面结构能更好地分散门板受热产生的内应力，相比同厚度的平板结构，抗热形变能力提升明显，长期在高温环境下使用也能保持门框与门体的贴合精度，减少密封失效的概率。

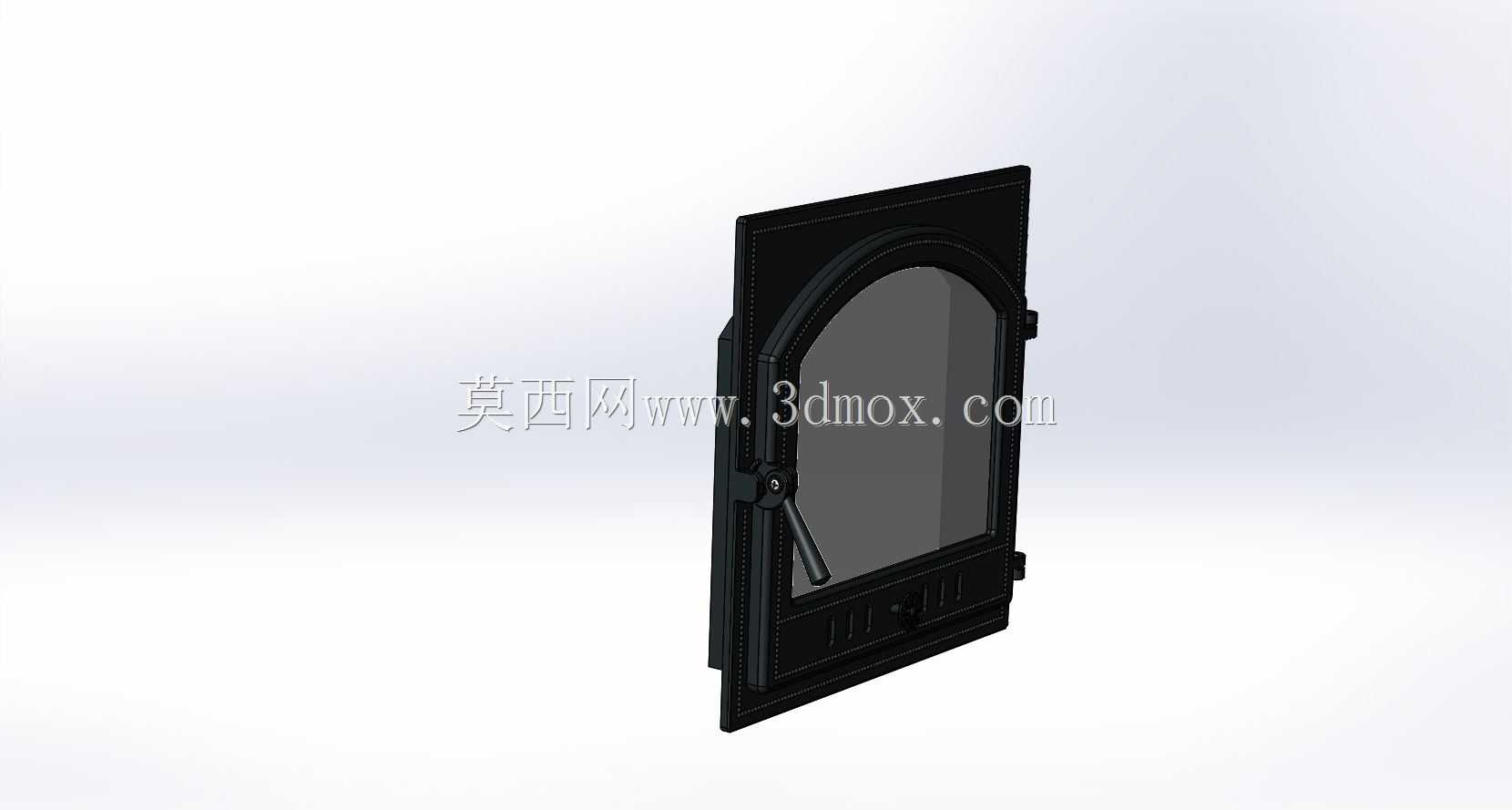

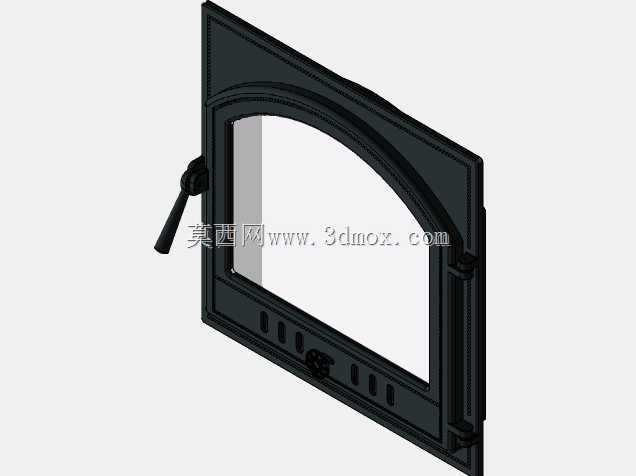

　　门体的观察区域采用通透的耐高温视窗设计，操作人员不需要开启炉门，就可以直接观察内部砖坯的烘干状态，既避免了开门瞬间高温热浪涌出带来的安全隐患，也减少了开门造成的炉内温度波动，能有效维持烘炉内温场的稳定性，保障砖坯烘干过程的工艺一致性。从安装适配的角度来说，这款门的安装边界尺寸为410x410mm，属于烘炉观察检修口的常用规格，门框四周预留了均匀的安装固定位，现场安装时可以直接匹配炉壁预留的洞口尺寸，不需要额外对炉体结构做二次改造，适配性较强。门体侧边配置了操作手柄，锁止结构采用多点压合的设计，关门时手柄带动锁止机构动作，能让门板四周的密封面均匀受力，和门框上的耐高温密封件紧密贴合，保证炉内的密闭性；同时锁止结构的操作力矩经过优化，

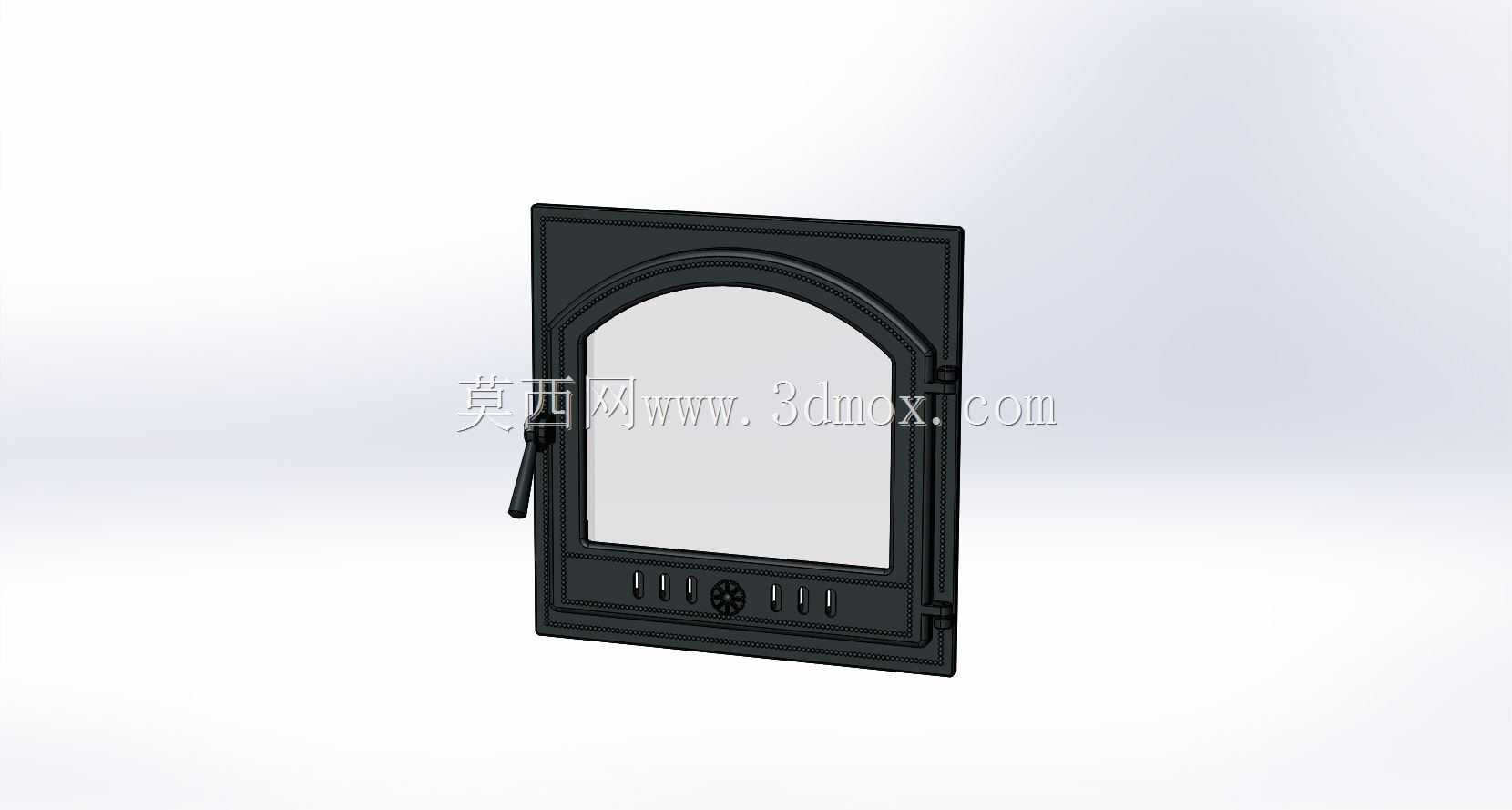

　　操作人员不需要施加过大的力就能完成开关门动作，日常巡检、取样观察时的操作便捷性较好。门体下部还设计了通风调节结构，搭配对应的调节拨杆，可以根据炉内的实际烘干工况，微调进风量的大小，配合烘炉的主送风系统调整内部的热风循环状态，满足不同材质、不同含水率砖坯的烘干工艺需求。在结构建模的过程中，首先要确认弧形视窗的曲率参数，既要保证观察视野足够覆盖炉内对应区域的观测范围，也要保证曲面结构的应力分布均匀，避免局部应力集中在长期高温下出现开裂；其次门框与门体的配合公差需要严格控制，因为高温下金属件会出现线性膨胀，预留的膨胀间隙要匹配常用炉体门板材质的热膨胀系数，既不能间隙过大造成密封不严，也不能间隙过小导致高温下门体膨胀卡滞，无法正常开关。

　　另外门体的铰链结构采用侧装式的承重设计，铰链轴的材质需要适配高温工况的强度要求，保证长期承重开关不会出现轴体变形、门体下沉的问题，毕竟这类炉门在整个烘炉的服役周期内开关频次不低，结构的耐用性直接影响设备的整体运维成本。从实际使用的场景来看，这类防火门不仅可以用在砖烘炉上，对于其他需要高温密封、同时带观察需求的工业炉窑，只要安装洞口尺寸匹配，都可以做适配调整，比如小型陶窑、热处理烘干箱的观察检修口，都能参考这个结构的设计逻辑，根据实际工况调整门板厚度、密封材质和视窗的耐温等级。在三维建模过程中，需要重点关注几个配合面的处理：一是门框与炉壁的安装贴合面，要保证平面度足够，安装后能和炉壁外表面紧密贴合，避免热量从安装缝隙处外泄；二是门体与门框的密封配合面，要保证整个周圈的压合量一致，密封件的安装槽尺寸要匹配密封件的压缩比，保证密封效果的同时不会因为压缩量过大造成密封件过早老化失效；三是手柄与锁止机构的运动干涉检查，要模拟整个开关门的动作行程，确认机构在运动过程中不会和门框、门体的其他结构发生卡滞，操作手感顺畅。弧形视窗的固定结构也做了隐藏式设计，固定压条均匀分布在视窗四周，既保证视窗的固定强度，不会因为炉内压力波动出现视窗松动脱落的问题，也让门体的外观更加整洁，没有突出的固定件影响日常清洁和操作。
