砖制烤炉用铸铁排气门结构设计

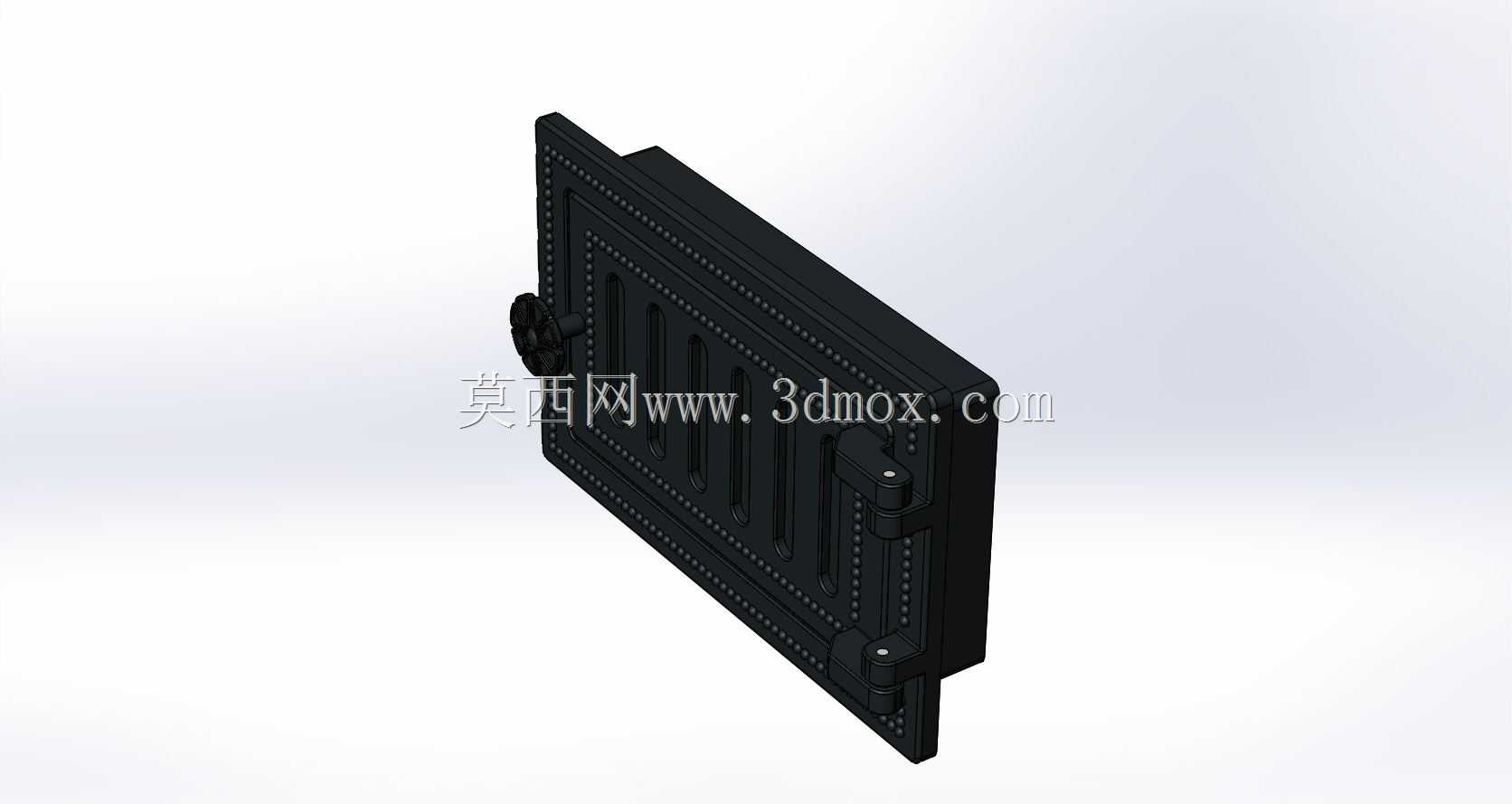

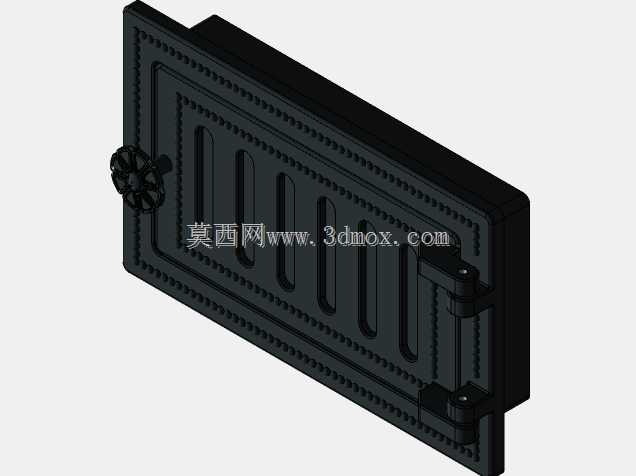

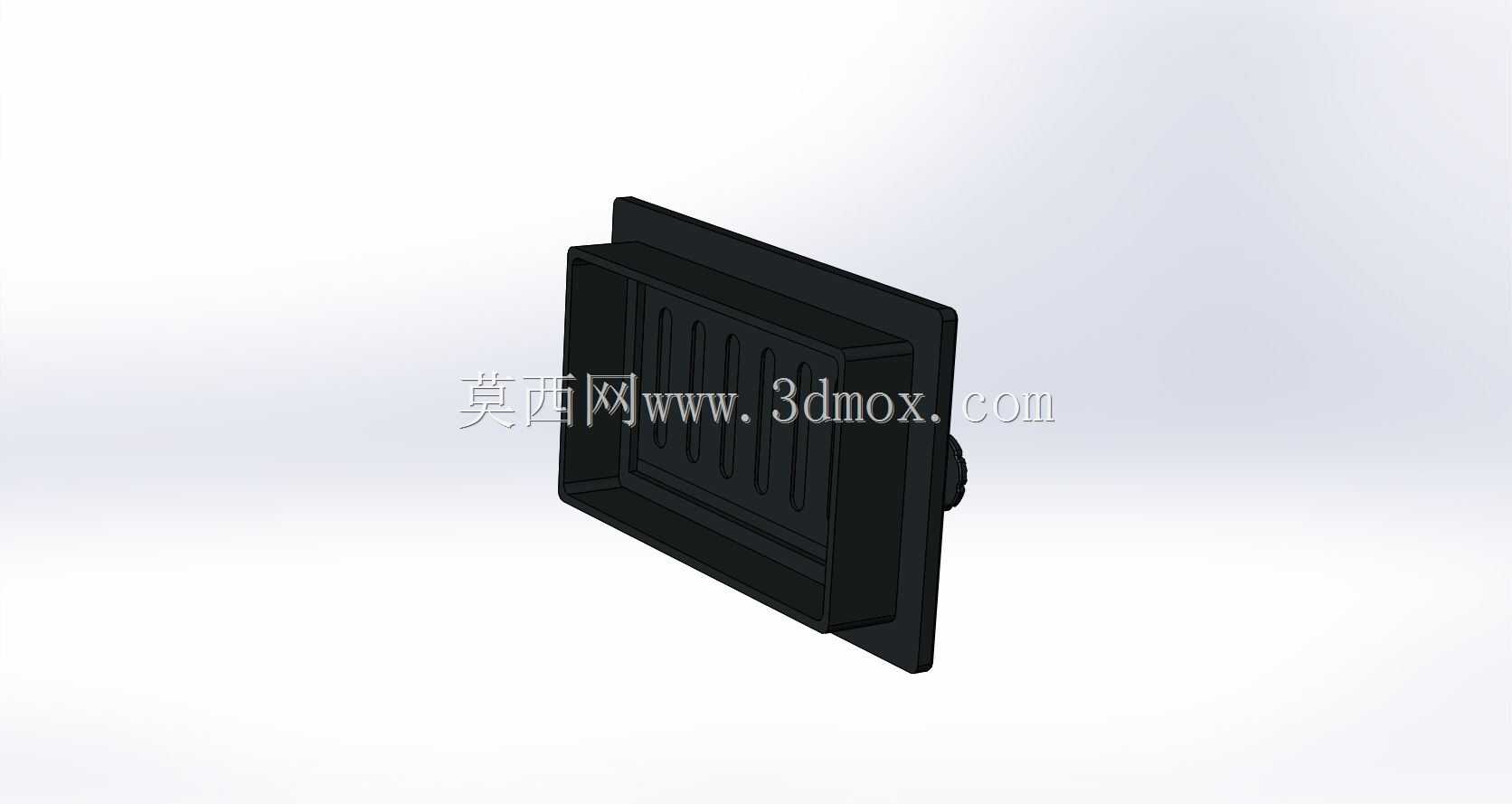

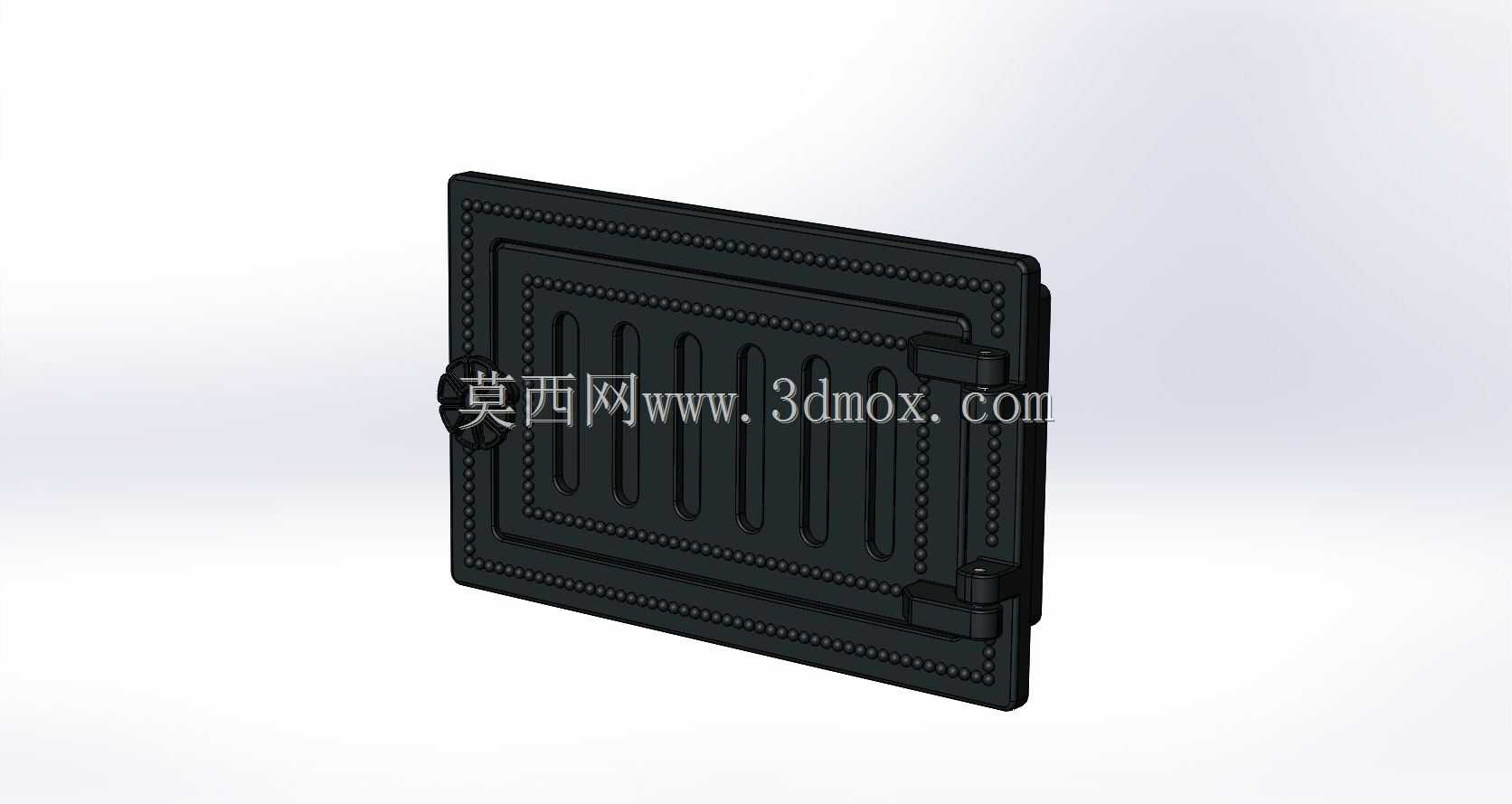

　　在商用及民用砖砌烘烤炉的配套构件体系中，排气门是直接影响炉内温场控制、烟气排出效率的核心功能部件，这类构件长期处于高温烘烤、烟气腐蚀的使用环境，同时需要兼顾操作便捷性与密封可靠性，其结构设计的合理性直接决定烤炉的实际使用体验。这款适配砖砌烤炉的排气门，安装边界尺寸设定为250x140mm，刚好匹配多数小型商用披萨烤炉、家用砖砌烘焙炉的预留安装开口，安装时可直接嵌入炉体侧壁的排烟通道位置，不需要额外对炉体结构做大幅改造，适配性较强。从功能逻辑上看，该排气门的核心作用是调控炉内烟气的排出速率，当炉内初始生火阶段需要快速排出积烟时，可将门体开启至最大角度，加快炉内空气流通帮助燃料快速起燃；当烘烤阶段需要维持炉内稳定高温时，

　　可调整门体开合角度控制排烟量，减少炉内热量随烟气过量流失，保证烘烤区域的温度均匀性。设计过程中首先考虑了高温工况下的结构稳定性，门体整体采用铸铁类材质的结构设计，边框位置设置了连续的凸点加强结构，既可以提升门体整体的抗变形能力，避免长期高温烘烤出现翘曲导致密封失效，同时凸点纹理也能在一定程度上阻挡高温直接传导至门体外沿，降低操作人员误触烫伤的风险。门体的开合铰接结构设置在侧边，采用隐藏式的铰接位设计，避免烟气中的焦油、灰尘堆积在铰接缝隙中导致开合卡滞，长期使用也能保持顺畅的转动手感。门体正面开设了多道平行的长条形通气槽，即使在门体完全闭合的状态下，也能保留基础的通气量，避免炉内出现供氧不足导致燃料燃烧不充分的问题，

　　同时长槽的排布方向顺着烟气流动方向设置，不会对烟气排出形成额外阻力。门体侧边设置了一体式的操作把手位，操作人员不需要额外加装把手，直接握持该位置即可完成开合角度调整，把手位置距离门体高温区域有足够的安全距离，配合门体本身的厚度隔热，正常操作时不会出现烫手的问题。从安装适配的角度考虑，门体的边框做了阶梯式的止口设计，安装时止口位置可以贴合炉壁的安装面，配合高温密封胶使用即可实现良好的贴合密封，不需要额外制作复杂的安装固定结构，现场施工的适配难度较低。在实际应用场景中，这类排气门不仅可以用在砖砌食品烤炉上，也可适配同尺寸规格的砖砌壁炉、小型生物质取暖炉的排烟口调控，结构本身没有易损的电子构件，全金属的结构设计可以承受长期的高温工况，

　　使用寿命远高于普通薄钢板制作的简易炉门。建模过程中对门体的各个转角位置都做了圆角过渡处理，既避免了尖锐边角带来的安装、操作划伤风险，也能减少应力集中问题，降低铸件生产过程中出现冷裂、变形的概率。门体表面的纹理设计同时兼顾了实用与外观属性，规整的凸点边框与长槽排布，和砖砌炉体的厚重质感能够形成良好的视觉搭配，不会在炉体外观上显得突兀。
