红白涂装桁架支撑工业排烟烟囱结构

　　这类带桁架支撑的红白涂装烟囱，多应用在大型火力发电厂、区域集中供热站、重型工业厂区的废气排放场景中，核心作用是将生产过程中产生的高温烟气、处理达标后的工业废气抬升到足够高度排放，利用高空大气扩散能力降低近地面污染物浓度，满足环保排放的高度要求。和常见的自立式混凝土烟囱不同，这种钢构桁架支撑的烟囱自重更轻，施工周期更短，对于地质条件偏软、或者需要分期建设扩容的厂区来说适配性更强，不需要做超深的大体积混凝土基础，单段筒体可以在工厂预制完成后运到现场分段吊装，后期如果需要调整排放高度或者检修更换筒体段，作业难度也远低于混凝土结构。

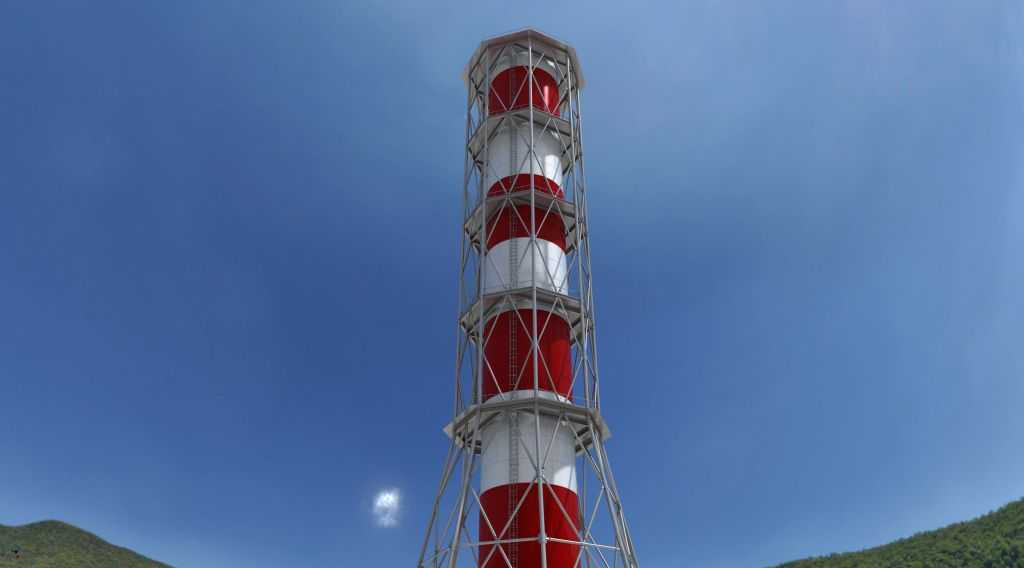

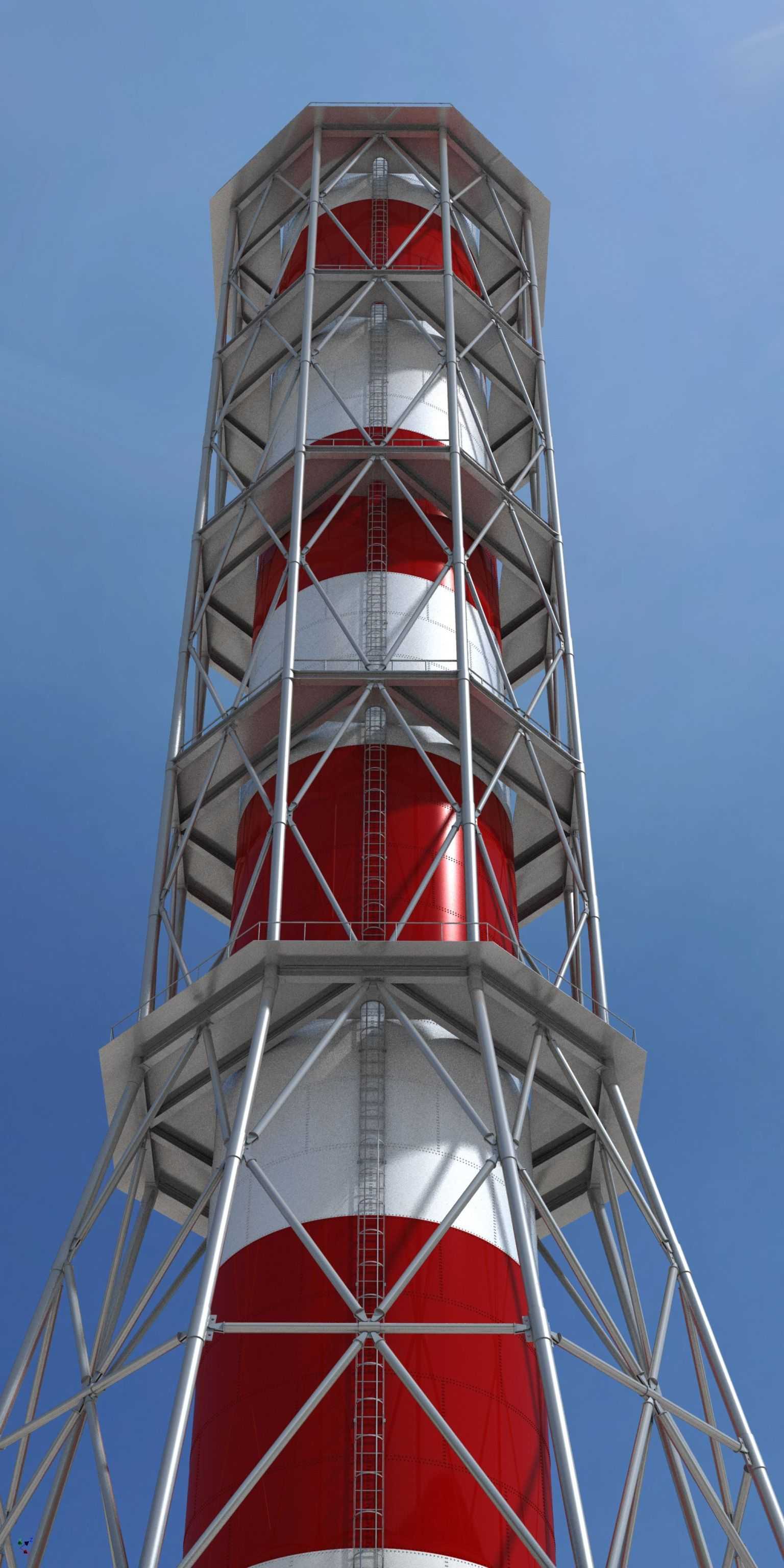

　　从结构设计逻辑来看，这套模型还原的是典型的套筒式支撑结构，内部是承担烟气流通功能的圆柱形筒体，外部的空间桁架结构不接触烟气，只承担风载、地震载荷以及筒体的自重载荷，把高空的横向受力逐层传递到地面基础。红白相间的涂装是航空警示要求，按照高空构筑物的航标设置规范，每段色带的高度和筒体直径保持对应比例，确保低空飞行的航空器能够在晴朗、低能见度天气下清晰识别构筑物轮廓，避免碰撞风险。外部桁架采用三角形格构布局，每一层都设置水平连接系杆和斜向支撑，在减少整体用钢量的同时，保证各个方向的抗侧移刚度，避免高空强风下出现过大的涡振振幅，长期往复振动导致焊缝疲劳开裂。

　　设计这类烟囱结构的时候，首先要核算安装场地的常年主导风向、最大风速以及极端天气下的覆冰厚度，这些载荷直接决定桁架杆件的截面选型和节点板厚度。筒体部分的内径尺寸要根据最大排烟量、烟气流速来确定，流速过低会导致筒体积灰、烟气抬升高度不足，流速过高则会增大筒体阻力，增加引风机的运行能耗。安装边界上，桁架底部的支腿需要和预埋在混凝土承台上的地脚螺栓精准对接，每个支腿的标高偏差要控制在毫米级，避免安装后筒体出现垂直度偏差，长期偏心受力导致结构失稳。筒体和桁架之间每隔固定高度要设置滑动支撑，允许筒体在高温烟气作用下产生轴向热胀冷缩，不会因为热应力把桁架结构顶变形。顶部的平台是为了后期安装航标灯、检修避雷设施以及烟气在线监测设备预留的操作空间，周边的护栏高度和踢脚板设置都要符合高空作业的安全规范，平台格栅板要选用防滑镂空的样式，避免积雪积灰增加额外载荷。

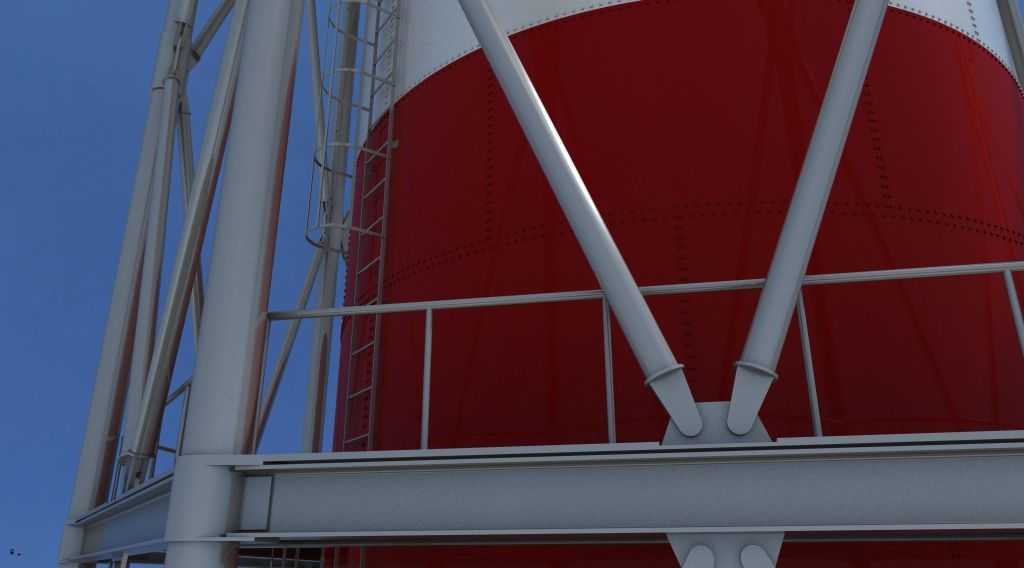

　　和纯钢制自立式烟囱比，这种桁架支撑结构的横向刚度更大，同等高度下用钢量能降低三成左右，而且外部桁架可以作为后期检修的爬梯附着结构，不需要单独沿筒体设置外置爬梯，减少了筒体表面的焊接点，降低了烟气腐蚀筒体导致焊缝漏烟的风险。设计建模的时候要特别注意桁架节点的处理，每根斜杆和主弦杆的连接都要做相贯线切口，保证杆件贴合紧密，现场焊接的时候不需要额外做过多修形，筒体分段处的法兰连接面要预留密封垫安装槽，确保高温下的密封性能，避免烟气从接缝处溢出腐蚀外部桁架结构。另外在筒体下部要预留通风口和检修人孔，方便停机的时候进入筒体内部清理积灰、检查防腐层的完好情况，通风口还可以在筒体内部形成自然通风，降低停机状态下筒壁的凝露腐蚀速率。
