DN250法兰式手动快开挡板阀门结构

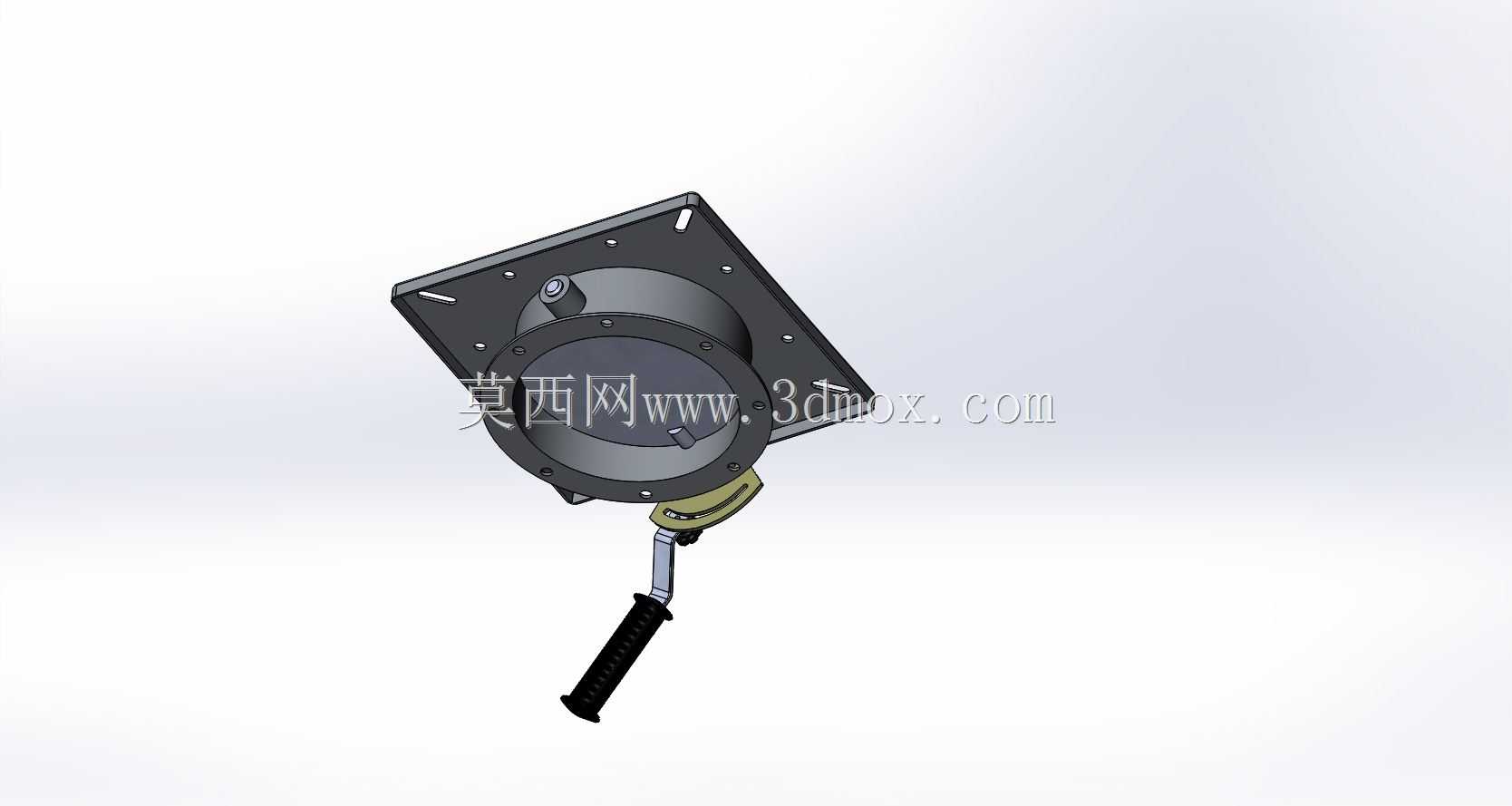

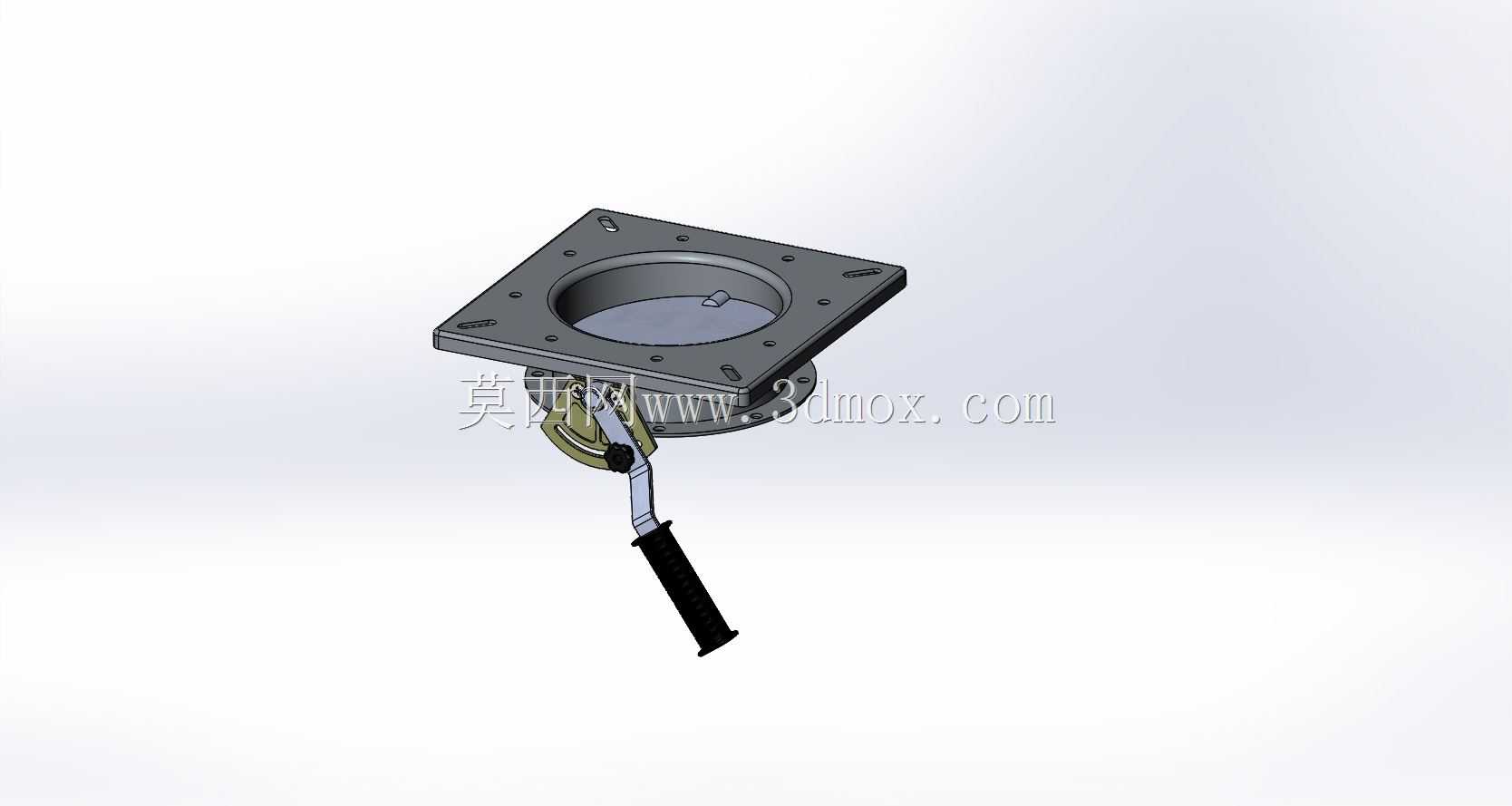

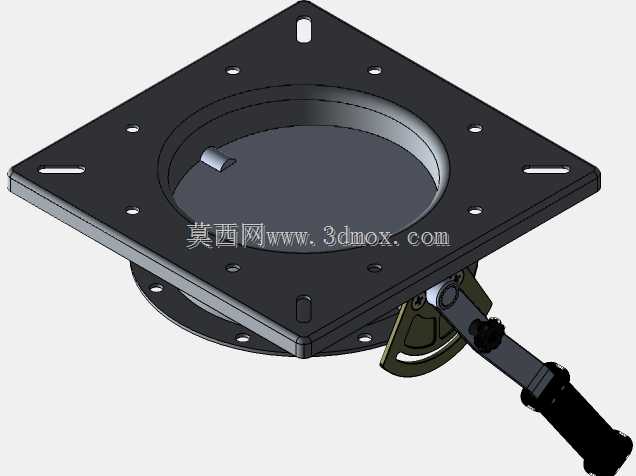

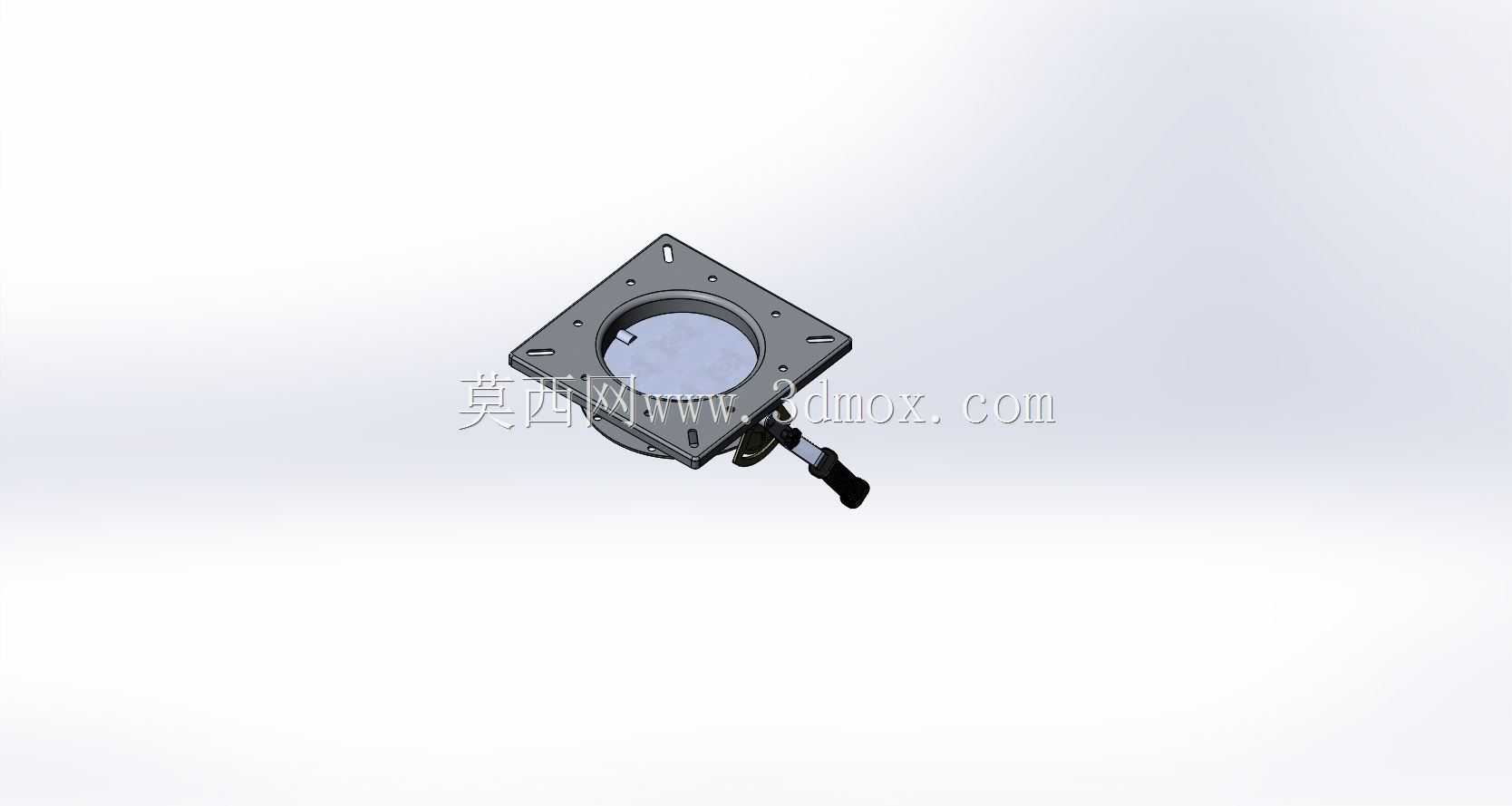

　　在粉体输送、除尘通风、散料卸料这类工业管路场景里，经常需要一款能快速截断通路、不需要复杂执行机构的截流部件，这款DN250规格的手动快开阀门就是针对这类场景设计的。从结构上看，它采用方形法兰作为安装对接面，相比圆形法兰，方形法兰在方形料斗、方转圆管路的对接场景里适配性更强，不需要额外做方圆过渡接头就能直接安装，能减少管路转接的泄漏点，安装时四个角的螺栓孔对位容错率更高，现场施工时哪怕管路存在小范围的位置偏差，也能顺利完成紧固。阀门的核心截流部件是内置的圆形挡板，挡板和阀座的贴合面做了平整加工，关闭时能完全覆盖通径截面，阻断管路内的介质流通，因为这类阀门多用于低压的粉体、气体管路，不需要过高的密封压力等级，

　　平面贴合的结构足够满足使用需求，同时开启时挡板能完全翻转到通径侧面，不会对管路内的介质流动造成过多遮挡，流道通畅性更好，不容易出现积料卡滞的问题。操作端采用杠杆式手柄结构，手柄长度经过力矩匹配，操作人员不需要借助额外工具，徒手就能完成阀门的开闭动作，手柄和阀轴的连接位置设置了定位结构，当挡板转动到完全开启或者完全关闭的位置时，能通过卡位结构保持状态，不会因为管路内的介质压力冲击导致挡板自行移位，日常巡检时也能通过手柄的角度直观判断阀门的开闭状态，不需要额外加装位置指示器。设计这款结构的时候，首先要考虑的是安装边界的匹配，方形法兰的螺栓孔中心距、法兰厚度都要和常规DN250方口管路的安装尺寸对齐，阀轴伸出法兰的位置要做轴套防护，

　　避免粉尘进入转轴间隙造成卡涩，手柄的转动范围内不能和周边的管路、支架产生干涉，所以在建模时要预留出手柄操作的安全空间，确保现场操作人员站在阀门侧方就能顺利完成操作，不需要探身或者挪动周边设备。从实际使用的角度看，这类手动快阀经常用在除尘系统的支管截流、料仓的卸料口控制、粉体输送管路的支路切换场景，相比电动、气动阀门，它不需要外接电源或者气源，安装完成后就能投入使用，后期维护只需要定期给转轴加注润滑脂，检查挡板的贴合面磨损情况即可，维护成本极低，适合在没有辅助动力源的简易管路上使用。结构建模时，法兰部分的厚度要满足低压工况下的刚度要求，避免螺栓紧固后法兰出现变形导致密封面贴合不严，阀轴和挡板的连接要采用可靠的固定方式，

　　防止多次开关后挡板出现松动移位，手柄的握持部分做了防滑结构，即使操作人员戴着手套也能稳定施力，不会出现打滑的问题。另外，阀门的整体结构没有复杂的曲面和异形件，所有零部件都可以采用常规的板材切割、机加工工艺制作，生产制造成本低，备件替换也很方便，哪怕是现场出现零部件损坏，也能快速加工替换件完成维修，不需要整阀更换。在管路布局设计时，这款阀门可以水平安装也可以垂直安装，垂直安装时手柄的操作方向要设置在人员容易触及的高度，避免过高或者过低造成操作不便，水平安装时要注意挡板的转轴方向，尽量让转轴保持水平，避免挡板因为自重出现自行关闭的情况。
