迷你型直插式接线连接器结构设计

　　这款迷你型直插连接器的结构设计，核心围绕小空间内的低压电路可靠连接需求展开，在消费类电子、小型工控板卡、便携检测设备的板端接线场景中，这类紧凑结构的接插件应用占比逐年提升，尤其是在板上安装空间被压缩到极限的手持设备、分布式传感节点模块中，传统大尺寸接线座根本无法适配安装边界，这类迷你结构的设计价值就凸显出来。从实际使用场景来看，这类连接器主要承担板载线路与外部引线的电流、信号传输功能，额定载流能力匹配小功率信号回路与低压供电回路的需求，插针采用直插式设计，适配标准PCB板的通孔焊接工艺，焊接后插针与基板的结合强度能够满足常规设备的抗振动要求，在日常插拔、设备移动过程中不会出现焊盘脱落、引脚虚接引发的接触不良问题。

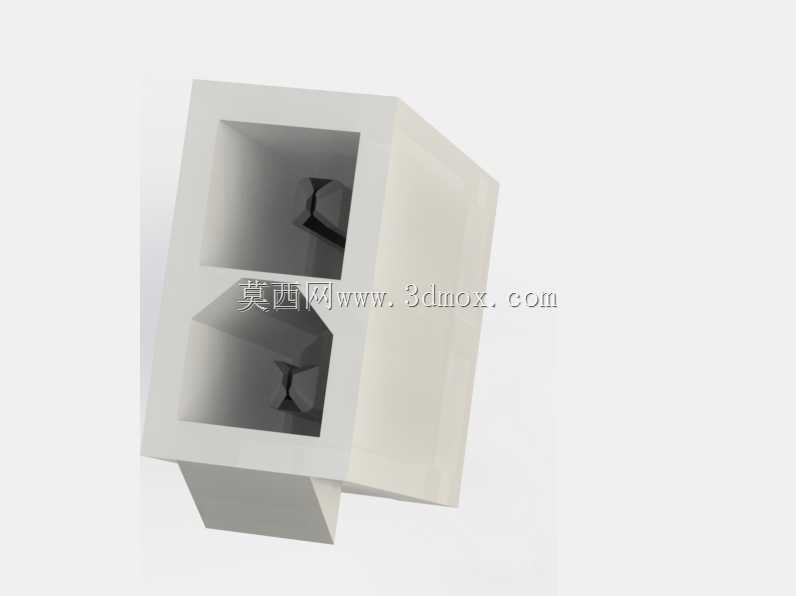

　　设计过程中首先考量的是绝缘基座的结构强度，基座采用工程塑料一体注塑成型，壁厚控制在兼顾结构刚性与注塑成型工艺性的区间，既不会因为壁厚过大导致注塑缩痕、成型周期过长，也不会因为壁厚过薄出现插针压装时基座开裂、日常使用中基座碎裂的问题。基座内部的插针固定槽做了限位台阶设计，插针压入基座后会被台阶完全卡紧，不会出现插针轴向窜动、引脚位置偏移的问题，两个插针的中心距严格匹配行业通用的间距标准，能够直接适配市面上通用的接插件母端，不需要单独开发配套的对接端，降低了终端设备的配件采购成本。从安装边界来看，这款连接器的基座外形做了切角避让设计，在PCB板上高密度排布元件的时候，相邻元件的边角不会和连接器基座发生干涉，

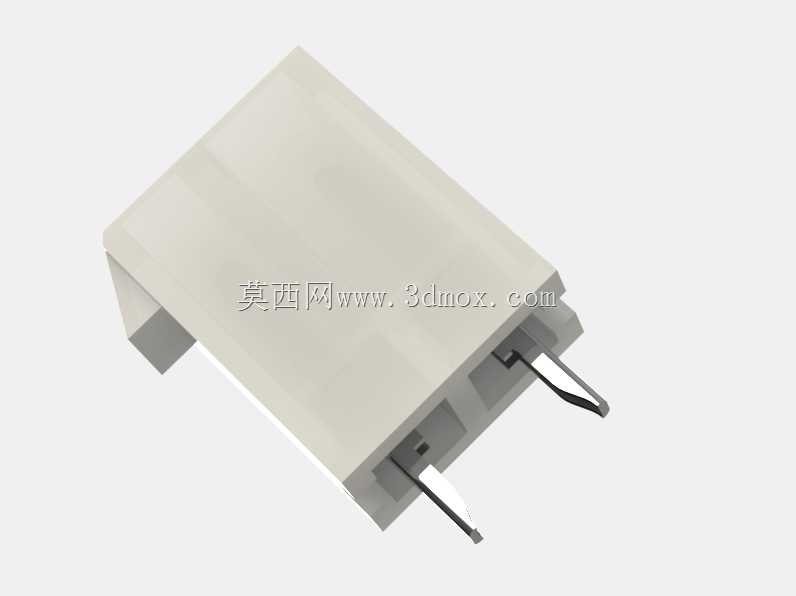

　　基座底部和PCB板面贴合的平面做了平整度控制，焊接时不会因为基座底面不平导致浮高、引脚焊接深度不一致的问题。插针的外露长度做了精准控制，穿过PCB板后的引脚长度刚好满足波峰焊或者手工焊接的吃锡要求，不会因为引脚过长导致焊锡堆积、相邻引脚短路，也不会因为引脚过短导致焊接面积不足、连接强度不够。在功能特性上，基座的插接端做了导向斜面设计，外部对接插头插入时不需要精准对位，顺着斜面就能顺利滑入插接位置，降低了现场接线的操作难度，即使是没有接线经验的操作人员，也能快速完成对接操作，不会出现插反、插歪导致的插针弯折、基座损坏问题。插针的接触部位做了镀覆处理，能够降低接触电阻，减少长期通电过程中的接头发热问题，同时提升抗氧化能力，

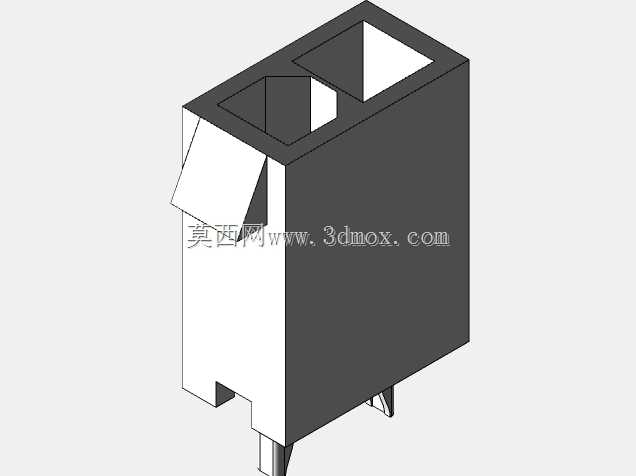

　　在常规温湿度环境下长期使用不会出现接触表面氧化、接触电阻升高引发的信号衰减、供电不稳问题。在结构细节上，基座两侧的卡扣结构和对接端的卡槽配合，插入到位后会发出清晰的卡扣到位提示音，同时形成机械锁止，设备在移动、受到振动的时候对接插头不会松脱，避免线路意外断开引发的设备故障。锁止结构的解锁力度做了合理调校，既不会因为锁止力过小导致容易松脱，也不会因为解锁力过大导致拔插时损坏基座或者PCB焊盘。这类迷你连接器的设计，本质上是在极小的空间内平衡绝缘性能、连接可靠性、安装工艺性、操作便捷性的多目标优化过程，每一处壁厚、每一个倒角、每一段引脚长度的确定，都需要结合实际生产工艺、现场使用场景、长期可靠性要求反复调整，比如插针和基座的过盈配合量，过盈量太大压装时会撑裂基座，过盈量太小插针容易松动，需要结合塑料的弹性模量、插针的表面粗糙度反复验证才能确定最优参数；再比如基座表面的脱模斜度，斜度太大会导致基座外形尺寸超差，斜度太小会导致脱模困难、生产效率降低，这些细节参数都是在大量量产验证过程中逐步优化定型的，最终呈现的结构看似简单，实则每一处设计都对应着实际生产和使用中的具体需求，没有多余的冗余结构，也没有缺失必要的功能设计，完全匹配小空间板端接线的实际使用要求。
