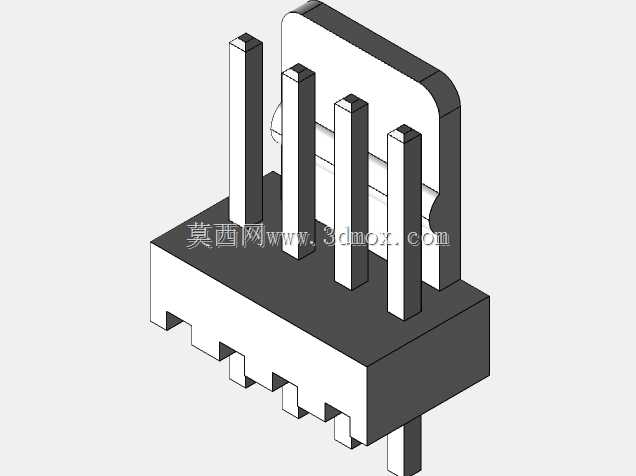

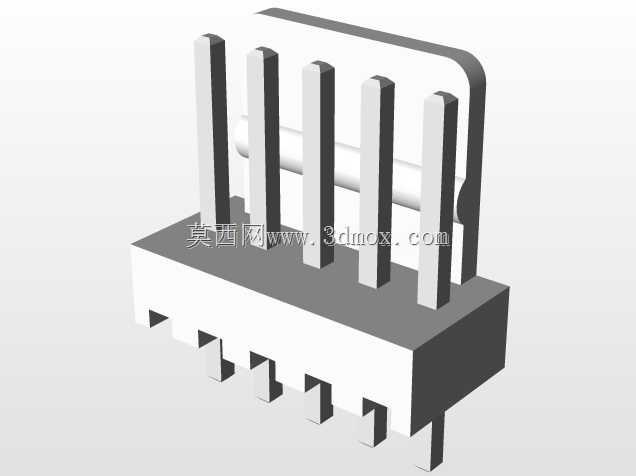

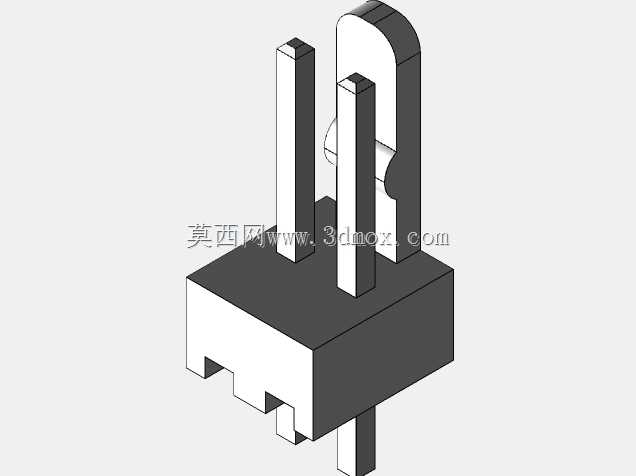

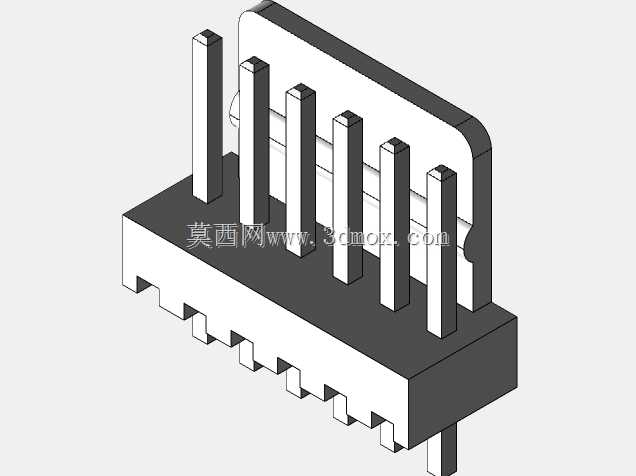

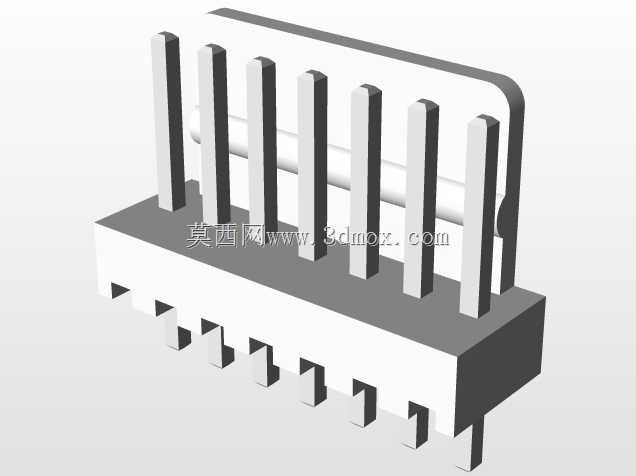

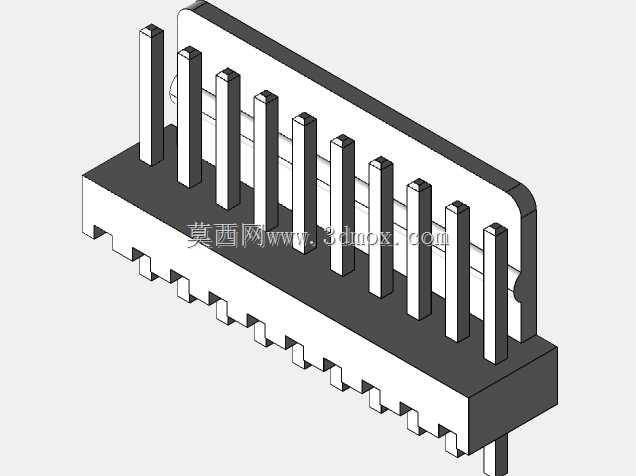

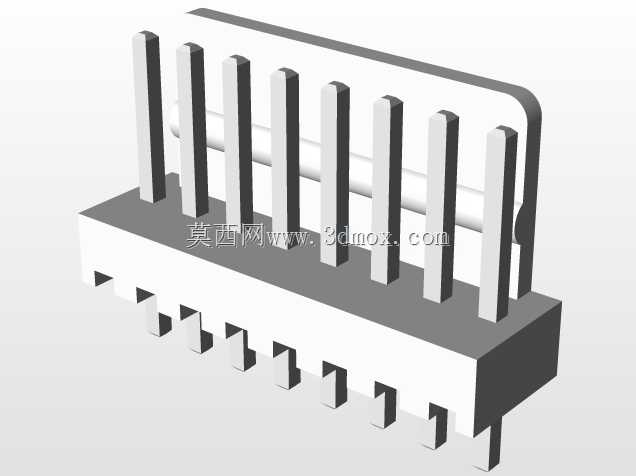

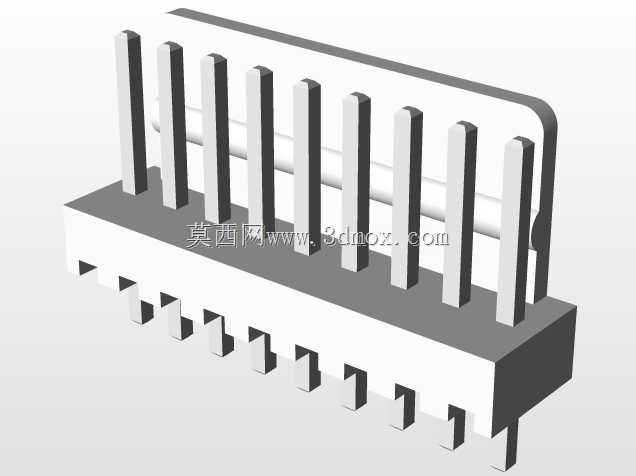

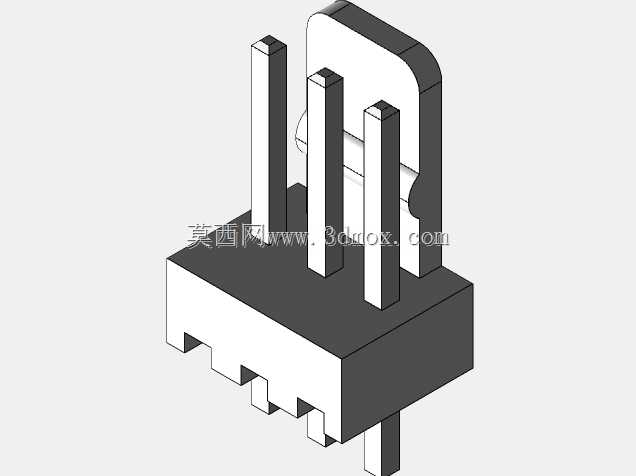

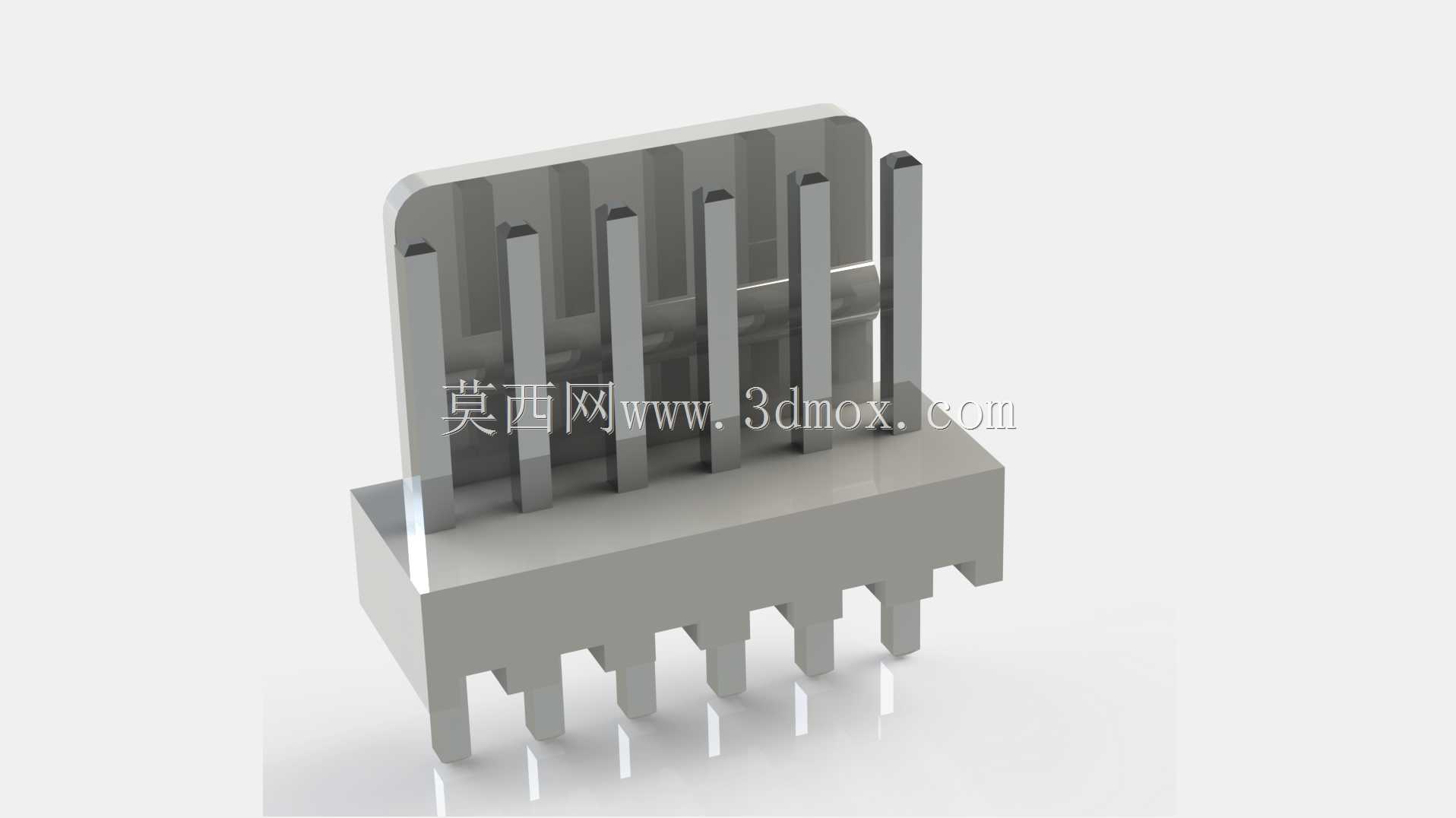

在低压电控、消费电子、工业控制板卡的板间连接场景里,2.54mm间距的连接器是应用覆盖度极高的基础互联元件,这类间距的接插件最早伴随通用面包板、穿孔式PCB的普及成为行业通用规格,至今仍是中小电流信号传输场景的首选互联方案。这款KK系列直插连接器采用公端直插结构设计,主体分为绝缘基座与导电插针两个核心部分,绝缘基座采用耐高温工程塑料注塑成型,基座上的插针安装孔位严格按照2.54mm的标准间距排布,孔位的同轴度公差控制在0.05mm以内,避免插针安装后出现偏斜,导致插装时对不准母座插孔或者PCB焊盘。导电插针采用黄铜基材表面镀锡处理,兼顾导电性能与焊接可靠性,插针的插接段做了圆角导向处理,端部的小圆弧结构可以在插接时自动导正位置,
即使存在微小的安装对位偏差,也能顺利插入对应母座,不会出现插针顶弯、基座开裂的问题。插针的焊接段采用直插设计,长度适配常规1.6mm板厚的PCB,穿过焊盘后露出的长度控制在1.2-1.5mm,既可以保证焊锡充分浸润形成可靠焊点,也不会因为露出过长导致相邻焊点之间出现锡连短路。从安装边界来看,这款连接器的基座宽度为5.0mm,基座高度从PCB板面算起为8.5mm,插针顶端距离板面的总高度为13.2mm,在进行板卡布局时,只要在连接器安装位置预留对应长宽的禁布区,同时保证插针对应位置没有过高的贴片元件干涉,就可以顺利完成装配。不同于贴片式连接器,直插结构的KK连接器焊接后与PCB的结合强度更高,可以承受一定的插拔力,
不会因为多次插拔导致焊盘脱落,适合需要频繁拆装调试的设备内部连接场景,比如实验测试台架、小批量定制的工控板卡、教学用电子实验装置,都大量采用这类连接器做信号与小功率电源的传输。设计这类连接器的三维模型时,首先要确认插针的中心距严格符合2.54mm的行业通用标准,这个尺寸是和通用母座、面包板、PCB封装完全匹配的核心尺寸,一旦出现偏差就会导致整个零件无法通用。其次要注意绝缘基座上的定位凸台结构,基座底部的两个小凸台可以卡在PCB的定位孔里,焊接时不需要额外治具固定就可以保证连接器不会偏移,减少波峰焊时的零件移位不良率。插针与基座的配合采用过盈压装结构,插针中部的滚花段压入基座的安装孔后,可以承受5N以上的轴向拉力,
不会在插拔过程中出现插针被从基座中拔出的故障。在实际选型应用中,2-10Pin的不同引脚数规格可以覆盖绝大多数的信号连接需求,单Pin可以承载的额定电流为3A,足够满足常规传感器信号、控制信号、小功率供电的传输要求,不需要额外采用大间距的电源连接器,能够有效缩小板卡的整体体积。不同于定制化的专用连接器,这类标准间距的KK系列连接器供应链成熟,采购成本低,互换性强,不管是新品开发打样还是批量生产,都可以快速采购到对应规格的物料,不会出现供应链断供的问题。建模过程中需要注意区分插针的不同功能段,插接段的直径、焊接段的直径、压装段的滚花结构都要准确还原,这样导出的工程图才能直接用于开模或者来料检验,避免因为模型尺寸偏差导致生产出的零件无法和标准母座适配。另外基座的边缘做了0.3mm的倒角处理,既可以去除注塑后的飞边毛刺,也能在装配时避免划伤操作人员的手部,这些细节结构虽然不影响核心的连接功能,但却是量产零件必须考虑的工艺细节。在板对板连接场景中,这款直插公端可以和同间距的直插母座、弯插母座配合使用,实现平行板、垂直板之间的信号互联,不需要额外定制转接件,大幅降低设备的装配复杂度。
