多格对位物料规整承载料槽结构

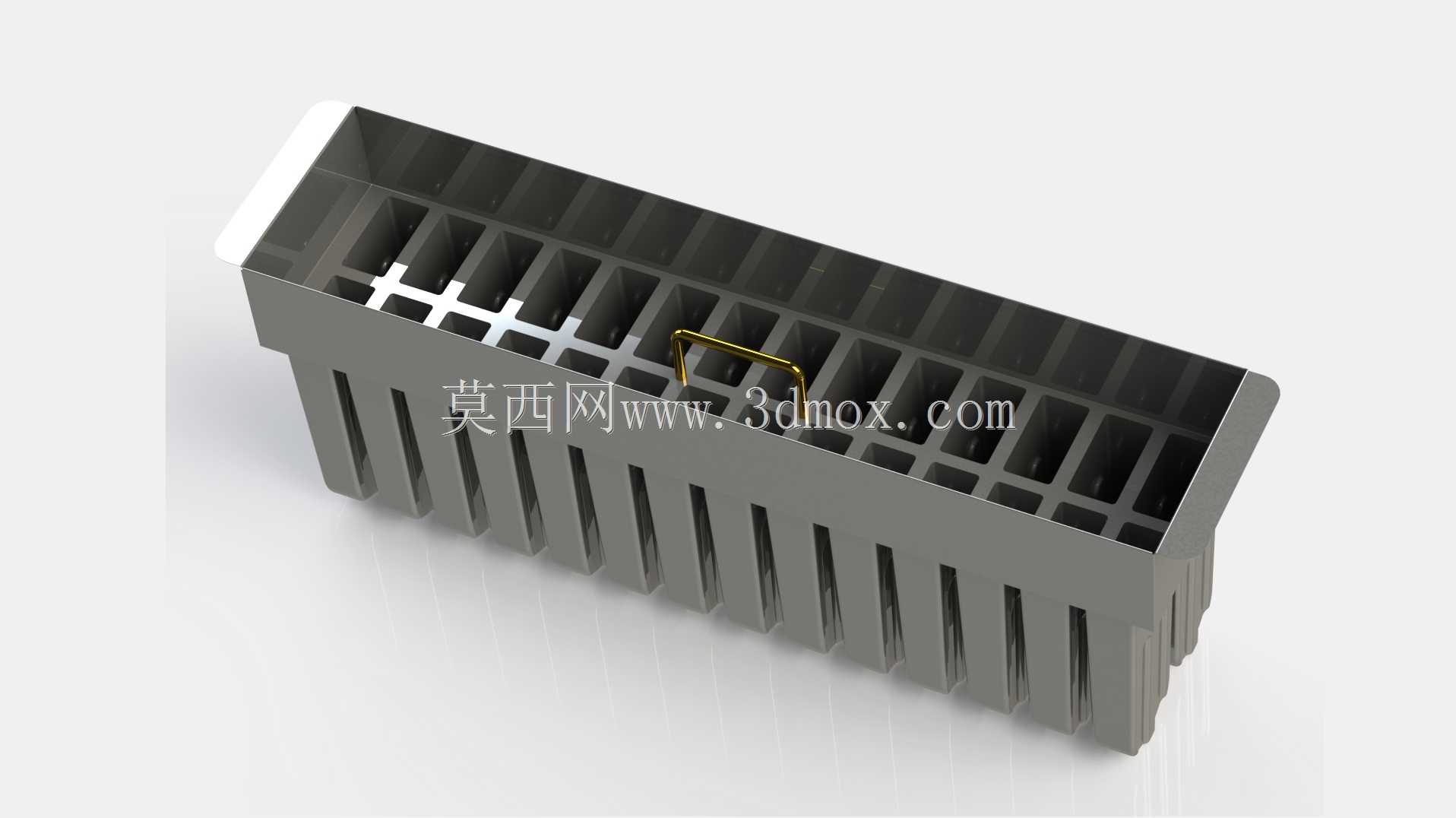

　　在电子元器件分装、精密小零件工序流转、实验室样本规整这类对物料摆放对位精度有要求的场景里，这类分格对位料槽是工位上最常用的承载工装，很多人在做产线工位布局的时候容易忽略这类小件工装的结构合理性，最后要么是取放物料卡滞，要么是对位偏差导致后续机械手取料报错，反而拉低整条线的稼动率。从结构设计逻辑来看，这款料槽采用等距分格的栅格布局，每一个独立槽位的内壁都做了微拔模斜度，槽底预留了0.2mm的承托凸台，既可以避免物料放到底部时和槽底完全贴合产生真空吸附导致取料困难，也能让不同公差带的同规格物料都能顺利滑入槽位，不会出现卡料、翘边的情况。料槽整体的侧壁做了竖向加强筋结构，筋条高度占槽体总高度的三分之二，既可以减轻整体料槽的重量，

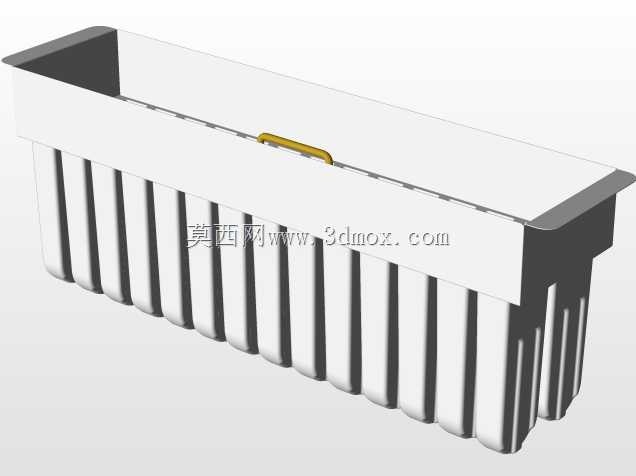

　　方便操作人员在不同工位之间转移搬运，也能提升槽体的侧向抗形变能力，就算叠放3到4个满载的同规格料槽，侧壁也不会出现外扩变形导致槽位错位的问题。料槽一端延伸出的窄边定位凸台，是专门为自动化工位设计的安装对位基准，安装时只需要将凸台卡入工位载台的定位挡边，不需要反复调整位置就能保证所有槽位的中心坐标和机械手取料坐标完全重合，能把工位换型的调试时间压缩到原来的三分之一。槽体顶部的栅格连接筋做了R1.5的圆角过渡，没有尖锐的直角棱边，一方面可以避免操作人员取放料的时候被棱边划伤，另一方面也能减少物料放入时和槽口的硬碰撞，针对表面易刮花的精密零件，还能在筋条表面粘贴防静电泡棉条，不需要改动主体结构就能适配不同防护等级的物料承载需求。

　　从安装边界尺寸来看，这款料槽的整体长宽比适配主流的流水线载台标准尺寸，底部四周预留了10mm宽的压边空间，可以直接用常规的压块固定在载台上，不需要额外加工定制安装孔位，槽体的总深度控制在单排物料叠放高度的1.2倍，既可以避免物料在输送过程中从槽位甩出，也不会因为槽深过大导致手指取料时探入过深影响操作效率。在实际产线应用里，这类料槽除了用来承载待加工的小零件，也可以用来存放工序间的小型装配配件，比如螺丝、弹簧、定位销这类标准件，分格对位的结构能让操作人员不用反复翻找就能快速拿到对应规格的配件，减少无效动作耗时。设计的时候特意把槽壁的厚度控制在均匀的2mm，不管是采用防静电ABS注塑加工，还是采用铝合金CNC加工做小批量验证，

　　都能保证加工过程中不会因为壁厚不均出现缩痕、加工变形的问题，槽体内部所有转角都做了统一的圆角处理，清理的时候不会有清洁死角，用普通的工业毛刷就能把槽内残留的碎屑、灰尘清理干净，适配电子车间、无尘实验室这类对清洁度有要求的使用场景。很多初次做这类工装设计的工程师容易犯的错误是把槽位尺寸做的和物料尺寸完全一致，忽略了加工公差和物料本身的尺寸公差，最后做出来的料槽要么物料放不进去，要么放进去之后倾斜歪倒，这款料槽的单槽宽度和长度都预留了0.3mm的间隙，在保证物料不会在槽内大幅偏移的前提下，兼顾了物料取放的顺畅度，槽位之间的分隔筋厚度控制在1.5mm，在保证结构强度的前提下尽可能压缩了无效占用空间，让同等外形尺寸的料槽可以容纳更多数量的物料，减少工位上的料槽更换频次。料槽上附带的小型金属提手是可拆装结构，需要人工频繁搬运的时候可以装上提手，用在自动化工位不需要人工转移的时候可以直接拆掉，不会和周边的自动化机构产生运动干涉，提手的安装孔做了沉头设计，安装之后螺丝头不会突出槽体表面，避免叠放的时候刮花下层料槽的表面。
