汽车燃油系统45度弯角加注连接管

　　这款弯角式燃油加注连接构件，主要应用在乘用车辆、小型工程动力设备的燃油箱加注端口位置，承担燃油加注过程中的导流、连接与密封功能，是燃油补给系统中不可或缺的管路连接件。从实际装车场景来看，该构件一端通过法兰结构固定在车身侧围的加注口安装位，另一端通过内螺纹结构与油箱内部的注油延伸管路对接，45度的弯角设计刚好适配车身侧围外板到油箱入口的空间走向，避免管路出现直角弯折导致的加注流速受阻、气堵等问题。

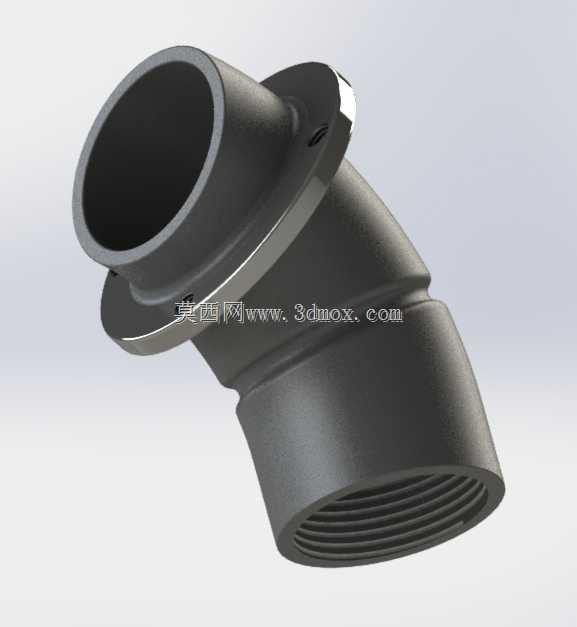

　　在功能特性层面，该构件的法兰端设计有带安装孔的凸缘结构，凸缘端面加工有密封槽位，装配时配合耐油橡胶密封圈可以实现加注口与车身安装位的静态密封，防止行车过程中路面溅水、灰尘进入加注腔，同时也能避免燃油挥发气体从安装缝隙溢出。构件的下端内螺纹段采用标准管螺纹规格，螺纹牙型加工精度满足密封管螺纹的公差要求，对接时无需额外生料带辅助密封，仅靠螺纹配合面的挤压就能实现管路连接处的耐油密封，可承受燃油系统正常工作状态下的微正压，不会出现渗漏问题。弯管段的内壁做了顺滑过渡处理，弯折位置的内壁曲率连续无突变，加注燃油时可以让油液顺着管壁平滑流入油箱，减少油液飞溅产生的静电积累，同时也能降低加注过程中的反喷风险，匹配常规加油枪的流速要求时，不会出现跳枪过早的问题。

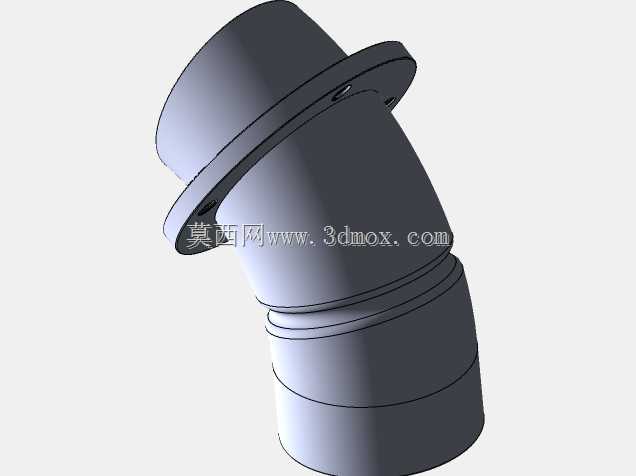

　　从设计思路上看，这款构件的建模过程优先保证了安装边界的准确性，法兰端的安装孔中心距、凸缘外径、端面到弯角起始位置的轴向尺寸，都严格对应车身侧围加注口的安装开孔尺寸，确保装车时可以直接对位安装，不需要现场修配。弯角的角度设定综合考虑了不同车型油箱布置的通用空间，45度的弯折角度既可以适配油箱在车身后排座椅下方的常规布置位置，也能满足部分油箱布置在后备箱侧方的车型走向需求，管路的通径尺寸匹配常规乘用车的加注流量要求，内壁通径全程保持一致，没有缩径位置，避免影响加注速度。构件外壁的加强筋结构布置在弯角的受力集中位置，因为车辆行驶过程中加注口位置会受到车身振动、加油枪插拔的冲击力，弯角位置是应力集中的薄弱点，在弯折处外侧设计的环形加强凸台，可以提升构件的整体结构强度，避免长期使用后出现开裂、形变问题。

　　在安装边界方面，法兰端的凸缘厚度控制在适配车身钣金安装位的间隙范围内，装配后法兰端面与车身外板的加注口装饰罩可以完全贴合，不会出现凸起或缝隙过大的问题。下端螺纹段的长度设计预留了足够的管路对接余量，即使配套的油箱注油管存在一定的尺寸公差，也能保证螺纹啮合长度满足密封和抗拉脱要求。构件整体的外部轮廓尺寸充分考虑了安装位周围的空间，弯角外侧的最大回转半径不会与车身内部的翼子板内衬、线束等周边部件发生干涉，安装时不需要调整周边部件的位置。整个构件的壁厚设计均匀，既满足了耐油耐压的强度要求，也控制了构件的整体重量，符合汽车零部件轻量化的设计趋势，同时均匀的壁厚也适合采用注塑工艺批量生产，成型过程中不会出现壁厚不均导致的缩痕、气泡等缺陷。

　　在实际使用过程中，这款构件还兼顾了燃油加注时的排气需求，内壁的顺滑结构可以让油箱内的空气顺着油液与管壁的间隙顺利排出，避免加注时因为油箱内部气压升高导致的油液反涌。法兰端的安装孔采用沉孔设计，装配螺栓后螺栓头不会凸出于法兰端面，保证外侧装饰罩的安装平整度。整个构件的材质选用耐燃油腐蚀的工程塑料，长期接触汽油、柴油等燃油介质不会出现溶胀、开裂问题，耐温范围覆盖车辆使用的常规环境温度区间，在低温环境下不会因为材料变脆出现开裂，高温暴晒环境下也不会出现材料软化形变的问题。
