圆柱型齿轮箱壳体结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445788
  • 圆柱型齿轮箱壳体结构三维设计

  在工业传动系统的布局中,齿轮箱壳体是承担传动组件承载、防护与安装定位的核心基础零件,这款圆柱构型的齿轮箱壳体,主要适配中小功率的同轴式传动布局,常见于轻工输送设备、小型动力输出单元、辅助传动模组这类对安装空间径向尺寸约束较强的场景。从实际使用场景来看,这类壳体常被应用在食品加工线的动力输送段、小型自动化设备的动力传输工位、农用小型机具的传动单元中,这类场景往往要求传动组件外轮廓规整,没有突兀的外凸结构,方便在紧凑的设备机架内完成嵌装,同时壳体本身需要具备足够的刚性,抵消齿轮啮合过程中产生的径向与轴向载荷,避免传动过程中出现齿轮偏载、啮合间隙异常变大的问题。

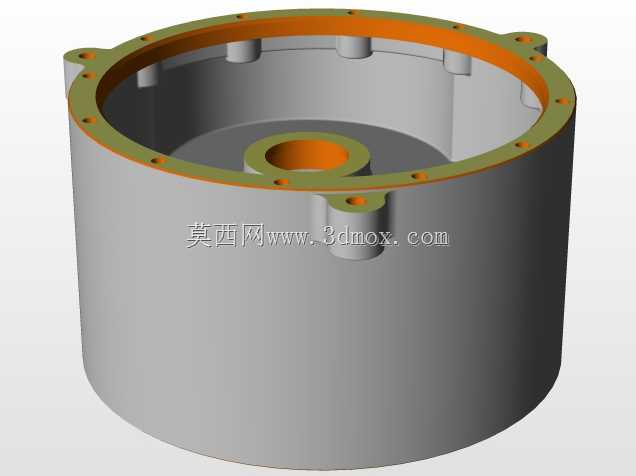

  从功能特性上看,这款壳体采用一体化圆柱筒身设计,顶部法兰边均匀布置了连接螺栓孔,用于和箱盖或者对接端的安装法兰完成紧固,法兰边内侧设计了密封胶圈的安装止口,能够在装配后实现接合面的静密封,避免传动润滑介质出现渗漏,同时阻挡外界的粉尘、水汽进入箱体内部,破坏齿轮与轴承的润滑环境。筒身侧壁设置了带安装孔的凸台结构,这类凸台一方面可以用于壳体自身在设备机架上的定位固定,另一方面也可作为传感器安装、油位观察、润滑油加注的接口预留位,不需要后续在筒壁上额外开孔加工,减少二次加工带来的壳体强度削弱问题。壳体底部的中心凸台结构,是输入或者输出轴的轴承安装位,凸台的内孔预留了轴承外圈的配合公差带,能够保证轴承装配后的同轴度,避免轴系转动过程中出现卡滞、偏磨的问题。

  从设计思路层面拆解,这款壳体在建模阶段优先保证了各安装面的形位公差要求,顶部法兰的端面与底部轴承孔的轴线垂直度控制在合理范围内,保证装配后箱盖与轴系的垂直精度,避免轴系出现倾斜。筒身的壁厚采用均匀化设计,在满足刚性要求的前提下尽可能控制壳体的整体重量,法兰边与筒身的衔接位置做了圆角过渡处理,避免铸造或者机加工过程中出现应力集中的问题,减少零件在受载情况下出现开裂的风险。所有螺栓孔的位置都做了等角度均分设计,既方便装配时的螺栓对位,也能保证法兰接合面的压紧力均匀分布,避免出现局部压紧力不足导致的密封失效问题。

  在安装边界与尺寸适配方面,这款圆柱壳体的最大外轮廓为顶部法兰的外圆直径,筒身外径小于法兰直径,安装时可以从设备安装板的预留圆孔中直接穿入,通过法兰边搭在安装板表面完成定位,这种安装方式不需要额外设计复杂的安装支架,能够大幅降低配套设备的结构设计复杂度。底部中心轴承孔的凸台高度经过匹配设计,既能够保证轴承的装配深度足够,提供充足的支撑跨度,也不会因为凸台过长导致轴系的悬臂尺寸变大,影响轴系的运转稳定性。壳体内部的腔室容积经过测算,能够容纳对应功率等级齿轮传动所需的润滑油量,腔室内壁没有多余的加强筋凸起,避免润滑油在腔室内流动时出现不必要的搅动阻力,同时也方便加工过程中的内腔清砂与清洁处理。

  从实际工程应用的角度看,这类圆柱型齿轮箱壳体相比异形剖分式箱体,加工工序更少,同轴度更容易保证,装配难度更低,在小功率、安装空间紧凑的传动场景下具备很高的实用性。建模过程中对所有安装孔的位置、配合面的尺寸都做了参数化关联,后续如果需要适配不同功率的传动组件,只需要调整对应参数即可快速完成改型,不需要重新搭建整体模型框架,能够大幅提升后续衍生型号的设计效率。
