航模多旋翼用九通道信号接收装置结构

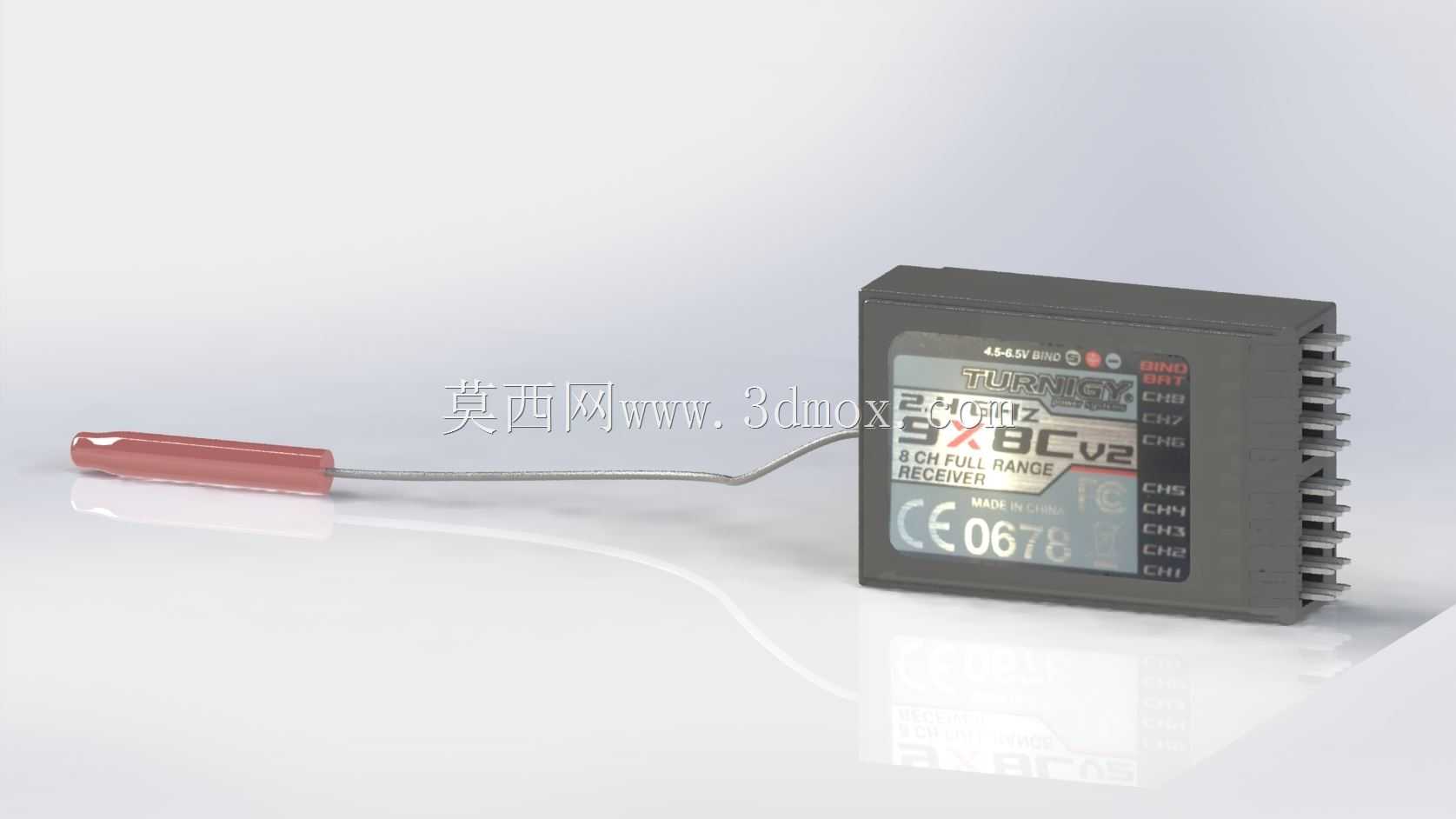

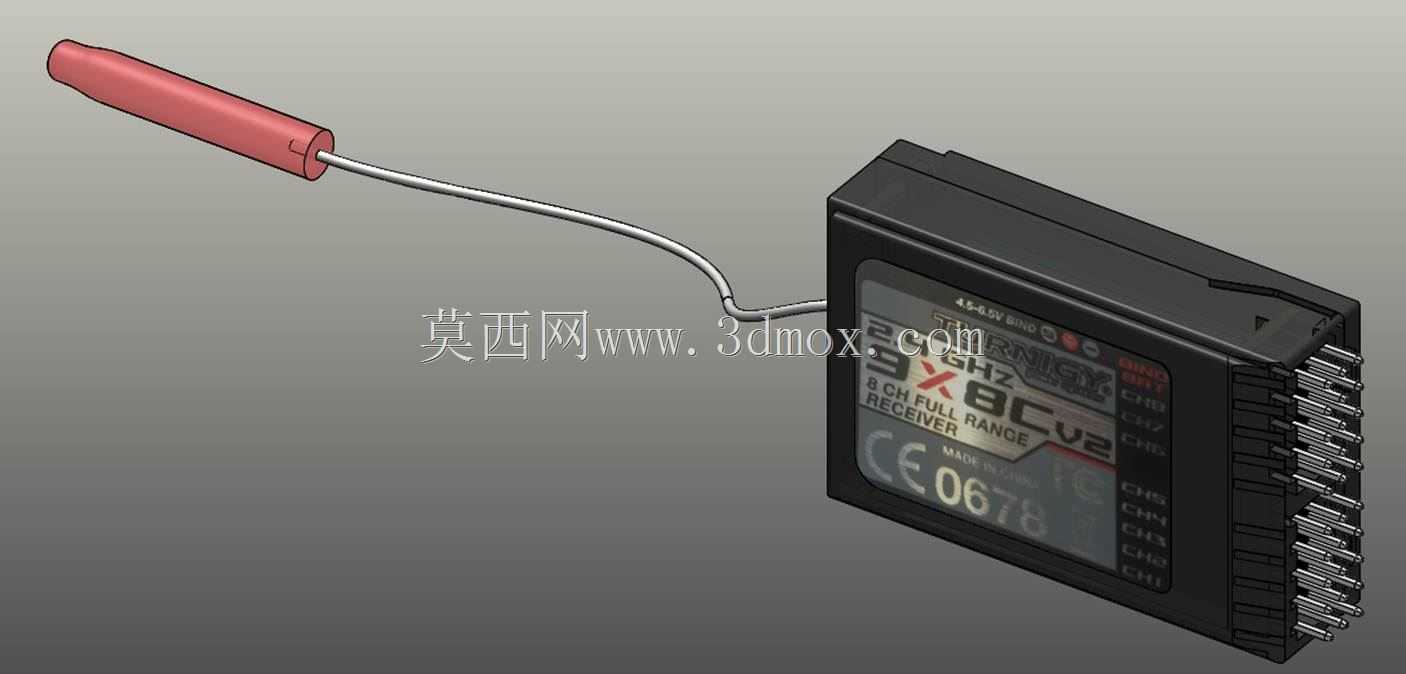

这款九通道航模信号接收装置，主要面向消费级航模、多旋翼飞行器、固定翼航模以及小型无人载具的飞控信号传输场景，是航模飞控链路里连接地面发射端与机上执行机构的核心信号中转部件，在实际飞行作业中承担着将操控端的杆量指令、通道开关信号稳定传输至机上舵机、电调等执行部件的关键作用，直接决定飞行操控的响应精度与链路可靠性。从功能特性来看，该接收装置支持2.4GHz频段的信号传输，可同时输出九路独立控制通道信号，既能够满足四旋翼飞行器的油门、俯仰、横滚、偏航四个基础飞行通道的控制需求，也可预留多余通道接入航模云台、投放机构、航灯等扩展外设，适配从入门级休闲飞行到轻度作业级航模的多场景使用需求，全通道信号输出延迟控制在航模飞行安全阈值内，可支持常规范围内的全量程信号接收，在无遮挡的开阔飞行场景下可保障稳定的信号连接，避免飞行过程中出现信号断连导致的飞行失控风险。从设计思路来看，整体结构采用紧凑型模块化布局，外壳采用硬质阻燃工程塑料一体注塑成型，外壳表面做了细微的磨砂纹理处理，既能够提升日常拆装过程中的防滑握持手感，也可在航模发生轻微擦碰、坠机时对内部的信号处理电路板、信号接收晶振起到缓冲防护作用，降低外力冲击导致的内部元件损坏概率。装置单侧排布整齐的针式信号输出接口，每个接口旁都印有清晰的通道标识，方便装机时对应连接不同的执行部件，避免接线错误导致的通道反向、设备无响应问题；信号接收天线采用软质引线设计，可根据装机的机身结构灵活调整天线摆放角度，尽可能避开机身内的电机、电调等电磁干扰源，提升信号接收的稳定性。从安装边界与尺寸适配来看，整体外形为规整的薄型长方体结构，边角做了圆弧过渡处理，不会在装机时剐蹭机身内部的其他线路与部件，整体厚度控制在较低水平，可适配多数小型航模的狭窄机身舱内安装空间，安装时可通过双面泡棉胶粘贴固定在机身舱内的平整位置，也可通过扎带穿过机身预留的安装孔位进行绑扎固定，无需额外设计复杂的专用安装支架，大幅降低航模组装的适配难度。装置侧面预留的信号针脚采用标准间距设计，可直接匹配市面上主流的航模舵机、电调的杜邦接头，无需额外制作转接线材，装机接线时可直接插拔对接，日常维护更换时也可快速拆装，大幅提升航模组装与调试的效率。
