便携荧光记号笔三维结构设计

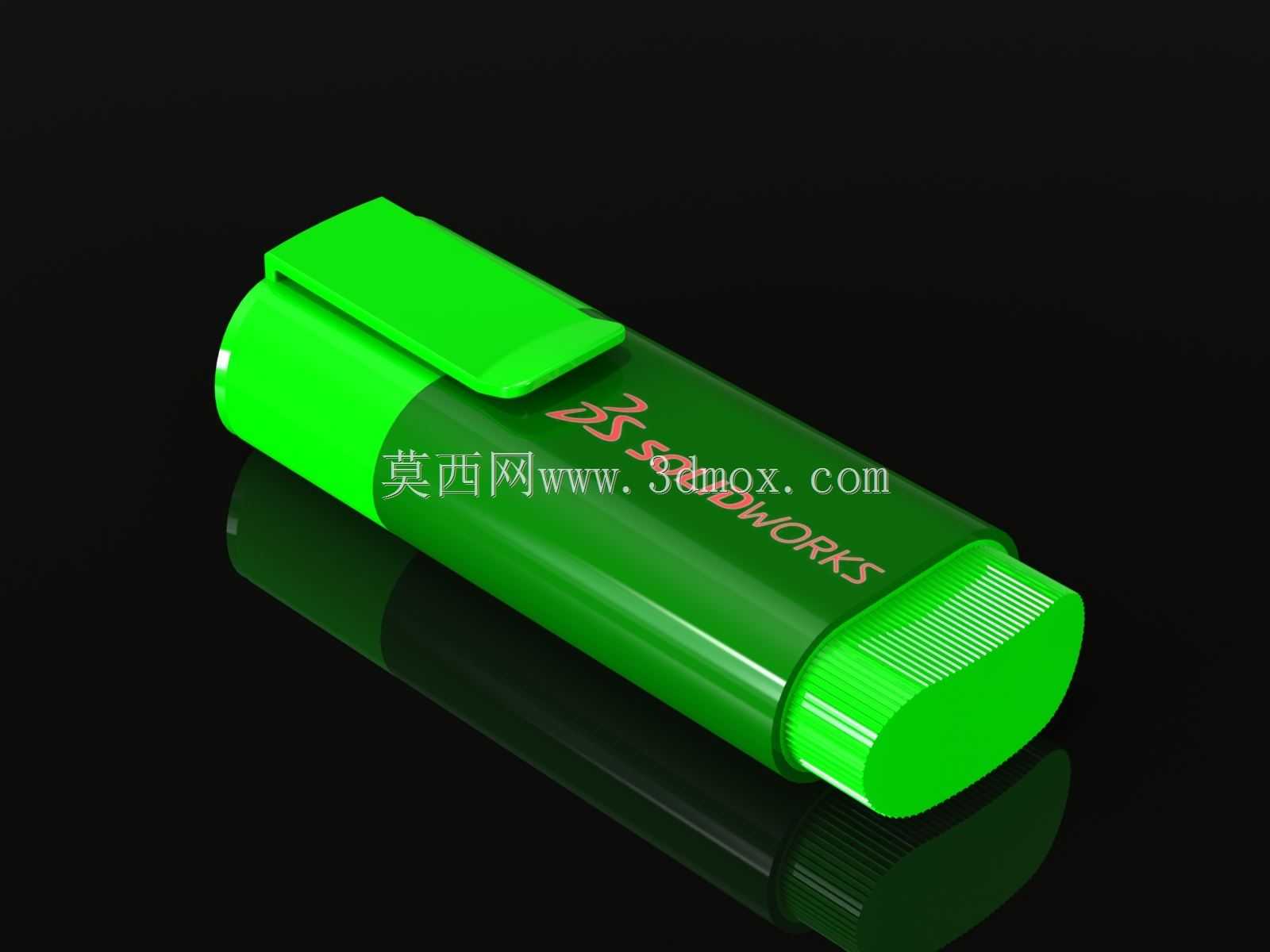

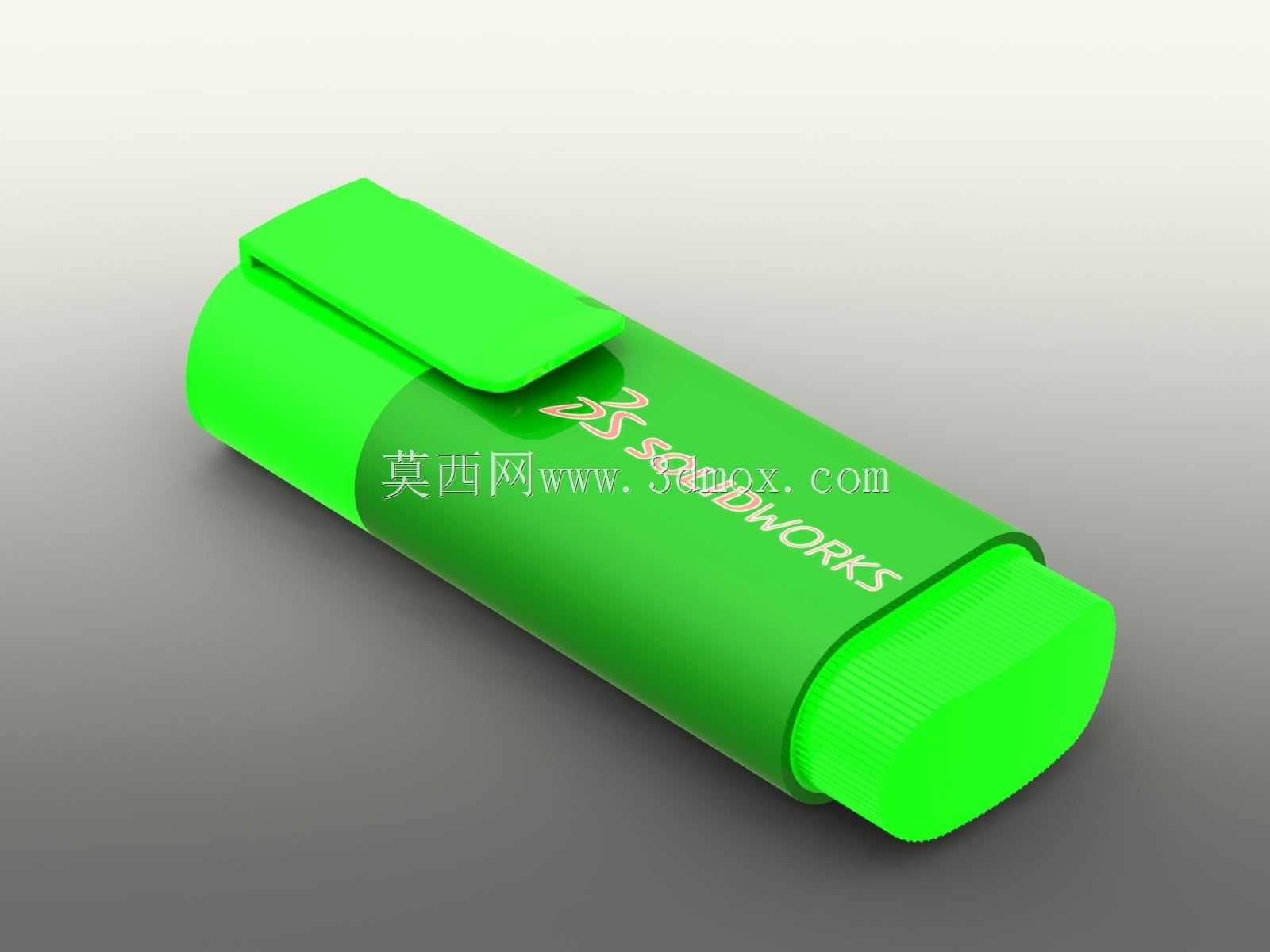

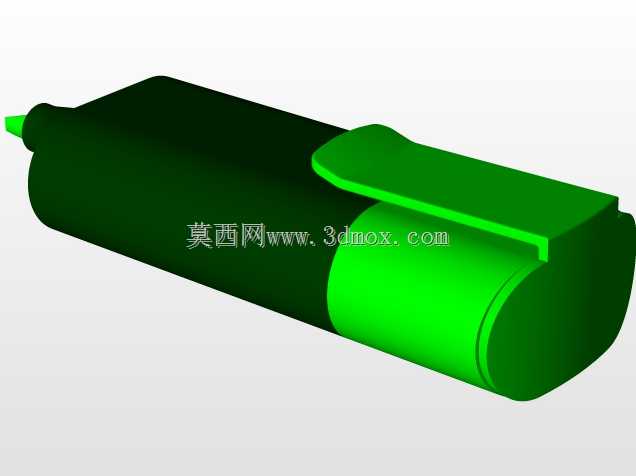

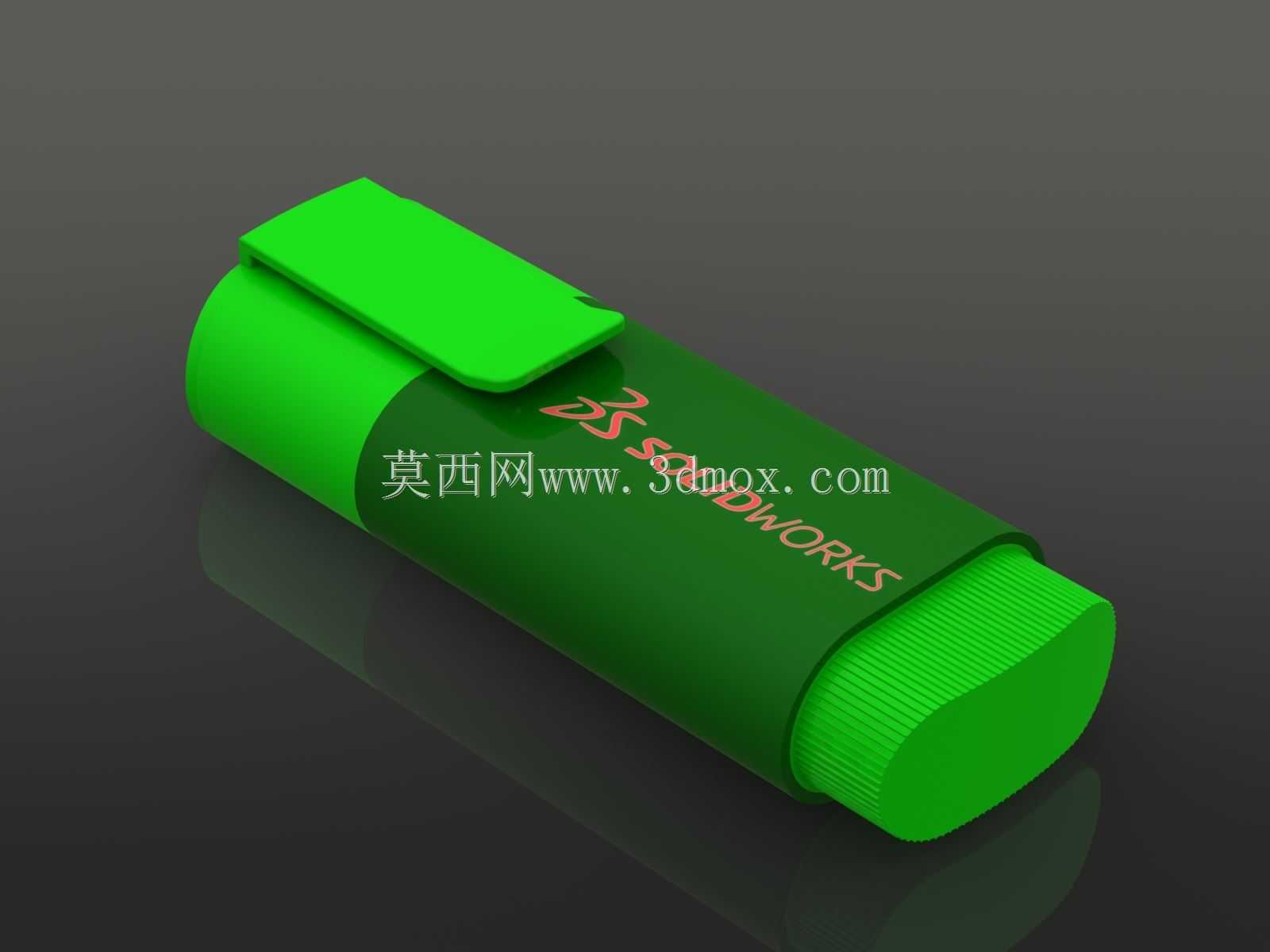

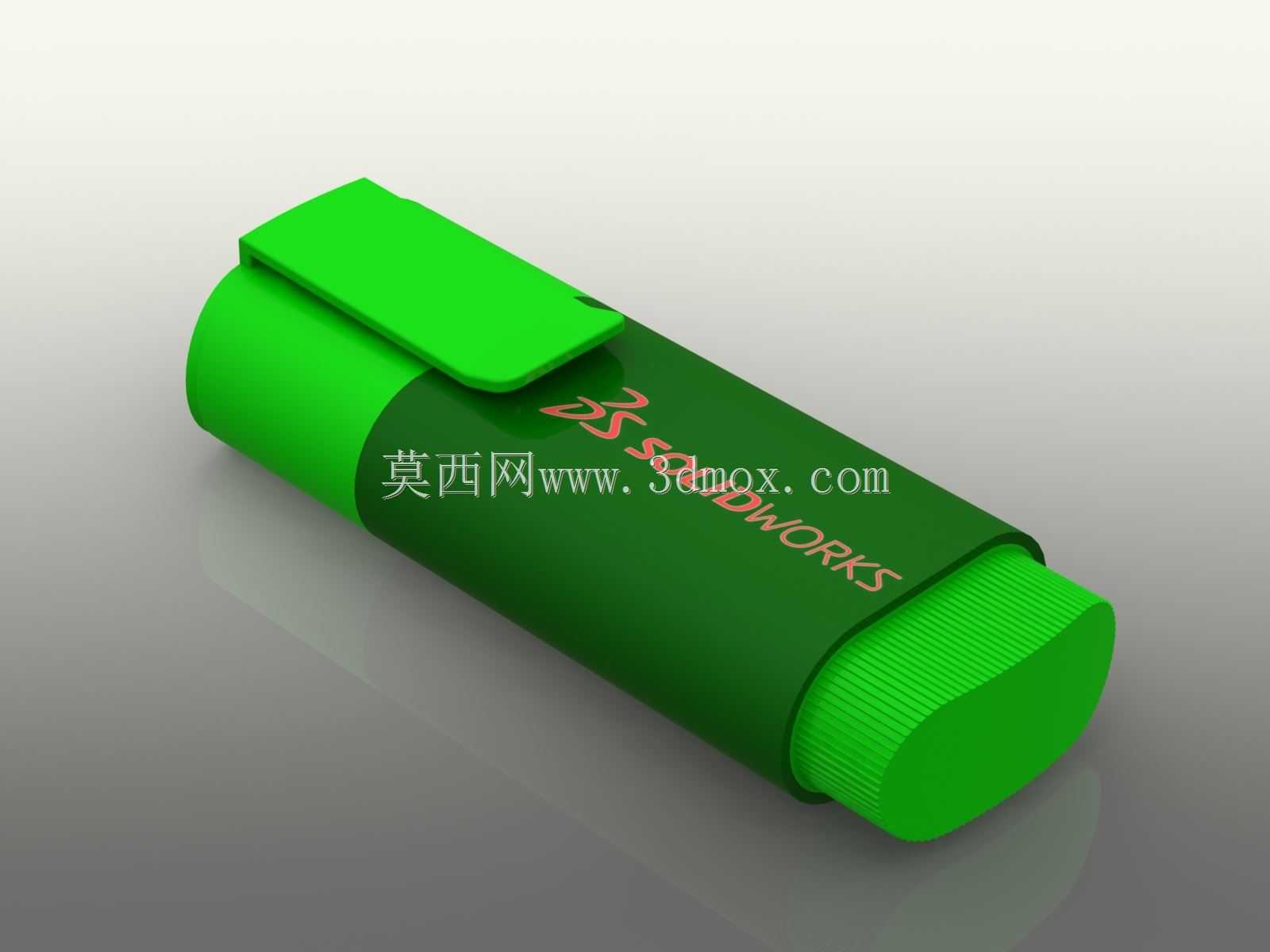

　　日常办公、教学标注、图纸审阅场景里，荧光记号笔是高频使用的手持标注工具，这款荧光笔的三维结构设计，完全围绕手持握持的人机工程、笔帽防丢、涂写流畅性几个核心使用需求展开，没有多余的装饰结构，所有曲面和棱边都服务于实际使用体验。先看整体的外形尺寸，整笔长度控制在100mm左右，最大直径22mm，刚好适配成年人单手握持的尺寸区间，不会因为过粗导致长时间握持酸胀，也不会因为过细拿捏不稳，笔身中段做了微收腰的曲面过渡，和手指指腹的贴合度更高，涂写的时候施力更均匀，不会出现笔尖歪斜导致的涂痕宽窄不一问题。笔帽部分做了一体化的弹性夹结构，这个笔夹的厚度控制在1.8mm，弯折角度做了15度的预变形，既可以轻松夹在笔记本页边、工作服口袋上，

　　又有足够的夹持力不会轻易脱落，笔夹和笔帽是一体成型的结构，没有额外的装配零件，减少了组装工序，也避免了笔夹脱落丢失的问题。笔帽和笔身的配合采用了过盈配合的卡扣结构，配合段长度8mm，插拔力控制在15N左右，既不会因为太松导致笔帽自然脱落弄脏衣物，也不会因为太紧单手难以拔开，配合面做了0.2mm的导向倒角，插拔的时候不会出现卡滞偏斜的情况。笔尖部分的纤维头安装座做了防滑的竖纹结构，这些竖纹深度0.3mm，间距1.2mm，当需要更换笔尖或者拧开笔身补充墨水的时候，手指捏在这个位置不会打滑，不需要额外借助工具就能徒手拆开。笔身内部的储墨腔做了等壁厚设计，壁厚均匀控制在1.5mm，既保证了笔身的结构强度，掉落在硬质地面上不会轻易开裂，

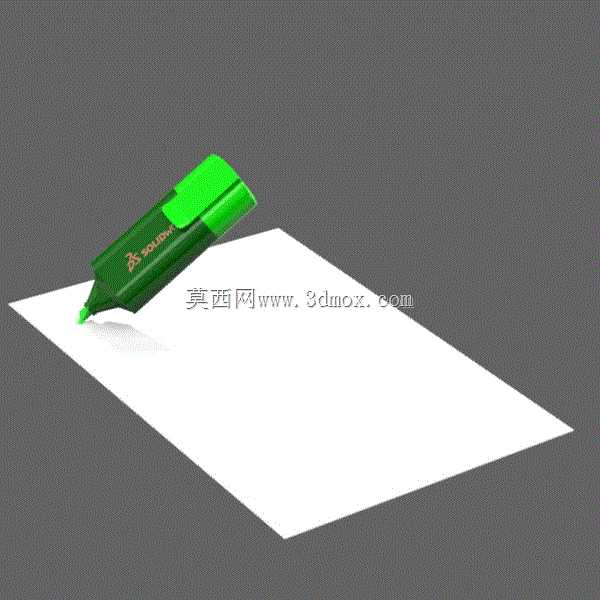

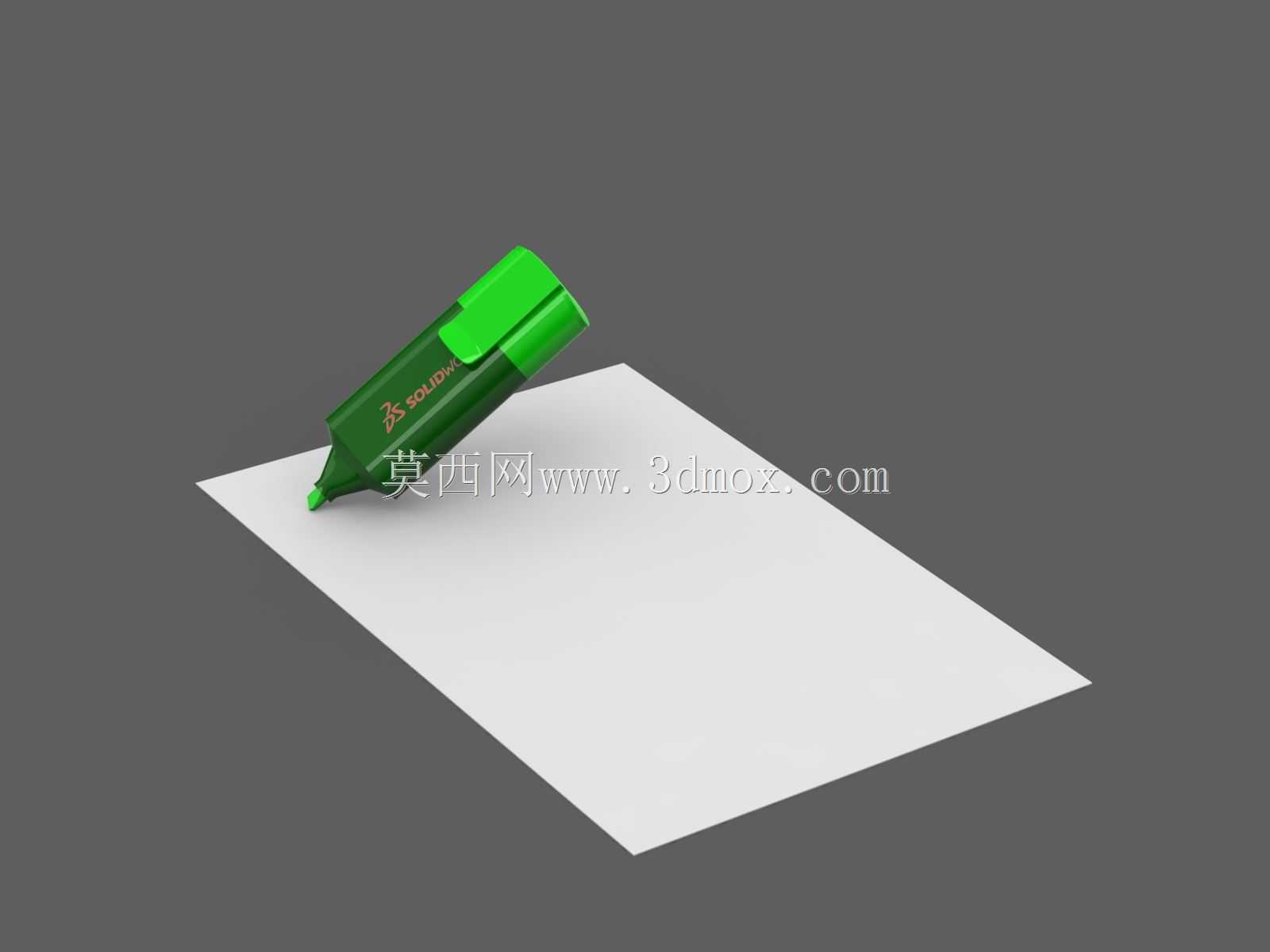

　　又尽可能扩大了内部储墨空间，提升整笔的使用寿命，储墨腔和笔尖安装座之间做了密封台阶，装配的时候配合密封棉圈，避免墨水挥发或者倒置漏墨。整个笔身的外表面没有尖锐的棱边，所有转角都做了R1以上的圆角过渡，放在口袋里不会勾刮布料，手持的时候也不会硌手，笔身的曲面过渡全部采用G2连续，注塑成型的时候不会出现应力集中的位置，提升零件的成型良率，也让外观更顺滑。从实际使用的场景来看，这款荧光笔的尺寸刚好可以放进常规的笔袋、工作服胸袋，笔夹的夹持范围适配0.1mm到5mm的厚度，不管是夹在薄的打印纸页边，还是厚的笔记本封皮、工装口袋布料上都能稳固夹持。涂写的时候，笔身的重心控制在距离笔尖35mm的位置，握持的时候重心刚好落在食指和拇指的捏持位置，

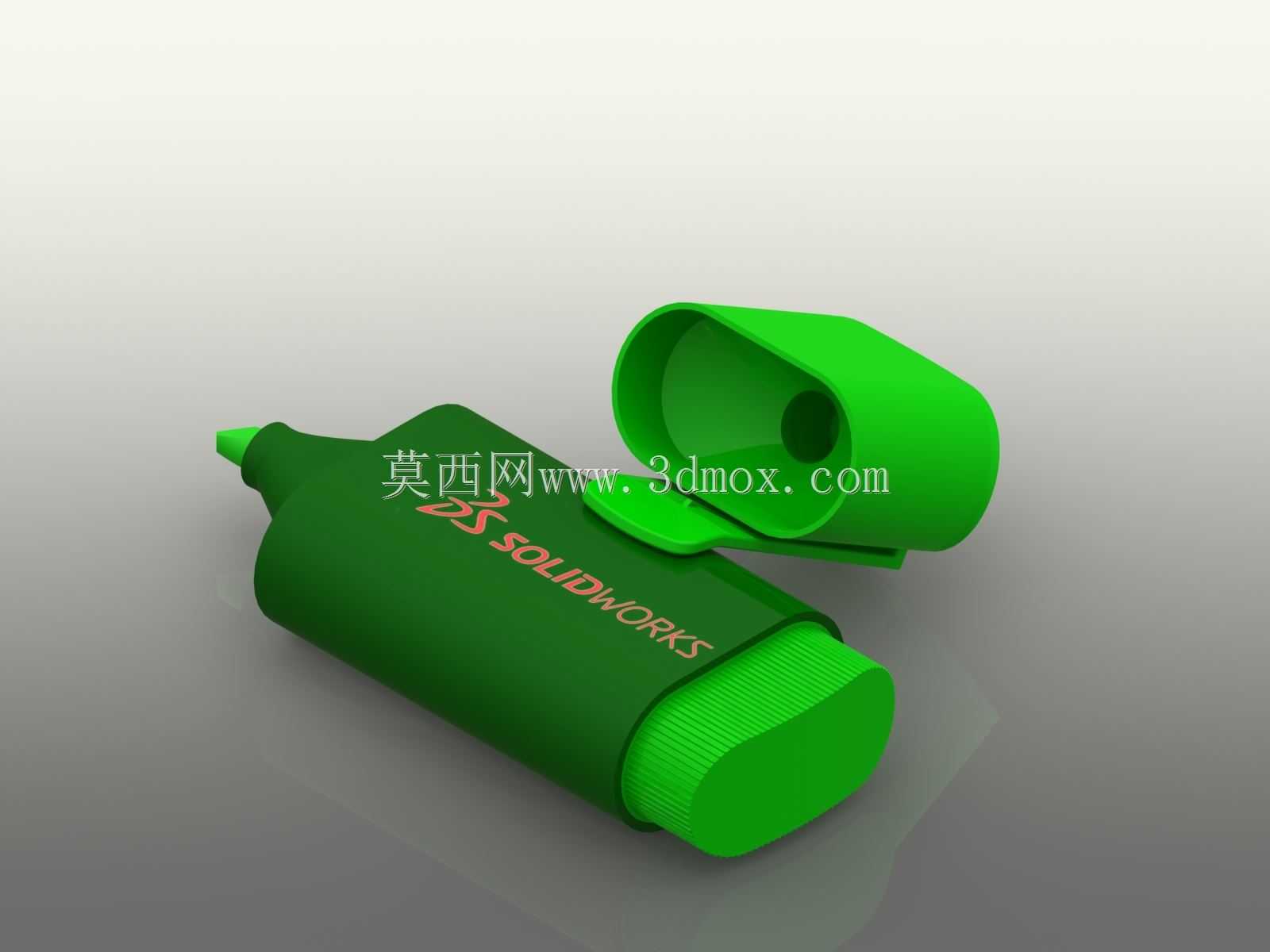

　　长时间标注图纸、记笔记的时候手腕不容易累，笔尖露出长度控制在6mm，涂写的时候视线不会被笔身遮挡，可以清晰看到标注的位置，避免涂出需要标记的区域。结构设计上没有采用多余的分体零件，整笔除了内部的储墨棉、纤维笔尖、密封棉圈之外，外部只有笔帽和笔身两个注塑零件，零件数量少，装配工序简单，量产的时候模具成本更低，装配效率更高，两个零件的拔模角度都控制在1度以上，注塑的时候可以顺利脱模，不需要做复杂的抽芯结构，进一步降低了模具的加工难度和成本。笔帽内部做了和笔尖适配的密封腔，当笔帽盖合的时候，密封腔会完全包裹住纤维笔尖，减少墨水和空气的接触面积，延长墨水的干涸时间，就算一两周不使用，拔开笔帽也能正常涂写，不会出现笔尖不出墨的情况。笔尾的端面做了微凸的弧面，当需要把笔帽反套在笔尾使用的时候，笔尾的弧面和笔帽内部的配合面可以紧密贴合，反套之后整笔长度增加到140mm左右，适合手型较大的用户握持，反套的卡扣力同样控制在合适的区间，使用过程中笔帽不会从笔尾脱落，用完拔下也很方便。
