工业作业用梯形金属支撑台结构设计

　　在车间装配工位、实验室检测操作台、小型设备承载台的实际搭建场景中，这类梯形金属支撑构件是构成稳定作业平面的核心受力部件，区别于常规方管焊接的直腿支架，该结构采用单块钣金折弯加局部加强的成型思路，能在控制整体自重的前提下获得更优的抗侧向倾覆能力。从实际使用场景来看，这类支撑件通常成组使用，单根构件对应工作台的一个支撑角，四个构件配合顶部的台面框架即可组装成完整的独立工作台，也可多组拼接组成长条形流水线作业台，适配电子装配、小型零件检测、工装夹具临时放置等多种轻载作业场景，单根构件的额定承重可覆盖常规单人作业的载荷需求，不会出现普通薄壁支架受力后折弯变形的问题。

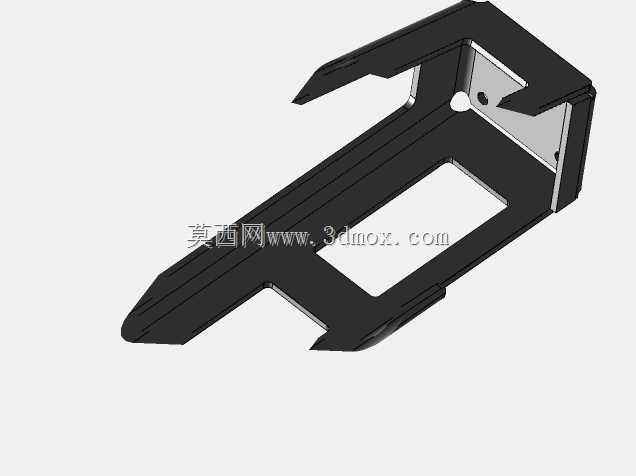

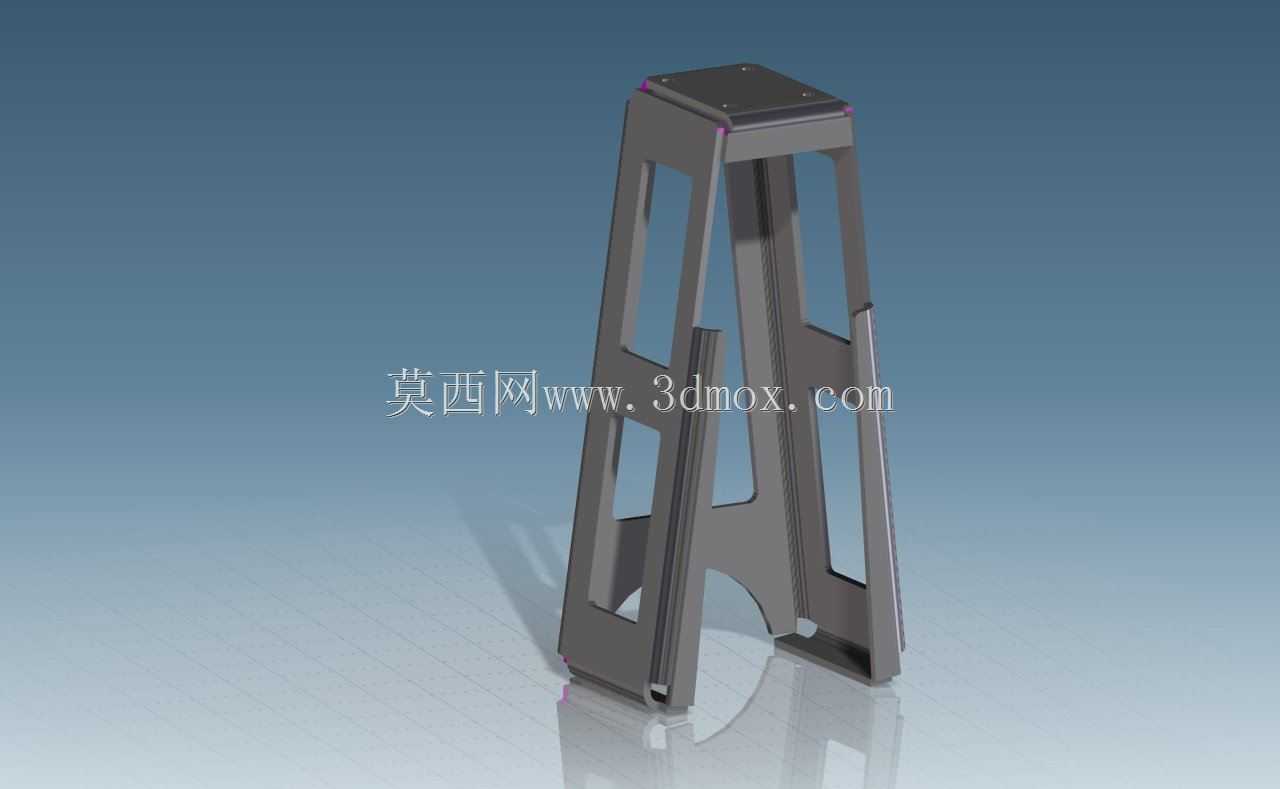

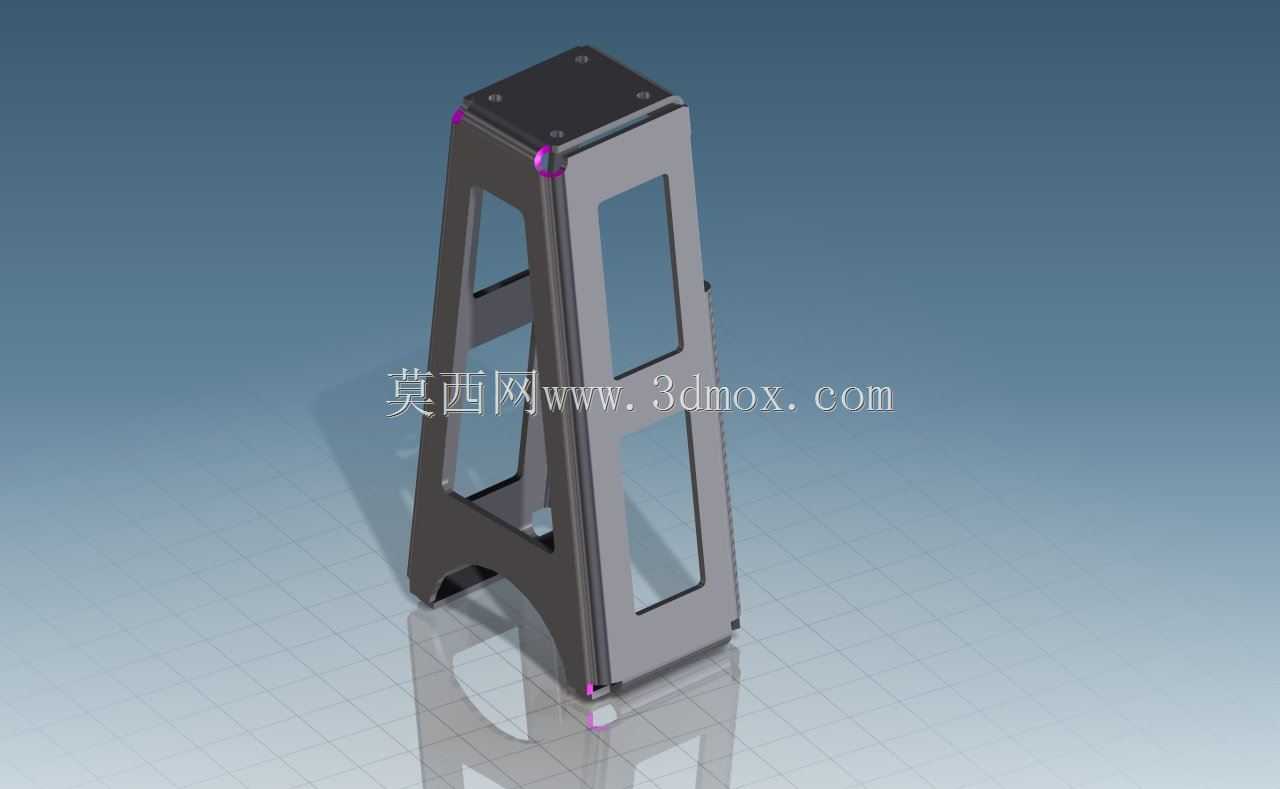

　　从结构设计逻辑来看，整体采用上窄下宽的梯形截面构型，底部支撑跨度大于顶部安装面尺寸，从根源上降低了工作台受侧向推力时的倾覆风险，相比等截面直支腿，相同材料厚度下抗侧翻能力可提升40%以上。构件主体采用一体化钣金折弯工艺成型，两侧面开设的矩形镂空并非单纯为了减重，一方面可以减少钣金大面积平面的焊接或折弯变形量，避免大平面薄板在受力后出现鼓胀异响，另一方面也方便操作人员在移动工作台时握持施力，同时便于后期在支架侧面挂载工具盒、接线槽等附属配件，镂空边缘做了折弯翻边处理，不存在锋利割手的锐角，符合车间作业的安全规范。构件顶部设置了带安装孔的方形连接端板，端板与主体结构之间采用三角加强筋做局部补强，连接孔位采用长圆孔加圆孔的组合设计，既可以补偿台面框架加工时的孔位误差，降低装配对位难度，也能适配不同规格的台面框架连接需求，不需要针对不同台面重新设计支腿结构。底部的支撑脚位置预留了可调脚轮或者固定脚垫的安装位，可根据实际使用需求选择安装防滑固定脚垫实现工位固定，或者安装万向脚轮实现工作台的灵活转场，脚位处同样做了局部加厚处理，避免长期承重后出现底脚变形导致的台面晃动问题。

　　从安装边界尺寸来看，顶部安装面的尺寸控制在常规工业铝型材框架的通用连接尺寸范围内，可直接与40系列、45系列工业铝型材搭建的台面框架连接，不需要额外制作转接件；底部的支撑跨度经过测算，在常规750mm标准工作台高度下，支腿外边缘不会超出常规工作台的台面投影范围，不会出现支腿绊脚的问题，同时相邻支腿之间预留了足够的腿部活动空间，操作人员坐在工位前作业时，膝盖不会与支腿结构发生干涉。构件表面采用喷塑处理，耐磨耐油污，适合车间多油污、多磕碰的使用环境，日常维护只需要擦拭即可清理表面污渍，不会出现漆面脱落生锈的问题。在实际建模过程中，该结构的折弯系数按照常规冷轧钢板的折弯参数设置，所有折弯圆角均适配常规钣金加工厂的刀具规格，不需要定制特殊刀具即可完成加工，焊接位置仅集中在顶部端板与主体的连接位置，焊接量小，加工后变形量容易控制，后续校正成本低。相比传统的方管焊接支腿，这种一体化钣金结构的生产效率更高，批量加工时的成本更低，同时外观一致性更好，没有方管焊接后留下的打磨痕迹，整体外观更整洁，适合对作业环境整洁度有一定要求的生产车间或检测实验室使用。在受力传导路径上，台面上的载荷通过顶部端板均匀传导到两侧的折弯立板上，再通过立板传导到底部的支撑脚，整个受力路径没有应力集中的锐角位置，长期循环受力下不会出现焊缝开裂的问题，结构疲劳寿命满足工业场景下5年以上的使用要求。
