拖拉机车顶防护框架结构设计

　　在农用机械的实际作业场景中，拖拉机车顶框架是驾驶室防护体系里的核心承载构件，主要承担田间作业时的防翻覆防护、高空坠物遮挡、外置附件挂载等核心功能，直接关系到驾驶人员的作业安全与操作便利性。不同于普通乘用车辆的车顶结构，拖拉机的作业环境多为颠簸不平的农田、坡地，甚至会在林间、果园等存在低矮障碍物的区域穿行，这就要求车顶框架在结构强度、抗形变能力、安装适配性上都要匹配农机的极端使用工况。

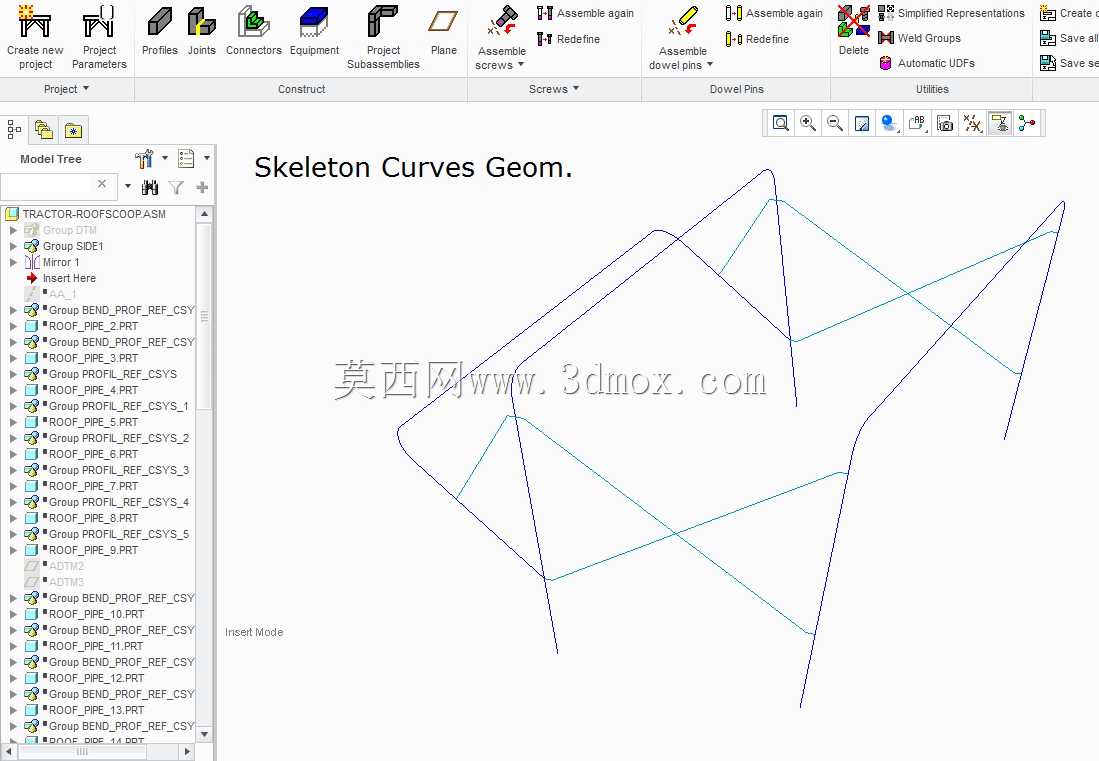

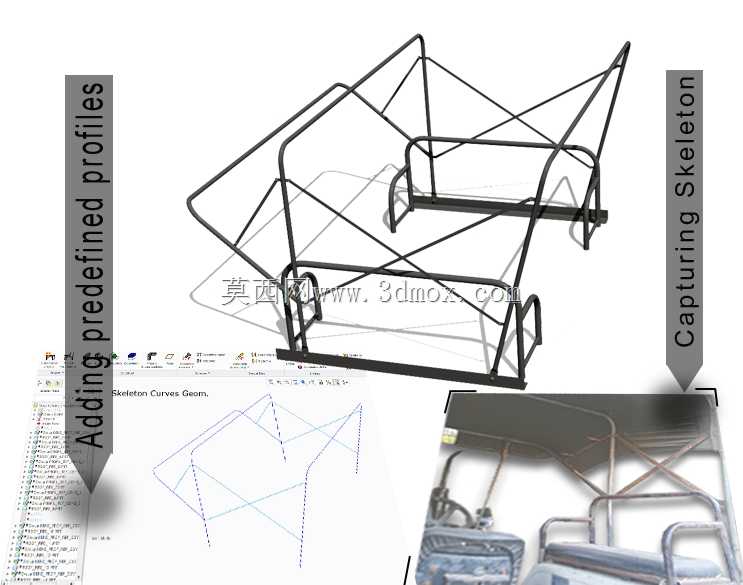

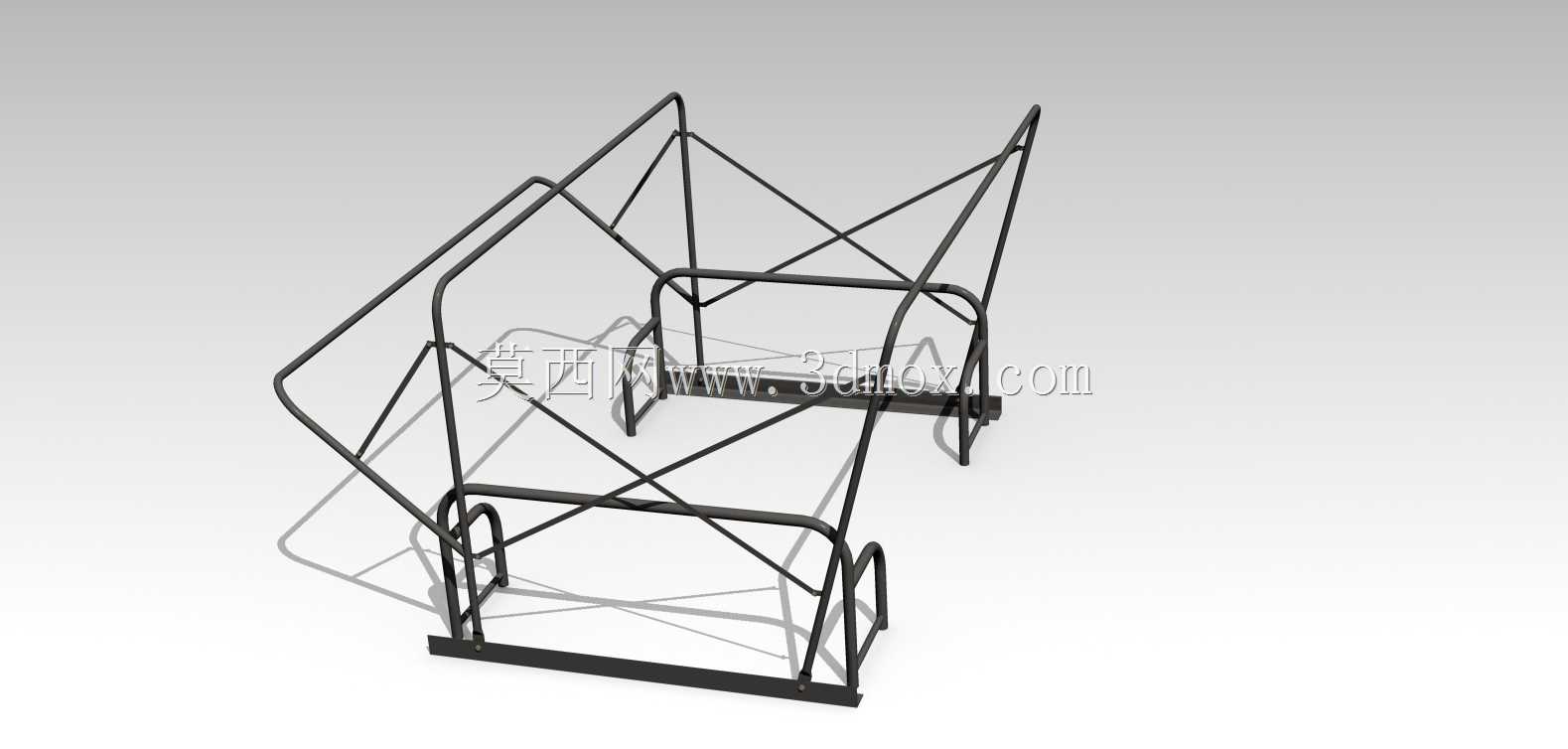

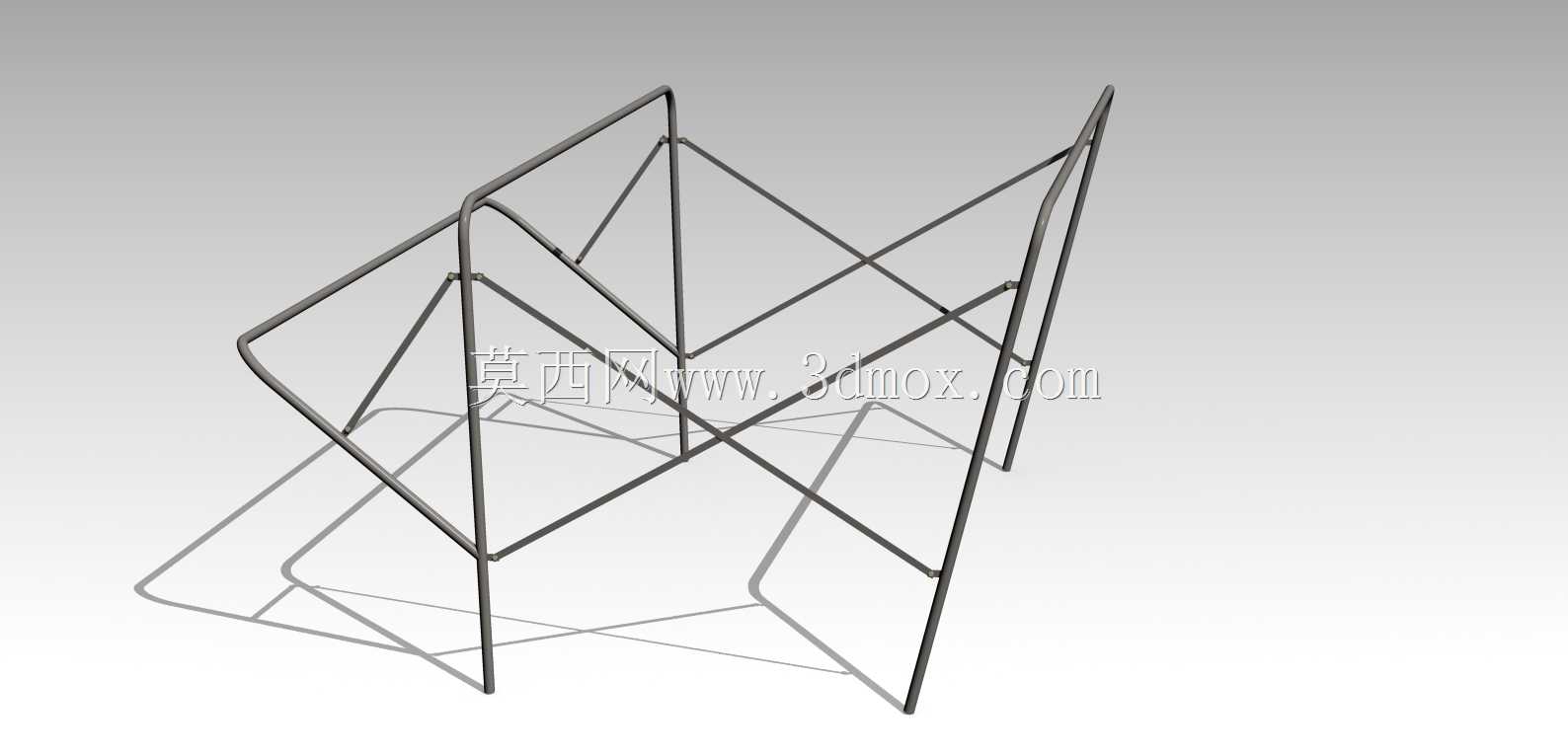

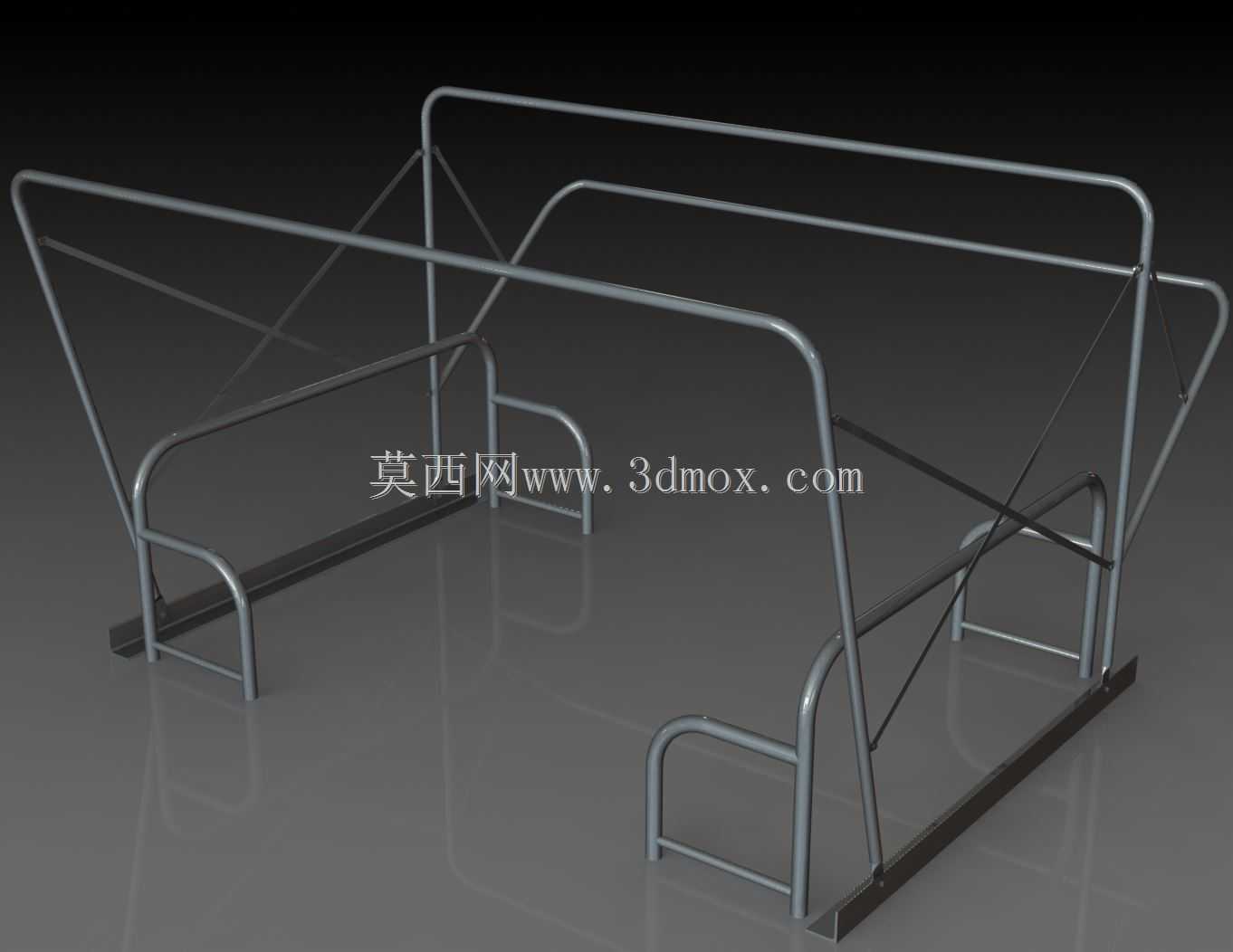

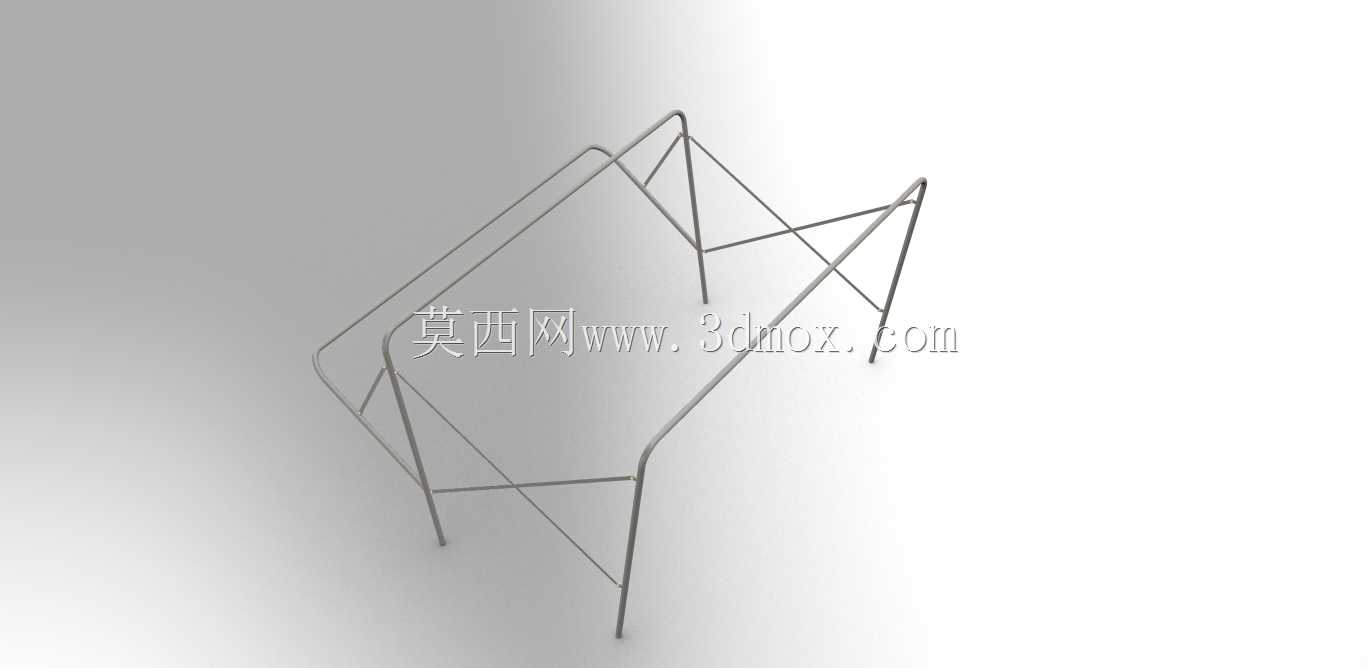

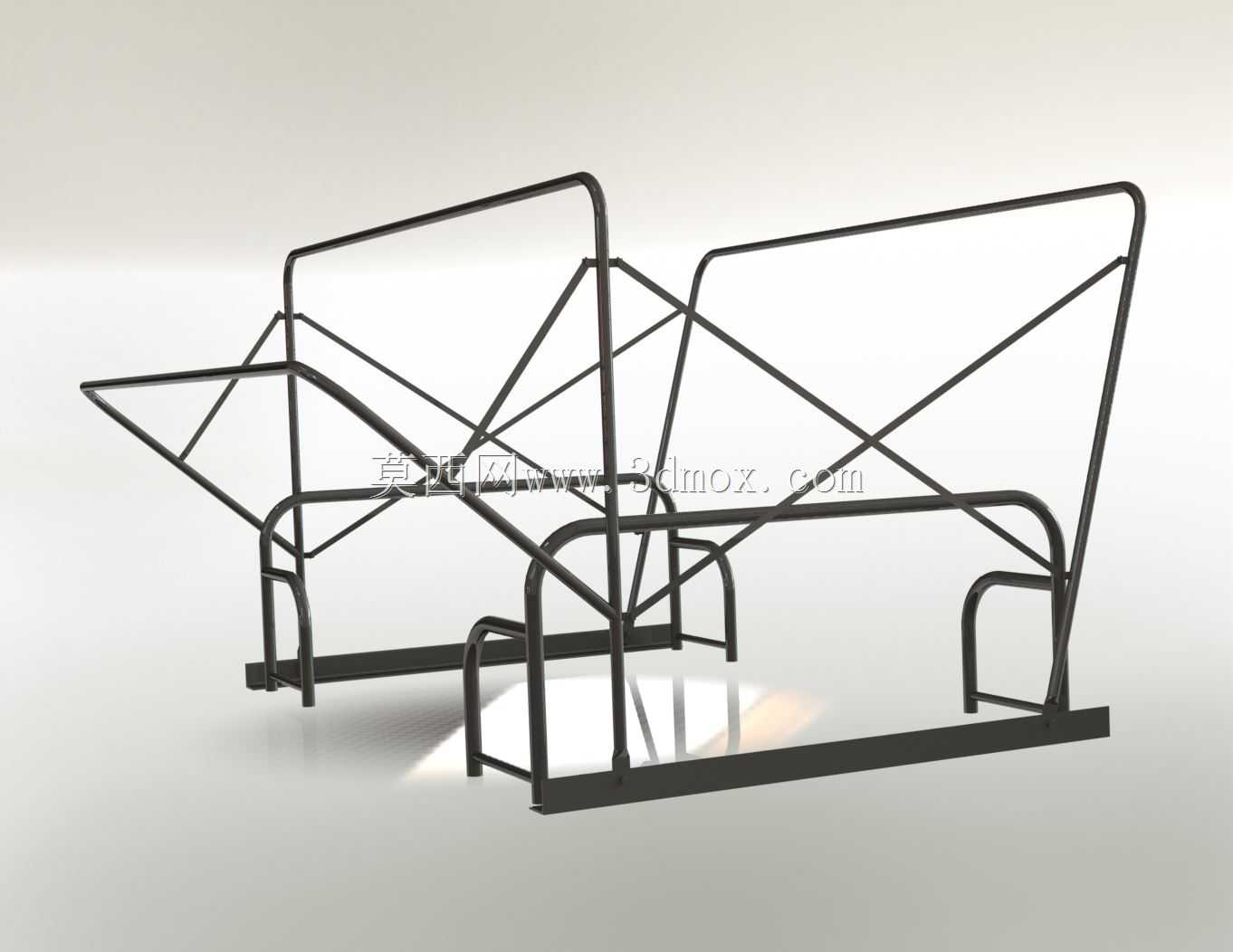

　　从结构设计的逻辑来看，该框架采用圆管弯折成型的整体式架构，主支撑管沿驾驶室两侧纵向延伸，底部与驾驶室底盘的安装支座直接刚性连接，上部通过多道横向弯管形成连贯的顶部防护面，斜向布置的加强撑杆则在框架的侧面形成三角稳定结构，避免车辆发生侧翻时框架出现侧向弯折失效。所有管材的弯折处均采用大圆弧过渡设计，一方面可以降低弯折位置的应力集中系数，避免长期颠簸载荷下出现焊缝开裂、管材疲劳断裂的问题，另一方面圆弧过渡的外形也能减少作业时剐蹭农作物、树枝的概率，降低田间穿行的阻力。

　　在实际安装边界的考量上，框架的整体宽度严格匹配拖拉机驾驶室的上部安装点位，两侧支撑管的间距预留出驾驶室外饰件、雨刮组件、顶灯线束的布置空间，不会出现安装后干涉车门开启、挡风玻璃升降的问题。框架的顶部高度经过适配性设计，既保证了驾驶人员头部与框架底部的安全距离，避免颠簸路段驾乘人员头部磕碰框架，同时也控制了整车的整体高度，满足常规农机库的进出高度要求，不会出现超高无法入库的情况。框架底部的安装端面预先加工了对应的安装孔位，孔位公差按照农机装配的通用标准设定，能够直接适配对应马力段拖拉机的驾驶室安装支座，不需要现场二次打孔修改，降低装配的工作量。

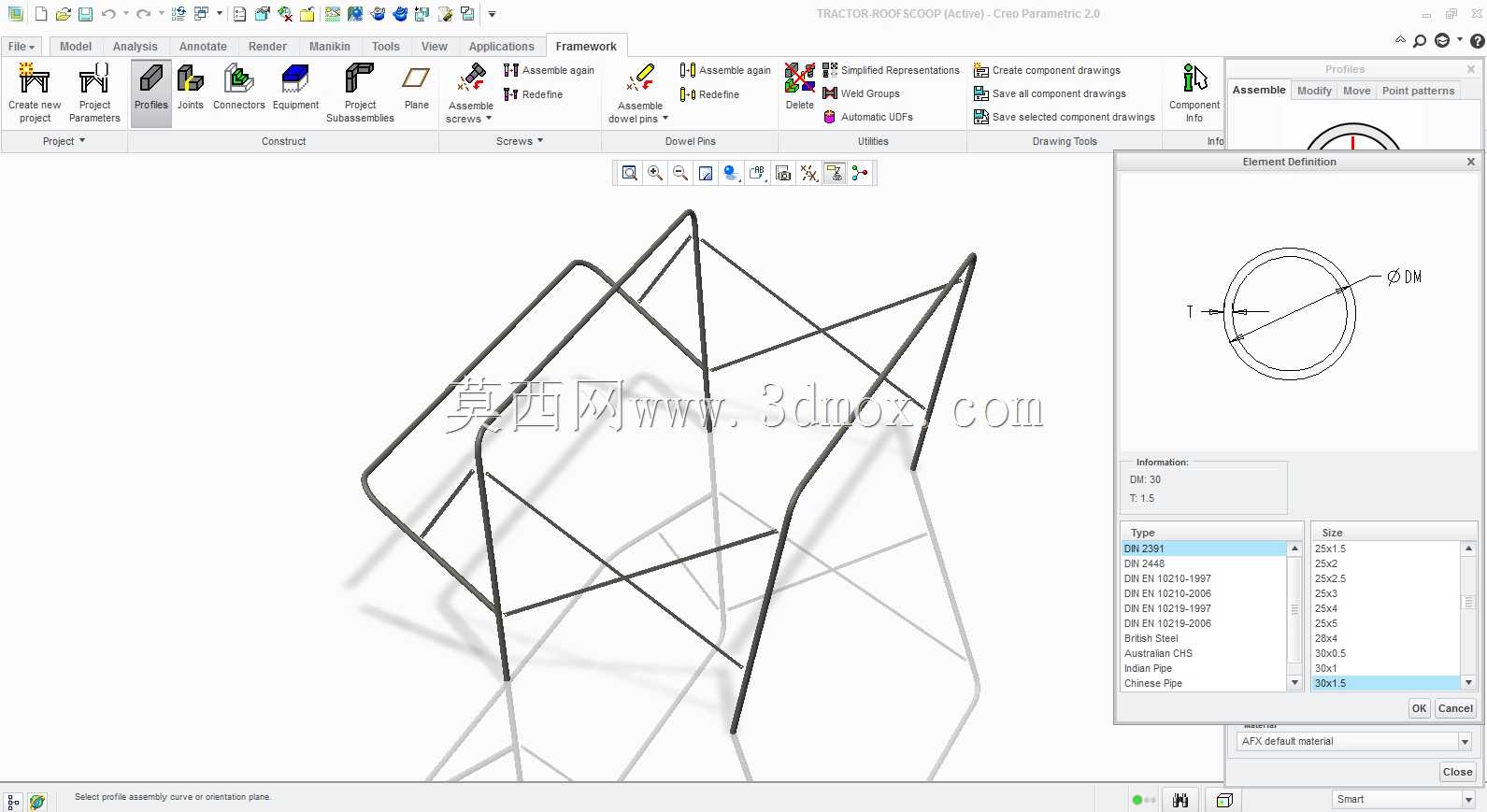

　　从功能特性的角度出发，该框架除了基础的防翻防护作用外，上部的横向管架还可以作为外置工作灯、遮阳棚、GPS导航天线、农药喷施管路等附加配件的安装基础，管架的管径统一选用农机通用的标准圆管规格，农户后期加装配件时可以直接采购通用的管夹类固定件，不需要单独定制连接支架。框架的整体焊接工艺采用连续满焊处理，所有焊缝位置都做了打磨平滑处理，后期做防锈喷涂处理后能够适应田间高湿度、高腐蚀的作业环境，减少长期使用后的锈蚀问题，延长构件的使用寿命。

　　在结构强度的匹配设计上，主支撑管的壁厚经过载荷校核，能够满足车辆侧翻时的顶部承压要求，按照农机安全防护的相关标准，框架在承受对应量级的垂直载荷、侧向载荷时，形变位移量控制在安全范围内，不会侵入驾驶室的生存空间，为驾乘人员留出足够的安全避让距离。斜向加强杆的布置位置避开了驾驶员的上下车通道，不会对人员进出驾驶室造成阻碍，同时斜撑的角度经过优化，能够以最少的管材用量实现最优的结构加强效果，控制框架整体重量的同时，不会给驾驶室底盘带来额外的载荷负担。

　　不同于钣金冲压的一体式车顶，这种管式框架的结构自重更轻，生产加工的难度更低，不需要大型的冲压模具，小批量生产时的成本控制更有优势，同时管式结构的通风性更好，夏季作业时不会因为全封闭的车顶导致驾驶室内部积热，配合遮阳棚使用时能够兼顾遮阳和通风的需求，更适配农田作业的实际使用场景。框架的前后端也预留了对应的安装接口，前端可以适配挡风玻璃的上沿固定支架，后端可以挂载后置的作业警示标识、反光条等安全配件，整体的拓展性能够覆盖不同作业场景的使用需求。
