方形蘑菇头LED灯管端部封盖结构设计

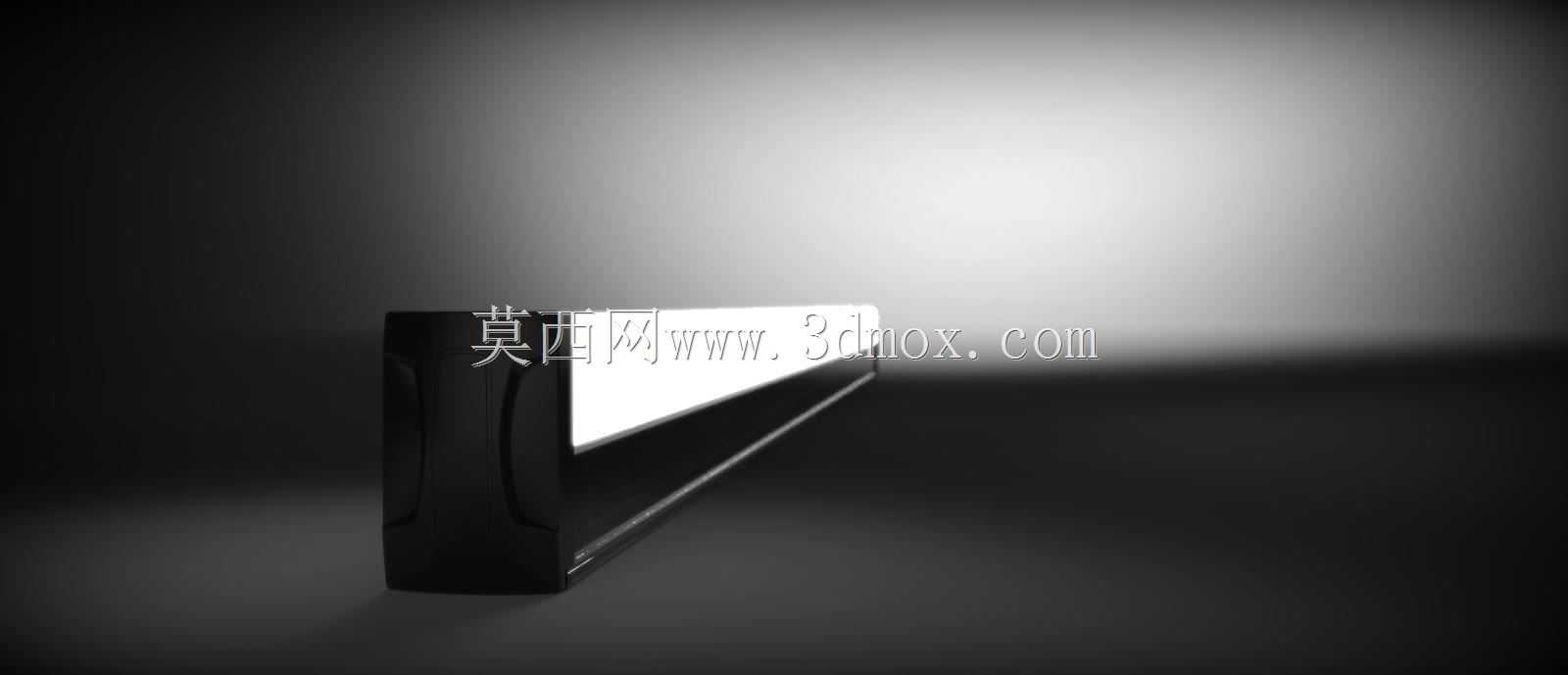

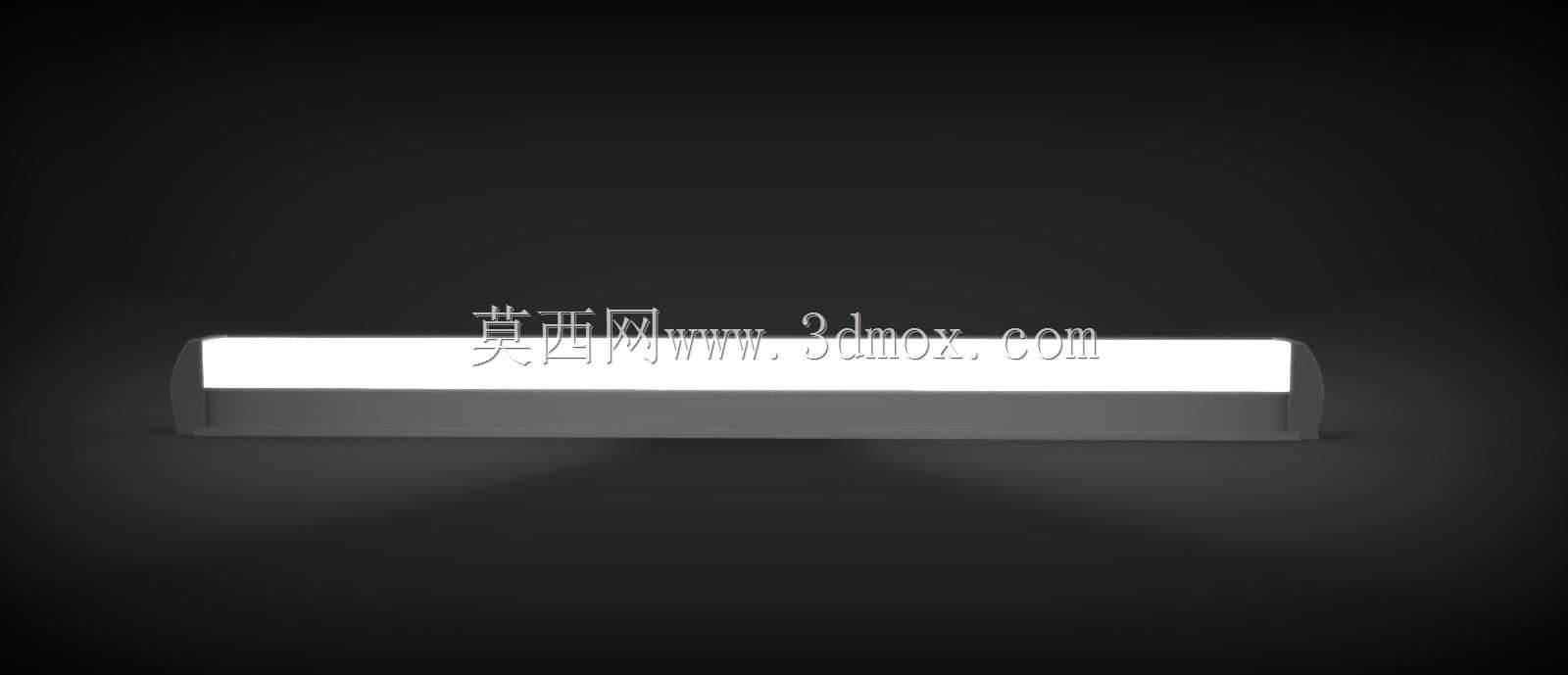

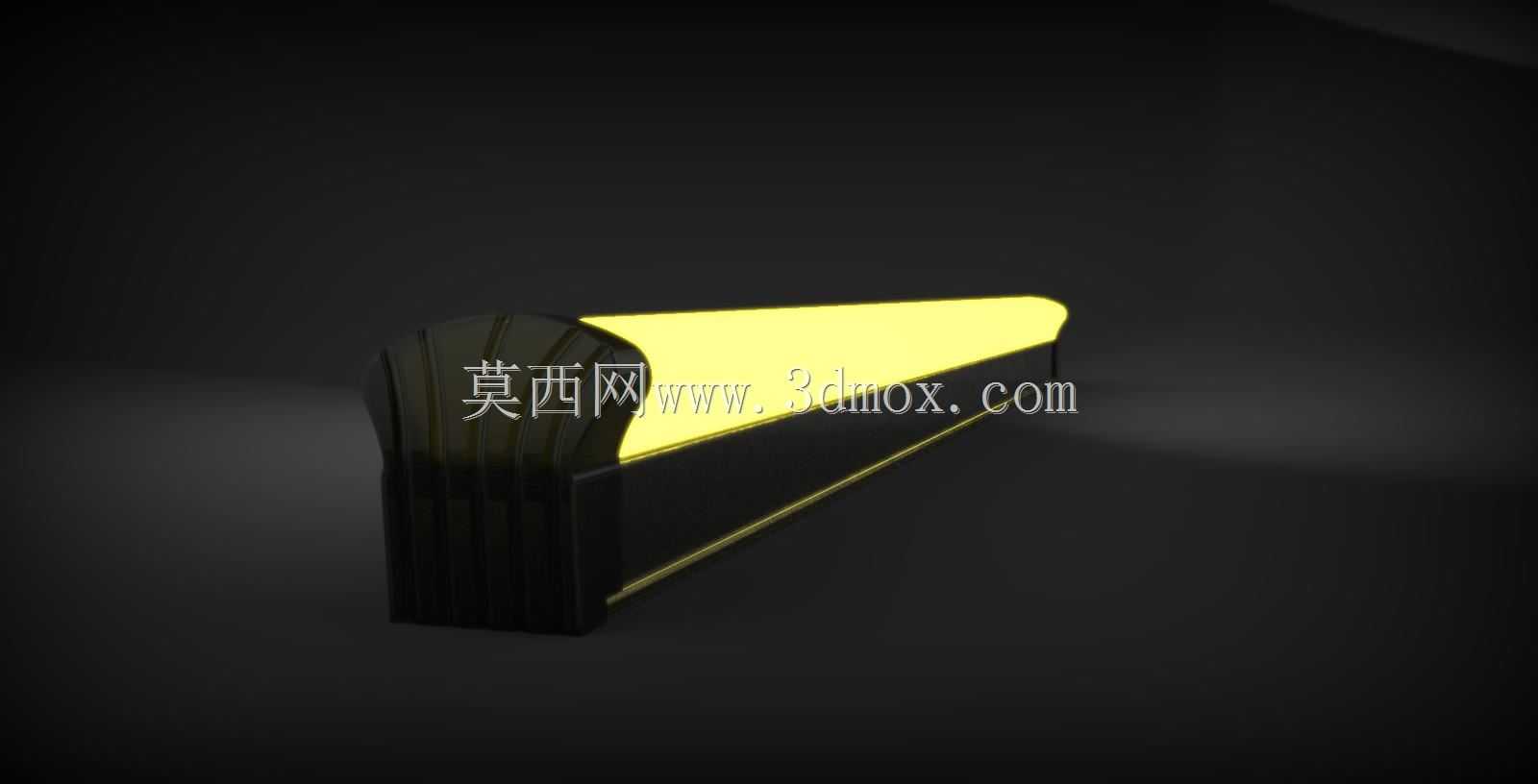

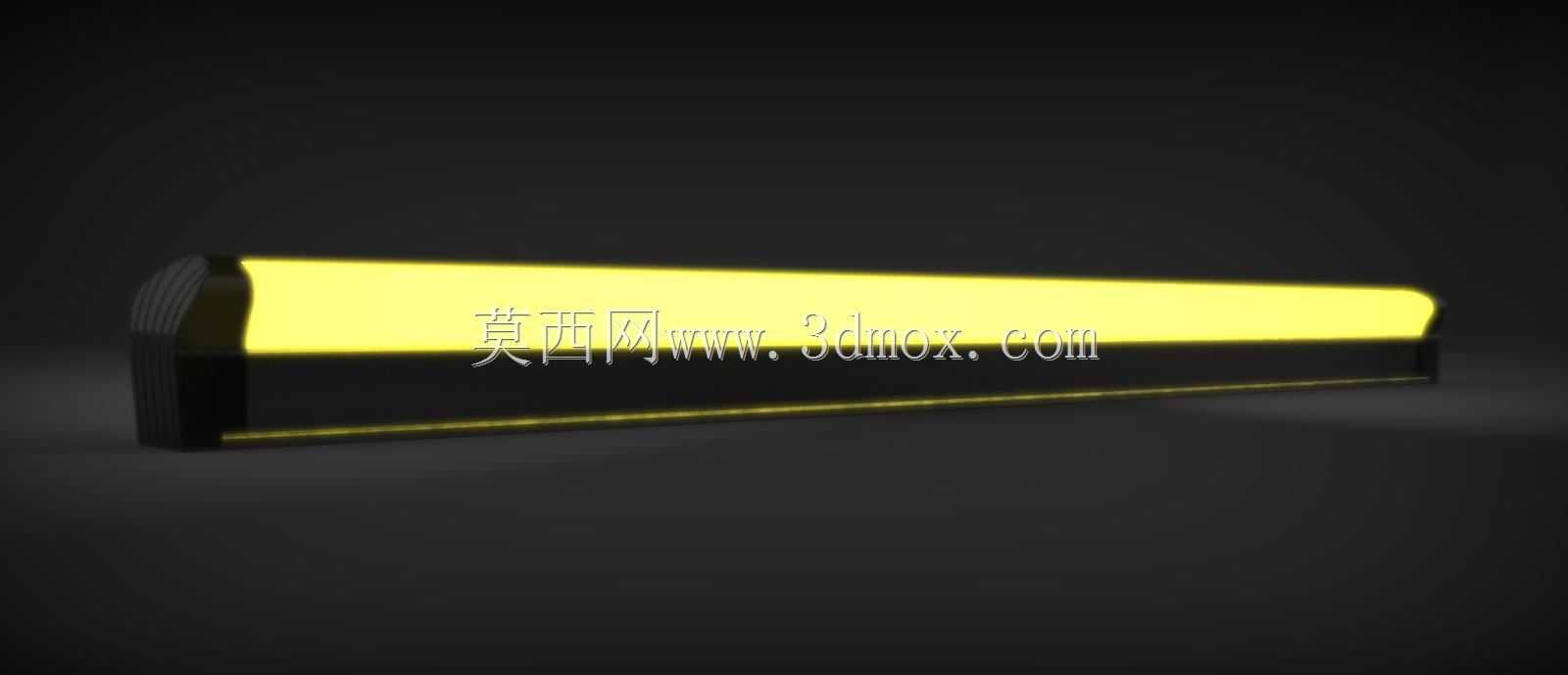

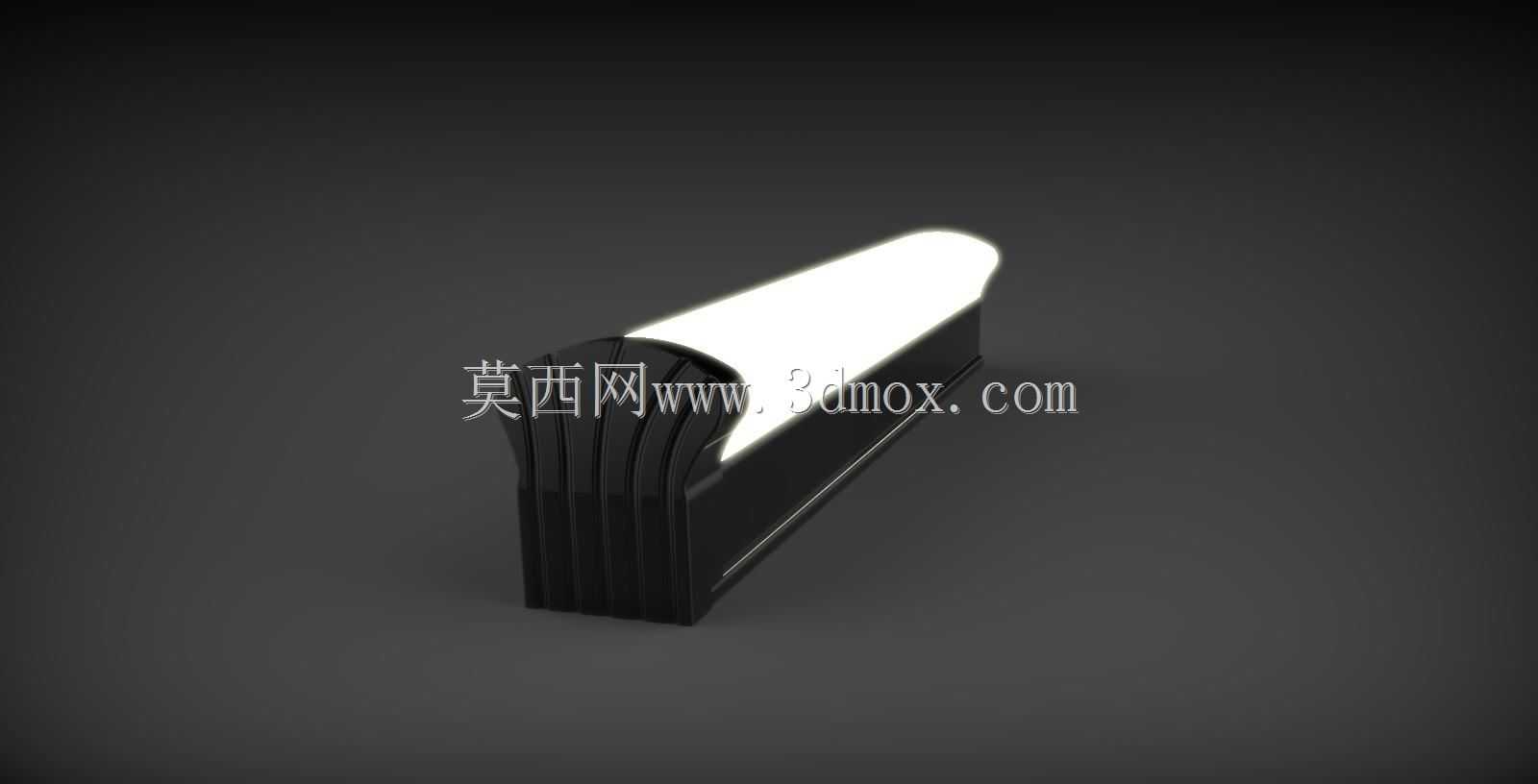

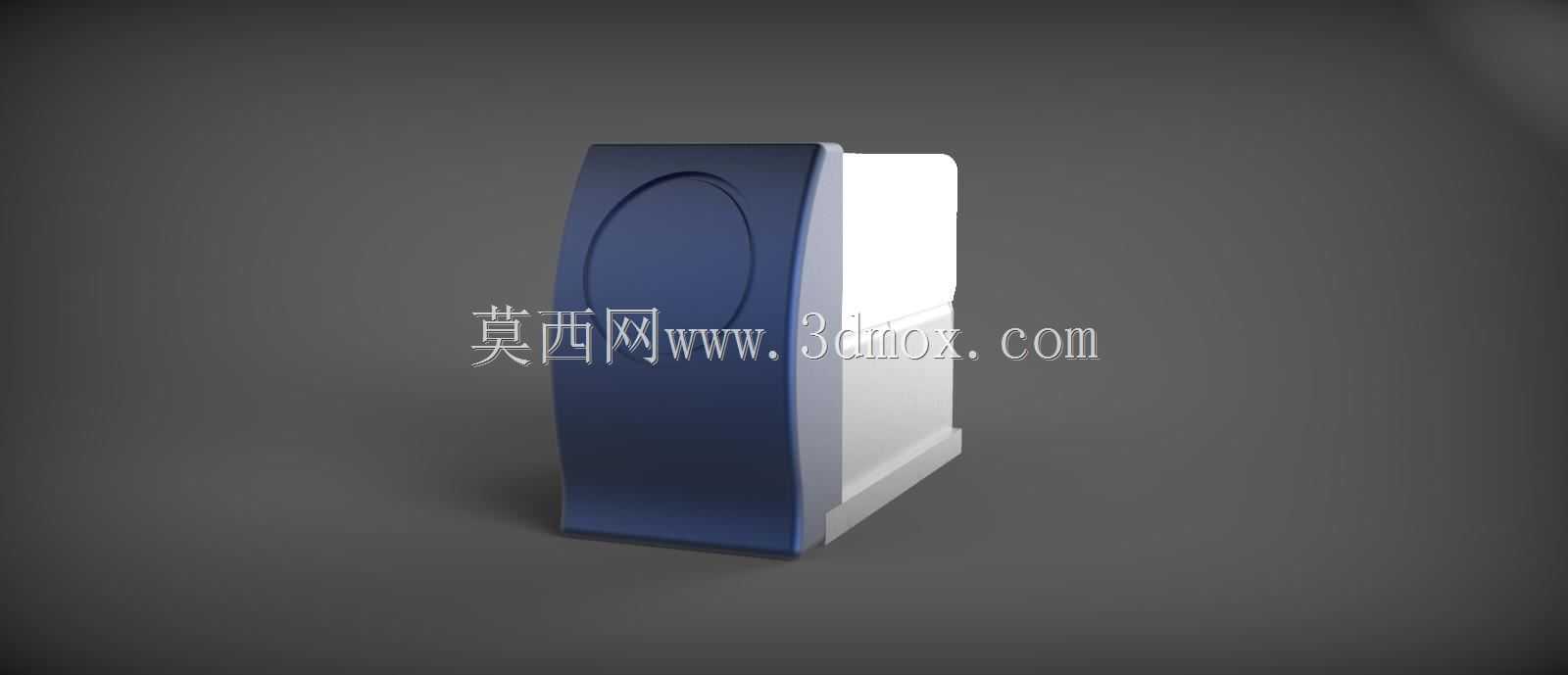

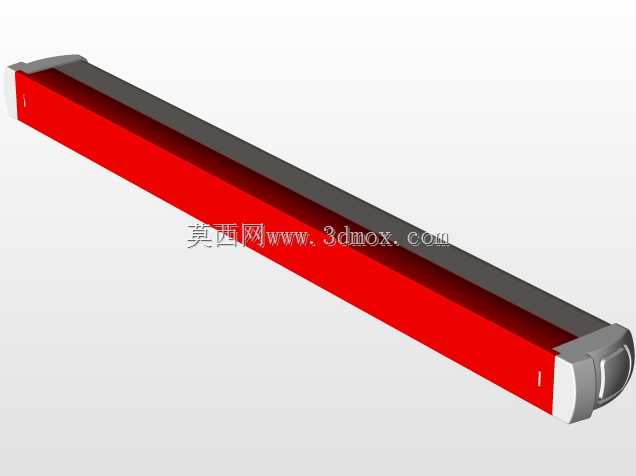

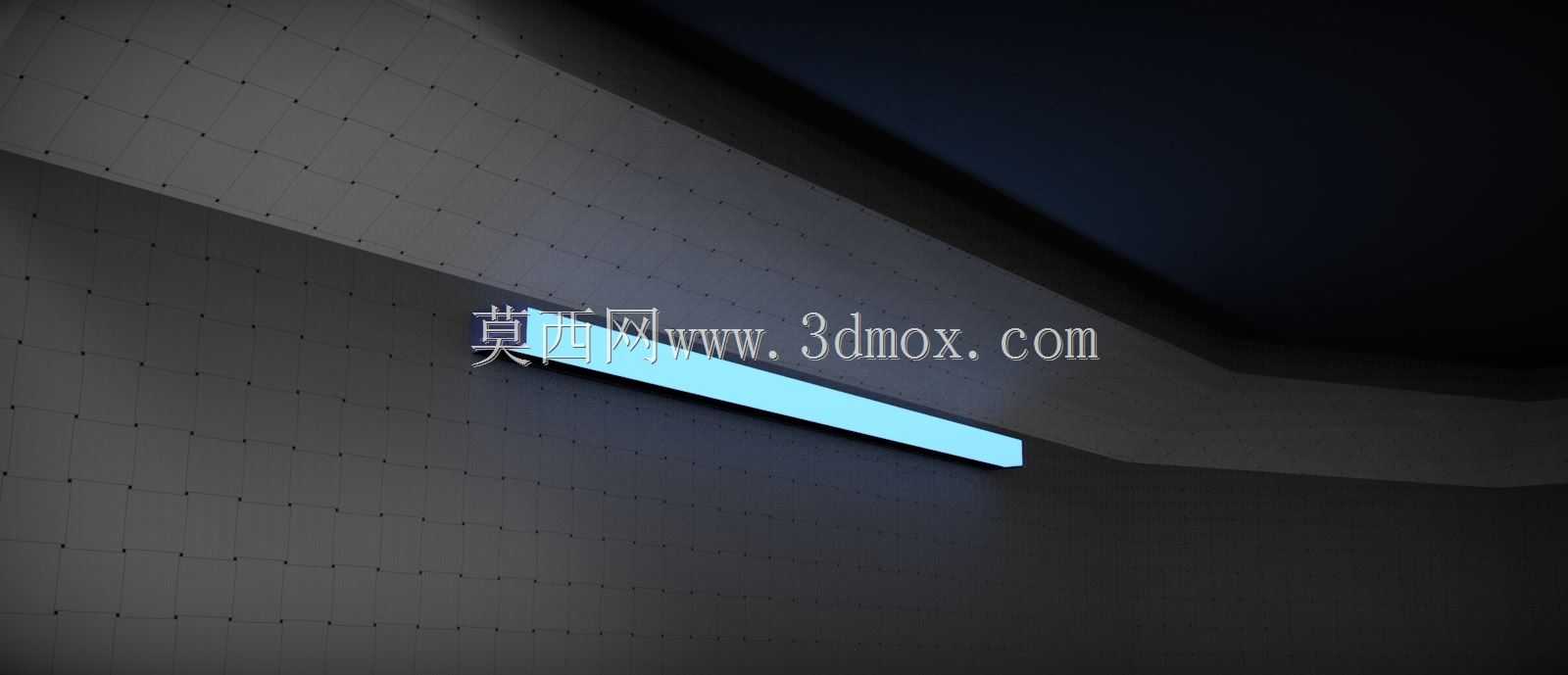

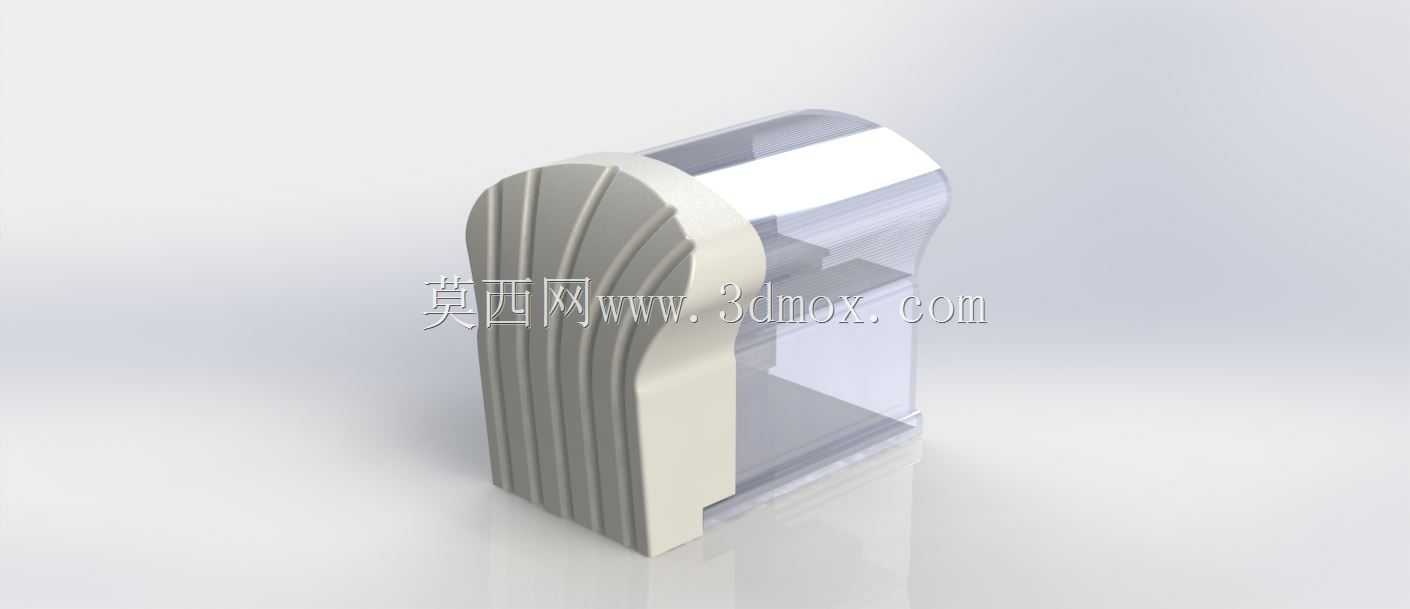

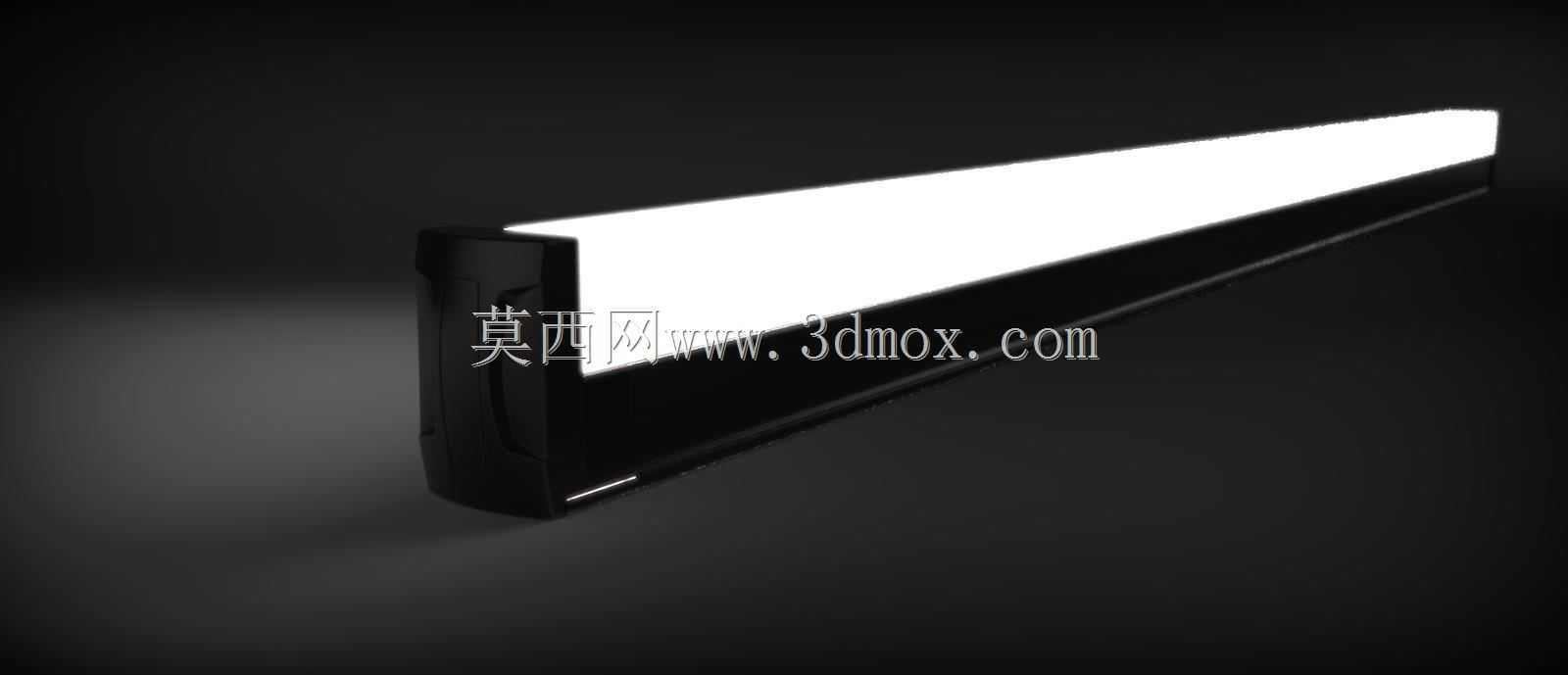

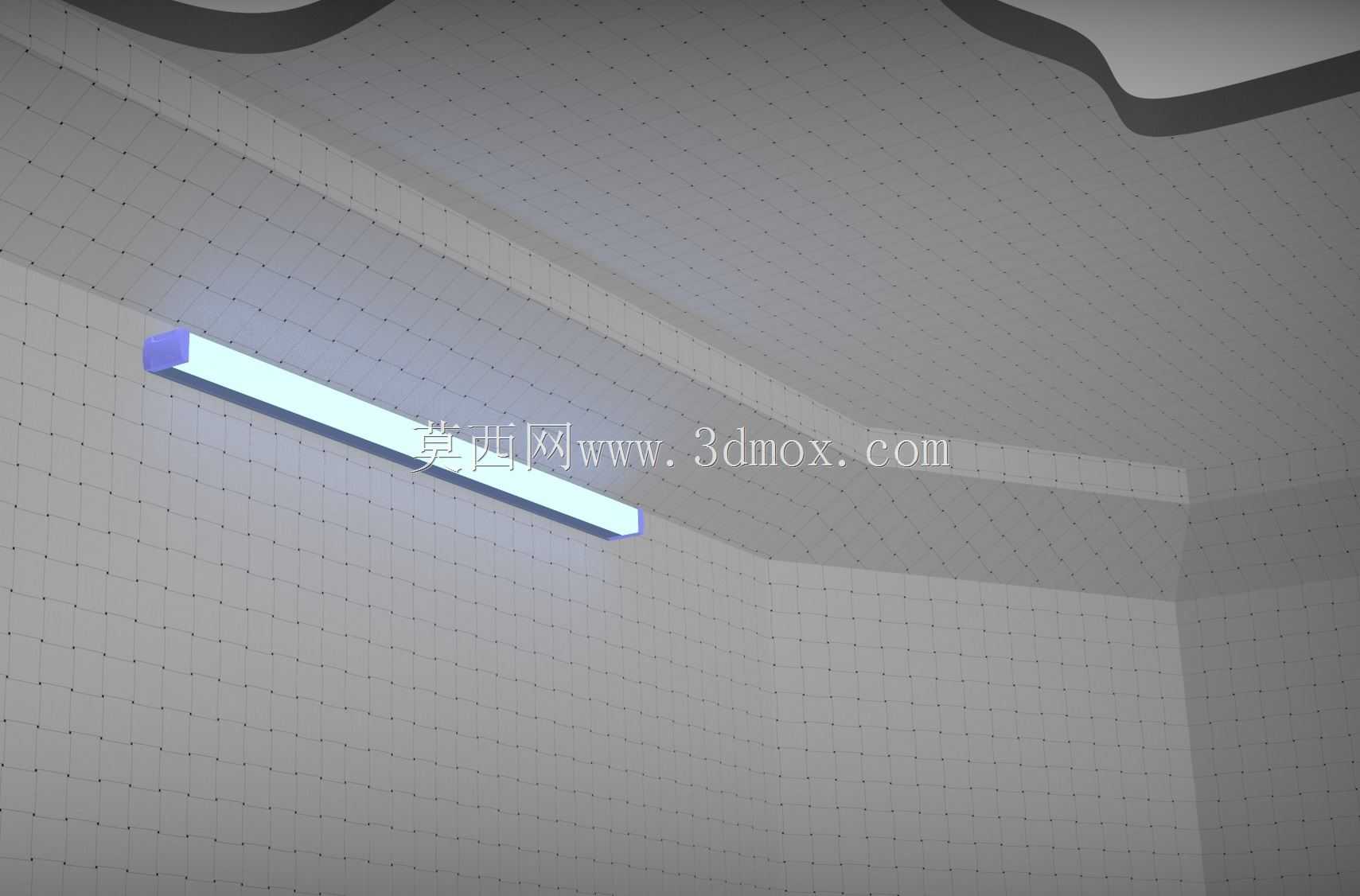

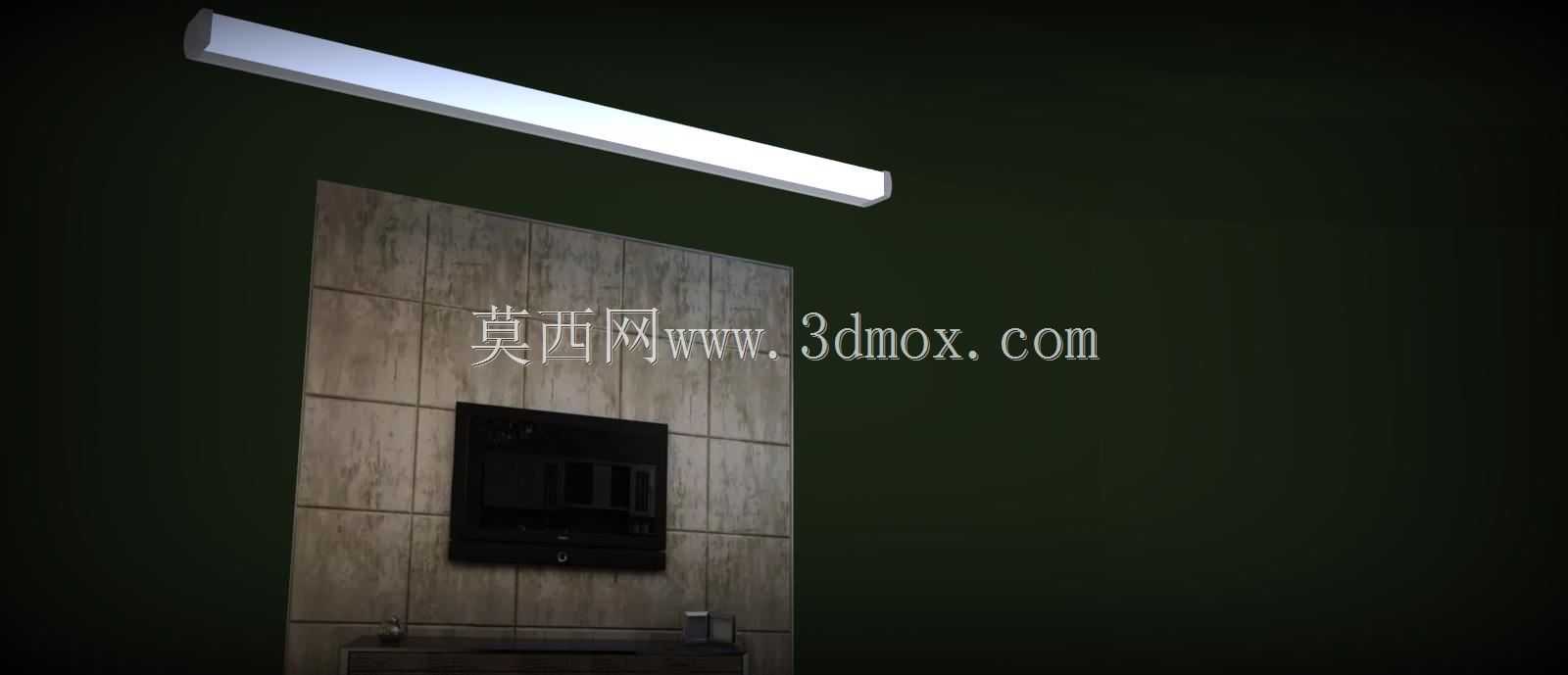

　　这款LED管端封盖主要应用于线性LED照明灯具的端部防护与结构限位场景，在商用条形灯、工业设备照明灯带、展柜线性光源等产品中承担核心的端部封装作用，既可以封堵灯管型材的敞口端，避免内部线路、灯板暴露在外积灰受潮，也能作为安装定位的基准结构，配合灯体型材完成整灯的装配固定。从实际使用场景来看，这类端盖常适配截面为方形的LED灯管型材，区别于传统圆形荧光灯的端盖结构，蘑菇头的造型设计并非单纯的外观修饰，其凸起的弧形结构一方面可以在灯具嵌入式安装时，与安装槽的端部卡位形成软接触限位，避免硬装配导致的型材端面刮花安装基面，另一方面弧形曲面可以打散灯管端部出射的直射光线，减少线性灯具两端的暗区与眩光问题，让整灯的出光过渡更均匀。

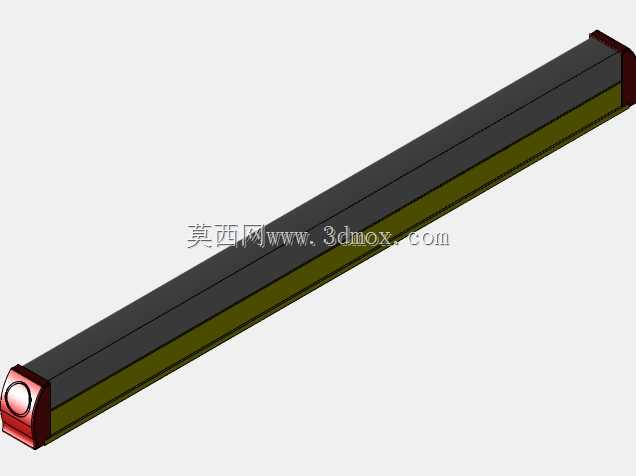

　　设计过程中首先要匹配方形灯管的型材截面尺寸，端盖的嵌入段需要与型材内腔形成小间隙配合，单边配合间隙控制在0.1-0.15mm区间，既保证装配时可以顺利推入型材端部，又不会出现装配后松动晃动的问题；嵌入段上预留的卡扣凸台高度需要根据型材壁厚调整，卡入型材预设的安装孔后，拉脱力需要达到15N以上，避免灯具在运输、安装过程中端盖脱落。外露的蘑菇头部分外轮廓尺寸要略大于型材截面外尺寸，单边超出量控制在2mm左右，这样在灯具安装到卡槽内时，端盖外露边可以挡住型材与安装槽之间的拼接缝隙，提升整灯安装后的外观完整性。

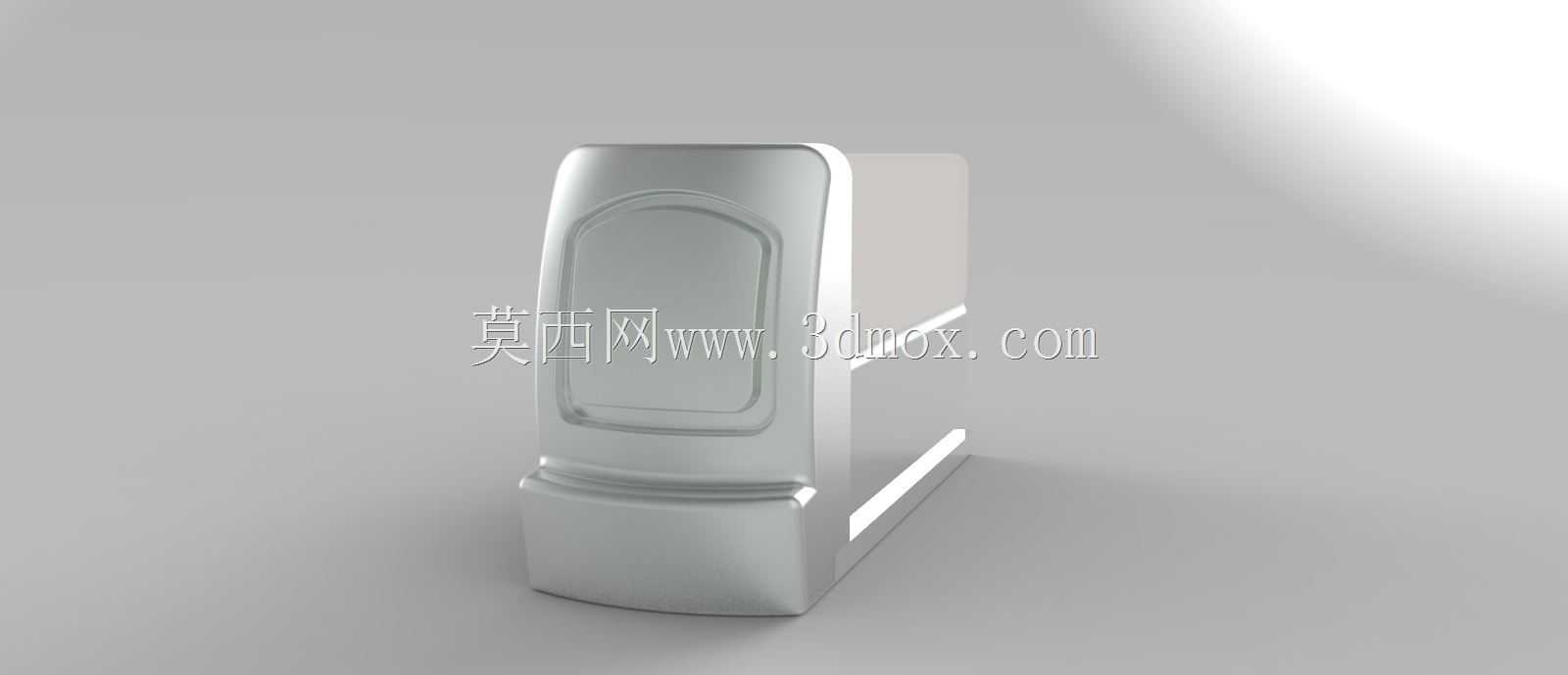

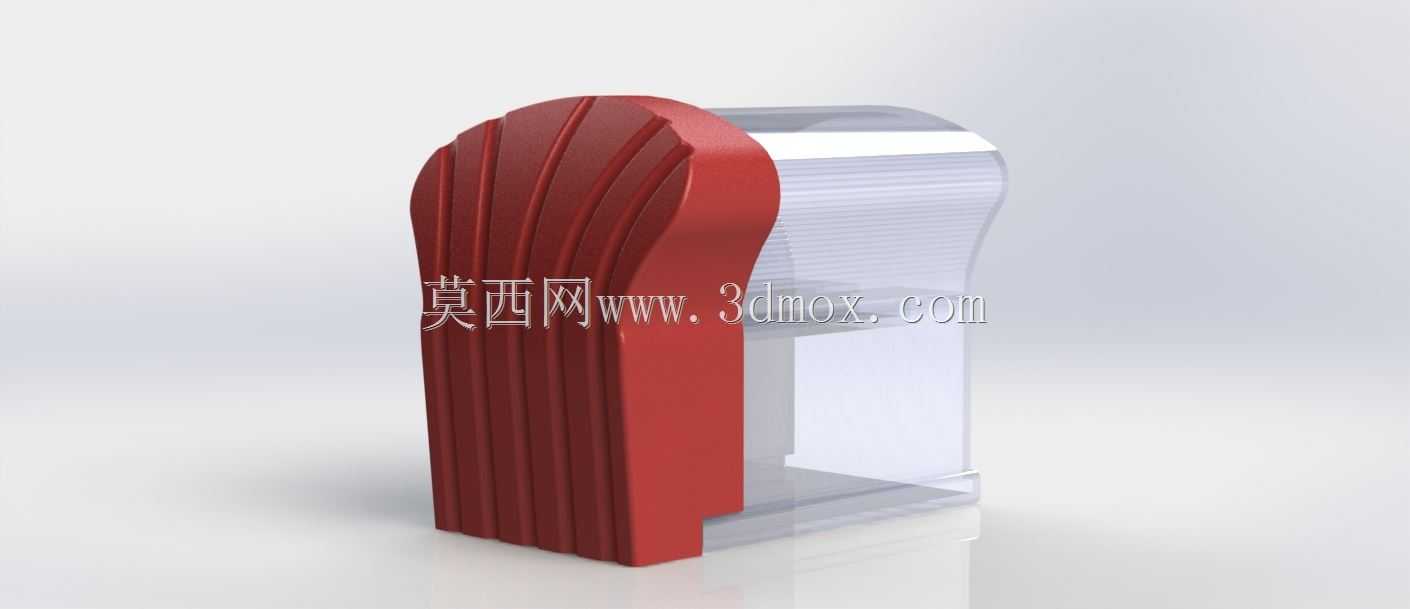

　　从功能特性上看，这款端盖的结构做了针对性的走线优化，盖体上预留的穿线槽位置避开了内部灯板的安装位，电源线从端盖穿出后不会与灯板上的电子元件产生挤压，穿线槽边缘做了R0.5的圆角处理，避免穿线时割破线材绝缘层造成短路隐患。盖体内侧设置的十字形加强筋，既可以提升端盖本身的结构强度，在受到外力挤压时不会出现凹陷变形，也能作为内部灯板的端部定位柱，灯板推入型材后端部刚好抵在加强筋的定位面上，不需要额外打胶就可以限制灯板在型材内的轴向窜动，减少装配工序的复杂度。

　　安装边界方面，这款端盖的轴向总长度需要控制在合理区间，嵌入段长度占总长度的三分之二，保证与型材的配合长度足够，不会出现连接强度不足的问题；外露蘑菇头部分的轴向突出量不超过8mm，避免灯具安装后端部突出安装面过多，影响整体安装的平整度。端盖的安装不需要额外的紧固件，通过卡扣结构就可以完成与型材的固定，装配时只需要将端盖对准型材内腔平行推入，听到卡扣卡入的声响即可完成装配，单人装配耗时不超过5秒，适合批量生产线的快速装配需求。在材质适配性上，这类端盖通常选用阻燃PC材质注塑成型，设计时已经考虑了注塑成型的拔模角度，所有竖直面的拔模斜度设置为1.5度，卡扣位置做了局部加厚处理，避免注塑时出现缩水、缺胶等缺陷，同时也能保证卡扣反复拆装5次以上不会出现断裂问题。针对户外使用的灯具场景，端盖与型材配合的位置预留了打胶槽，装配时在槽内填入密封硅胶，可以达到IP65的防护等级，满足户外淋雨、高湿度环境下的使用要求，不会因为水汽进入灯管内部造成灯板腐蚀、短路等问题。
