扭转式异形臂螺旋弹簧结构设计

　　这类带异形弯折臂的扭转弹簧，在日常设备结构里的应用场景比普通压簧拉簧更有针对性，不像常规弹簧只提供轴向力，它的核心作用是在绕簧体中心的回转方向提供复位扭矩，很多需要开合、回转复位的机构里都能见到它的身影，比如小型夹具的开合复位、电器开关的触点回弹、机柜门锁的锁舌回弹、小型园林工具的扳机复位，甚至一些儿童玩具的活动关节复位，都会用到这类结构，它不像大规格的工业扭簧需要承担大扭矩载荷，这类小规格扭簧更多是在轻载回转机构里提供稳定的复位力，保证机构动作后能回到初始位置。

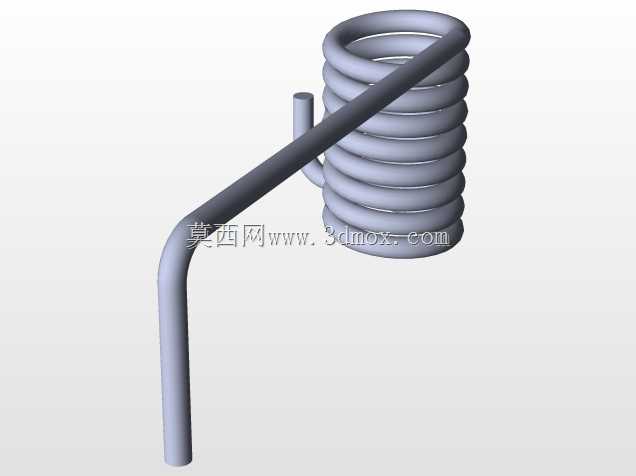

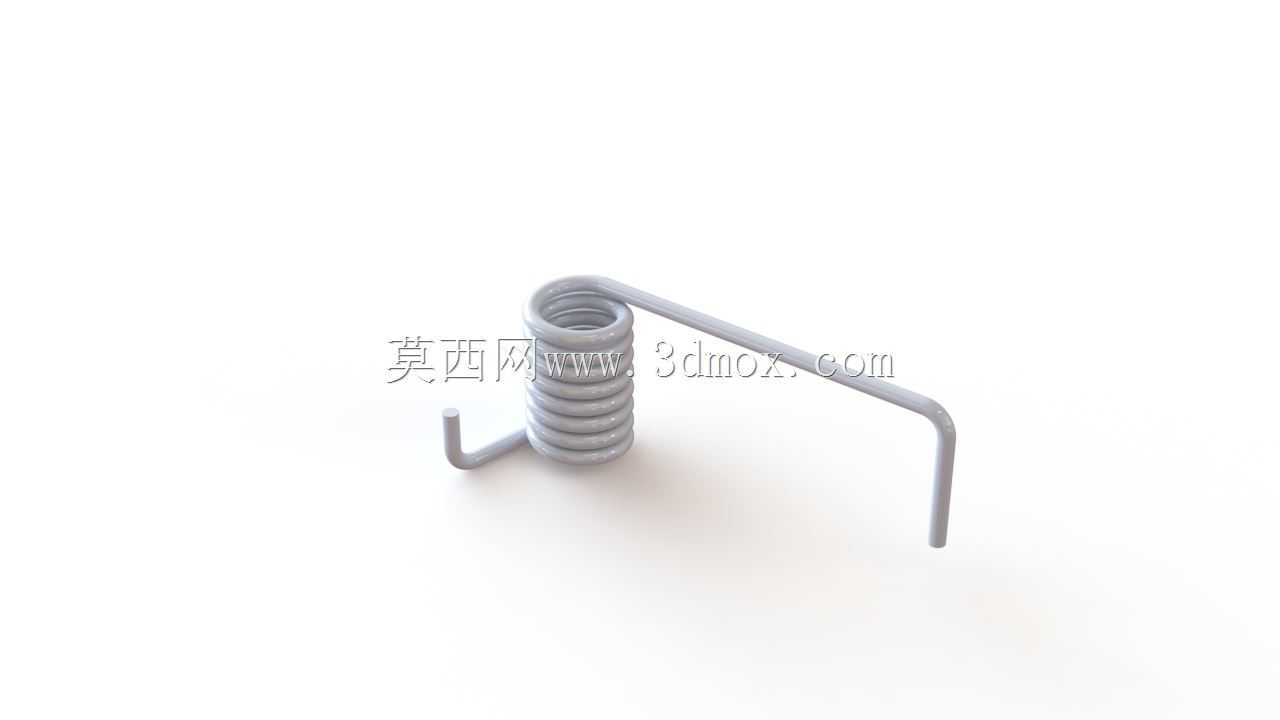

　　从结构功能来看，这个弹簧的螺旋簧体是储能核心部分，簧圈紧密贴合的设计是为了在承受扭转力矩时，簧圈之间不会出现额外的轴向窜动，保证扭矩输出的线性度，两端伸出的异形弯折臂是力的作用端，和常规直臂扭簧不同，这个弹簧的两个臂做了不同角度的弯折，一端是短直钩结构，用来卡在机构的固定卡槽里作为支撑端，另一端是长L型弯折臂，用来和活动构件接触，承接活动件的回转驱动力，这种异形臂的设计是为了适配安装空间里的限位结构，不需要额外加装转接零件就可以直接和机构的固定端、活动端配合，减少装配时的零件数量，也能避免转接带来的间隙误差，保证复位动作的精准度。

　　做这类扭簧设计的时候，首先要确定的是工作扭矩需求，根据机构需要的复位力大小，先算好簧丝的直径，簧丝直径直接决定了弹簧的刚度，直径越大能承受的扭矩越大，但同时需要的驱动力也会越大，所以要匹配操作端的施力大小，避免出现操作力过大或者复位力不足的问题。然后是簧圈的中径，中径和簧丝直径的比值要控制在合理范围，比值太小的话卷绕成型的时候簧丝内部应力过大，容易出现成型后裂纹，使用寿命会大幅缩短，比值太大的话弹簧整体刚度不够，承受扭矩的时候容易出现簧体失稳变形，扭矩输出不稳定。

　　接下来是两端臂的弯折设计，这部分是很多新手设计扭簧容易出问题的地方，弯折位置不能太靠近簧体的起始圈，要留出至少半个簧圈直径的过渡段，不然弯折处的应力集中会非常明显，反复扭转几次就会在弯折根部出现断裂。两个臂的长度和弯折角度完全是根据安装边界来定的，固定端的短钩长度只要能保证卡入卡槽后不会在工作时脱出即可，不需要做太长，过长的话会额外占用安装空间，还容易在装配时被碰变形；活动端的L型臂长度要根据活动件的回转行程来算，要保证活动件在最大回转角度时，弹簧臂的变形量在材料的许用应力范围内，不会出现塑性变形，同时弯折的角度要保证活动件在全行程运动时，弹簧臂和活动件的接触点不会出现滑移脱开的情况，不需要额外加装固定结构就可以稳定传力。

　　安装边界方面，这类扭簧的安装通常是套在定位销轴上使用，所以簧体的内径要比定位销轴的直径大出合理的配合间隙，一般间隙控制在簧丝直径的10%左右就可以，间隙太小的话装配困难，工作时簧体和销轴之间的摩擦会加大磨损，还会影响扭矩输出的顺畅度，间隙太大的话弹簧工作时会出现偏摆，导致两个臂的受力不均匀，长期使用会出现单侧应力过大断裂的问题。安装时还要注意弹簧的旋向，要和工作时的扭转方向匹配，保证工作时簧圈是被拧紧的状态，而不是被拧松，要是旋向搞反了，工作时簧圈会被撑开，不仅扭矩达不到设计要求，还很容易出现簧圈变形、臂部断裂的问题。

　　另外在设计的时候还要考虑工作环境的影响，如果是在有腐蚀的环境里使用，要选对应的耐腐蚀材料，普通室内常温环境用碳素弹簧钢就可以满足需求，要是在高温或者有腐蚀的场景，就要换成不锈钢或者其他合金弹簧材料，同时还要考虑表面处理，普通碳钢弹簧做电泳或者镀锌处理，提升防锈能力，避免长期使用后锈蚀导致弹力下降、断裂。这类小扭簧虽然零件体积小，但是在机构里的作用非常关键，一旦失效就会导致整个机构的复位功能丧失，所以设计时每个尺寸参数都要结合实际安装空间和受力情况反复校核，不能只照搬标准扭簧的参数，异形臂的结构一定要根据实际的安装位置做适配，才能保证装配后运行稳定，使用寿命达到设计要求。
