方管连接可调式锁紧固定夹具结构

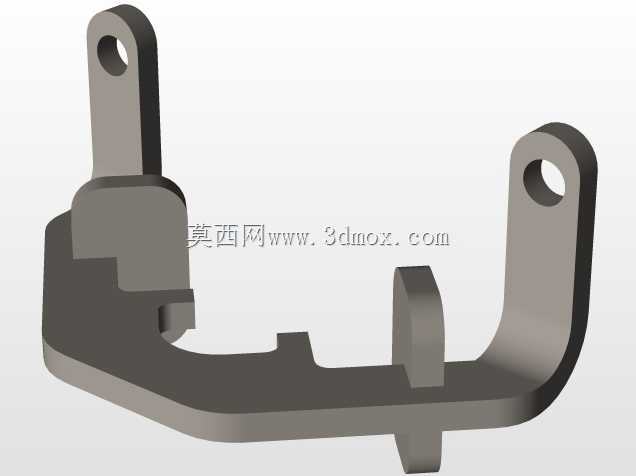

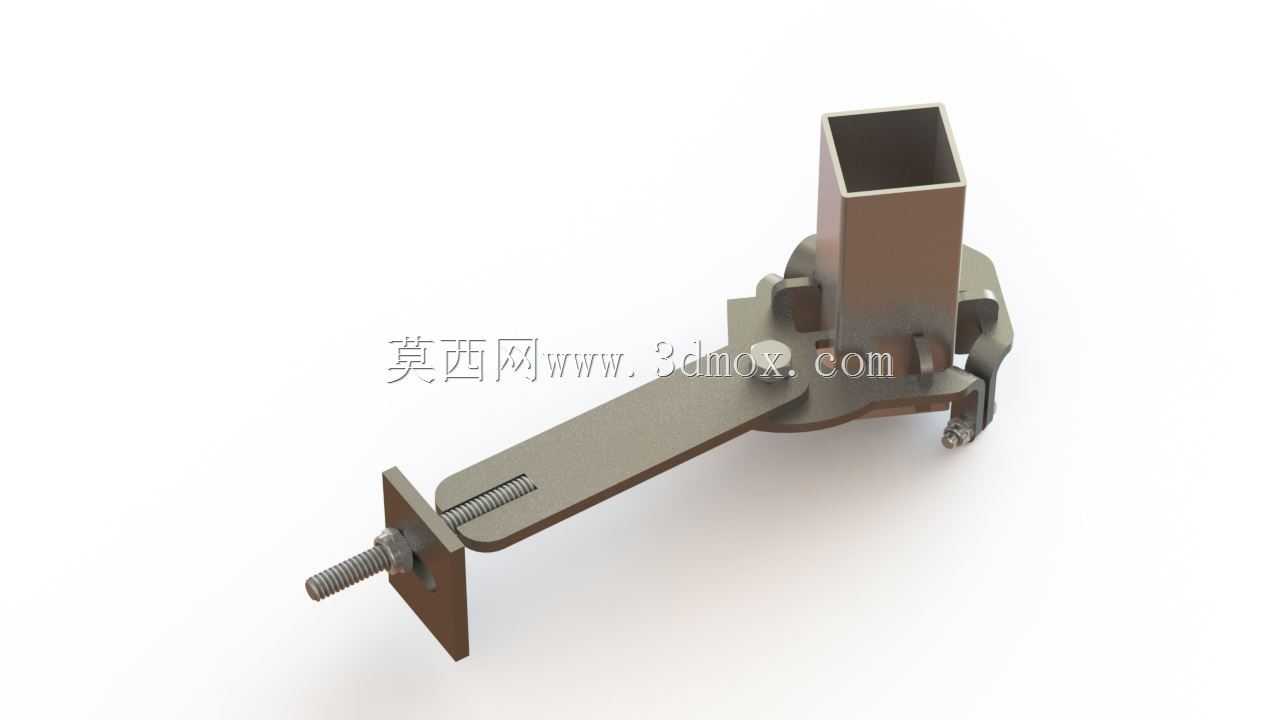

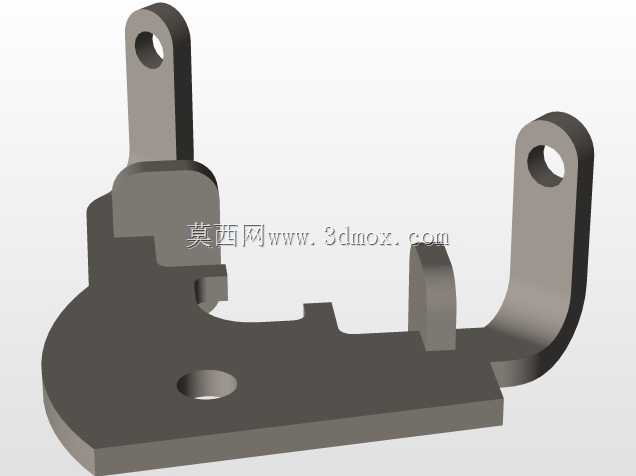

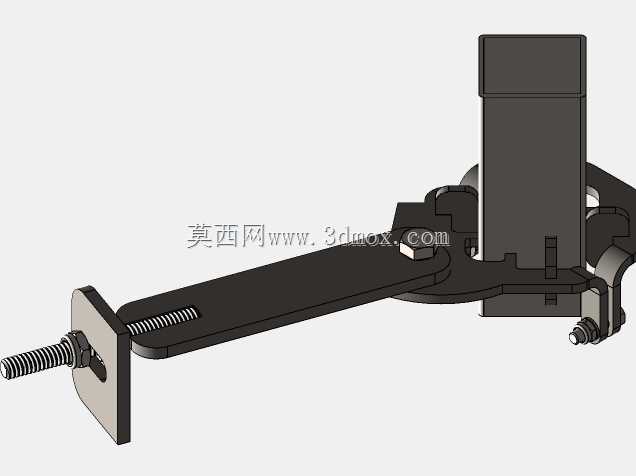

　　这款可调式方管锁紧固定构件，主要应用在工业流水线型材机架搭建、仓储货架层距调节、小型设备工装快速装夹、户外临时展架快速组装这类需要频繁调整方管连接位置、无需焊接即可完成紧固的场景中，区别于传统的方管焊接接头、打孔螺栓穿接的固定方式，它的核心优势在于无需对配套方管做二次打孔、焊接预处理，仅靠自身的机械锁紧结构就能完成方管与外接安装板的位置固定，且调节行程范围内可任意位置锁止，适配多规格安装间距的使用需求。从结构功能上拆分来看，构件主体分为三个核心功能段：上方的方管套接段是内空的方形腔体，腔体单边预留了0.2-0.5mm的装配间隙，刚好可以套入标准规格的方形型材，腔体侧壁集成了偏心锁紧压块，当扳动侧边的锁紧拨杆时，

　　偏心块会直接压合在方管外壁，靠机械挤压力产生的静摩擦力完成方管与构件的相对固定，锁止状态下可承受垂直于方管轴向的静载荷不出现滑移，满足常规轻型机架、工装的承重需求；中间的连接基座是整个构件的受力核心，上方承接方管套接段的载荷，下方连接长度调节臂，基座上预留的锁紧转轴与拨杆做了限位配合，拨杆的开合角度控制在15-30度之间，既保证锁紧时的压合行程足够，又避免拨杆转动角度过大与周边构件产生干涉；下方的长度调节臂是扁钢材质的长条结构，臂身开有贯通的长槽，长槽内穿接调节螺栓，螺栓一端连接到端部的安装立板上，安装立板上预留了两个固定通孔，可通过螺栓将整个构件固定在设备机架、墙面或者其他安装基准面上，拧松调节螺栓时，调节臂可沿长槽方向滑动，

　　调整方管套接段与安装基准面之间的距离，调整到位后拧紧螺栓即可完成位置固定，调节行程覆盖常规工装调整的常用距离范围，无需额外加装延长连接件。在设计思路上，这款构件优先考虑了现场装配的便捷性，所有锁紧动作都不需要额外的专用工具，手动扳动拨杆、用普通扳手拧紧调节螺栓即可完成全部装拆操作，对于需要频繁调整工位、变更机架结构的柔性生产线来说，能大幅降低改造成本与停机调整时间；结构受力路径做了专门优化，方管承载的垂直载荷会通过套接段直接传递到中间连接基座，再沿调节臂分散到端部的两个安装固定点，避免了单点受力导致的构件变形，偏心锁紧块的接触面上做了滚花纹理，增大与方管外壁的接触摩擦力，防止长期受载出现锁紧滑移，

　　同时滚花的压痕不会对方管外壁造成不可逆的损伤，拆卸后方管可重复利用，不会像顶丝固定那样在型材表面留下压痕凹坑。从安装边界尺寸来看，方管套接段的内空尺寸适配常规标准方形型材，套接段的轴向长度满足锁紧时的接触面积要求，不会因为套接长度过短导致方管受力时出现倾斜；调节臂的宽度与厚度经过载荷校核，在全行程伸出的状态下，端部受载时的挠度控制在允许范围内，不会出现明显的形变影响安装精度；端部安装立板的两个固定孔孔距符合通用五金安装的标准孔距，可直接适配常规的膨胀螺栓、机丝螺丝的安装尺寸，不需要现场重新打孔适配；整个构件的所有活动部件都做了圆角处理，没有尖锐的棱角，避免装配操作时划伤操作人员，锁紧拨杆的外形做了贴合手指弧度的压型，手动扳动时受力更舒适，不需要借助加力杆就能完成锁紧操作。在实际使用场景中，这类构件常被用在轻型物料输送线的护栏高度调节上，输送线侧边的方管护栏可以通过这款夹具固定在输送线架体上，根据输送物料的高度随时调整护栏的高度与前后位置，不需要拆卸螺栓重新打孔；在小型工装夹具的搭建中，也可以用这款构件快速固定定位方管，针对不同尺寸的工件快速调整定位挡块的位置，替代传统的焊接式定位工装，一套工装可适配多规格工件的装夹需求；在仓储货架的改造中，还可以用这款构件加装额外的层板支撑，根据存放货物的高度灵活调整层板间距，不需要对原有货架做焊接改造，不会破坏货架的原有防腐涂层。
