0603规格贴片式电容器三维结构设计

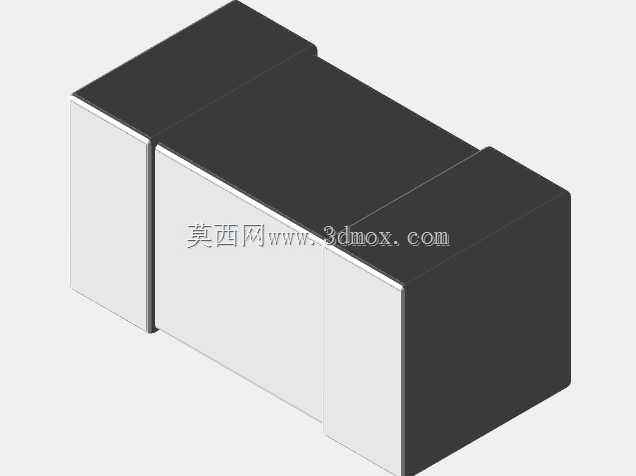

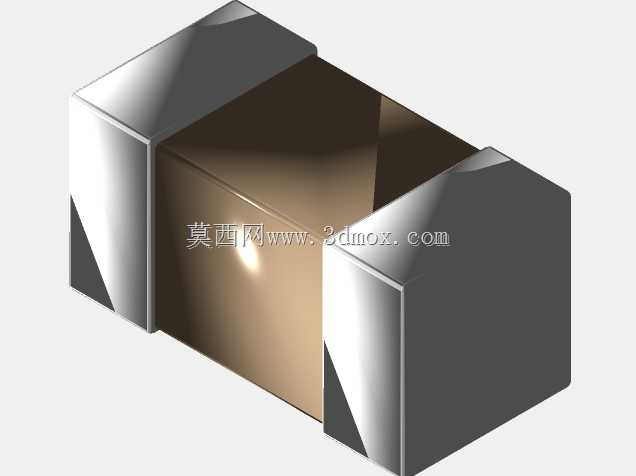

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，0603封装的贴片电容是板级电路里用量极大的被动元件，这类元件的三维模型精度直接影响PCB装配仿真、干涉检查、SMT产线钢网设计的实际落地效果，很多刚接触板级结构设计的工程师容易忽略这类小尺寸元件的建模精度，等到打样回流焊之后才发现元件和周边结构件、接插件出现干涉，或者焊盘对位偏差导致立碑、虚焊的问题，反而要反复改板拖慢项目进度。做这个电容的三维建模时，首先要对齐行业通用的Vishay封装尺寸基准，所有建模的尺寸单位统一做公制转换，把原始英制规格的公差带同步纳入模型的边界考量，不能只做理想状态下的标称尺寸建模，要把元件本体的塑封层公差、端电极的镀层厚度公差都预留出来，

　　这样在做装配仿真的时候，才能真实模拟SMT贴装之后的实际元件高度、占位边界。从实际应用场景来看，0603贴片电容多用于电源回路的去耦、信号通路的滤波、高频电路的匹配场景，在板卡布局时经常会布置在IC引脚周边、接口电路的防护链路里，很多高密度PCB上0603电容的周边会布置0402电阻、SOP封装的芯片引脚、板对板连接器的固定焊脚，这时候模型的外形准确度就格外重要——如果模型把电容本体的倒角做的过大，或者端电极的宽度建模偏差超过0.1mm，在做DRC检查的时候就会漏掉实际存在的干涉风险，等到SMT贴装时才发现元件和周边器件撞件，整批板卡都要返工。建模过程中，本体部分的结构要区分陶瓷介质层和外部环氧塑封层的边界，

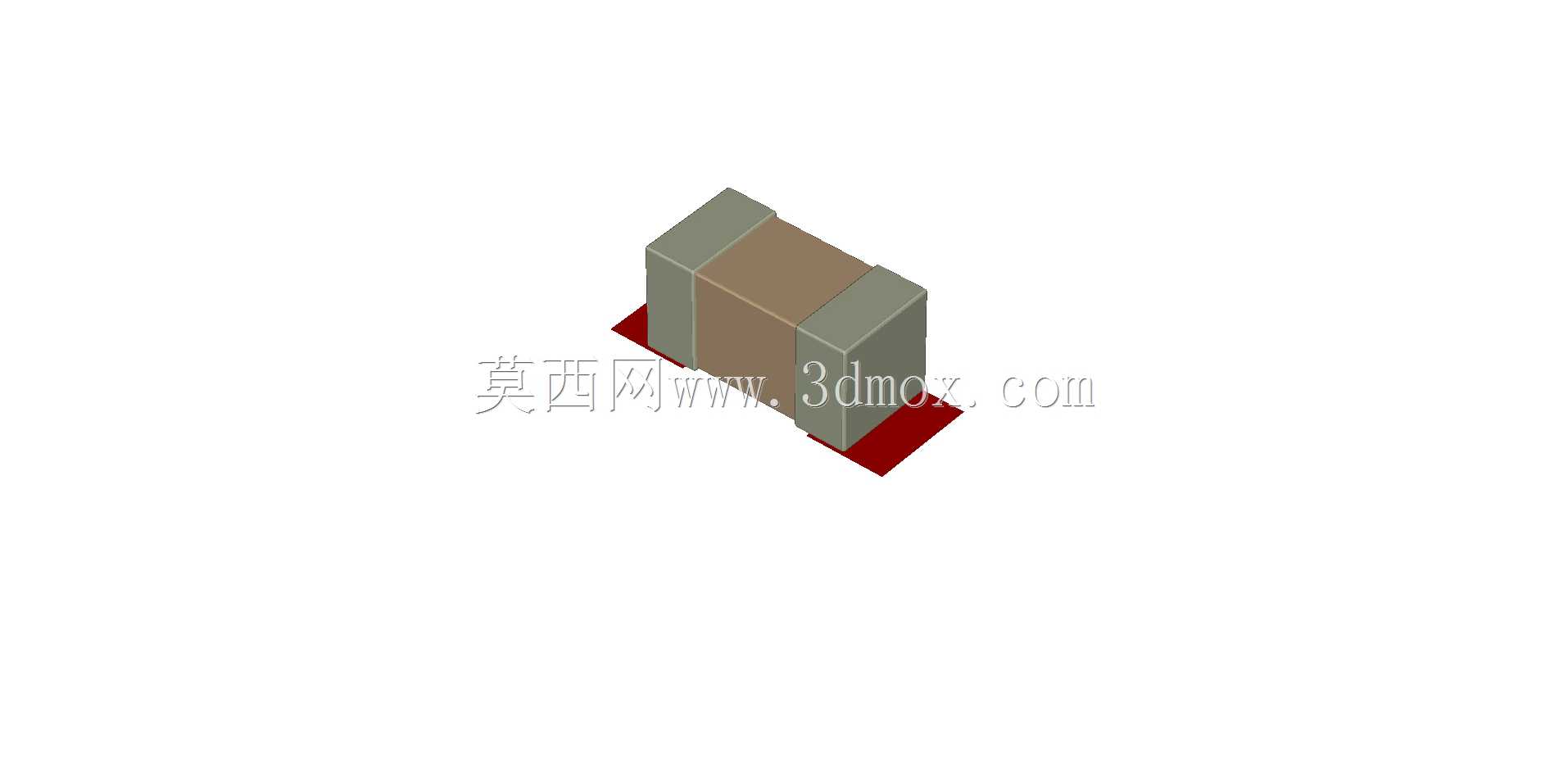

　　两端的端电极要做贴合焊盘的平面处理，不能出现圆弧面导致装配仿真时出现虚假间隙，元件底部和PCB焊盘接触的位置要严格对齐焊盘的中心位置，预留出焊锡浸润的圆角空间，这样在做热仿真的时候，也能准确模拟电容工作时的热量通过端电极传导到焊盘、再扩散到PCB铜箔的散热路径。从安装边界来看，0603封装的元件标称长度是1.6mm、宽度是0.8mm，建模时本体的最大高度要对应常规厚膜电容的标称高度，不能把不同厚度规格的电容尺寸混用到同一个模型里，端电极的长度方向覆盖范围要符合回流焊的工艺要求，电极内侧的间距要保证焊锡不会在元件底部形成连锡，模型的坐标系原点设置在元件本体底部的几何中心，和PCB封装库的原点完全对齐，

　　这样在调用模型做布局时不需要额外调整坐标位置，能直接匹配EDA软件导出的结构坐标。很多工程师在做板级结构建模时，习惯直接调用通用的简化方块模型代替电容这类被动元件，这种做法在低密度板卡上可能不会出问题，但在做高密度互连板、柔性PCB的弯折仿真时，简化模型的尺寸偏差就会导致弯折区域的元件应力计算失真，甚至误判弯折时电容会被撕裂的风险，按照实际封装尺寸做的精细化模型，能准确还原元件在弯折状态下的受力边界，给柔性板的弯折半径设计提供真实的参考依据。另外在做整机产品的结构堆叠时，0603电容的顶部高度是PCB上方元件高度的重要组成部分，很多便携式产品的外壳和PCB之间的间隙只有0.3mm到0.5mm，如果电容模型的高度做小了0.2mm，实际装配时就会出现电容顶到外壳内表面的问题，轻则磨掉外壳的绝缘涂层，重则挤压电容本体导致陶瓷介质层开裂，造成电路短路的隐患，所以建模时要把元件的最大高度公差考虑进去，模型的顶部平面取元件规格书里的最大高度值，这样在做堆叠间隙检查时就能提前规避这类装配风险。端电极的建模还要考虑镀层的实际厚度，不能把电极部分做的和陶瓷本体齐平，要还原出电极包裹本体端部的实际结构，这样在做SMT贴装的吸嘴吸附仿真时，能准确计算吸嘴和元件顶部的接触面积，评估吸嘴吸附的稳定性，避免小尺寸元件在高速贴装时出现吸偏、飞件的问题。
