0805封装贴片式陶瓷电容器三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，0805封装的贴片电容是板级电路里应用频次极高的无源基础元件，这类元件的三维建模精度，直接影响PCB装配仿真、SMT产线钢网开孔校验、结构干涉检查的最终结果，很多刚接触板级结构设计的工程师容易忽略这类小尺寸元件的建模准确性，总觉得只要焊盘尺寸对了就不会出问题，实际上在高密度布板的场景下，元件本体的高度、端电极的实际覆盖范围、陶瓷基体与端电极的台阶差，都可能在后续装配时和周边的屏蔽罩、接插件、加固结构产生干涉，甚至在回流焊过程中因为模型和实物尺寸偏差导致立碑、偏移等焊接缺陷。

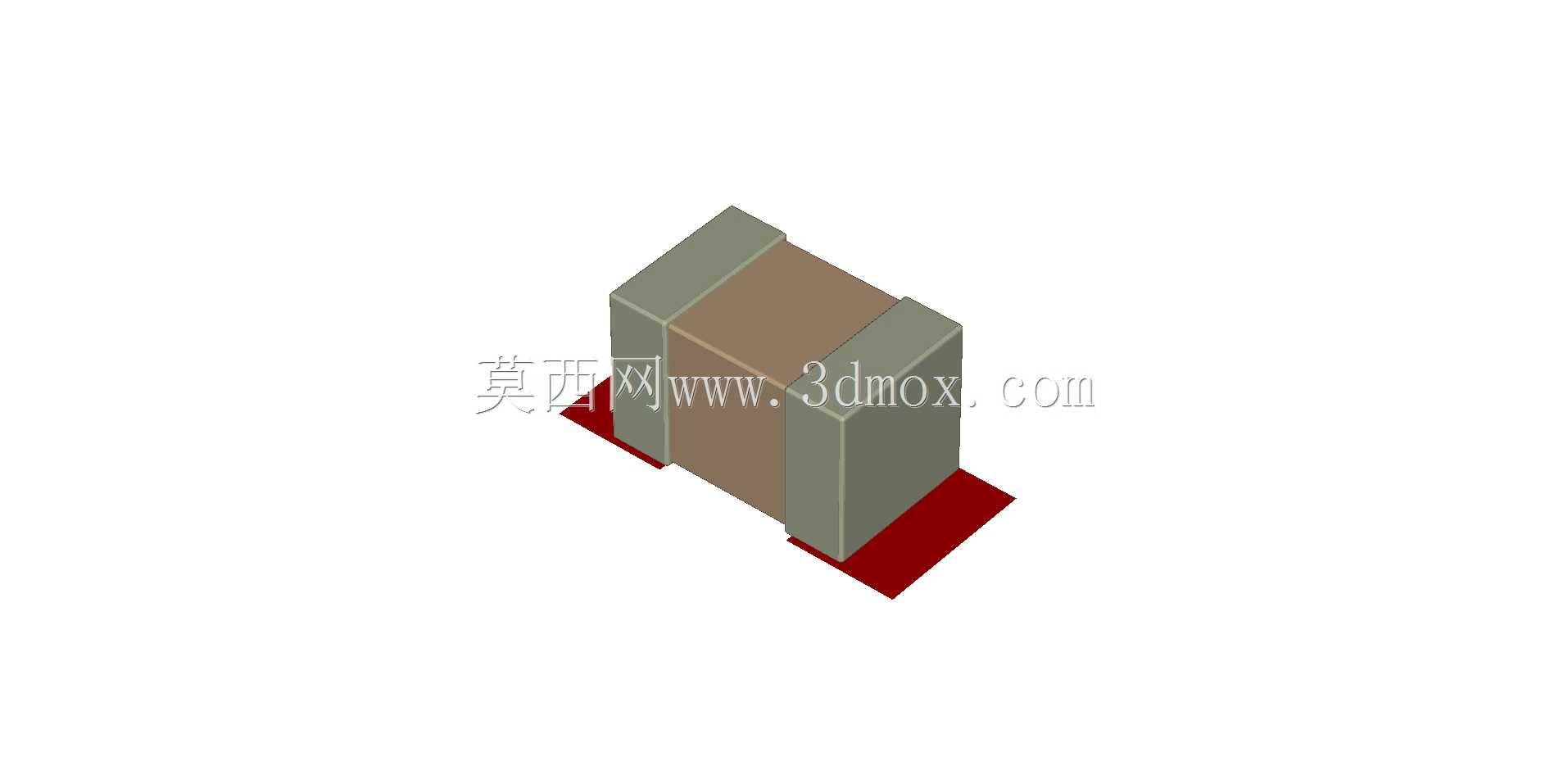

　　这个0805电容的建模完全参照主流厂商的量产封装尺寸基准，把陶瓷介质基体的长方体结构、两端包裹的金属端电极的厚度、端电极延伸到陶瓷本体侧面的包覆尺寸都做了还原，底部伸出的焊盘部分严格匹配表面贴装的焊接工艺要求，建模时没有做过度的工艺细节简化，既保证了模型在PCB装配环境里的轻量化加载需求，也没有丢失影响结构校验的关键尺寸边界。从实际选型应用的角度看，0805封装的电容容值覆盖范围从几pF到几十μF，额定电压也有多个档位，不同厂商的同封装电容本体尺寸公差控制在极小的范围内，这个模型取的是行业通用的公称尺寸基准，完全能满足绝大多数板级设计的干涉检查、装配仿真需求，不需要针对单一厂商的物料做额外调整就能直接调用。

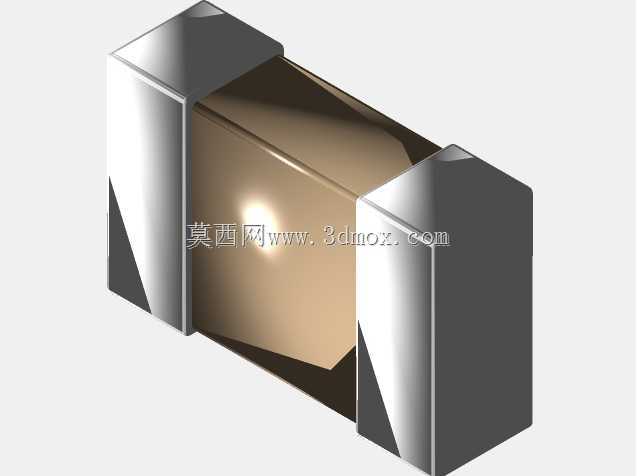

　　建模过程中特意区分了陶瓷基体和端电极的结构边界，没有把整个电容做成单一整体块，这样在做渲染、装配爆炸图、SMT工艺演示的时候，可以单独给不同结构部分赋予对应的材质属性，还原真实元件的外观质感，也方便在做热仿真的时候，给不同材质部分设置对应的导热参数，模拟回流焊过程中元件不同部位的受热温差，提前预判焊接风险。很多工程师在做板级建模的时候，习惯直接调用EDA软件自带的简化3D模型，那些模型往往只做了一个大致的方块，忽略了端电极的突出厚度、本体和焊盘的高度差，在做整机结构装配的时候，很容易误判电容顶部和上方壳体、屏蔽盖的安全距离，导致实际打样后出现元件顶壳的问题，这个模型把所有影响装配间隙的尺寸都做了精准还原，本体的总高度、长度、宽度都严格对应公制0805封装的尺寸规范，端电极的宽度、焊盘伸出长度也完全符合SMT焊接的工艺要求，不管是用来做PCB布局的结构校验，还是做SMT产线的虚拟装配调试，都能直接适配。

　　从应用场景来说，这类贴片电容几乎覆盖了所有需要表面贴装工艺的电路板场景，小到蓝牙耳机的主控板，大到工业变频器的控制板卡，只要用到表面贴装工艺的电路板，基本都会用到0805封装的电容，在做整机结构设计的时候，这类元件的高度是PCB上方空间避让的重要参考依据，尤其是在有灌封、涂覆、加装屏蔽罩的场景下，精准的元件模型能帮助设计人员提前算好安全间隙，避免后期改板带来的成本浪费。建模的时候没有添加多余的细节特征，比如元件表面的丝印标识、端电极的微小倒角这些不影响结构判断的细节都做了适度简化，保证模型在大型PCB装配文件里不会占用过多的系统资源，同时又把所有影响装配、干涉检查的关键尺寸做了精准还原，平衡了模型精度和使用流畅度。

　　在安装边界的处理上，模型严格遵循表面贴装元件的布局规范，焊盘的尺寸、焊盘和本体的相对位置都符合IPC相关的封装标准，设计人员在调用这个模型做布局的时候，不需要额外调整焊盘位置就能直接匹配标准的0805封装焊盘，不会出现模型和PCB封装错位的问题。端电极部分的建模特意考虑了回流焊时焊锡爬升的空间，端电极侧面的高度预留了足够的焊锡浸润区域，在做焊接工艺仿真的时候，能更真实地模拟焊锡的润湿爬升过程，帮助工艺人员提前优化钢网开孔厚度和开孔形状，减少焊接不良的概率。很多时候设计人员和SMT工艺人员的沟通偏差，就来自于设计阶段用的简化模型和实际物料的尺寸差，精准的三维模型能让双方在设计评审阶段就基于统一的尺寸基准做判断，减少跨部门沟通的信息差，提前规避很多量产阶段才会暴露的问题。
