TSSOP20引脚细收缩小轮廓封装件

　　在消费电子、工业控制板卡的高密度PCB布局场景中，TSSOP20这类细收缩小轮廓的表贴封装器件，是板级集成时绕不开的核心元器件之一。日常做板卡结构干涉检查、整机装配仿真、PCB叠层热分布模拟时，精准的封装三维模型能帮结构工程师提前规避很多后期试产才会暴露的问题，比如器件和周边结构件的安全间隙不足、表贴焊盘和器件引脚对位偏差、过波峰焊时的器件高度干涉等问题，都能在建模阶段提前排查。

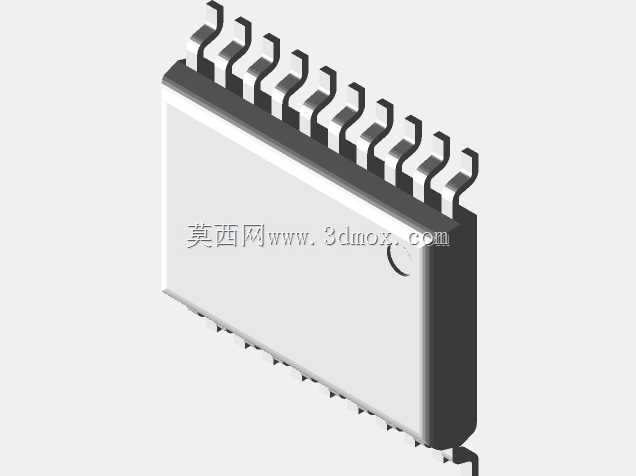

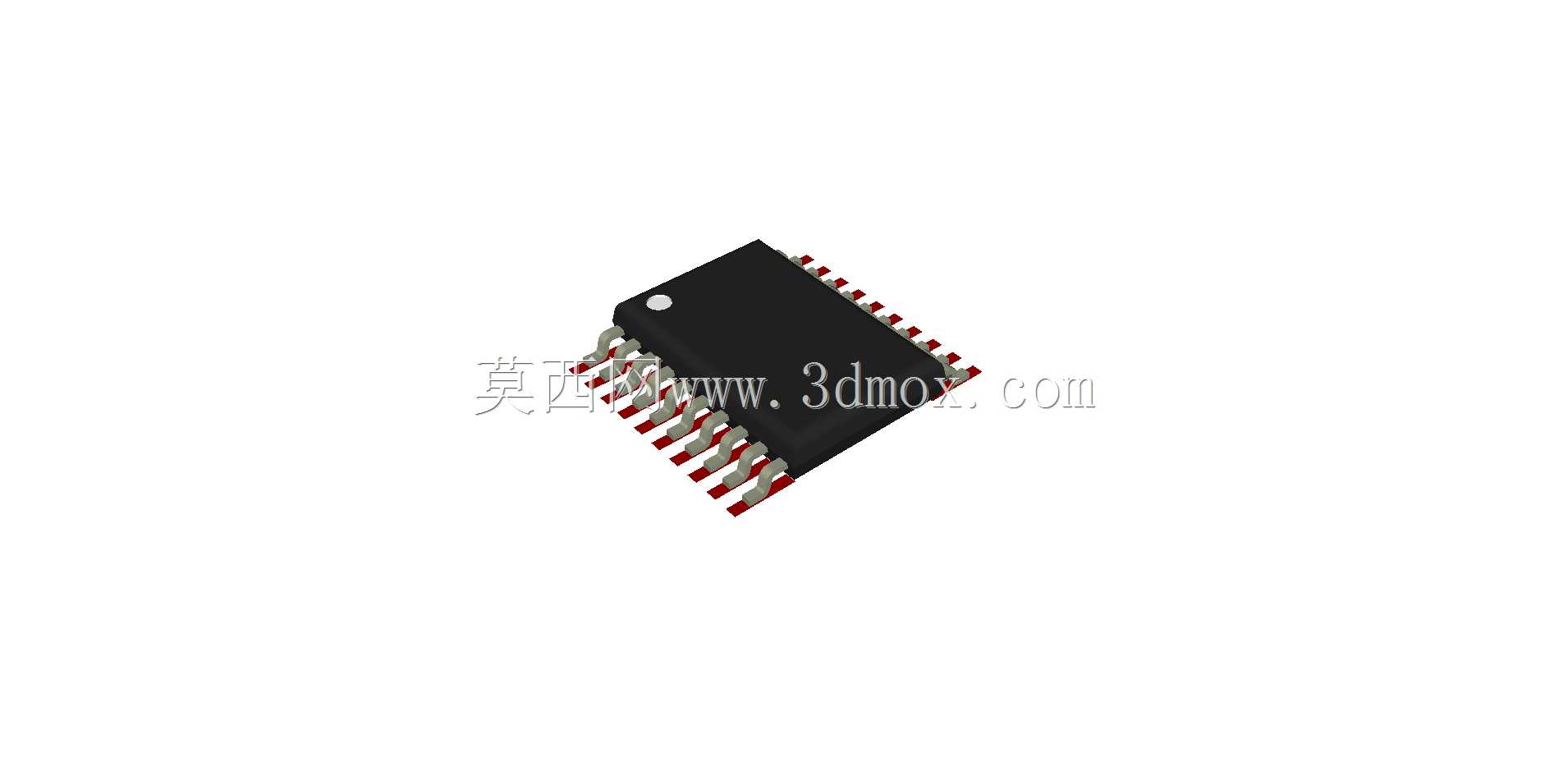

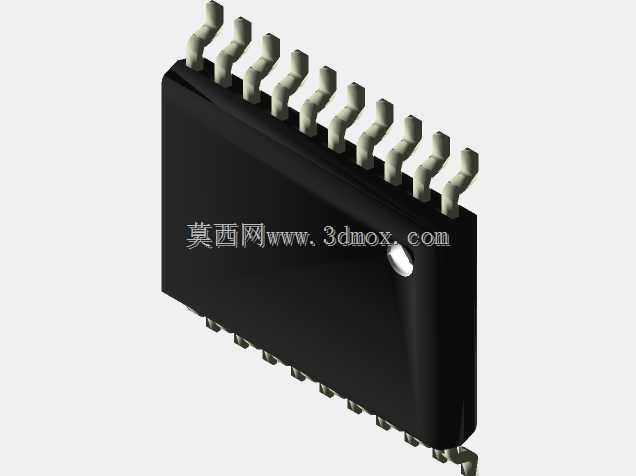

　　做这个封装的三维建模时，首先要锚定实际量产的安装边界，不能只照搬 datasheet 上的标称尺寸，要考虑实际编带包装、贴片机吸嘴取料的公差带，还有回流焊过程中器件的轻微位移余量。引脚部分的建模要还原真实的翼型引脚形态，引脚的共面度公差要控制在行业通用的0.1mm范围内，毕竟表贴器件的引脚共面度直接影响焊接良率，做仿真时如果把引脚做成完全平直的理想状态，后续做焊接应力模拟、板级振动测试仿真时，得出的结果会和实际情况偏差很大。

　　细收缩小轮廓的设计本身就是为了适配高密度布板需求，相比传统的SOIC封装，同引脚数的TSSOP封装本体宽度收窄近30%，引脚间距保持0.65mm的标准规格，既能保证SMT贴片时的工艺可行性，又能大幅压缩板上占用面积。建模时本体的塑封部分要还原顶部的极性标记点，这个细节在做整机装配的目视检查仿真、AOI检测程序模拟时非常关键，极性标记的位置、大小、凹陷深度都要和实物一致，不然做生产工位的作业指导仿真时，会误导一线操作人员的极性判断。

　　从实际设备用途来看，这类20引脚的TSSOP封装常用来搭载小型逻辑芯片、接口转换芯片、低功率驱动芯片，广泛用在工控采集模块、便携消费电子、车载小型控制单元的板卡上。建模时要注意器件本体的高度公差，不同厂家的同规格TSSOP20封装塑封高度会有0.2mm左右的偏差，建模时取行业通用的标称最大值来做外形边界，这样在做结构间隙校核时，能覆盖绝大多数厂家的同封装器件，避免后续换料时出现结构干涉。

　　安装层面，这类表贴器件的焊盘尺寸建模要符合IPC-7351的表贴焊盘设计规范，焊盘的外延长度、宽度要匹配引脚的可焊端尺寸，不能为了模型好看随意调整焊盘大小，毕竟这个三维模型很多时候会被PCB工程师直接导入做板框布局参考，如果焊盘尺寸不准，会直接导致后期PCB打样后焊盘和器件不匹配。另外器件本体和PCB板面的间隙也要还原，塑封本体底部和PCB表面的留空高度要符合实际，这个间隙是用来保证焊锡回流时的气体溢出，避免产生虚焊、气泡等焊接缺陷，做热仿真时这个间隙的空气层也是热阻计算的重要部分，不能直接把本体贴在PCB表面建模。

　　设计思路上，这个封装模型没有做多余的细节简化，引脚的弯折弧度、塑封本体的脱模斜度都做了还原，不是简单的直角方块加直引脚的粗糙模型。因为在做板级跌落仿真、热循环应力仿真时，引脚的弯折弧度直接影响应力集中点的计算结果，如果把引脚做成直角，仿真出来的引脚应力值会比实际大很多，误导工程师对结构可靠性的判断。另外本体边缘的注塑合模线细节也做了保留，在做高精度的产品外观渲染、内部结构可视化展示时，这些细节能大幅提升模型的真实感，不会显得过于失真。

　　从安装边界来看，建模时已经预留了器件周边的工艺安全距离，也就是SMT贴片时的器件禁布区范围，导入PCB布局时可以直接参考这个边界来布置周边的其他器件，不用再额外查封装规范计算禁布距离。对于做整机结构设计的工程师来说，这个模型可以直接导入装配体，用来校核器件和外壳、散热片、连接器等周边结构件的间隙，不用等拿到实物样品再测量尺寸，能大幅缩短产品的研发周期，减少打样迭代的次数。
