SOIC16引脚小型贴片封装电子元器件

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，SOIC16封装的集成电路是板级集成中极为常见的表贴器件，这类小外形封装器件的三维建模精度，直接影响到PCB封装库的调用准确性、SMT钢网开孔匹配度以及整机结构干涉校验的可靠性。做板级结构协同设计的时候，很多工程师容易忽略封装本体的实际外形公差，只按照 datasheet 上的标称尺寸绘制二维封装，等到做整机三维装配校验的时候，才发现引脚成型角度、本体塑封厚度、引脚共面度的偏差会导致和周边结构件、接插件产生干涉，尤其是在高密度布板的便携设备内部，毫米级的尺寸偏差就可能导致整板装配失败。

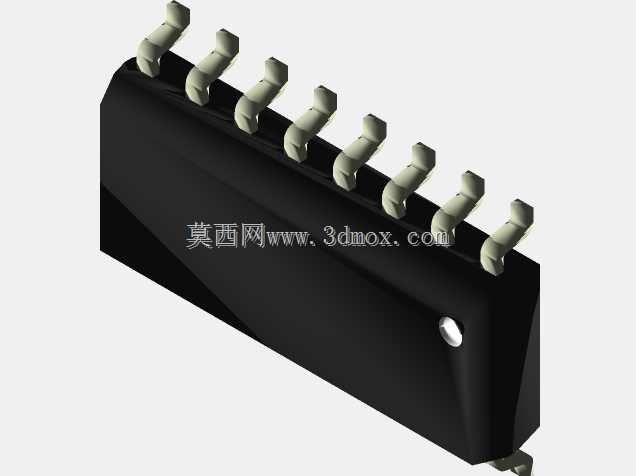

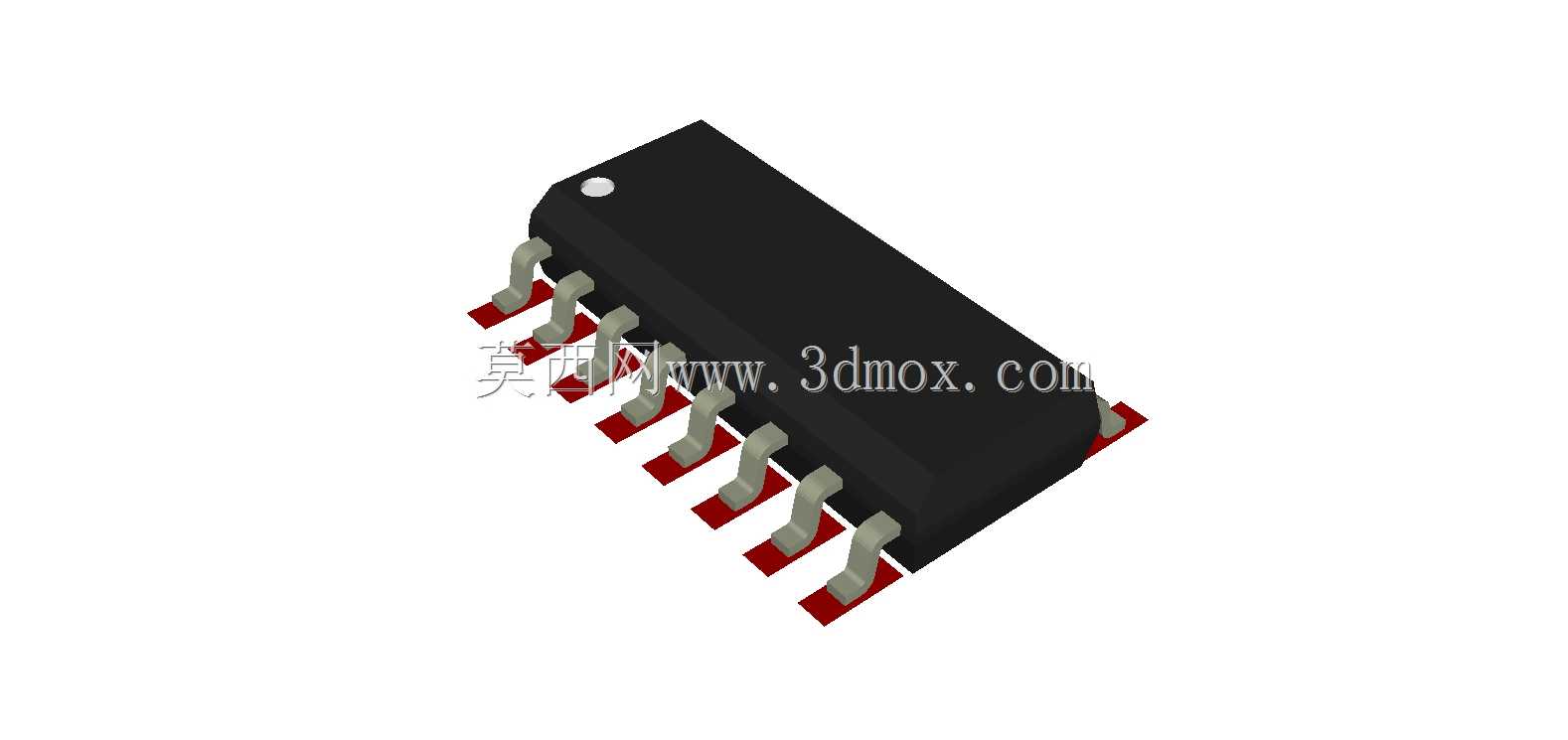

　　这个SOIC16的建模完全参照行业通用的封装外形尺寸规范搭建，本体采用黑色哑光塑封的实体特征还原，两侧各排布8个鸥翼型成型引脚，引脚末端的焊接区域严格对应PCB焊盘的安装位置，引脚的弯折角度、伸出长度、本体与引脚的相对位置都按照实际量产器件的成型公差做了还原，没有做过度的简化处理。在实际SMT生产流程中，这类SOIC封装的器件对贴装吸嘴的吸附区域有明确要求，模型顶部的平整区域完全还原了实际器件的吸嘴可接触范围，能够直接用于贴装工序的吸嘴选型校验、贴装路径仿真，避免出现吸嘴吸附位置偏移导致的贴装不良。

　　从安装边界来看，建模时充分考虑了器件焊接后的实际占用空间，不仅包含了本体自身的长宽高尺寸，还预留了引脚焊接后焊锡爬升的合理空间、器件周边的维修操作间隙，在做PCB布局的三维校验时，能够准确判断器件与周边电容、电阻、接插件的安全距离，避免出现波峰焊或者回流焊之后的连锡、器件碰撞问题。对于做KiCad等EDA软件封装库开发的工程师来说，这个三维模型可以直接关联到对应的原理图封装，在三维预览状态下就能直观检查布板的空间合理性，不需要等到打样之后才发现空间冲突。

　　很多刚接触板级结构设计的工程师，在做器件建模的时候往往只关注本体的外形，忽略了引脚的成型细节：SOIC封装的鸥翼引脚不是简单的直角弯折，引脚和本体连接的位置有微小的圆弧过渡，引脚末端的焊接面有轻微的压平处理，这些细节在做信号完整性仿真、焊接应力分析的时候都会产生影响，这个模型在搭建的时候还原了这些细微的结构特征，能够支撑焊接热应力仿真、引脚形变分析等更深层次的工程计算需求。在工业控制类板卡的设计中，这类SOIC16器件经常被布置在板卡的边缘位置，靠近连接器或者安装柱的区域，精准的三维模型能够帮助结构工程师在设计外壳、安装导轨的时候，提前规避器件和外壳筋位、固定螺丝的干涉，减少打样迭代的次数。

　　另外，在做产品的维修性设计时，准确的器件模型也能帮助评估返修工位的烙铁操作空间、热风枪加热的遮挡范围，提前预留足够的返修操作空间，避免量产之后出现器件无法返修的问题。不同于很多简化的封装模型只做方块加引脚的示意，这个模型的塑封本体边角做了符合实际注塑工艺的微小倒角，引脚表面的金属质感、焊接区域的镀层特征都做了对应还原，在做产品对外展示、内部结构评审的时候，能够更真实地呈现板卡的实际装配效果，不需要额外做渲染调整就能满足评审展示的需求。对于高密度集成的可穿戴设备、便携检测仪器来说，板上每一个器件的高度都直接影响整机的厚度设计，这个模型的本体高度、引脚焊接后的总高度都严格按照实际量产器件的尺寸范围设置，能够为整机的堆叠设计提供准确的高度参考，避免因为器件高度偏差导致整机厚度超标。
