0805封装贴片电阻器三维结构设计

　　在消费电子、工业控制板卡、通讯设备的PCB布局设计环节，0805封装的贴片电阻是板上用量极大的无源器件，这类器件的三维建模精度，直接影响到PCB装配仿真、SMT钢网开孔校验、结构干涉检查的最终结果。很多刚接触电子结构协同设计的工程师容易忽略这类小尺寸器件的建模细节，往往直接调用简化方块模型代替，等到SMT试产阶段才发现焊盘对位偏差、器件与周边结构件干涉、焊膏印刷量不匹配等问题，反而拉长了整体项目的调试周期。

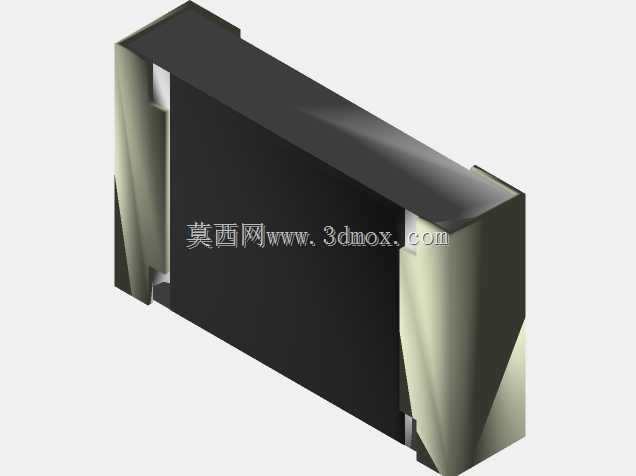

　　这款0805电阻的建模完全参照主流厂商的量产封装尺寸规范，还原了实际器件的三层核心结构：两端的红色端电极是焊接时与PCB焊盘结合的核心部位，建模时严格匹配端电极的金属层厚度、端面弧度以及与陶瓷基体的衔接台阶，避免仿真时出现焊盘与电极不贴合的虚假干涉；中间的黑色电阻基体采用氧化铝陶瓷材质的实际外观质感，还原了基体表面的哑光防护层特征，基体的长宽尺寸严格控制在公制2.0mm×1.25mm的标准范围内，厚度方向也匹配常规厚膜电阻的0.5mm标称值，完全符合行业通用的0805封装尺寸公差要求。

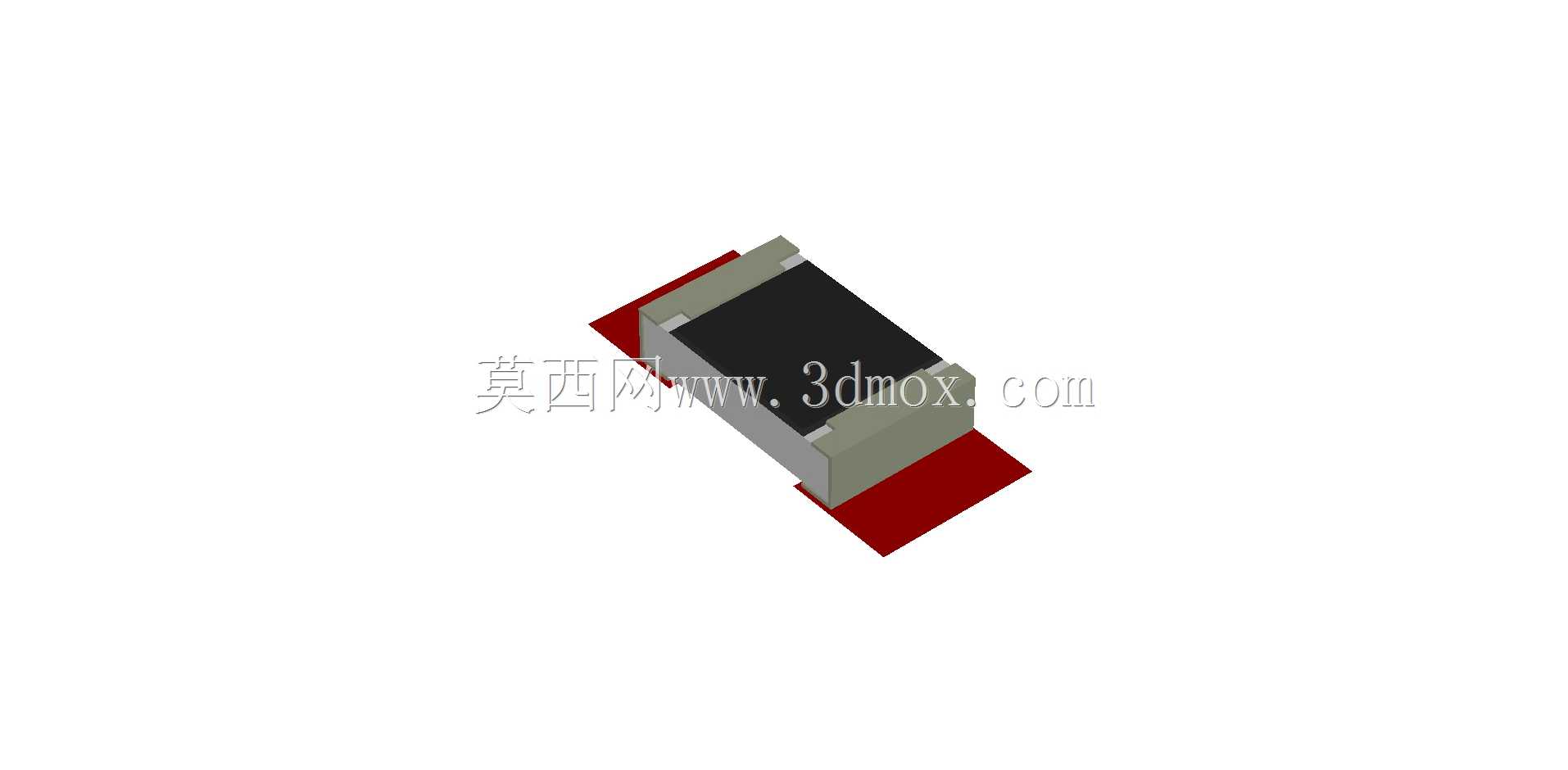

　　建模过程中没有做过度的几何简化，端电极与陶瓷基体的衔接处做了微小的倒角处理，还原了实际生产中电极镀层覆盖的真实形态，不会出现直角棱边导致的仿真应力集中误判。在安装边界的设定上，模型预留了符合IPC标准的焊盘外延空间，工程师在做PCB布局时，可以直接将该模型导入EDA软件的3D预览环境，核对器件与周边贴片电容、IC引脚、板上接插件的安全间距，尤其是在高密度布线的板卡上，能够提前发现器件高度超限、相邻元件焊盘桥接风险等问题。

　　从实际应用场景来看，这类贴片电阻广泛应用在电源回路的限流、信号链路的分压、阻抗匹配等电路位置，不同厂商生产的0805电阻虽然电气参数存在差异，但机械封装尺寸完全遵循统一的行业标准，因此这款通用结构模型可以适配绝大多数同封装电阻的结构校验需求，不需要针对不同品牌的器件重复建模。在做整机结构装配时，工程师可以通过该模型快速核对PCB安装后，电阻表面与外壳内壁、屏蔽罩、散热片之间的安全距离，避免组装时出现器件被压损、绝缘距离不足等隐患。

　　设计思路上完全摒弃了非必要的细节刻画，没有添加电阻表面的丝印字符这类非结构特征，既保证了模型的轻量化，不会因为大量小器件的导入导致整体装配文件卡顿，又完整保留了结构校验需要的所有关键尺寸要素。端电极的焊接面做了平面度的细节处理，能够匹配SMT工艺仿真中焊膏熔融后的润湿形态模拟，帮助工艺人员提前评估不同焊盘设计下的焊点成型质量，减少虚焊、立碑等常见SMT缺陷的发生概率。

　　对于刚接触SMT工艺设计的工程师来说，参照这类精准的器件模型，还能更直观地理解表面贴装器件的焊接原理：两端电极的覆盖范围直接决定了焊点的结合面积，基体的高度会影响回流焊过程中的受热均匀性，这些细节都是简化方块模型无法传递的工程信息。在做自动化产线的吸嘴取件仿真时，该模型的顶部平面特征也能准确匹配吸嘴的吸附位置，校验取件过程中吸嘴与器件的接触面积是否满足真空吸附的要求，避免出现取件偏移、抛料等产线问题。
