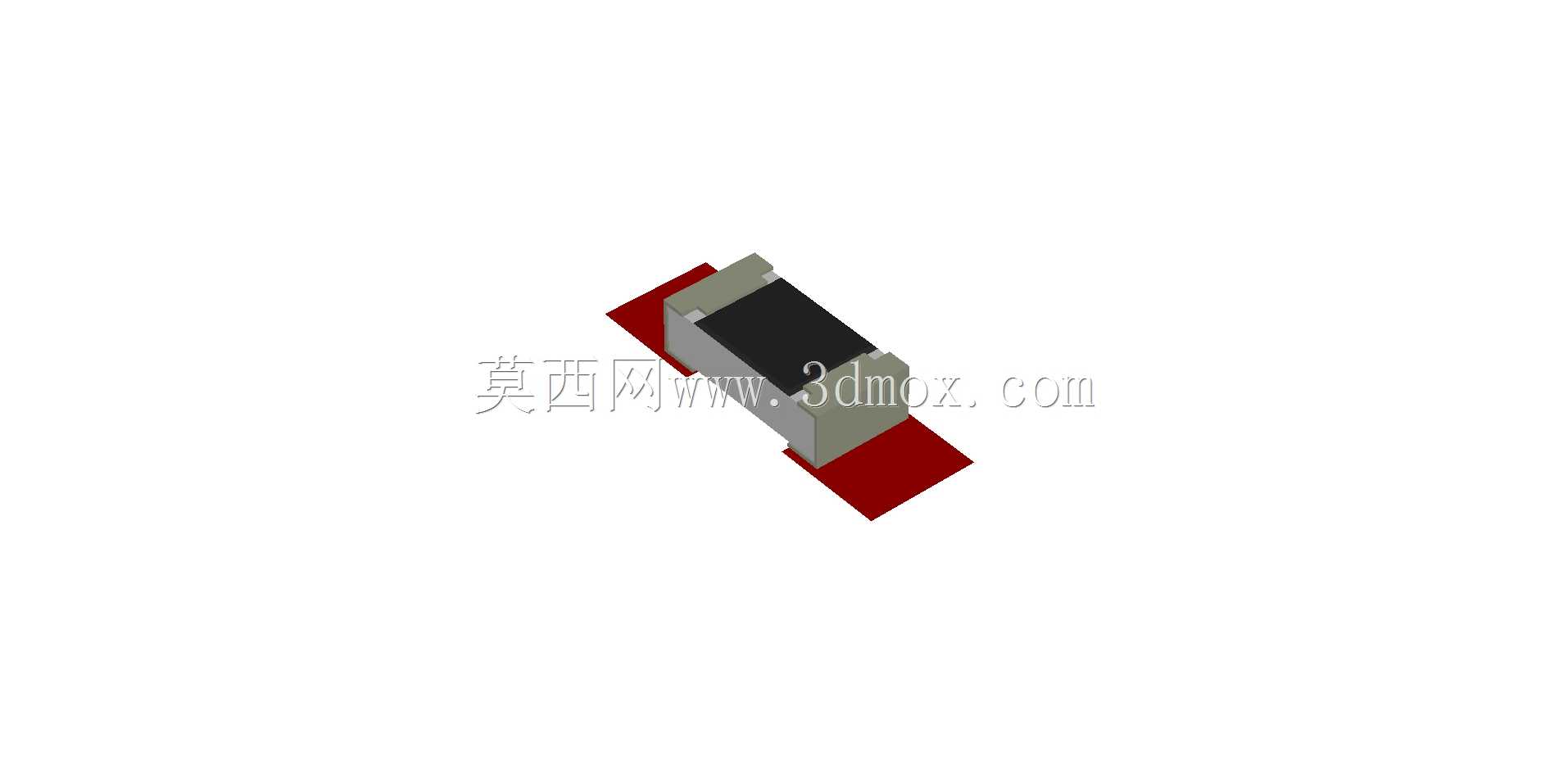

0603封装贴片电阻器三维结构模型

　　在消费电子、工业控制板卡、汽车电子模块的PCB设计流程里，0603封装的贴片电阻是板上用量极大的无源器件，这类元件的三维建模精度，直接影响到后续SMT产线的钢网开孔校验、贴片机吸嘴路径仿真、整板热分布模拟的结果准确性，很多刚入行的结构工程师在做PCB装配仿真时，常忽略这类小尺寸元件的外形公差，导致最终导出的装配干涉检查报告出现误报，或是在做产品跌落仿真时，因为元件的外形、质量分布建模不准，没法准确模拟焊点受冲击后的应力分布。做这个0603电阻的建模时，首先要对齐主流厂商的封装尺寸规范，不能只凭 datasheet 上的标称长宽高数值直接拉伸成型，要考虑实际量产元件的外形公差带：电阻本体的陶瓷基底部分，边缘存在微小的脱模倒角，

　　两端的金属端帽并不是和陶瓷本体完全齐平的，端帽表面的镀锡层在回流焊后的浸润轮廓，也需要在模型上做对应的细节还原，不然在做DFM可制造性检查时，没法准确判断元件和周边走线、丝印、相邻元件的安全间距。实际应用场景里，0603电阻的安装边界需要严格卡IPC-SM-782的表面贴装设计规范，焊盘的伸出长度、焊盘之间的间隙、元件下方的禁布区范围，都要和模型的安装基准做匹配，很多工程师在做高密度板卡布局时，会把0603电阻的占位尺寸按标称值1.6mm×0.8mm来留空间，忽略了端帽外侧的焊锡爬锡高度，以及元件贴装时允许的偏移公差，导致后期批量生产时出现元件立碑、连锡的不良。建模过程中，要把电阻的几个核心结构拆分开来做：

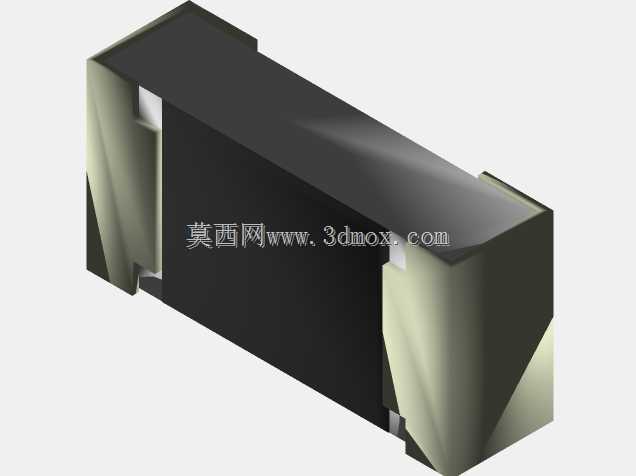

　　中间的黑色电阻层是覆盖在陶瓷基底上的保护涂层，两端的红色端帽是可焊接的金属电极，每个部分的材质分色要和实际元件对应，方便后续做渲染输出、装配示意图制作时不用再重新赋材质。不同于插件电阻的建模逻辑，贴片类无源元件的建模不需要做引脚的折弯结构，但要重点还原端帽和陶瓷本体的衔接台阶，这个细节在做焊点可靠性仿真时是关键的应力集中位置，如果把整个电阻做成一个整体的方块，仿真得到的焊点应力值会和实际测试值偏差超过30%，完全失去仿真参考意义。在做整板的结构布局时，0603电阻的高度方向边界也要留足余量，这类电阻的标称厚度一般在0.45mm左右，不同厂商的产品厚度公差在±0.05mm区间，模型的高度尺寸要按公差上限来做碰撞检查，避免后续和外壳、

　　导热垫、屏蔽罩等结构件出现干涉。另外，在做KiCad、Altium这类EDA软件的封装库配套3D模型时，模型的坐标原点必须严格对齐封装的第一脚基准，也就是元件左端帽的中心位置，旋转角度要和EDA软件里的封装方向保持一致，不然导入到PCB文件里会出现元件偏移、角度错位的问题，很多自制3D封装模型的常见问题就是原点定位不准，导致在3D预览时看起来元件是歪的，没法用来做准确的装配检查。对于需要做整机热仿真的场景，这个模型还要预留好材质参数的赋值接口，陶瓷基底的导热系数、端帽金属的导热率、表面涂层的热阻参数，都可以在模型的分部件结构上直接赋予，不用再额外拆分模型，能大幅提升热仿真前处理的效率。很多工程师在做小批量样机试制前，都会用准确的元件3D模型做一次虚拟装配，提前排查掉元件和结构件的干涉问题，比打样后再改板能节省至少一周的迭代周期，尤其是在高密度的电源模块、穿戴设备主板上，0603这类小元件的布局密度极高，哪怕0.1mm的尺寸偏差，都可能导致批量组装时出现不良。
