SOT23六引脚小外形晶体管封装结构

　　在消费电子、工业控制板卡、便携医疗设备的PCB布局场景中，SOT23封装的六引脚小外形晶体管是板级密度提升环节绕不开的核心分立器件，这类器件的三维封装建模精度，直接影响PCB焊盘设计、钢网开孔、回流焊工艺校验以及整机组装的干涉排查效率。很多刚接触板级结构设计的工程师容易忽略封装实体的建模准确性，要么直接调用软件自带的简化封装库，要么只绘制焊盘位置忽略塑封本体、引脚成型的实际尺寸，等到打样回流时才发现引脚共面度偏差、塑封本体与周边贴片元件干涉、焊膏印刷量不匹配导致虚焊连锡等问题，反而拉长了产品迭代周期。

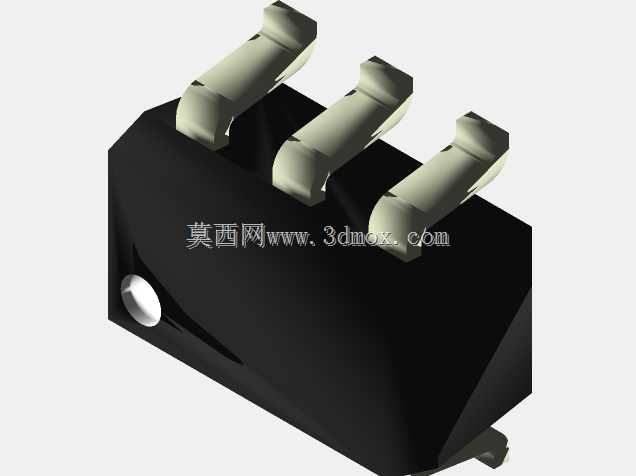

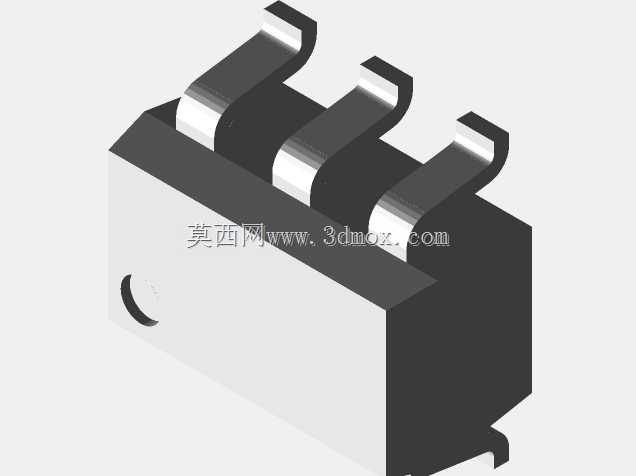

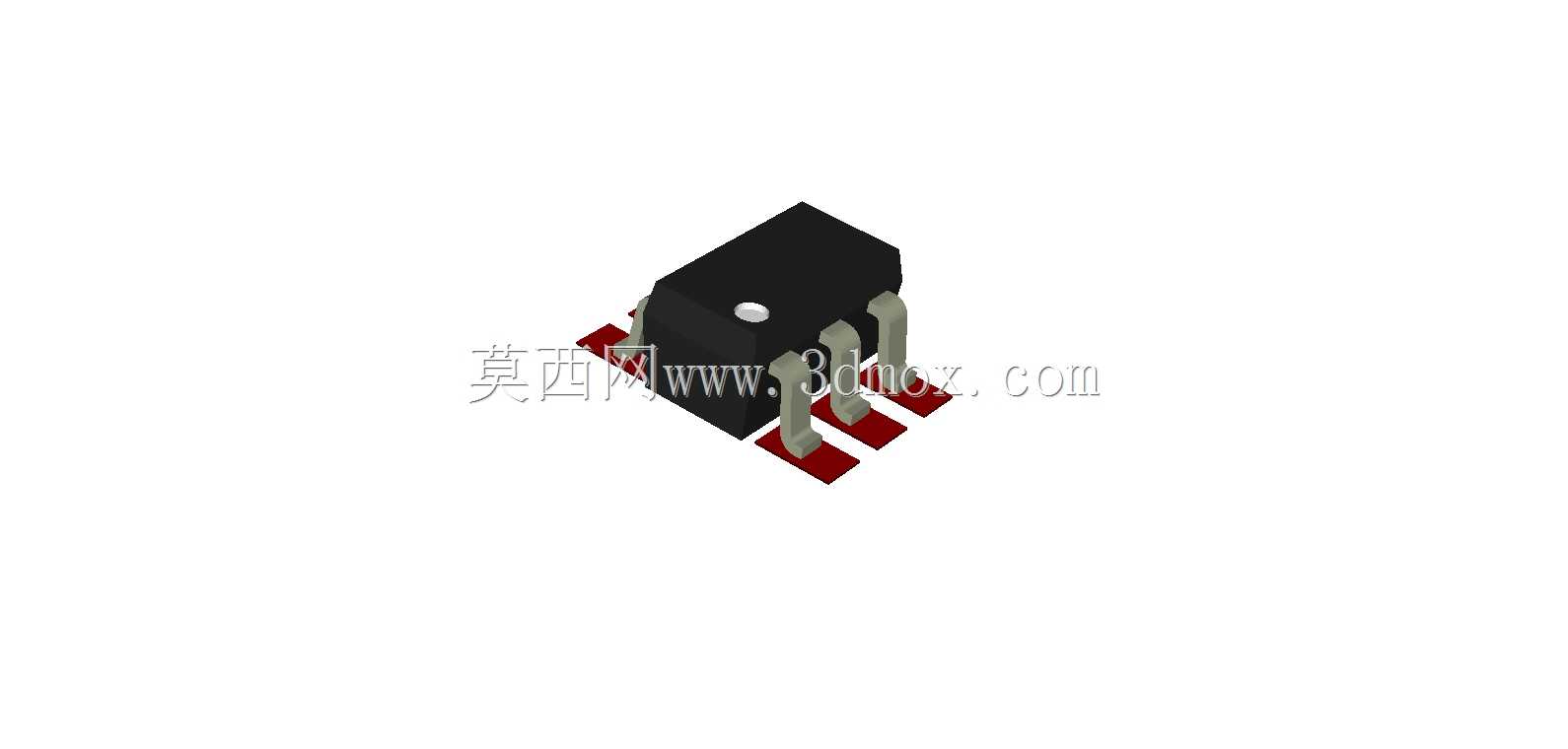

　　这款六引脚SOT23封装的建模，完全参照主流半导体厂商公开的DBV封装尺寸规范搭建，没有做刻意的简化处理。先从引脚结构来看，两侧各分布三根引脚，引脚采用鸥翼成型设计，建模时还原了引脚根部与塑封本体的连接过渡段、引脚弯折处的圆弧半径、引脚末端的平直焊接段长度，甚至考虑到引脚成型后的轻微拔模斜度，避免后续做装配仿真时出现引脚与焊盘的穿模问题。引脚的宽度、相邻引脚的中心间距、引脚伸出塑封本体的长度都严格对应实际量产器件的公差带中值，既不会因为尺寸取极限最小值导致焊盘匹配偏差，也不会因为取最大值造成相邻引脚的安全间距不足。

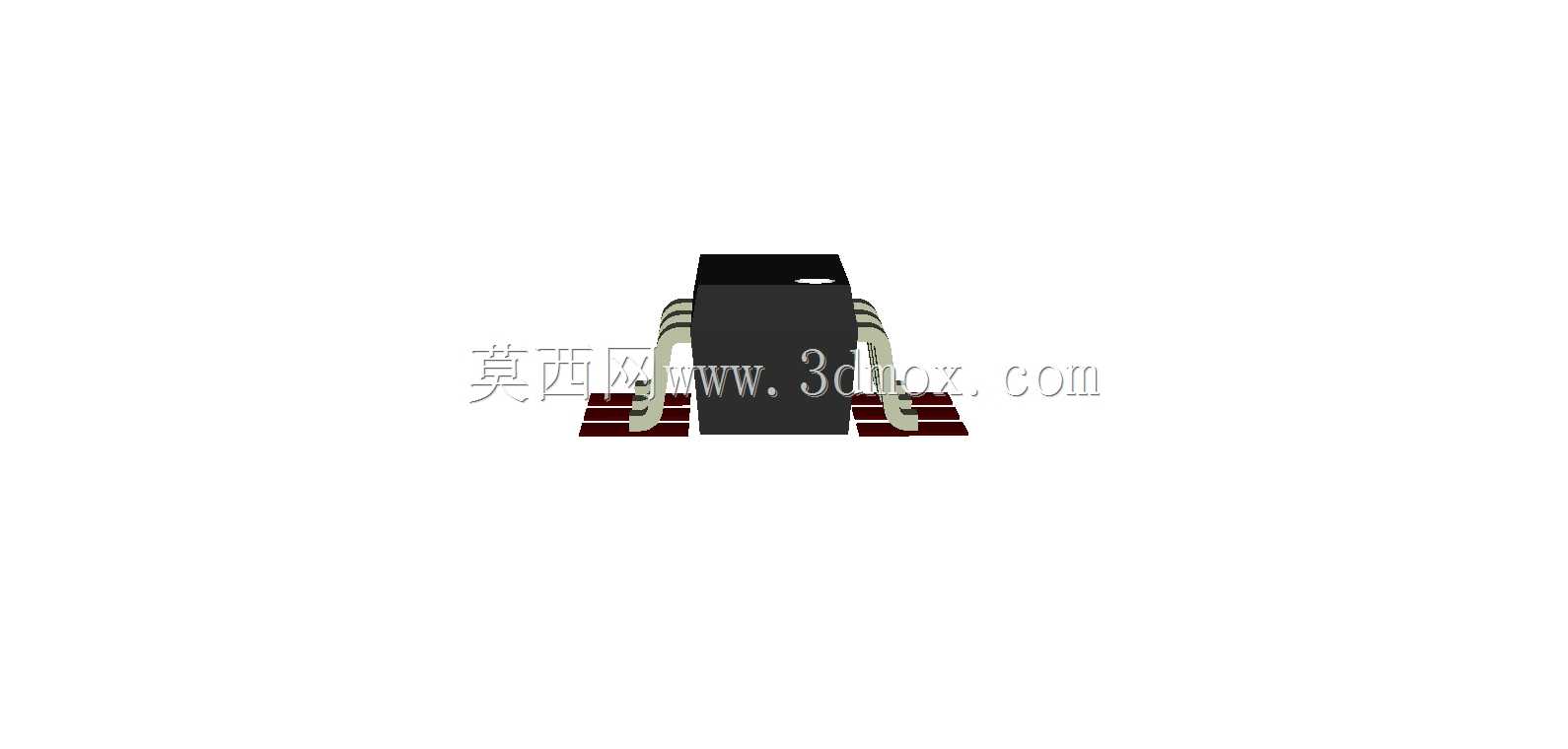

　　塑封本体部分的建模还原了实际器件的外形特征，本体顶部的轻微注塑圆角、本体侧面与引脚连接的溢胶避让槽、本体底部与PCB表面的悬浮间隙都做了对应处理，这个悬浮间隙是很多建模容易遗漏的细节——实际回流焊过程中，焊膏熔化后的表面张力会托举器件本体，间隙值直接影响焊锡的爬升高度与排气效果，如果建模时把本体底面与PCB表面设为零间隙，后续做热仿真或者焊膏流动仿真时，结果会和实际生产状态出现明显偏差。

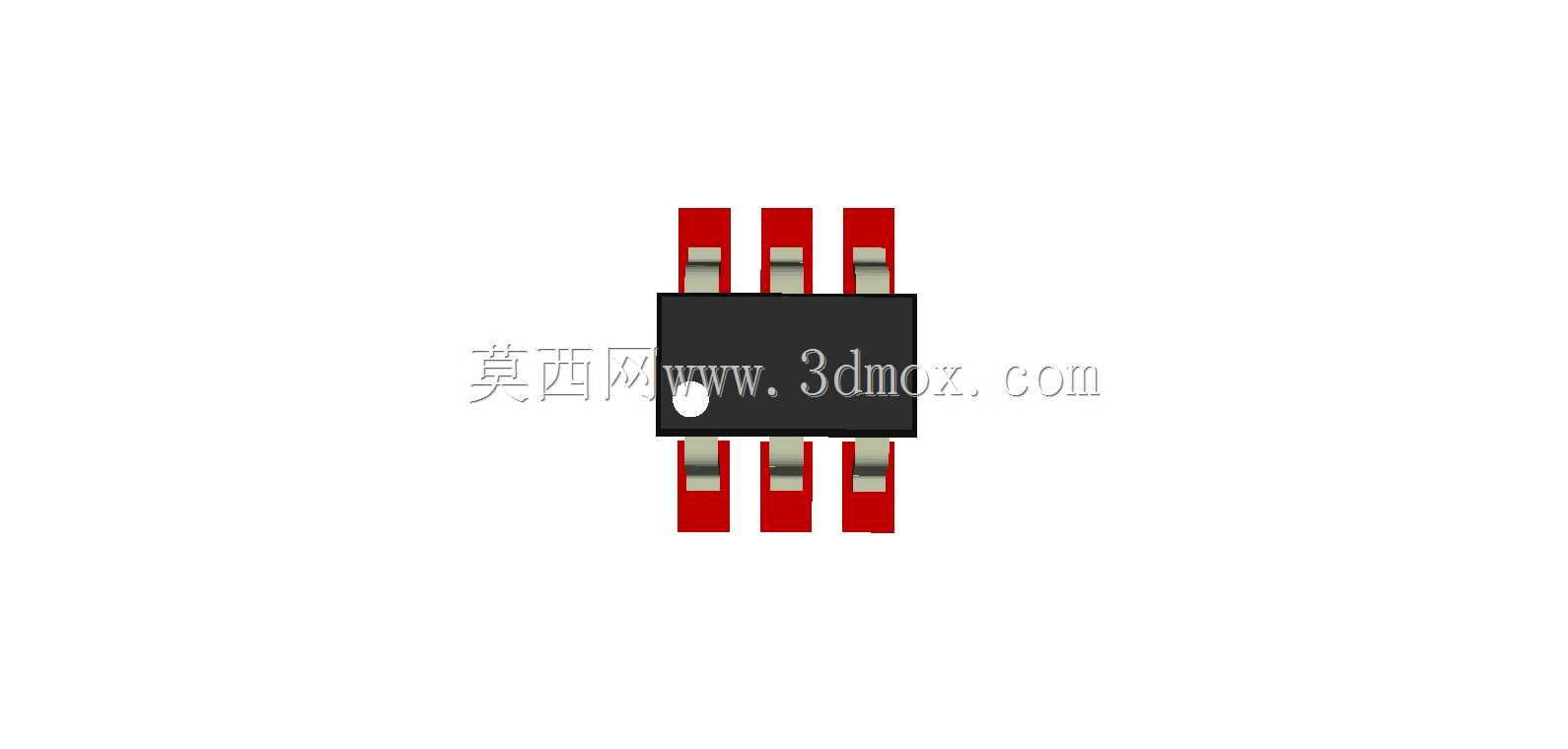

　　从安装边界来看，这款封装的占位尺寸适配常规高密度PCB的布局要求，在做板级堆叠设计时，需要注意本体上方的避让空间：如果是采用顶部点胶加固的工艺，需要在本体上方预留至少0.3mm的点胶头操作空间；如果是板对板堆叠的场景，上层板或者结构件与该器件本体的安全间隙不能小于0.2mm，避免组装过程中压损塑封本体或者导致引脚变形。焊盘设计匹配该封装的引脚尺寸时，焊盘的长度要比引脚焊接段长0.2mm左右，宽度比引脚宽度宽0.1mm，这样既能保证焊锡的润湿爬升空间，也能减少回流焊时的器件偏移概率。

　　在实际设备应用中，这类六引脚SOT23封装的晶体管常被用作小信号放大、电源回路的开关控制、接口电路的ESD防护，不同应用场景下对封装的散热要求有细微差别：如果是用作电源开关管，建模时可以基于这个实体模型补充引脚的导热路径参数，仿真工作状态下的引脚温升，验证焊盘的散热面积是否满足降额要求；如果是用作高频信号回路的放大管，封装本体的尺寸精度会影响寄生参数的提取准确性，精准的三维模型能帮助信号完整性工程师更准确地评估引脚长度带来的寄生电感影响，提前调整布线的长度匹配。

　　设计这类封装三维模型的时候，没有采用过度的参数化冗余特征，所有倒角、过渡结构都和实际量产器件保持一致，既保证模型在结构装配、干涉检查场景下的可用性，也不会因为特征过多导致PCB设计软件调用时出现卡顿。很多工程师在自建封装库时，容易为了视觉效果添加很多不必要的外观特征，比如本体表面的丝印刻字、引脚表面的镀层纹理，这些特征对于结构设计、工艺校验来说没有实际意义，反而会增大模型文件体积，拖慢整板设计的运行效率，这款模型在建模时就规避了这类冗余设计，只保留和装配、工艺、仿真相关的核心结构特征。

　　从产线组装的实际需求来看，这款模型的外形尺寸可以直接用于吸嘴选型的校验：SOT23六引脚器件的贴装吸嘴一般选择直径1.5mm到2mm的规格，吸嘴的吸附中心要和塑封本体的中心重合，模型的本体顶面平整度做了还原，可以直接导入贴片机编程软件做吸嘴路径的模拟，避免实际贴装时吸嘴压到引脚导致器件变形。另外在做波峰焊或者选择性波峰焊的工装设计时，这个模型的引脚伸出长度、本体高度可以用来校验治具的挡锡条开口尺寸，避免挡锡条过高碰到本体或者开口过大导致波峰冲歪器件。

　　很多时候板级设计的问题都出在细节处，一个封装模型的尺寸偏差，可能导致整批板子的焊接不良，而精准的实体封装模型，能在设计阶段就提前排查掉大部分干涉、工艺匹配问题，减少打样迭代的次数，对于高密度板卡的设计来说，这类细节的准确性往往决定了产品的量产良率。
