TSSOP8针细收缩小轮廓电子封装外形

　　同时匹配表面贴装工艺的回流焊公差要求，建模过程中不能只照搬标称尺寸，必须把SMT生产环节的焊盘偏移余量、引脚共面度公差、丝印标识的避让空间都纳入考量，否则建出来的模型导入PCB做3D干涉检查时，很容易出现和周边贴片电容、屏蔽罩、板边连接器的空间冲突，到了打样阶段才发现问题就会大幅拉长研发迭代周期。从外形尺寸的设计逻辑来看，这类封装的本体宽度远小于标准SOP8封装，引脚的伸出长度也做了对应收缩，引脚间距保持标准的密脚贴装规格，建模时要精准还原引脚的成型弧度，不能把引脚做成直上直下的方块，实际生产中引脚的成型角度、根部的过渡圆角直接影响贴装时的共面度，如果模型里的引脚形态和实际器件不符，做装配仿真时就无法准确预判引脚和焊盘的贴合状态，在消费电子、工业控制板卡、便携检测仪器的PCB布局环节，板上空间的利用率直接决定了整板的尺寸边界与器件排布密度，TSSOP8针细收缩小轮廓封装作为常用的表面贴装器件封装形式，是小引脚数模拟芯片、逻辑芯片、接口转换芯片的主流承载封装，在手持测量设备、小型传感变送模块、车载边缘控制单元的板级设计中应用极为广泛，这类封装的器件通常承担信号调理、电平转换、小功率驱动、低速总线通讯这类核心基础功能，是板级电路里不可或缺的基础组成部分。做这类封装的三维建模时，首先要明确实际生产中的安装边界约束，不同于传统宽体SOP封装，细收缩小轮廓的核心设计逻辑就是在保证8引脚电气连接可靠性的前提下，尽可能压缩封装本体的占板面积，

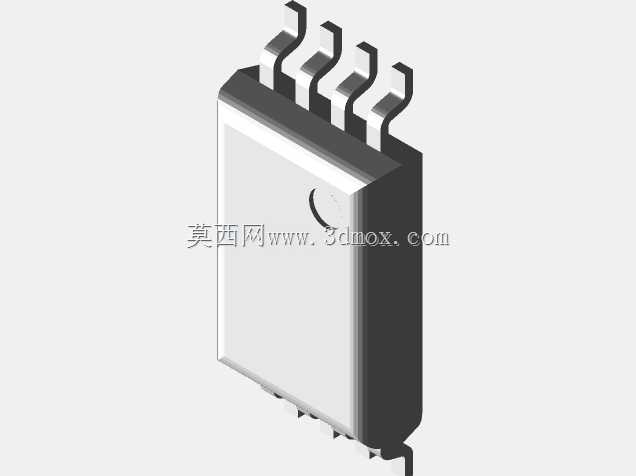

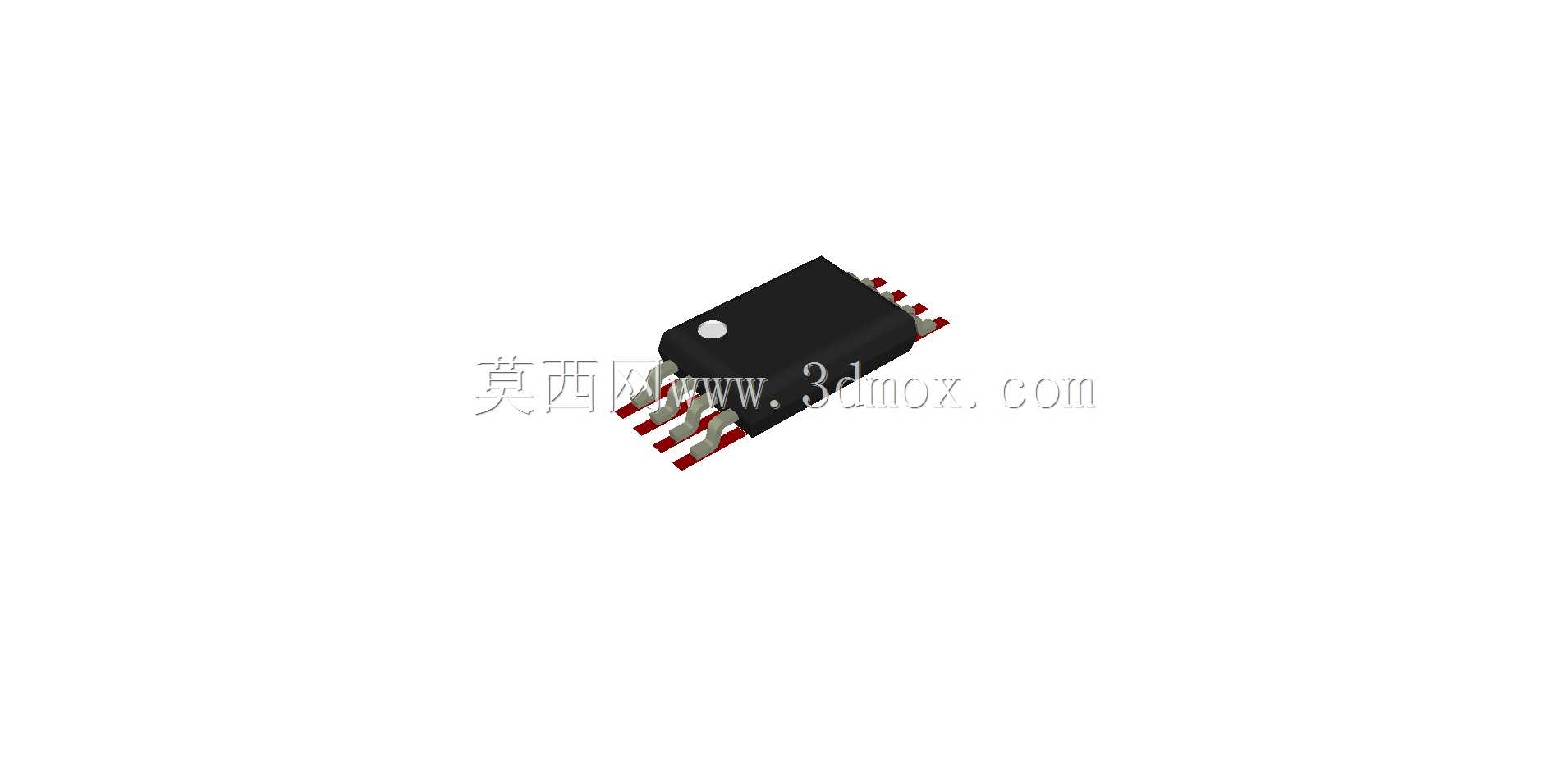

　　甚至会误判焊膏印刷后的桥接风险。封装本体顶部的定位标记是建模时不能忽略的细节，这个圆点标记是生产贴装时的引脚1对位基准，不管是贴片机的视觉识别，还是后期人工返修的对位，都依赖这个标记的准确位置，建模时要保证标记的位置、尺寸和实际工业标准一致，不能随意偏移位置。在实际的板级应用场景里，这类8针细轮廓封装的器件通常布置在板卡的信号输入输出侧，或者紧邻主芯片的周边做配套外围电路，因为本身厚度较薄，不会和上方的屏蔽罩、结构壳体产生高度方向的干涉，这也是很多便携设备优先选用这类封装的核心原因——在满足电气性能的前提下，尽可能压低整板的器件总高度，给产品的结构ID设计留出更多余量。做这类封装的三维建模时，还要考虑不同厂商器件的细微尺寸差异，

　　虽然都是遵循统一的封装标准，但不同厂商生产的器件在本体厚度、引脚宽度、本体边缘的倒角尺寸上会有细微差别，建模时要取行业通用的公差中值来做外形，保证模型能适配绝大多数同规格器件，不会出现某一厂商的器件能装配、换个厂商就出现干涉的情况。另外，引脚的金属部分材质表现也要符合实际器件的特征，引脚表面是镀锡处理的哑光金属质感，本体是黑色环氧塑封材质，这些外观细节的准确还原，能让整板的三维评审更贴近真实成品状态，在和结构部门做协同评审时，不需要等实物打样就能直观看到器件的排布效果，提前发现布局上的不合理之处。从安装特性来说，这类封装完全适配标准的表面贴装生产线，不需要额外的特殊治具，焊盘设计按照标准的细间距SOP焊盘规范即可，

　　建模时把封装本体的底部悬空高度做准确，能帮助工艺人员提前评估焊膏的印刷厚度、回流焊时的气体溢出空间，避免出现虚焊、气泡这类常见的SMT工艺问题。很多刚接触板级建模的工程师容易忽略这类小封装的细节精度，觉得小器件尺寸不大，差一点没关系，但实际上高密度板卡上的器件排布非常紧凑，往往零点几毫米的尺寸偏差就会导致装配干涉，尤其是在做多层板、柔性板的设计时，板件本身在回流焊过程中会有轻微的形变，准确的封装三维模型能提前预判形变后的器件间隙，给生产工艺留出足够的容错空间。在小型仪器的设计中，这类封装的器件因为占板面积小，能把更多的板上空间留给传感器、电池、接口这些核心部件，让产品在保证功能完整的前提下做得更小巧便携，比如手持的温度校准仪、小型的信号发生器，内部的板卡上大量使用这类细轮廓封装的器件，才能把整机尺寸控制在可以单手握持的范围内。建模过程中还要注意封装本体的边角处理，实际塑封器件的边角不是尖锐的直角，有微小的脱模倒角，这个细节虽然尺寸很小，但在做高精度的干涉检查时，如果把边角做成直角，很容易在和周边的绝缘胶带、固定胶层的装配检查中出现误报，影响评审效率。
