LQFP100引脚芯片封装三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB设计流程里，LQFP100这类薄型四方扁平封装器件的三维结构建模，是结构干涉校验、SMT钢网设计、工装夹具适配环节里绕不开的基础工作。很多刚入行的结构工程师容易忽略这类封装器件的三维精度，总觉得只要焊盘尺寸对了就能过，实际量产阶段经常碰到器件和周边屏蔽罩干涉、回流焊后引脚共面度偏差导致虚焊、测试探针触碰到封装本体刮伤丝印的问题，本质都是前期三维建模时没有还原真实封装的安装边界与外形细节。

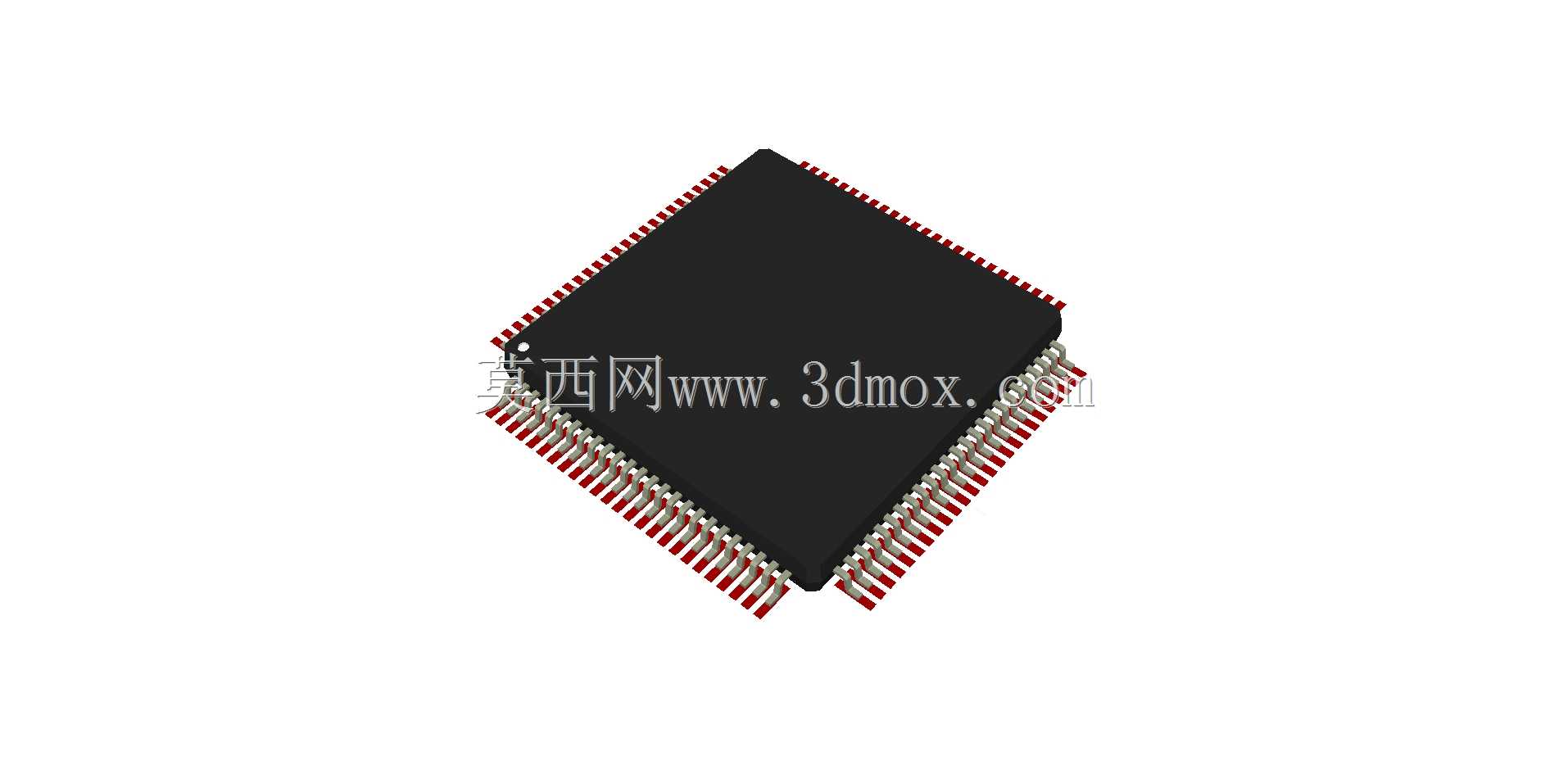

　　这个LQFP100引脚的封装结构，完全遵循主流半导体厂商的公制封装尺寸规范，四个边均匀排布100个鸥翼型引脚，引脚间距为0.5mm，属于典型的细间距表面贴装器件。建模时首先要确认的是封装本体的外形公差，常规LQFP100的塑封本体边长为14mm，本体厚度1.4mm，引脚成型后的外伸尺寸从本体边缘向外延伸1.0mm，引脚末端的共面度公差控制在0.1mm以内，这个参数直接决定了PCB焊盘的伸出长度设计——如果焊盘外伸过长，回流焊时引脚容易产生立碑缺陷，过短则会导致焊点浸润面积不足，抗机械振动能力下降。

　　从实际应用场景来看，这类100引脚的LQFP封装多用于中端MCU、通用逻辑器件、接口转换芯片的封装，在工业PLC的IO控制板、新能源汽车的BMS从控板、家用路由器的主控板上都能见到同规格封装的身影。做整机结构设计时，这类器件的上方通常要预留至少0.8mm的安全间隙，避免装配时外壳加强筋压到芯片本体导致塑封开裂；如果板卡需要做三防漆涂覆，还要在建模时预留涂覆层的厚度空间，避免引脚间的涂覆层厚度超标导致绝缘耐压不足。

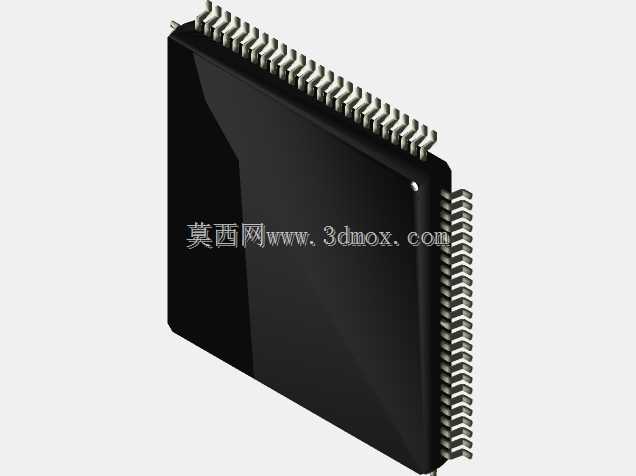

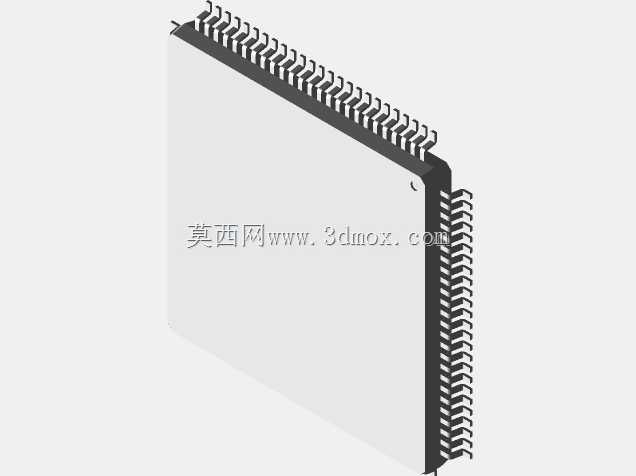

　　建模过程中对引脚的成型弧度做了精准还原，鸥翼引脚的弯折角度为42度，引脚根部与塑封本体的衔接处做了0.2mm的圆角过渡，这个细节很多通用封装库都会忽略，实际做SMT吸嘴取件仿真时，如果引脚根部没有做圆角处理，吸嘴的取件压力计算会出现偏差，容易导致高速贴装时飞件。另外封装本体四个角的定位标记也做了还原，这个标记是SMT工序里视觉对位的关键识别点，建模时标记的凹陷深度为0.15mm，尺寸偏差控制在0.05mm以内，能直接导入贴片机的视觉定位系统做调试参考。

　　安装边界的设定上，模型将器件的最大实体轮廓做了单独的图层区分，包含引脚外伸的最大尺寸、本体最高点的高度坐标、引脚底部的焊盘接触平面，结构工程师在做板卡堆叠时，可以直接调用这个轮廓做干涉检查，不需要再手动测量尺寸。很多工程师在做板卡布局时习惯只看2D焊盘的尺寸，忽略引脚外侧的突出部分，经常出现引脚和旁边的贴片电容、电阻本体间距不足0.3mm的情况，过波峰焊或者回流焊时容易因为锡膏流动导致桥接短路，这个三维模型把引脚的完整轮廓做了还原，能直接在装配环境里排查这类间距问题。

　　另外针对热设计的需求，模型还原了塑封本体底部的散热焊盘结构——常规LQFP100封装如果是带散热焊盘的版本，底部会有一个7x7mm的裸露铜焊盘，建模时这个焊盘的高度比引脚底面高0.05mm，保证焊接时散热焊盘能和PCB上的散热铜箔充分接触，很多工程师做热仿真时如果没注意这个高度差，会错误计算散热焊盘的接触热阻，导致仿真结果和实际温升偏差超过10度。这个模型里的引脚材质设定为常规的铜合金镀锡表面，塑封本体为环氧树脂材料，能直接导入热仿真软件做材料属性赋值，不需要再额外拆分零件。

　　在做测试工装设计时，这个模型的引脚位置精度能达到±0.02mm，可以直接用来定位测试探针的位置，避免探针打在引脚根部或者塑封本体上。很多测试工装的设计失误就是因为封装模型的引脚位置偏差，导致测试时接触不良，需要反复调整探针位置，耽误项目进度。这个模型的引脚排布完全遵循JEDEC的MS-026标准，引脚编号顺序从左上角一号引脚开始逆时针排布，和实际器件的丝印标记完全对应，做设计校验时可以直接对照引脚编号排查信号走线的干涉问题。
