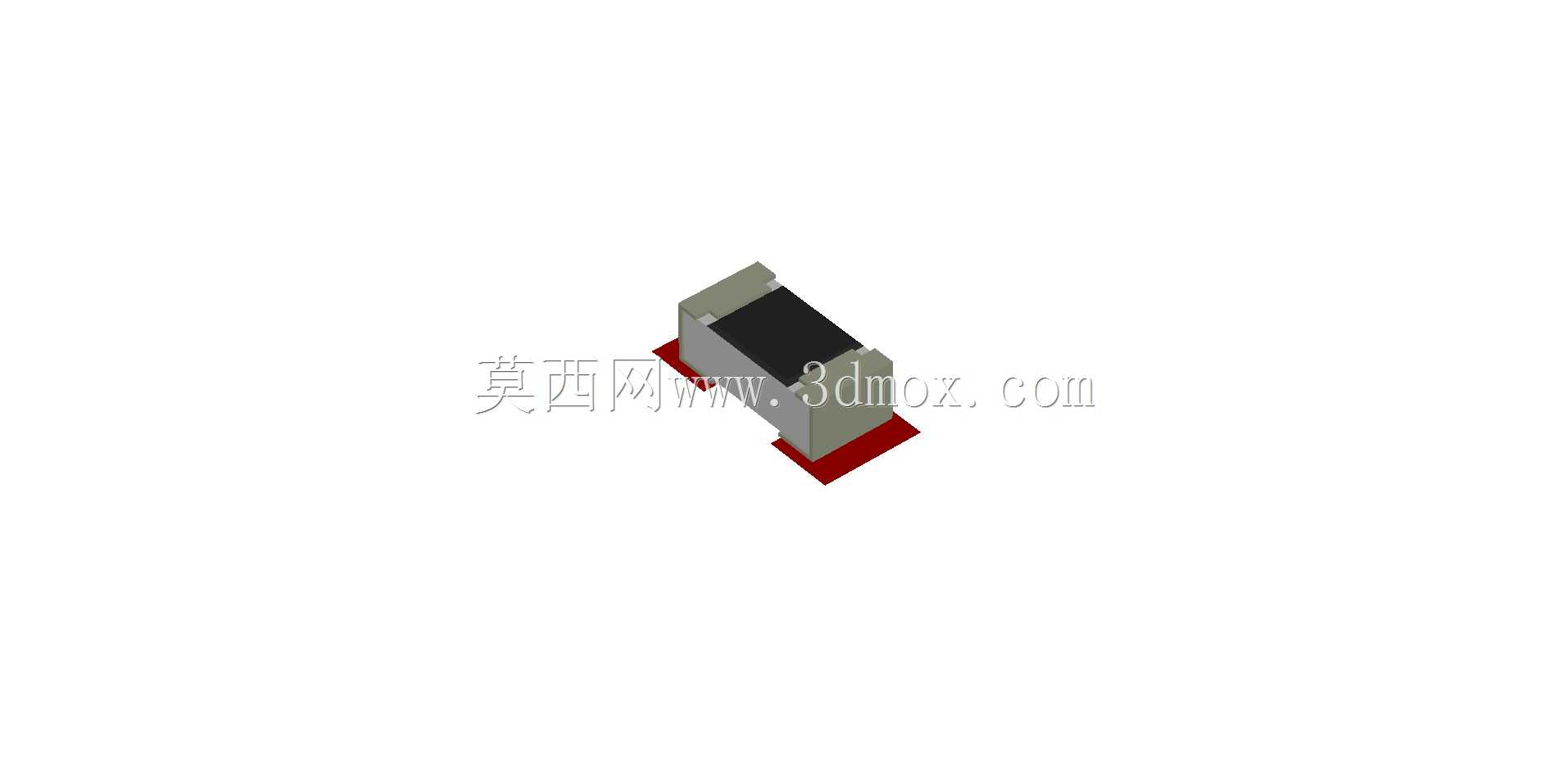

0402封装贴片电阻器三维结构模型

　　在高密度电路板设计场景中，0402封装的贴片电阻是消费电子、工业控制板卡上用量极大的无源元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、装配仿真的准确性，很多刚接触板级结构设计的工程师容易忽略这类小尺寸元件的建模细节，往往用简化方块代替，等到SMT产线试产时才发现元件高度、焊盘匹配度存在偏差，导致飞件、虚焊等装配问题。

　　做这个模型的时候，首先要对齐行业通用的Vishay 0402电阻封装外形边界，不能随意改动尺寸参数，要先明确元件的实际安装边界：元件本体的长度、宽度、高度公差要覆盖常规量产料号的尺寸范围，两端焊端的金属镀层区域的厚度、宽度要和实际焊盘的钢网开口尺寸匹配，不能出现本体压到焊盘边缘的情况，也不能让焊端和焊盘的搭接面积不足，不然仿真出来的焊接润湿角就会和实际生产情况偏差很大。

　　从功能特性来说，0402电阻属于表面贴装类的无源器件，主要作用是在电路中实现分压、限流、阻抗匹配，因为尺寸极小，适合在空间受限的便携设备、高密度互连板上使用，比如TWS耳机主板、智能穿戴设备的控制板、工业传感器的信号调理板上，这类小封装电阻的用量能占到板上元件总数的三成以上，建模的时候不能只做外观，还要考虑元件在整机组装时的空间避让：比如元件上方的结构件壳体间隙、点胶路径的预留、测试探针的接触空间，这些都需要模型的尺寸精度足够支撑。

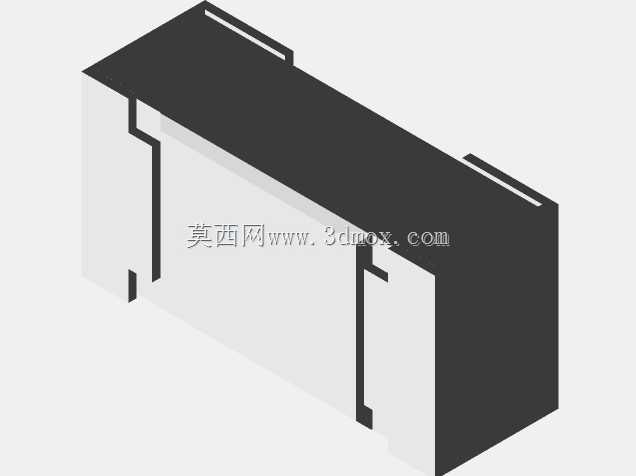

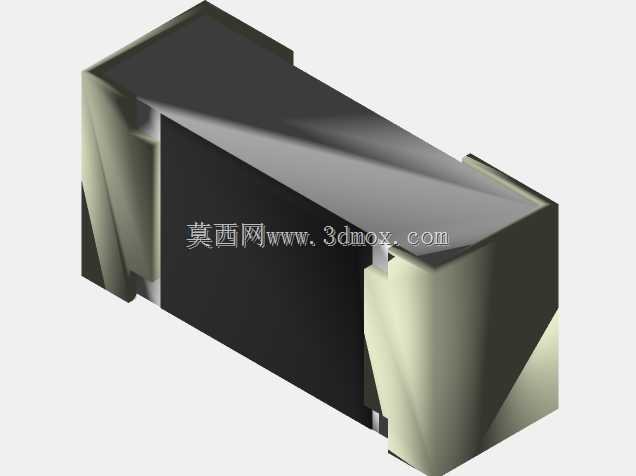

　　设计思路上，没有做过度的细节冗余，比如电阻本体表面的丝印标识因为实际生产中不同厂商丝印位置、字号差异很大，建模时没有强行添加固定丝印，而是保留了本体的陶瓷基底、两端金属电极、底部焊端的分层结构，这样不管是做装配干涉检查，还是做KiCad等EDA软件的封装库匹配，都能直接适配，不需要二次修改。要注意的是，这类SMD元件的模型不能只做视觉上的外形，还要把安装后的实际占用空间考虑进去：比如回流焊过程中元件可能出现的微小偏移公差，在模型的边界预留上要体现出来，不能把模型尺寸卡到和标称值完全零公差，不然做整机结构堆叠的时候，会出现理论上无间隙、实际生产装配干涉的问题。

　　实际应用中，很多工程师在做板级热仿真的时候也会用到这类元件的三维模型，所以模型的本体材质分层也要符合实际结构：陶瓷基底的导热系数、金属端电极的导热参数对应的结构边界要准确，不能把整个模型做成单一材质的实体，不然热仿真出来的元件温升、焊点热疲劳寿命计算结果就会失真。另外，在做自动化贴片机的吸嘴取件仿真时，模型顶部的平面度、吸嘴接触区域的尺寸也要和实际元件一致，不然仿真出来的取件吸力、取件成功率就没有参考价值。

　　很多人觉得这类小元件建模很简单，就是拉个方块加两个电极就行，但实际工程应用里，恰恰是这类用量极大的小元件，模型精度不够导致的生产问题占比很高：比如模型高度做低了，导致结构件压到元件本体造成开裂；模型焊端尺寸做窄了，导致DFM检查时没发现焊盘搭接面积不足，量产时出现虚焊；模型本体宽度做小了，导致相邻元件的间距计算错误，贴件时出现元件撞件。所以建模的时候，每一处尺寸都要对应实际量产元件的手册参数，同时兼顾不同厂商同封装元件的尺寸公差范围，让模型具备通用性，能适配绝大多数品牌的0402封装电阻，而不是只对应某一个特定料号。

　　在安装边界的处理上，模型的焊端底部和PCB表面的贴合面要做平，不能有多余的凸起或凹陷，这样在做装配约束的时候，可以直接通过贴合面约束快速定位，不需要额外调整基准。元件两端的焊端突出本体的长度也要准确，这个尺寸直接影响焊点的形成长度，不管是做焊点可靠性仿真，还是做钢网开口设计，这个尺寸都是核心参考依据。另外，本体的倒角细节也要还原，实际0402电阻的陶瓷本体边角不是尖锐直角，而是有微小的工艺倒角，这个细节虽然小，但在做高精度的视觉检测仿真、AOI检测程序编写的时候，会直接影响检测算法的特征识别准确率，所以建模时也做了还原，没有省略。
